기성품을 고민 하던 중 만족할만한 환기성능이 안나올것 같아서 시로코팬을 이용해 만들어보았습니다.

발코니나 창고가 있으면 대충 만들어서 짱박아 뒀겠지만........원룸 오피스텔인 관계로 몸을 고생시키기로 합니다.

주안점으로,

1. 디자인 : 짱박아 둘곳이 없으니 최대한 깔끔해야한다.

2. 성능 : 프로젝트 창(/| 밖으로 비스듬히 열리는 창)이라 환기가 똥망이므로 만족할만한 성능이 나와야 한다.

3. 퀄리티 : 어차피 고생 하는거 좀만 더 고생해서 제대로 만들어보자.

덕분에 적당한 케이스와 스위치 찾는데만 한달은 걸린것 같습니다.

그리고 오늘 최종적으로 스위치 박스가 와서 마무리 지었습니다.

사실 한달동안 안와서 미도착 신고 하려고 했는데 우편함에 있더군요(...). 1700원짜리라 이렇게 배달해주나 봅니다.

혹시 필요하신분들을 위해 구매제품도 같이 설명 드리겠으니 참고하시기 바랍니다.

1. 부스

부스 본체는 다른 기성품이나 자작 등 여러 방식을 고려하던던 중 외관이 가장 깔끔한 리빙박스로 정했습니다. 뚜껑이 플립식이라 사용 안할때도 깔끔하게 보관이 가능하고 무게도 가볍고 가공도 쉽습니다. 부스 가공은 시로코팬 연결을 위한 타공과 내부 핀 몇개를 제거해주었습니다.

2. 시로코팬

팬의 경우 여러 업체가 있는데 팬직 제품이 가장 가볍고 크기가 살짝 작더군요. 가격과 성능은 비슷비슷 해서 팬직 제품으로 당첨. 주의하실게 다른회사 제품일 경우 저 리빙박스에 맞지 않을수도 있습니다. 혹시 구매하신다면 사이즈 체크해보시길 바랍니다.(팬직이 2cm정도 작습니다!!! 타사제품은 저 박스에 안끼워봐서 몰라요!!)

3. LED조명

조명은 띠로된 LED로 간접조명에 많이 쓰이는 제품으로. 220v연결이 가능합니다.1m길이와 220v 어댑터 같이 주문하였습니다.

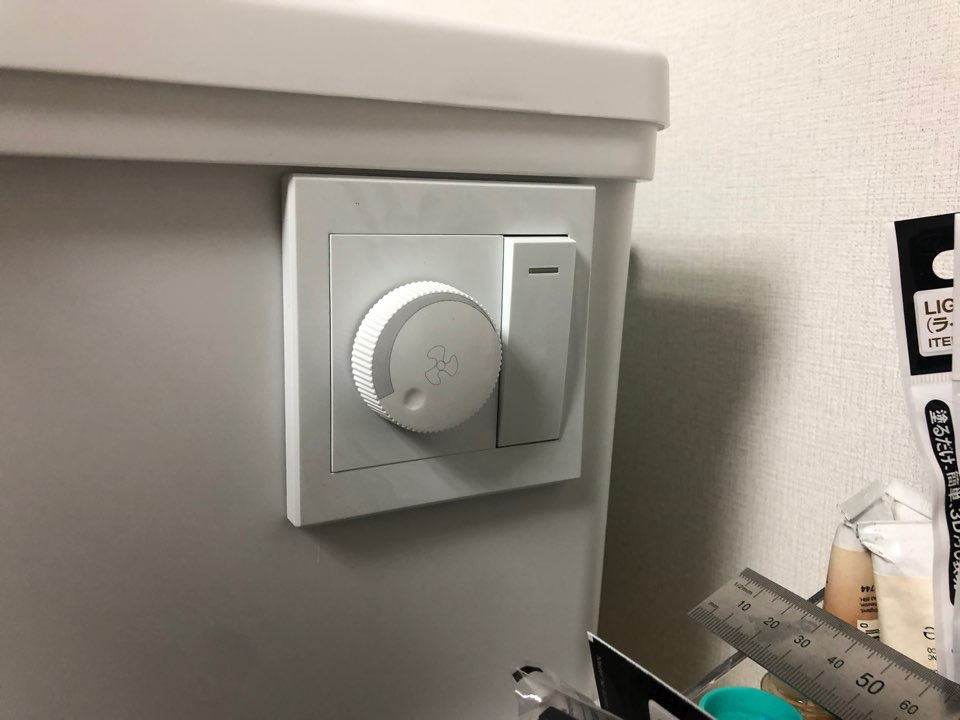

4. 스위치

찾는데 가장 오래 걸린 2구 스위치입니다. 버튼은 LED, 다이얼은 팬에 연결되어있습니다. 국내에서 조속기로 검색하면 나오는것들은 너무 투박해서 고민 하던 중 천장팬용 인테리어 스위치가 있을것 같아 찾아보았습니다. 그런데 국내에선 취급하는 곳이 없어 진리의 알리에 주문하였습니다. 주의하실 것은 조명 밝기 조절용이 아니라 팬용으로 구하셔야 합니다. 조명용 디밍 스위치는 허용 전류량(?)이 낮아 문제가 생길수도 있습니다.(제집이 아니라 신중해야했습니다.)

https://ko.aliexpress.com/item/32862088775.html?spm=a2g0s.9042311.0.0.3bc84c4dJwQQ5D

참고로 제가 구매한 제품입니다.

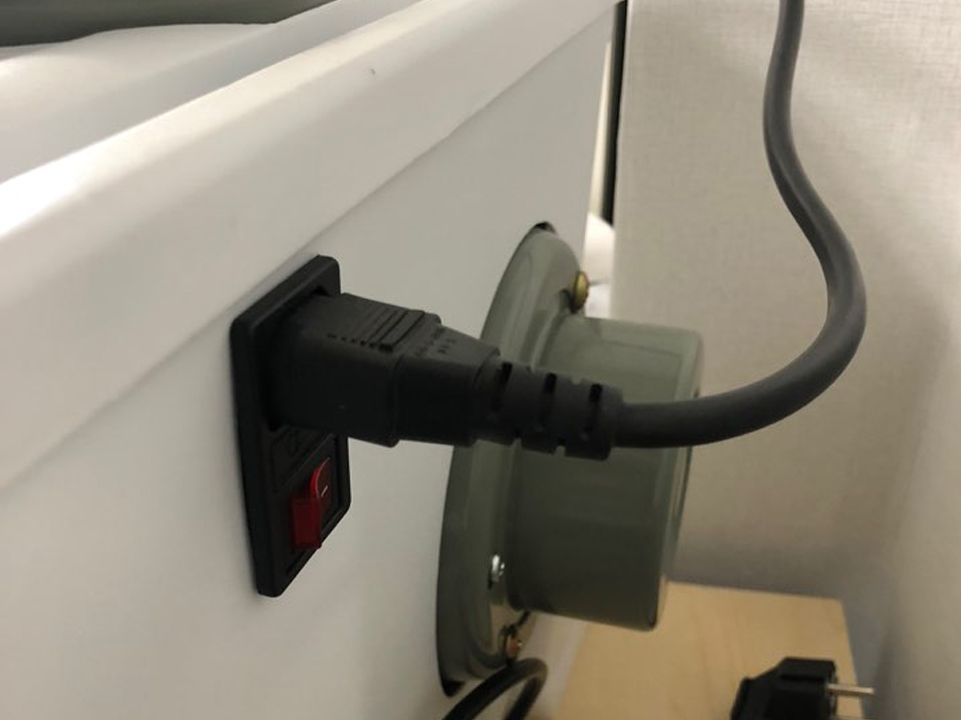

6.전원소켓

컴퓨터 전원소켓은 검색하시면 쉽게 구하실수 있습니다. 케이블은 전원케이블 그대로입니다. 그냥 전선으로만 할까 하다가 주안점 3번을 되새김질 하며 달아주었습니다. 덕분에 전선작업이 두배....

스위치만 썼으면 간단했을 작업이 전원소켓이 끼어들면서 무지 복잡해졌습니다. 전기 알못이라 전원-팬-LED-스위치간 배선 연결이 난해했는데 구글의 힘으로 극복...

7.그릴

사무실 공기청정기 필터를 교체하다가 저놈 발견하고 가지고 왔습니다. 참고로 가공이 좀 빡셉니다. 저 헥사곤 안에 숯알갱이가 있고 겉은 망사로 쌓여져 있는데 다 뜯어내야 합니다. 프레임에 망사가 다 붙어있습니다. 다 뜯어내야 합니다. 구지 저렇게 안하셔도 다른 방법이 많을 것 같으니 참고만 해주세요.

8.기타

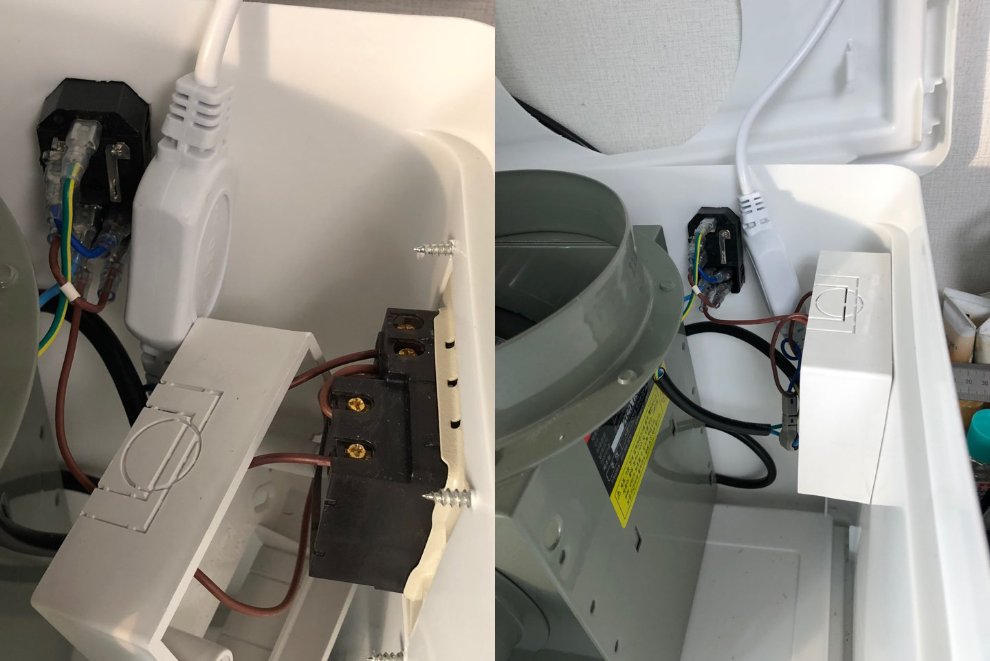

전기알못이라 추후 어떤 문제가 발생할지 모릅니다. 그래서 유지보수를 고려해 땜질이나 절연작업은 최소화했습니다. 전원소켓 연결에 압착단자(중형. 폭 5.8mm짜리)와 배선 연결을 위해 T자 커넥터를 사용했습니다. 전선도 전류량에 따라 적정 굵기가 필요한데 컴퓨터 전원케이블 정도면 충분하겠더군요. 남아도는 케이블하나 헐었습니다.

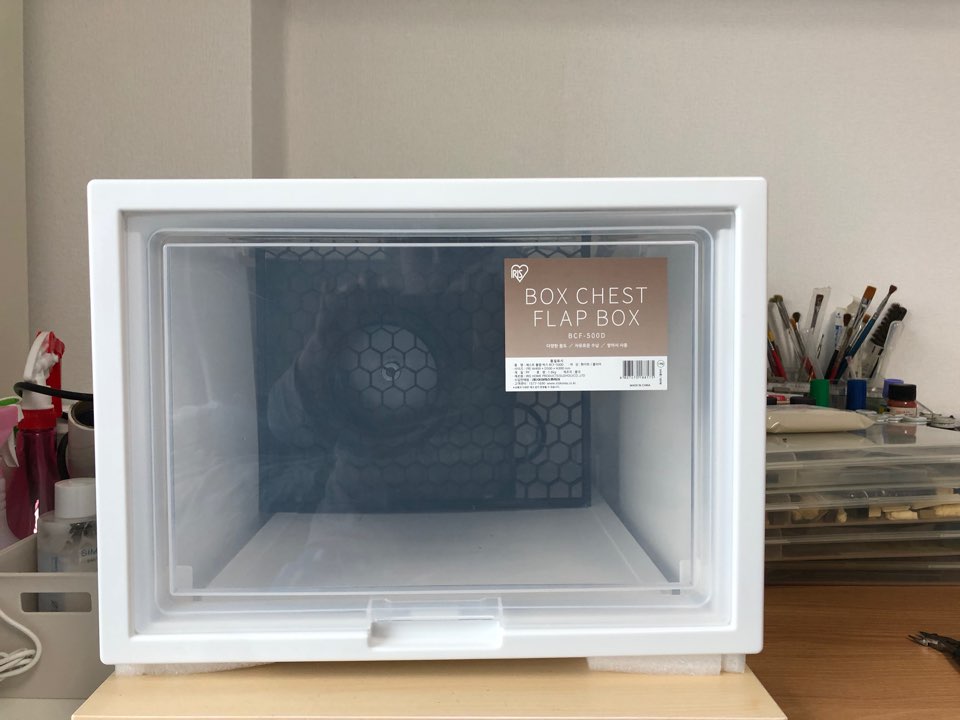

닫으면 이렇게 보관이 가능합니다. 그냥 놔둬도 투박하지 않아서 좋네요.

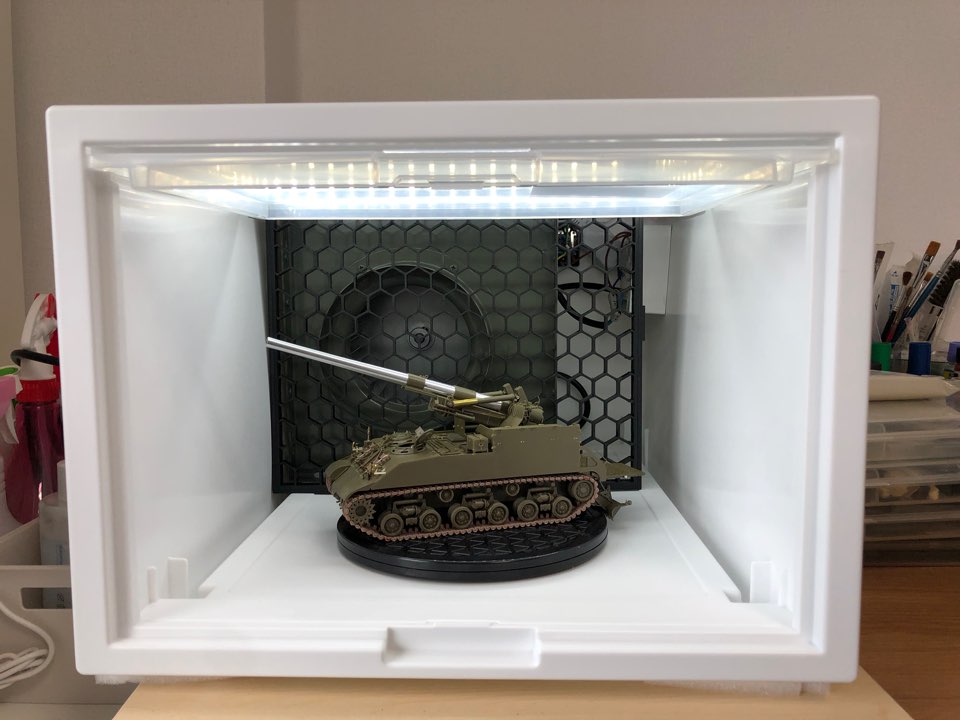

박스가 크지 않다보니 대물 에어로나 함선은 취급할수 없습니다(...)

AFV도 1/35가 한계일것 같습니다만 저는 1/35 셔먼 위주로 만들기에 그냥 넘어가기로 합니다.

아 투명 플립 뚜껑 덕분에 조명이 제역할을 다 해줍니다.

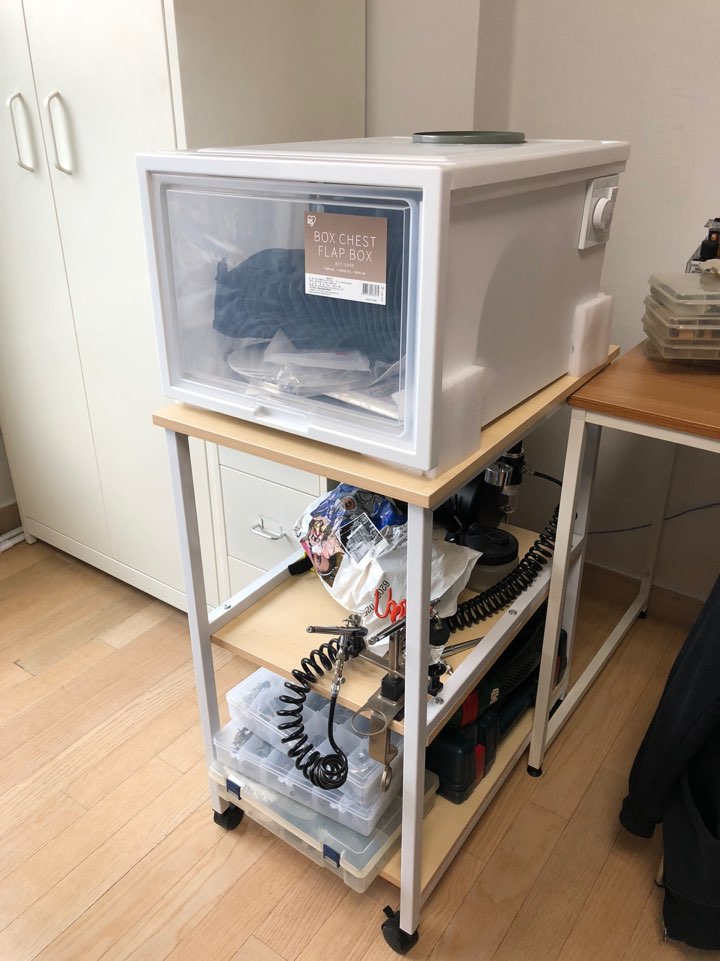

 창옆에 설치할 자리가 안나와서 이동식 테이블도 같이 구매했습니다. 도색할땐 옮겨서 창 앞으로 가면 되겠습니다만....너무 추워서 실사용은 해보지 않았습니다. 날 따뜻해 지면 시도해보아야겠습니다.

오랜만에 포스팅인데 쓰고보니 별 내용 없네요.

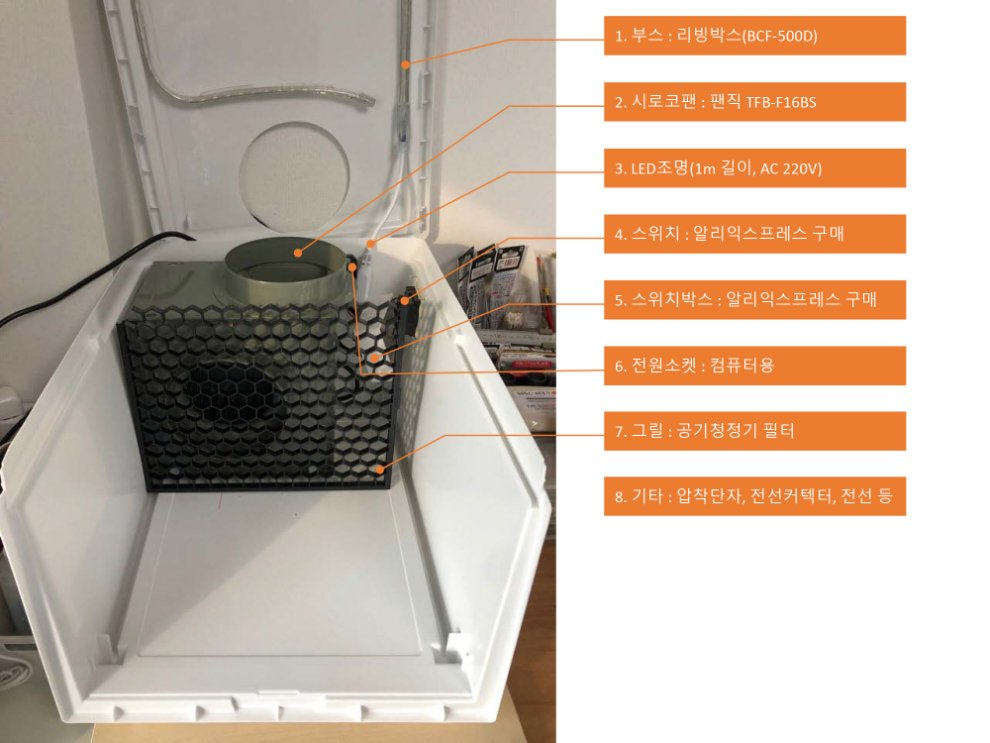

첫번째 사진으로 전부 설명이 가능할것 같습니다.

마지막으로 도색한지 10년정도 된것 같은데.....내년부터는 본격적으로 시작해 봐야지요.

× ❮

❯
