아카데미 1/48 F-15 에어인테이크 덕트 수정
갤러리 > 기타 미니어처
2010-08-20 22:04:17,
읽음: 3141
지원준

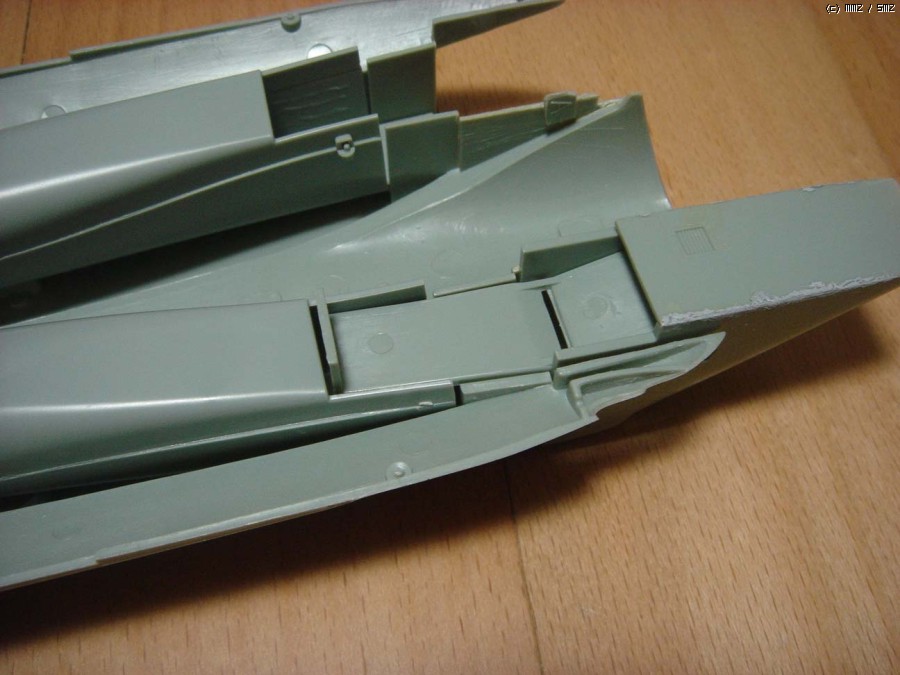

아카데미 1/48 F-15를 조립하다보면 꽤 난감한 부분 중 하나가 바로 에어 인테이크 덕트입니다.

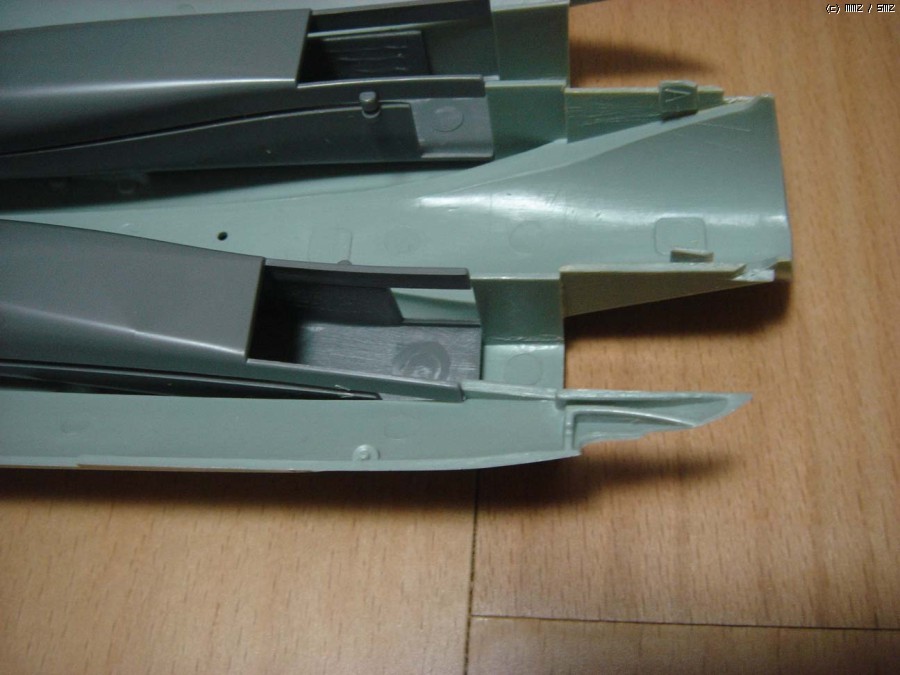

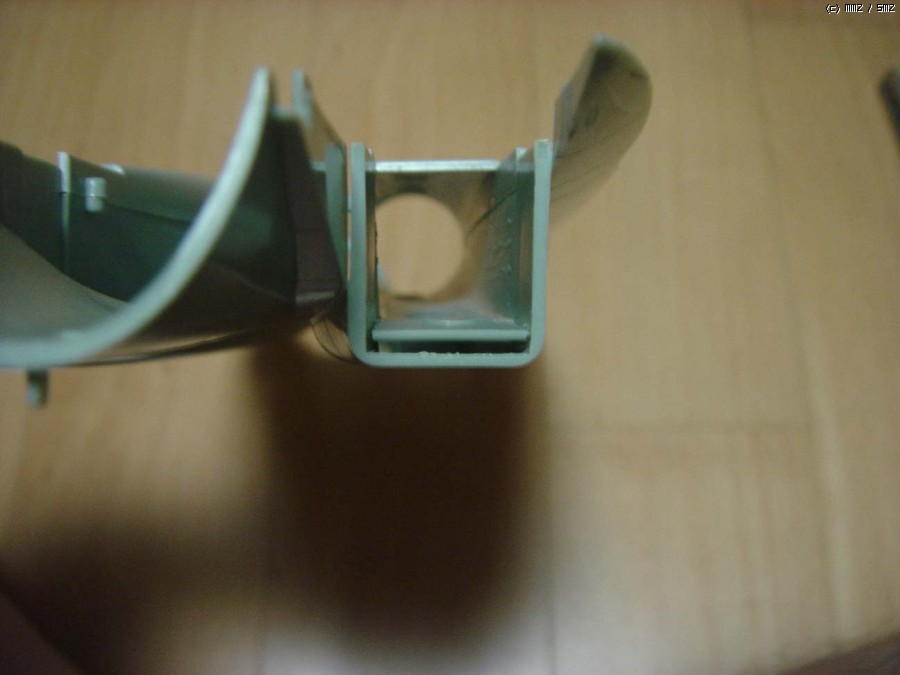

보다시피 덕트 측면과 에어 인테이크 앞쪽 아랫부분에 빈 공간이 생겨버립니다.

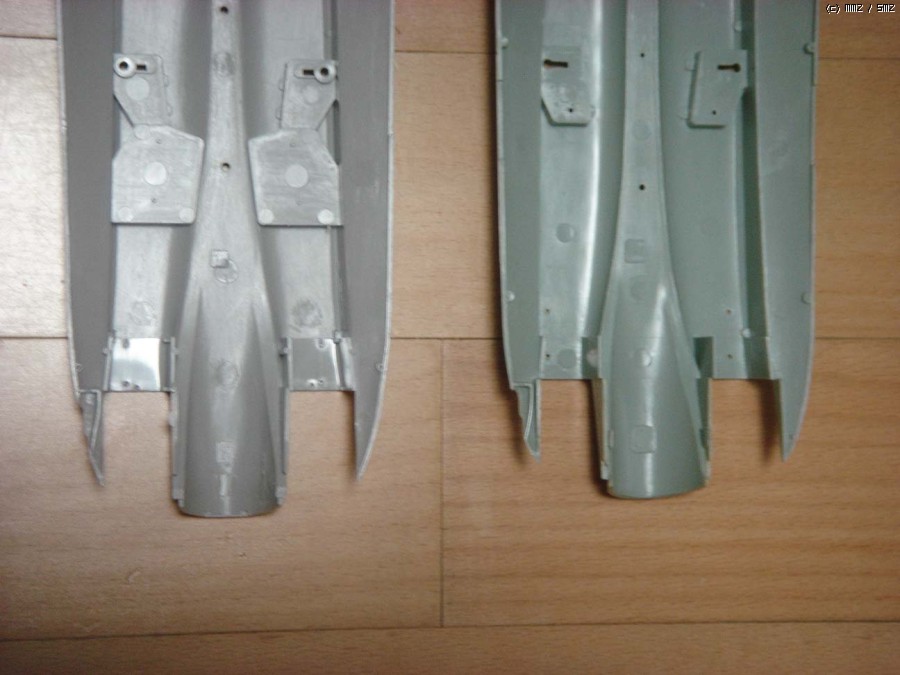

우선 하세가와(왼쪽)와 아카데미(오른쪽)의 하부 동체 부품을 비교해 보면
에어 인테이크가 결합되는 곳은 별 차이가 없습니다.
바닥의 선을 기준으로 하여 윗부분에 인테이크 덕트가 조립됩니다.

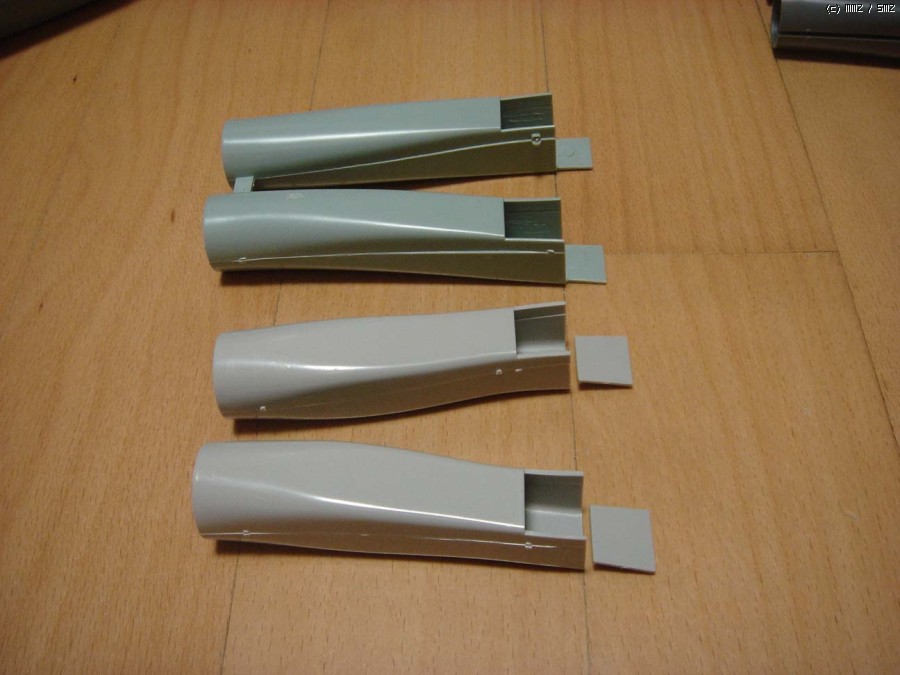

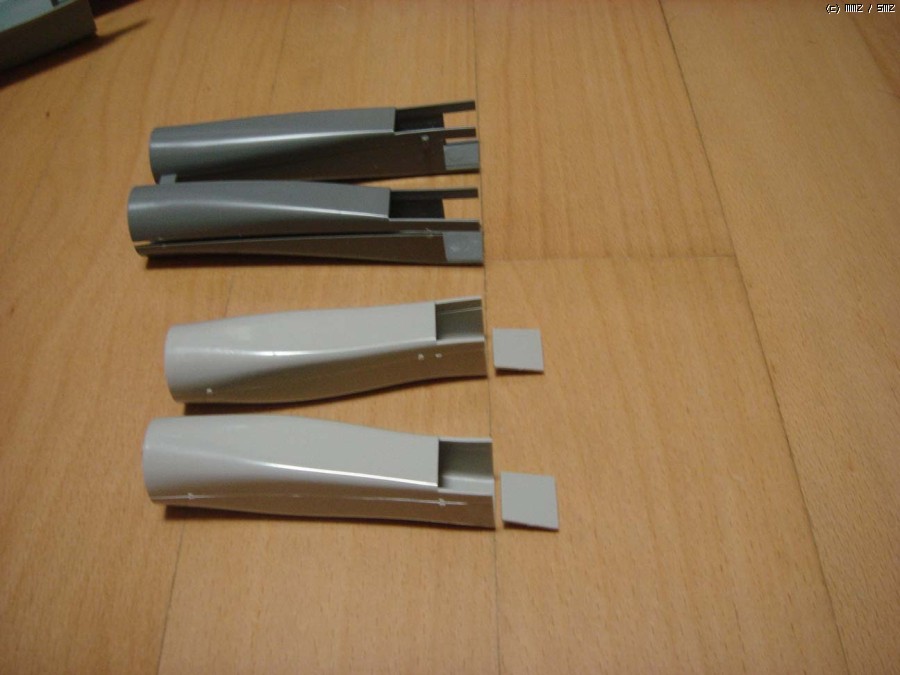

옆에서 본 하세가와(아래)와 아카데미(위) 양사의 덕트 부품들입니다.
기본적인 분할은 상하 분할이지만
하세가와(왼쪽)의 경우 덕트 앞부분에 판형의 부품이 추가되어 있습니다.

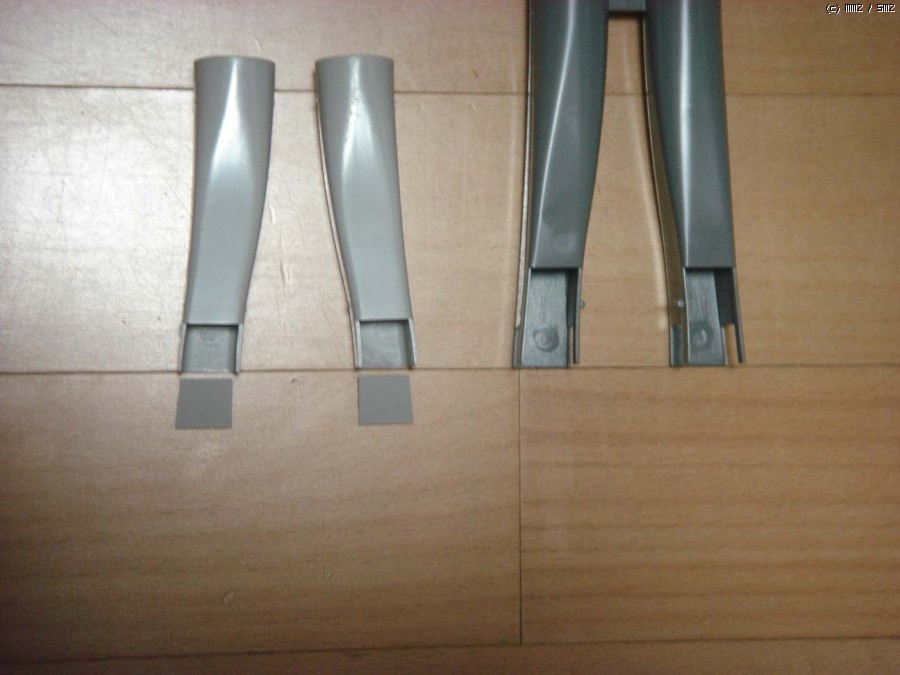

하세가와(왼쪽)와 아카데미(오른쪽)양사 키트의 덕트부품을 위에서 내려다 본 모습

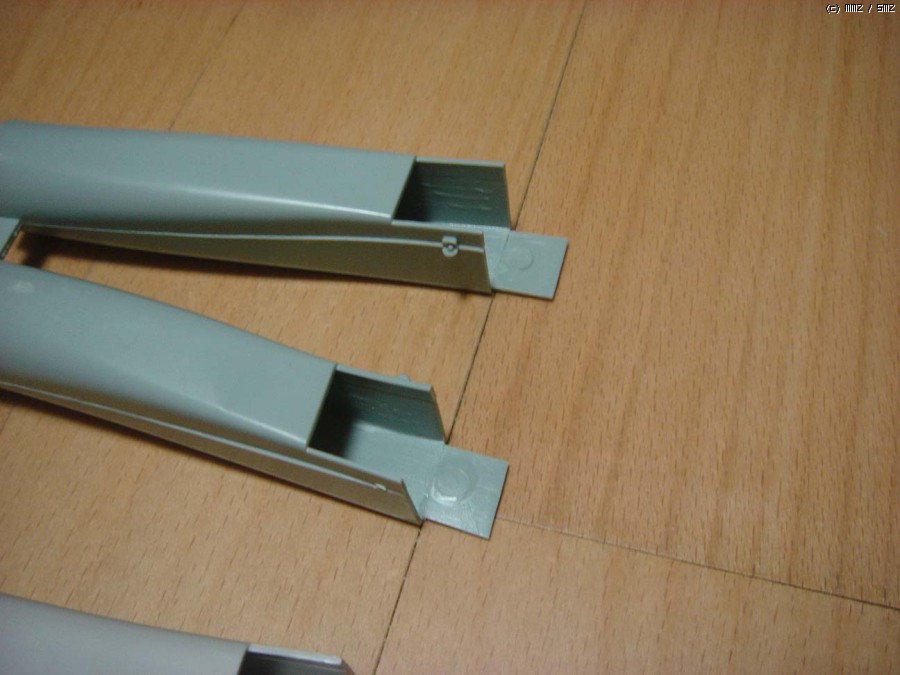

윗 사진과 같은 앵글로

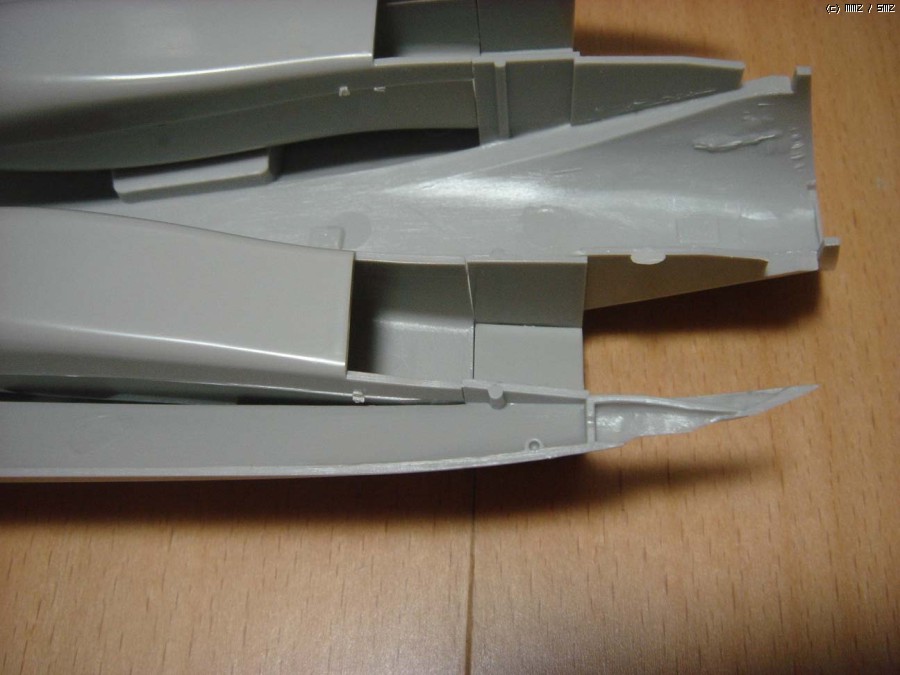

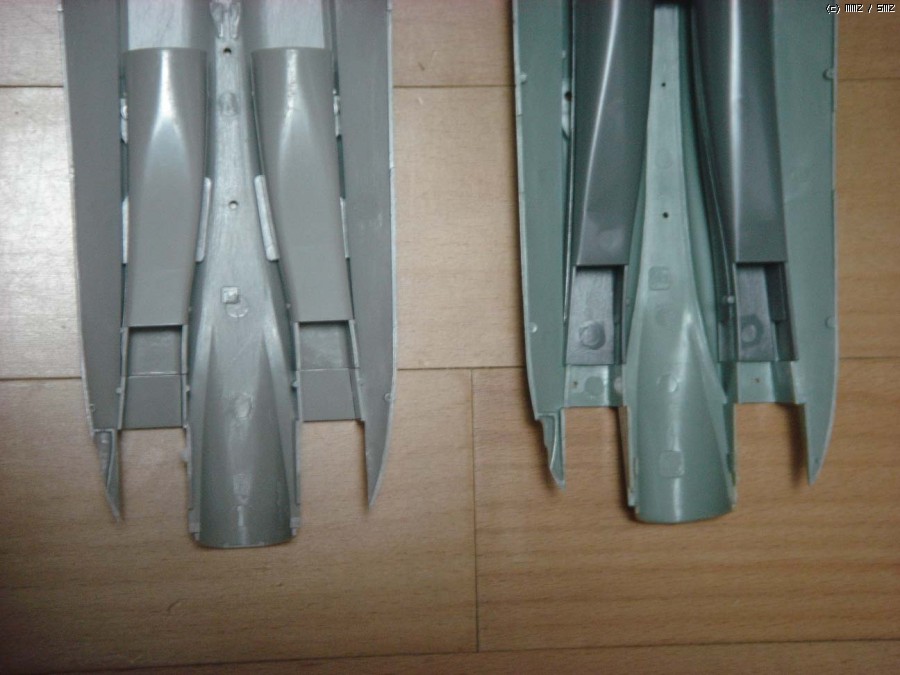

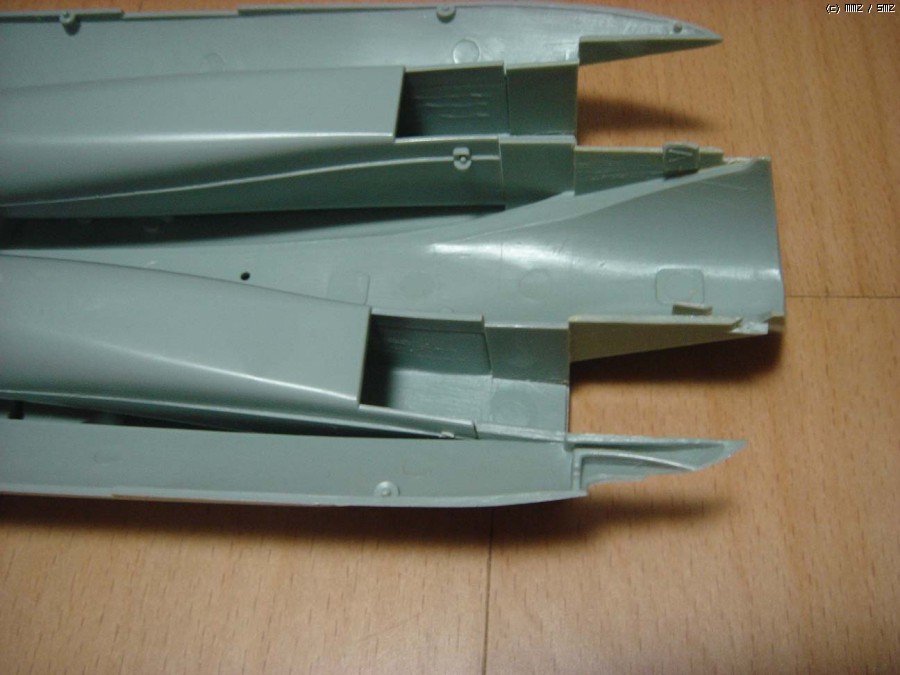

하세가와(왼쪽)와 아카데미(오른쪽)의 에어인테이크 덕트 조립 비교입니다.
아카데미쪽이 앞부분에 공간이 많이 남는 것과 함께
하세가와에 비해 덕트가 전체적으로 뒤로 밀려 있습니다.
하세가와 F-15의 경우 빈 공간이 생기지 않는 걸 알 수 있습니다.
덕트 부품 자체에 빈 공간이 없고,
덕트 앞쪽 아랫부분에 남는 공간은 판형 부품으로 막게 되어 있습니다.
처음 올린 아카데미의 조립사진과 비교해보세요.
다시 옆에서 본 하세가와(아래)와 아카데미(위) 양사의 덕트 부품들입니다.
처음 올렸던 측면 비교사진과 잘 비교해 보시십시오.
잘 보면 빈 공간이 제외된 아카데미 덕트 부품이
하세가와 부품과 상당히 일치한다는 것을 알 수 있습니다.
저 일치하는 선을 따라 가공해 보면......

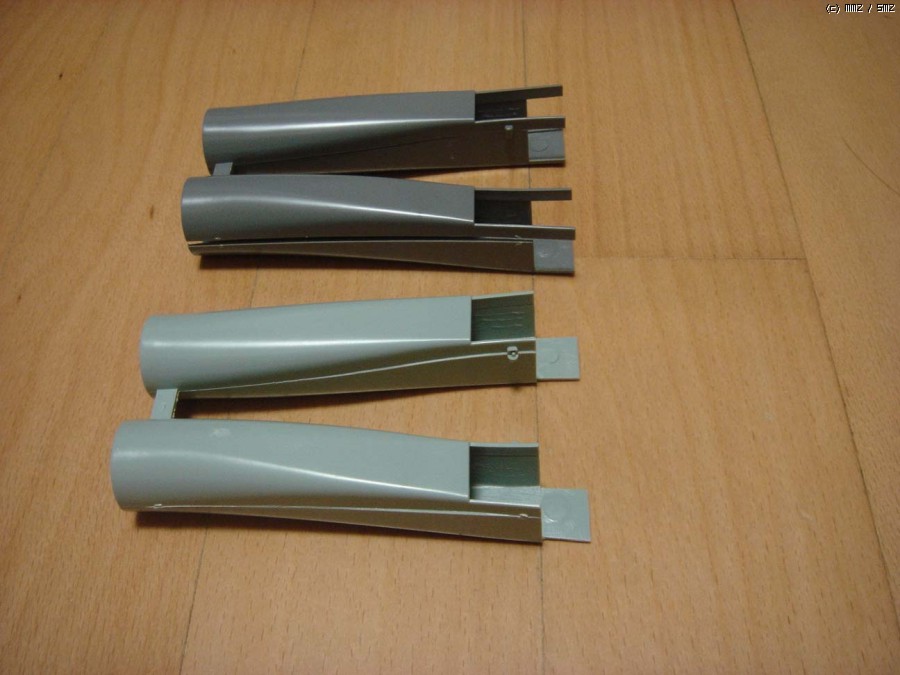

추가가공을 한 아카데미 부품(위)과
하세가와(아래) 부품들입니다.
(아카데미는 편의상 예전에 이미 작업했던 부품을 올렸습니다.)
상하로 분할 된 덕트 부품들 중 위쪽 부품의 앞부분을 잘라냈습니다.
추가 가공한 아카데미 덕트 부품의 근접사진.
상하로 분할 된 덕트 부품들 중 위쪽 부품의 앞부분만 잘라낸 것이 아니라
아랫부품의 앞부분도 좌우를 깍았습니다.
바로, 하세가와에서 판형 부붚과 덕트부품을 합친 듯한 모양을 만든 것입니다.
추가가공한 것(아래)과 그렇지 않은 것(위)과의 비교.
어디를 어떻게 잘라냈는지 바로 눈에 보이실 겁니다.
추가가공한 것(아래)과 그렇지 않은 것(위)을 옆에서 비교.
추가가공한 덕트를 하부동체와 조립해 보면
하세가와처럼 빈 공간 없이 들어 맞게 됩니다.
이렇게 추가가공을 해도 에어 인테이크 조립에는 지장이 없고
오히려 에어인테이크 내부 부품도 하부동체처럼 덕트와 빈공간 없이 들어 맞게 됩니다.
이렇게 추가가공한 덕트를 조립할때엔
덕트 앞부분을 하부 동체와 약 1미리 정도 띄워야
에어 인테이크 안쪽이 자연스럽게 연결됩니다.
하세가와와 달리 아카데미는 덕트의 위치를 잡아주는 곳이 부족하기 때문에 주의해야 할 사항입니다.
