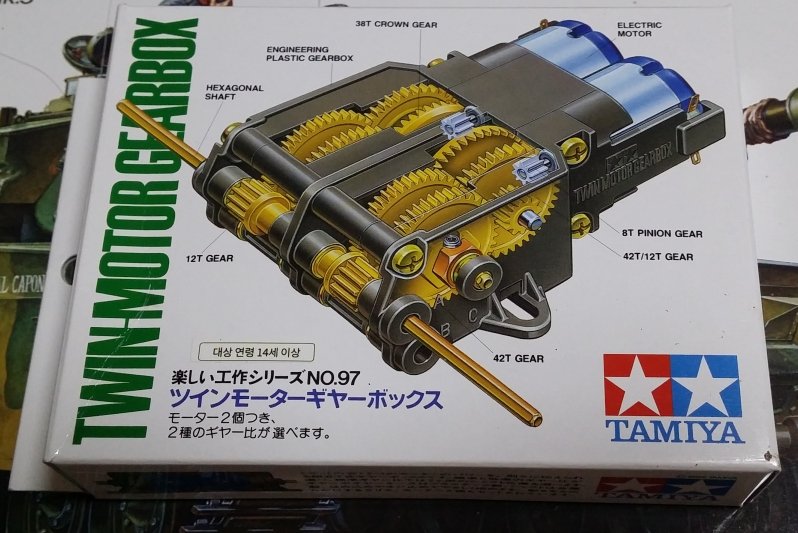

타미야 트윈모터 기어박스70079 리뷰입니다.
모터라이즈 탱크를 만들때 활용했는데, 정말 좋은 제품이라 리뷰를 합니다.
우측과 좌측이 분리되어 구동되기때문에 전후좌우진 모터라이즈 구동 만들기에 매우
적합합니다.
플라스틱 기어지만 내구성이 매우 좋고, 매우 정교하게 설계되어 있어
구동이 부드럽고 소음도 적고 스프라켓이 장착되는 샤프트 끝부분도
흔들림 거의 없이 회전합니다.
파이널 기어가 들어가는 샤프트는 육각샤프트라 단단히 고정됩니다.
가격은 1만원~12000원 입니다.

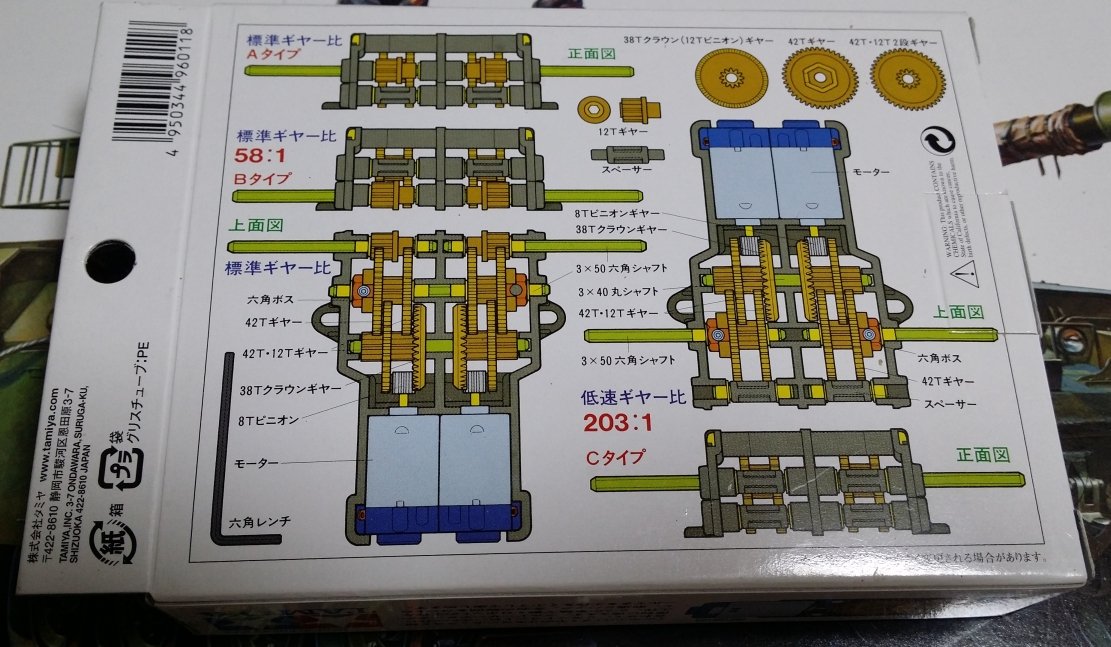

기어비를 58:1 과 203:1로 설정을 할수 있습니다.
58:1은 또 두가지 모양으로 만들수 있는데 파이널기어 샤프트가 아래로 내려오게,
파이널기어 샤프트가 중간에 올라오게 선택 조립할수 있습니다.
203:1은 파이널 기어 샤프트가 끝쪽에 있지 않아서
탱크 만드는데는 쓰기 힘들거 같고
58:1이 탱크에 유용할거 같습니다.

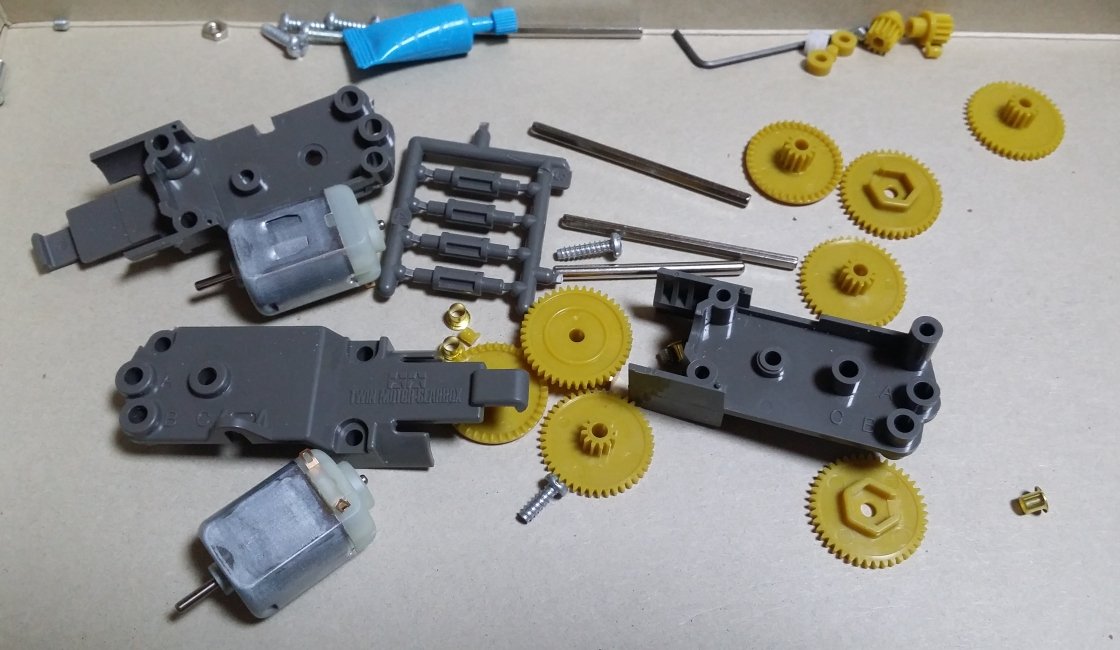

구리스도 들어있는데 하얀색과 투명의 중간정도 느낌의 구리스입니다.
구리스를 톱니바퀴에 바르면 좀더 부드럽게 회전하고
금속 아일렛(사진의 금색의 작은 원통형의 금속부품)과
그 아일렛 사이에 들어가는 사프트 연결부위에 바르면
소음이 엄청나게 줄어듭니다.

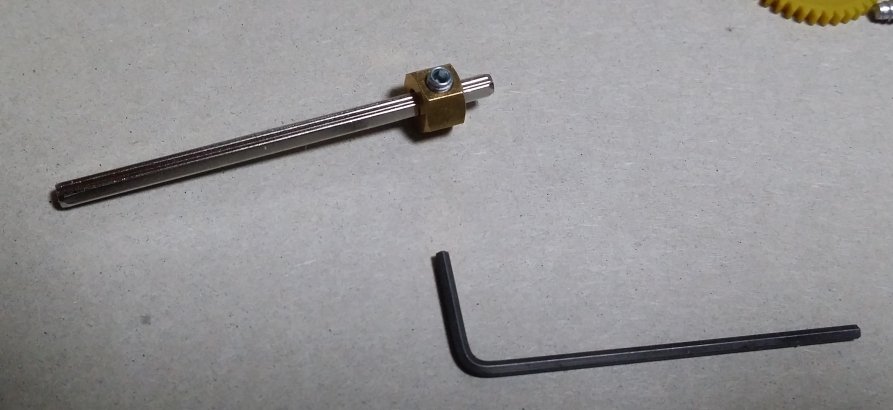

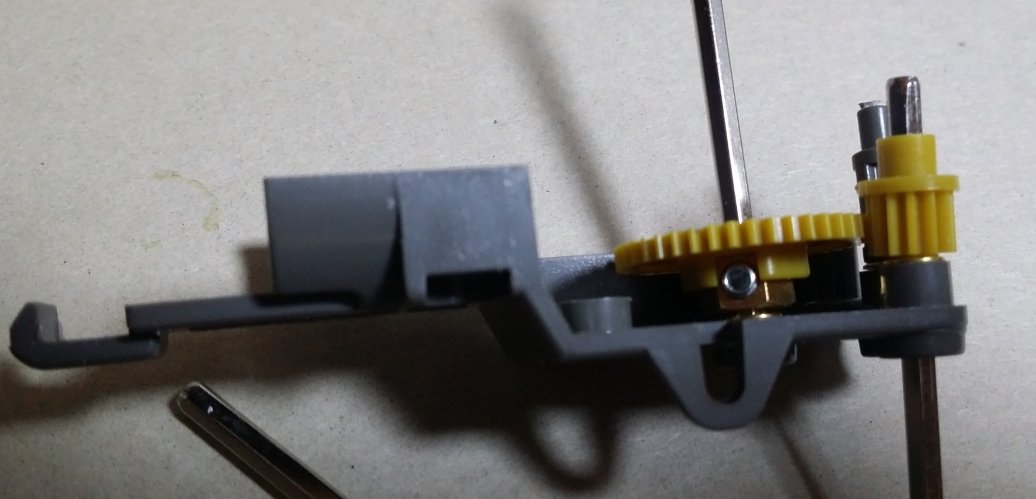

육각 샤프트에 금속 육각너트를 끼우고 작은 스크류 나사를 동봉되어있는
작은 육각랜치로 조여 고정시킵니다.
저 육각너트와 육각샤프트는 고정이 되어서 같이 회전을 합니다.
하지만 저 샤프트에 끼우게 되는 다른 플라스틱 기어들은
원형으로 구멍이 나있기때문에 육각 샤프트에 헐렁하게 들어가서
앞으로, 뒤로 자유롭되 회전하게 됩니다.

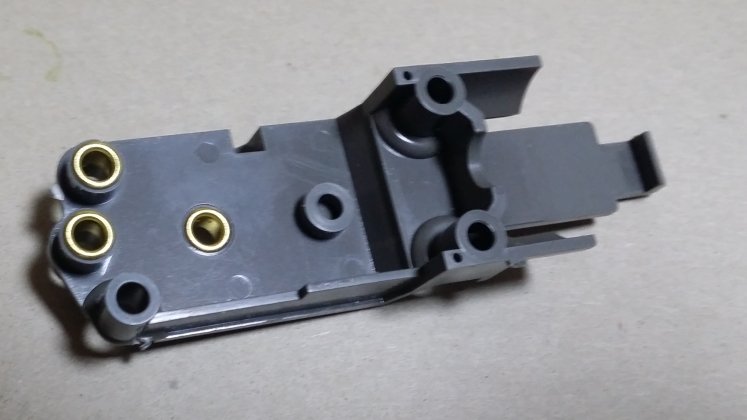

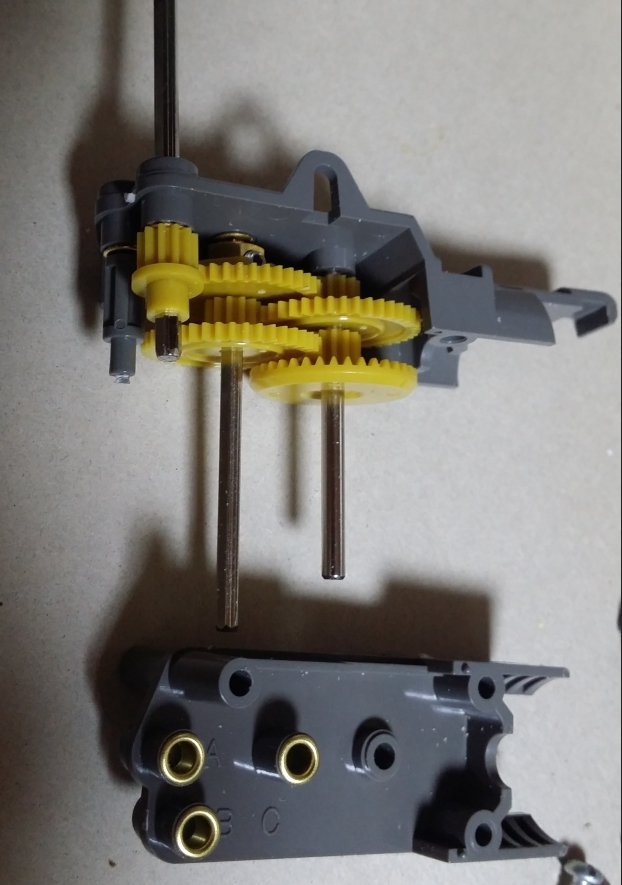

몸체 안쪽에 샤프트가 들어가는 부분에 금속 아일렛을 끼웁니다.
이 아일렛과 샤프트가 접촉하는 부분에 구리스를 바르면
소음이 엄청 많이 줄어듭니다.

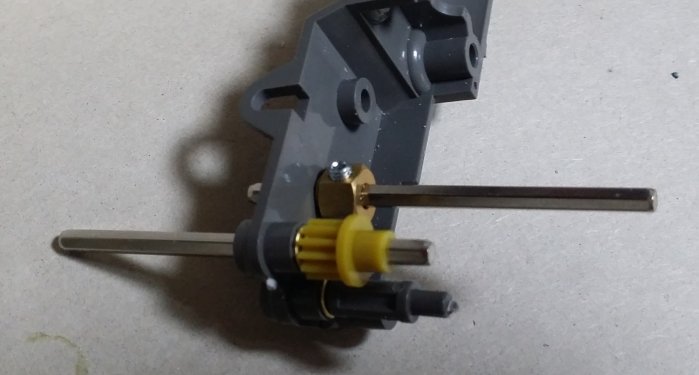

파이널기어를 끼운 샤프트와 아까 조립한 샤프트도 끼웁니다.
둘다. 육각 샤프트입니다.

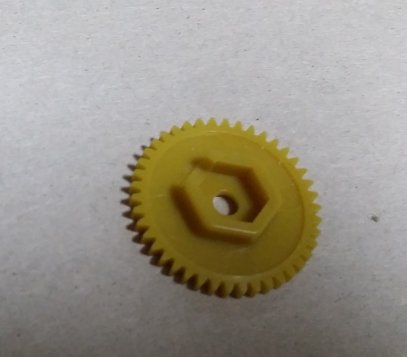

이렇게 육각홈이 파져 있어서 금속육각너트에 고정되는 기어가 있습니다.
금속 육각너트에 이 기어를 씌웁니다.

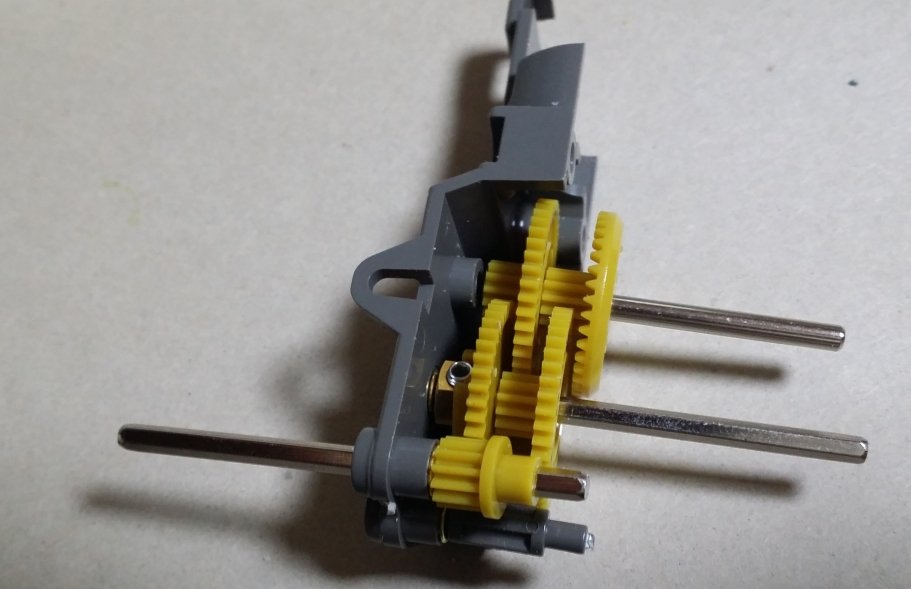

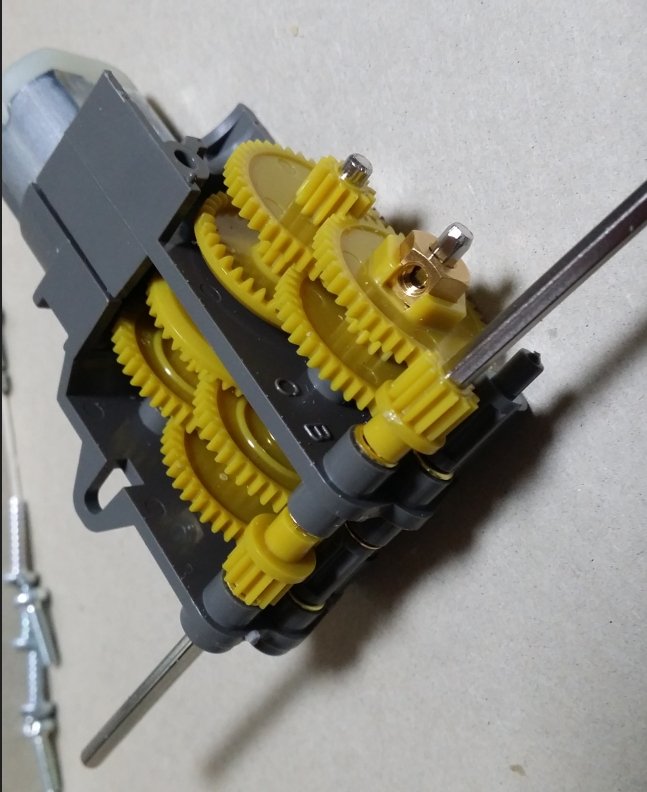

나머지 기어들도 끼웁니다.
맨뒤에 크라운기어가 들어가는곳의 샤프트는 원형 샤프트입니다.
몸체 중간연결부위 플라스틱 부품에도 아일렛을 끼웁니다.

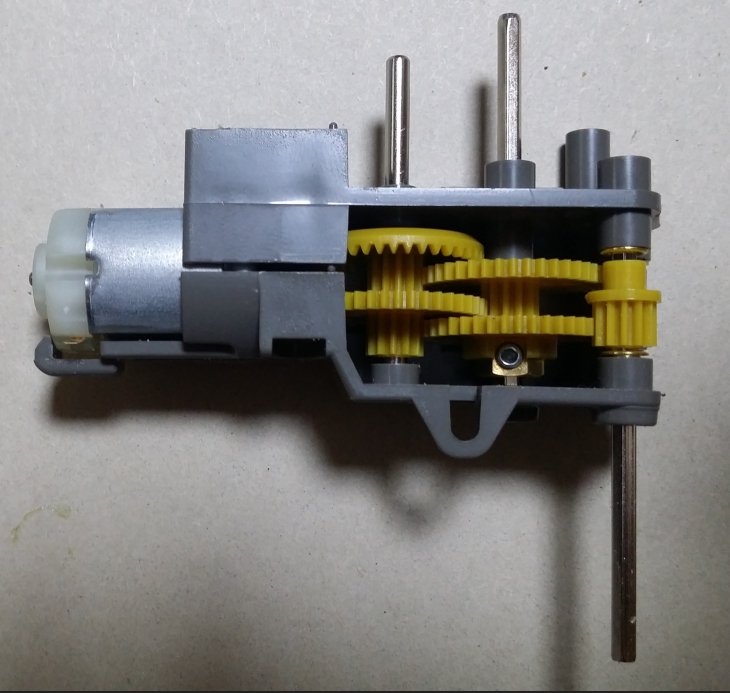

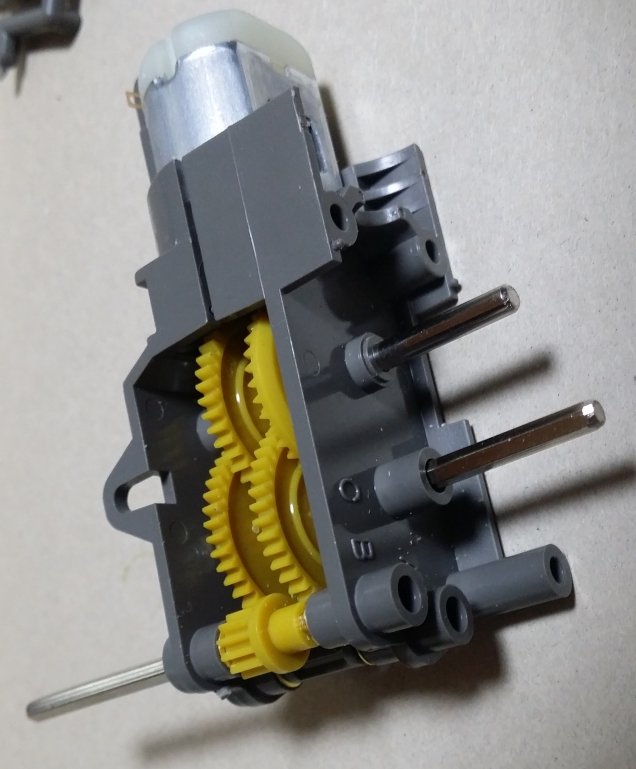

이렇게 닫고 모터를 끼우면 한쪽구동부가 완성됩니다.
플라스틱 몸체는 나사로 고정시킵니다

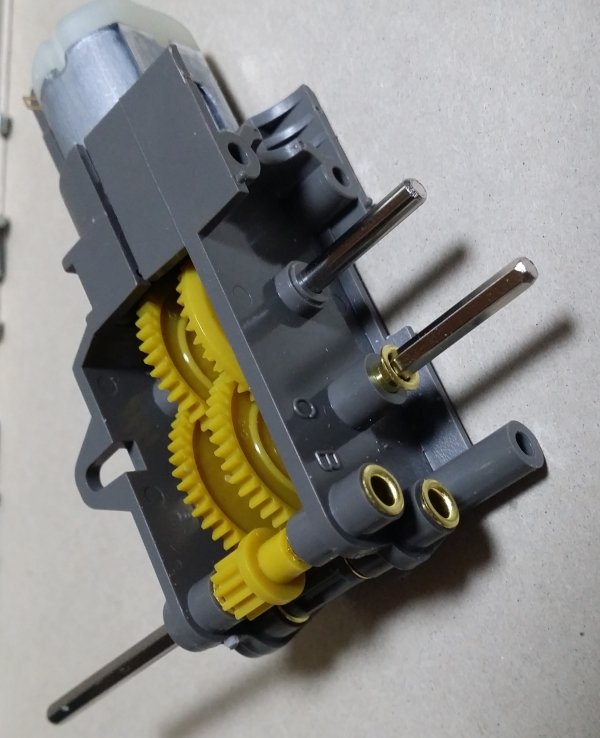

또 아일렛을 끼웁니다.
전에 제가 다른 글에서 저 가운데 있는 육각 샤프트를 2등분으로 잘라줘야
좌우회전이 분리된다고 썼다가, 다시 잘못된 내용이라고 수정했었는데
절대 자르지 마시기 바랍니다
안짤라도 좌우회전 됩니다.
중간에 있는 육각샤프트 끝에 또 다른 금속 육각너트를 끼우고 거기에 육각홈이 있는 기어를 끼우는데
반대편과 다르게 금속 육각너트를 샤프트에 스크류 나사로 조이지 않습니다.
조이면 반대편이랑 같이 돌아서 한쪽으로만 회전하게 됩니다.

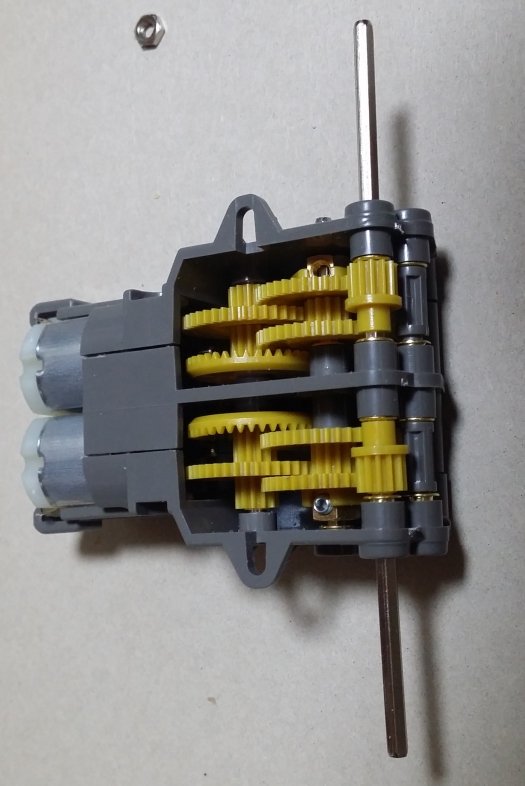

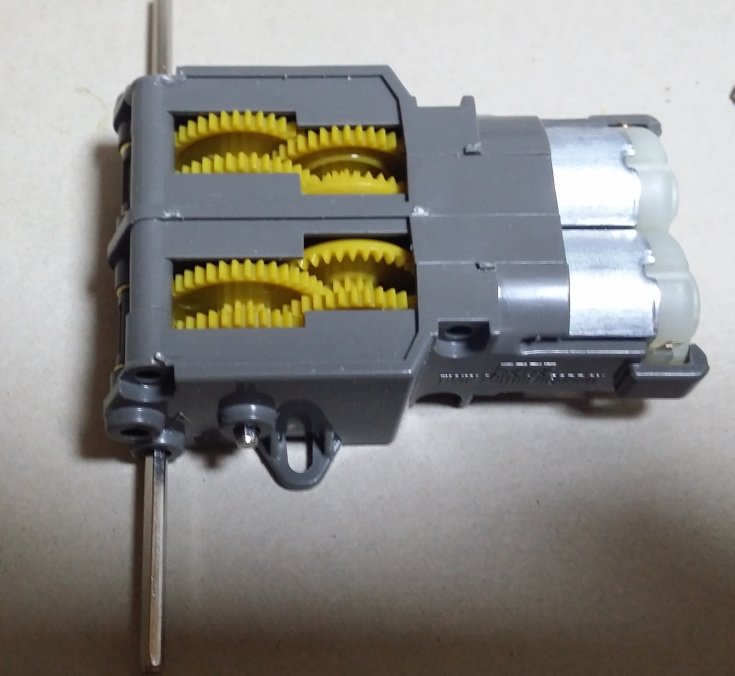

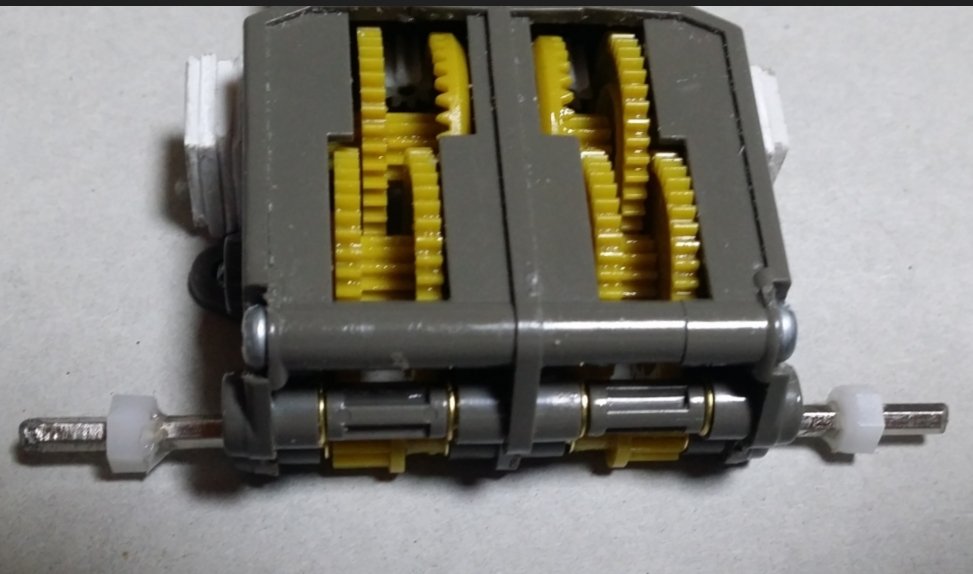

완성입니다.
양쪽에 볼트너트로 차체에 고정시킬수 있게끔 볼트 구멍이 나와있습니다.
볼트 너트도 들어있습니다.

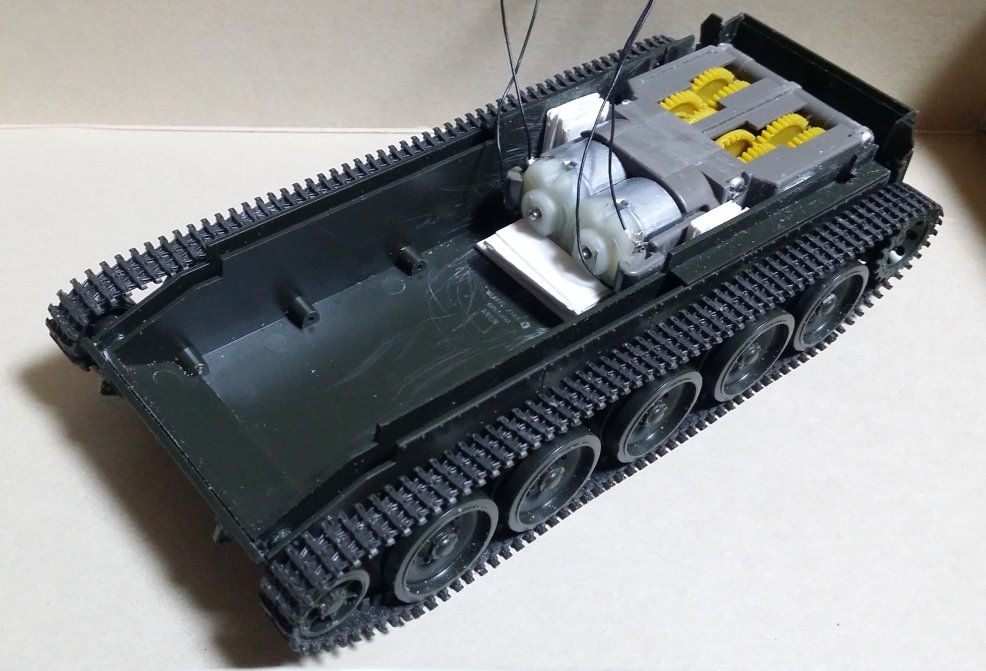

탱크에 응용을 했습니다.
샤프트에 육각너트를 순접해서 타미야 1/35 게파트 탱크에 달았습니다.

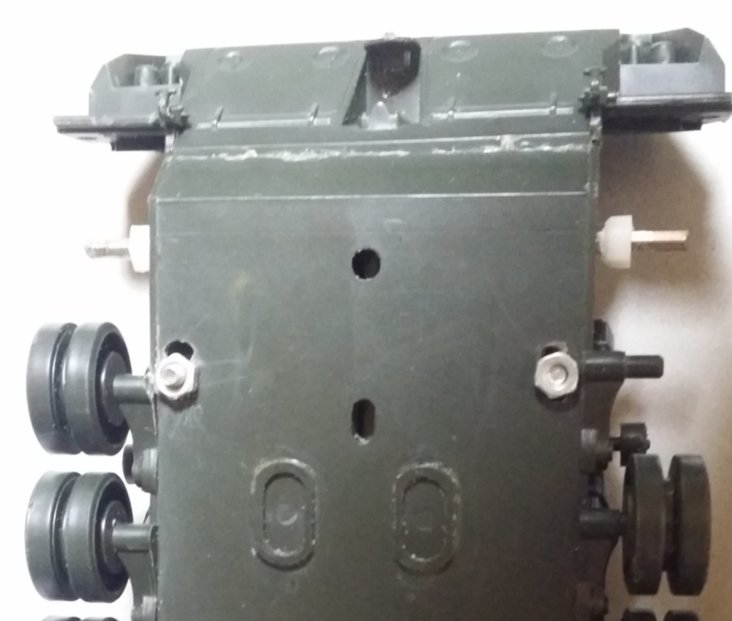

차체 아래에 구멍을 내서 볼트 너트로 고정시켰습니다.
기어박스 옆면에는 프라판을 겹겹이 붙여 차체안에서 좌우로 흔들리지 않게 했습니다.

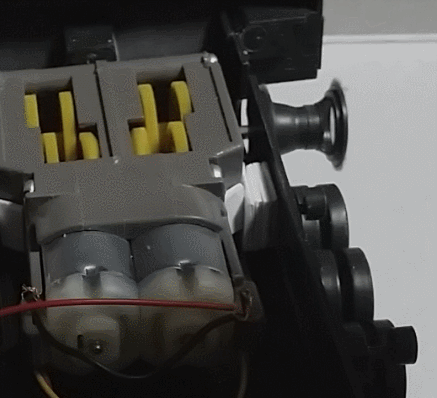

스프라켓 회전 모습입니다.
스프라켓을 비뚤어지지 않게 정확히 꽂으면 흔들림이 거의 없습니다.

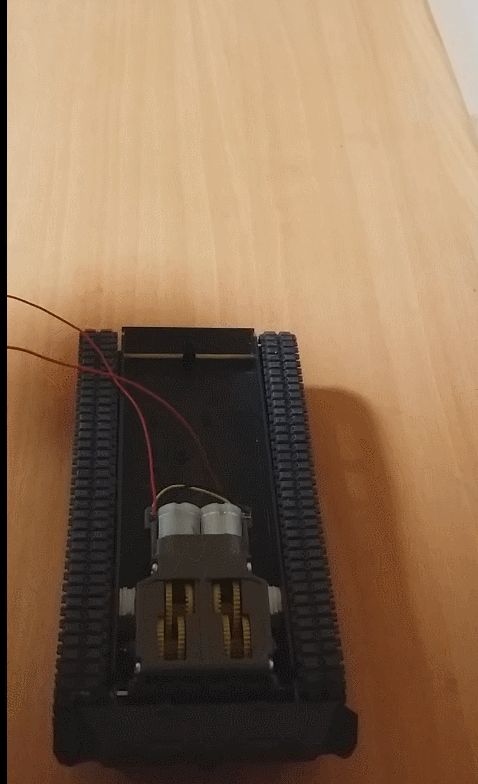

아주 잘 주행합니다.

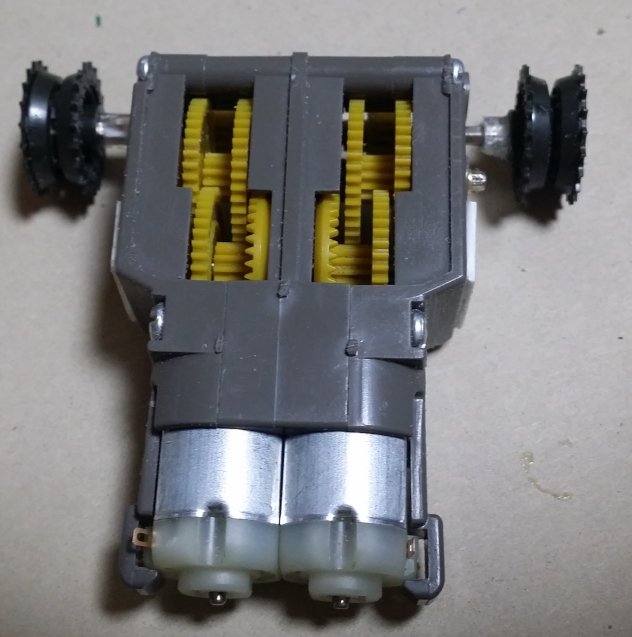

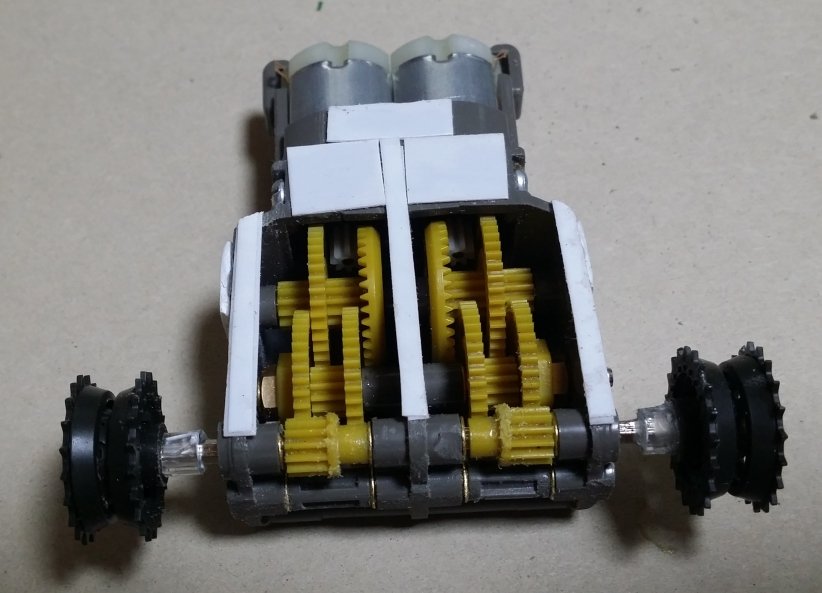

이건 타미야 1/35 크롬웰 탱크를 모터라이즈로 만들기위해 만든것입니다.
이 탱크는 모터라이즈용이 아니라서 스프라켓에 육각너트홈이 없고
원형구멍으로 되어있어서
사진처럼 투명 플라스틱 원형 파이프를 잘라서 육각샤프트 끼운후 순접하고
스프라켓에도 순접했습니다.
큰힘으로 돌리지 않고 3V로만 돌리기때문에 충분히 버텨주며 잘 주행합니다.
스프라켓이 샤프트에 순접이 되어있지만
스프라켓이 순접되 있는 샤프트 통채로 기어박스에서 빼내고
다시 끼워넣을수 있기때문에
나중에 수리나 교체를 할때도 문제 없습니다.

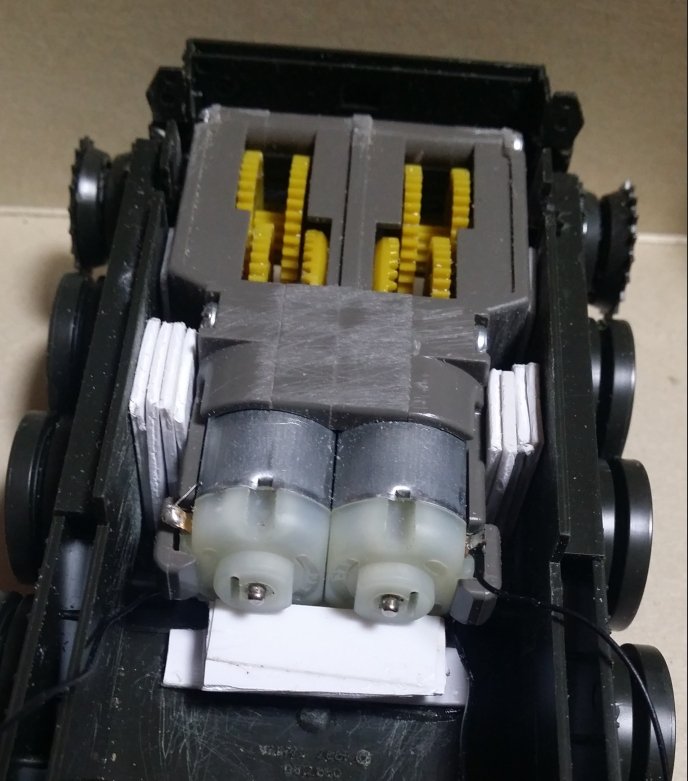

기어박스 몸체가 플라스틱이라
이렇게 플라판을 붙여 탱크 차체바닥에서 미세한 높이조절을 하기도 수월합니다.

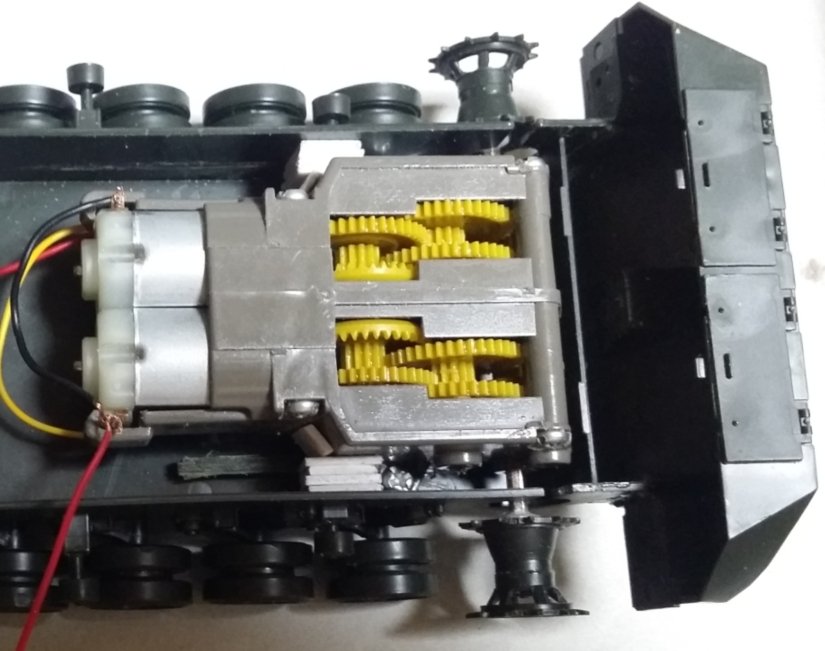

이 탱크는 폭이 좁아서 기어박스에 있는 나사구멍을 사용할수 없었습니다.
나사구멍부분을 잘라내고 넣은후
플라판들을 잘라붙여 꽉 끼워지게 하는 방식으로 단단히 고정시켰습니다.
내구성 좋고, 부드럽고, 소음도 적고
모터라이즈 탱크 만드는데 매우 유용하고 가성비 좋은 제품입니다.
탱크 말고 로봇이나 다른 작동킷에도 활용하기 좋을거 같습니다.
