프라모델이 아닌 좀 특별한 탱크를 소개하고자 합니다.

가끔 이런 것도 있다는 것을 보여드리는 것도 괜찮다고 생각했기 때문이구요. ^^..

스케일모델이라고 해서 모두 프라모델만 있는건 아니니까요.

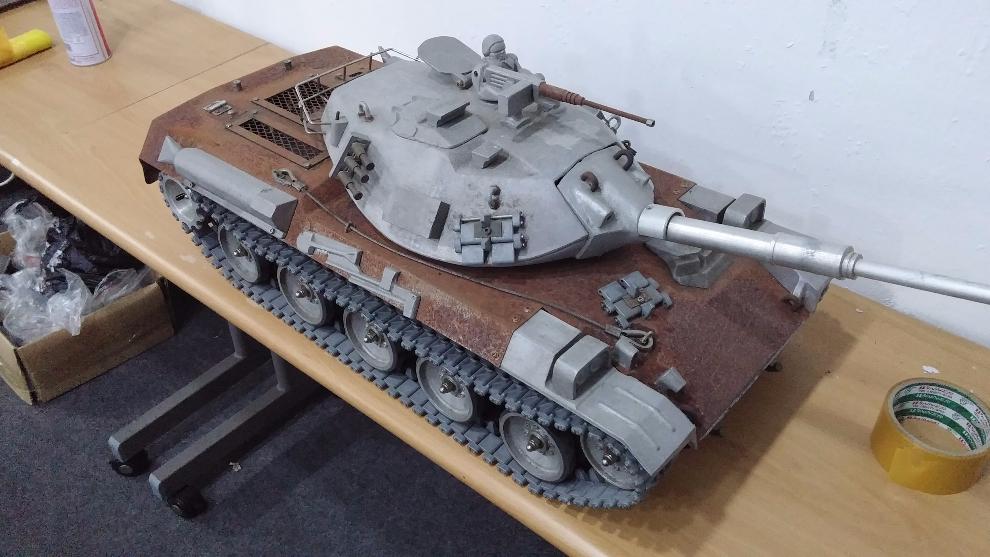

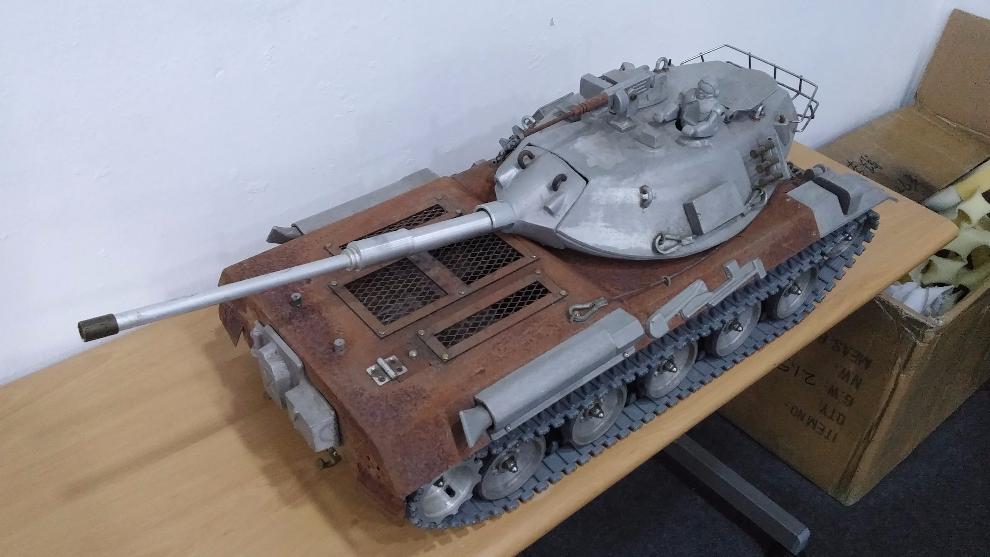

옛날 모델 입니다. 1/10 JAPAN MBT 74식 탱크 입니다. FULL METAL 입니다. 알루미늄을 캐스팅하여 부품들이 만들어져 있구요.

철판으로된 upper hull.... 녹이 빨갛게 슬어있죠. ㅎㅎㅎ

 옛날부터 RC TANK를 하시던 분이시라면 어느분이 제작한 것이라는 것은 아마 알 것입니다. ^^...  아주 유명하신 분입니다.

예전의 타사 제품을 copy한 메탈탱크 입니다.  저 큰걸 만들다니... 무시무시 하죠. ^^...

사이즈는... 1/10 이다보니 70cm 이상 입니다. 서스펜션 또한 어마어마한 스피링이 내부에 감겨져 있구요. ^^...

어린아이들이 올라타도 될 정도 입니다.

위 탱크는 내부에 구동할 만한 구성품들이 모두 갖춰져 있지 않습니다. 그래서 동작이 모두 안되는 상태이구요.

워낙에 개조를 좋아하다보니 위 탱크에도 손을 대게 습니다.

1/35 탱크들 개조하다보니 이제는 좀 작은게 눈에 들어오지 않더군요. ㅋㅋ....  큰일 난 겁니다. 눈만 자꾸 높아지니까요.

사이즈가 크다보니 가격또한 상당합니다.

신입사원 한달 월급보다 높습니다. 그래서 돈에 대한 여유가 있으신 분들이 하는 것이 맞구요.

어린 친구들한테는 이런 스케일의 탱크도 있다는 것을 보여드리고 싶었고....

나중에 성인이 되고~ 직장생활을 하거나~ 사업가가 되었을때 접했으면 좋겠습니다.

스케일모델들을 구입해서 조립하고 하는 것도 좋은 취미이겠지만...  책보기 싫고 공부하기 싫을때 모델링을 배워서 지식을 쌓고 이런 스케일 모델들을 설계하는 것도 좋은 방향인것 같습니다.  건전하죠? ^^....

네이버 하비 코리아

네이버하비 - AK Interactive 도료 및 서적 입고 안내입니

안녕하세요? 네이버 하비 코리아입니다. AK Interactive사의 각종 도료 및 서적들이 10월 20일 홍대역 오프라인 매장에 입고되었습니다. 입고된 제품은 ...

구동부는 다른 분이 이미 진행을 했었지만 나머지 부분에 대해서는 그분의 사정상 중단된 상태의 탱크 입니다. 그리고 또 한분의 손을 거쳤었고......

마지막에는 저에게 돌아왔네요.  구동부는 산업용 12V SPG 모터를 사용하였고 Gear head를 1:18 비율로 설계되어 있습니다.

워낙에 대형 스케일 이라서 속도를 더 높였다가는 인명사고까지 초래할 것이니... 설계시 주의해야겠습니다. ^^...

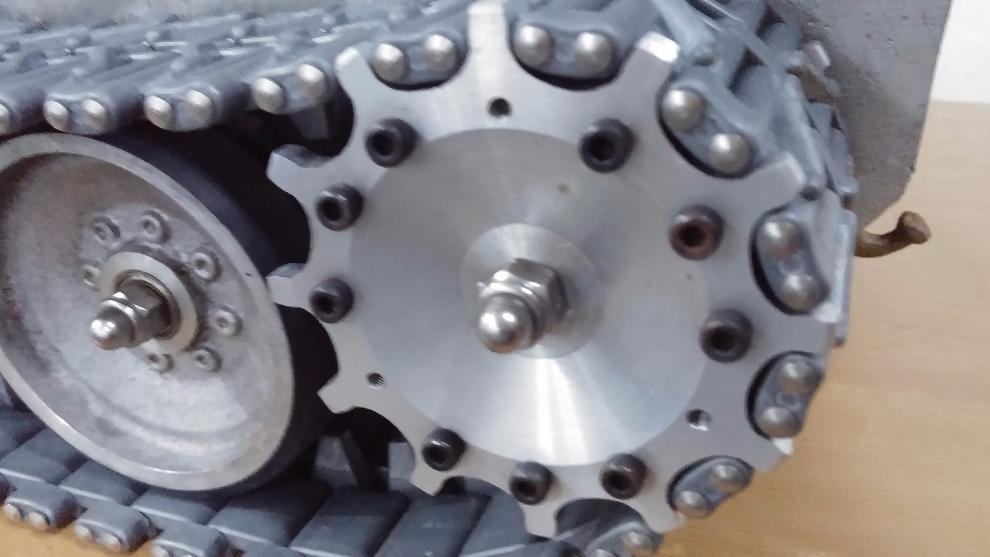

 휠 하나만 해도 사이즈가 거의 60~70파이 정도 됩니다. 어마어마 하죠~ ^^...

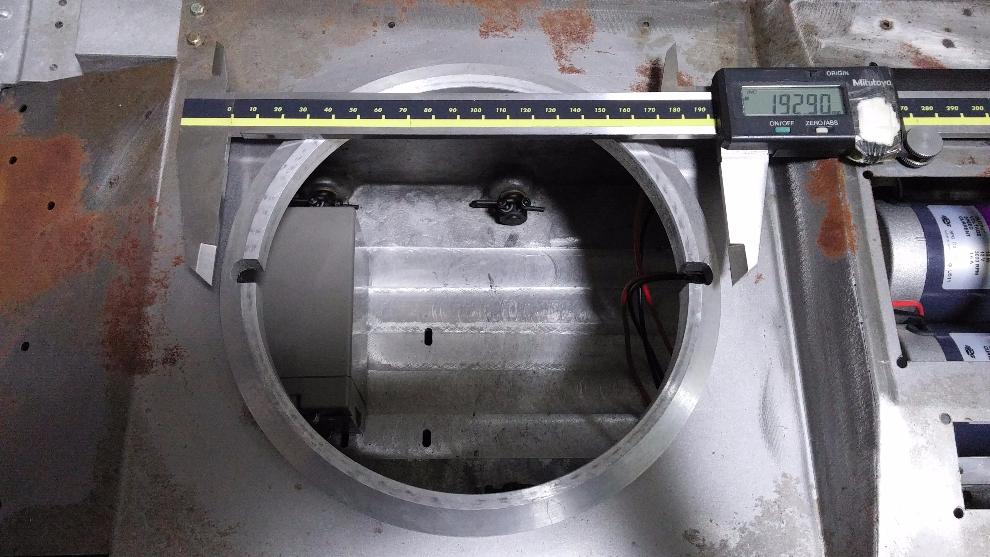

 Turret hole만 해도 거의 뭐~ 190파이...





 구동부만 1차로 설계되어 동작확인까지 된 상태였고...

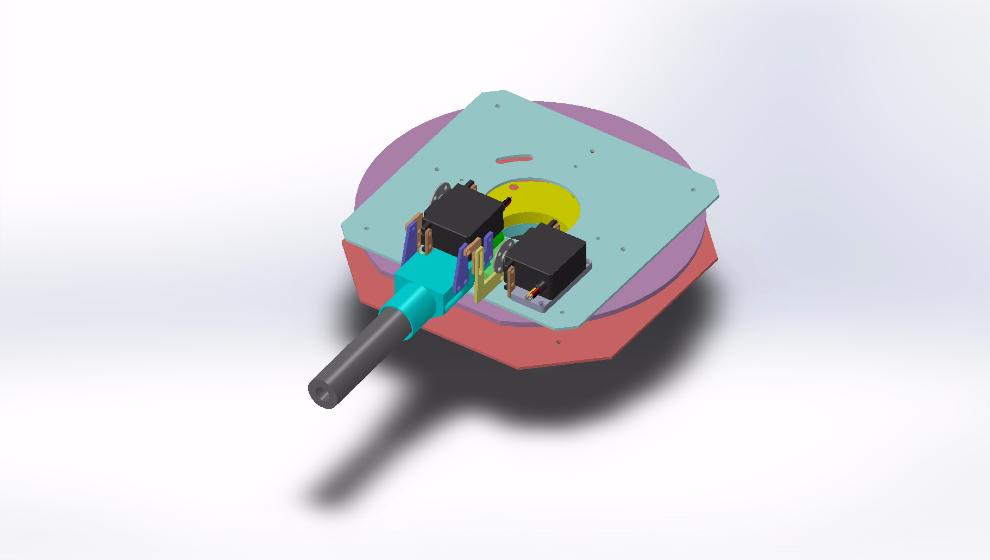

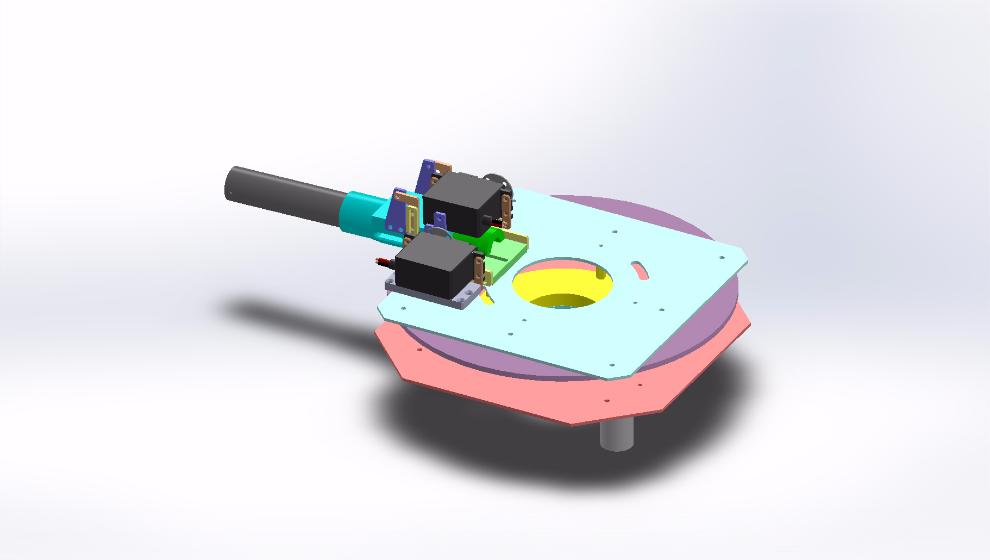

저는 포탑회전과 포발사부, 포신각도조절부를 모델링해 봤습니다. 모든 구조물들은 최대한 간단하게 하기 위해 신경을 썼습니다.

그리고 재료는 모두 알루미늄 판재와 블럭을 CNC 가공할 생각이구요. 위에서 사용한 서보는 인터넷으로 다운로드 한 것을 사용했습니다.

포탑회전용 기어드모터는 상용품을 적용할 생각이구요. 포탑회전 기어도 상용품을 사용합니다.

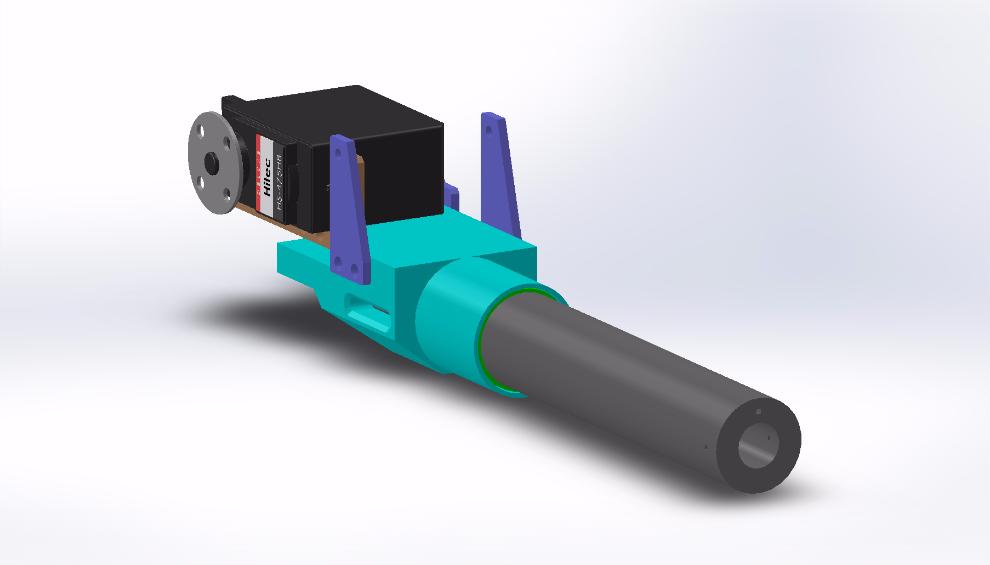

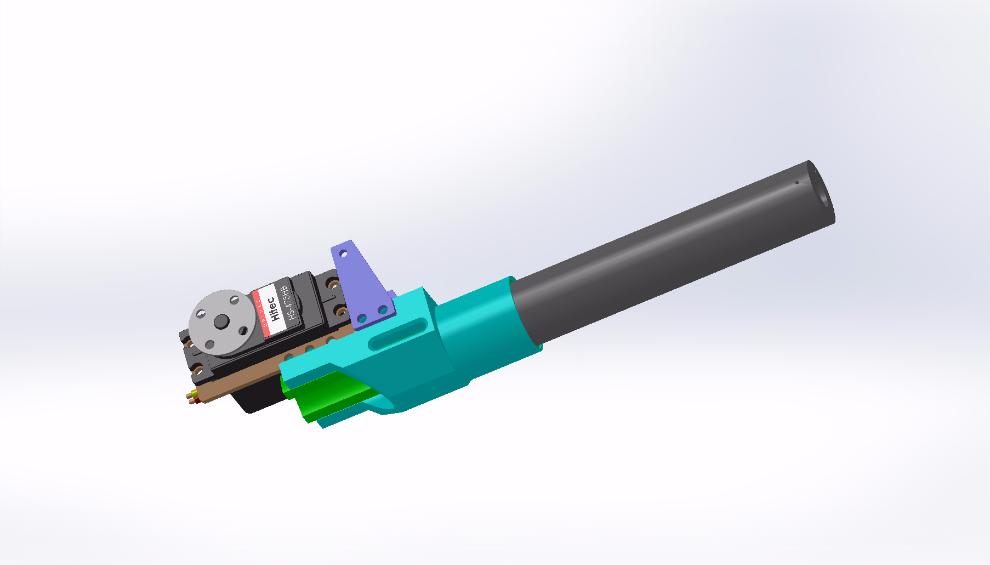

 진회색 포신은 필요한 모양만을 절출해서 작게 표현하였고 서보를 이용해서 주퇴시 들어갔다~ 나왔다~ 할 것입니다.

 애초에 제품 자체가 포신각도조절이 안되는 제품이였고... 그래서 포신의 Center를 중앙으로 잡기 어려운 구조이기 때문에 포신보다 높게 중심을 잡았습니다.

물론 높낮이 조절이 가능하게 설계를 하였구요. ^^...

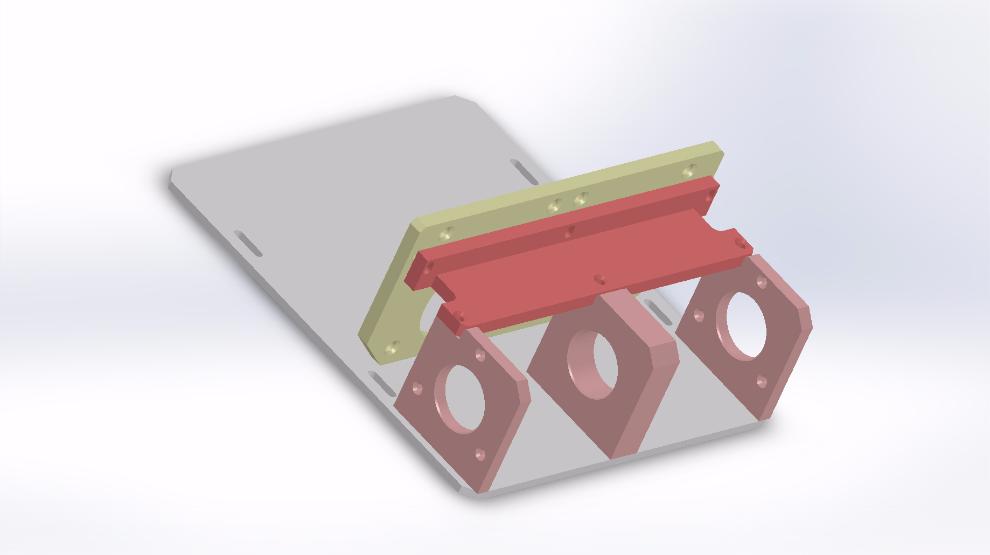

 모터마운트는 1차로 설계하셨던 분께서 워낙에 잘 만들어 놓으셨기 때문에 사이즈 그대로 적용하여 그리기만 다시 하였습니다.

생명을 불어넣기가 쉽지 않네요.

 앞서 말씀드렸지만 제품광고 보다는 1/10 스케일 모델 탱크에 대해서 소개하고 싶었구요.

약간은 좀 다르게~ 어린 친구들이 모델링에 관심을 가져줬으면 하는 바람입니다. 제 생각에는 중학교 시작하는 친구들이 서점에서 모델링 책을 구입하고 공부해보는건 어떨까 하는~ ^^...

이상입니다. 상당히 색다른 물건하나 올립니다.

제작기는 11월을 목표로 하고 있는데... 잘 될지... ^^..

× ❮

❯
