저번에 이어 작업이 막바지에 이르러 갑니다.. 단 이번에는 자작해야 될 부분이 있다 보니 시간은 몇배로 걸리고 있습니다.. ('0' )
제작시간을 너무 잡아 먹으면 본인도 지치므로 늘 수위조절에 타협을 보며 제작의 즐거움을 모토로 만들고 있습니다~

며칠전 반갑게도 Defmodel에서 용호전차 제작에 활용할 수 있는 테칼과 에칭을 선물로 제공해 주셨네요~ ('0' ) 이 자릴 빌어 감사드립니다!

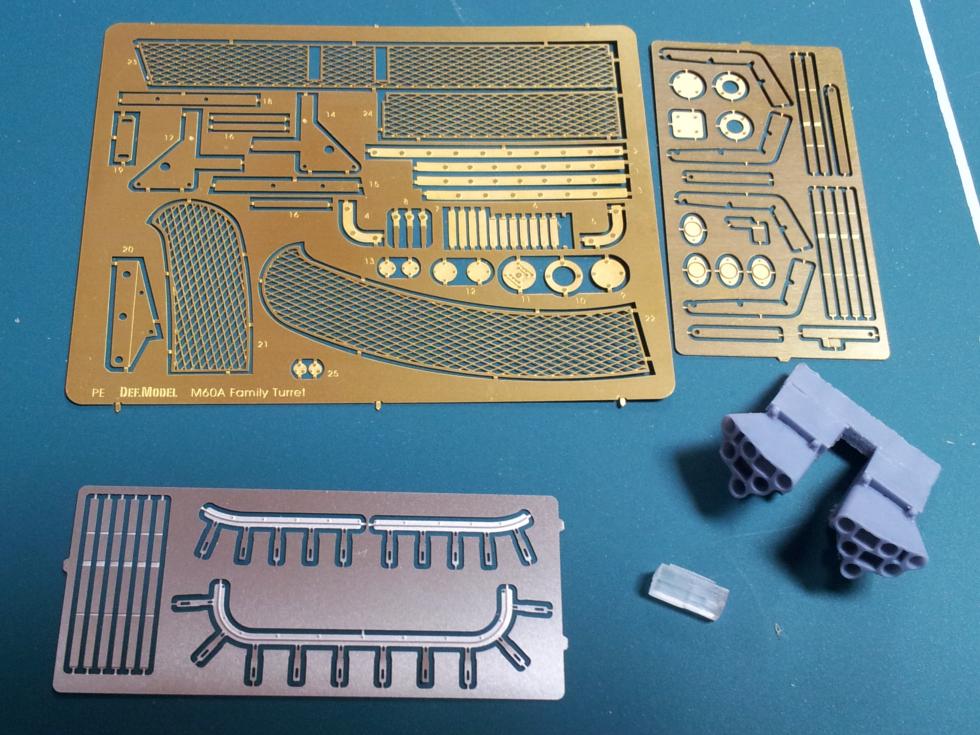

M60의 에칭과 연막탄 발사기 및 투명부품과 M48H에 적용할 수 있는 특별한 에칭 및 데칼이 도착했습니다..

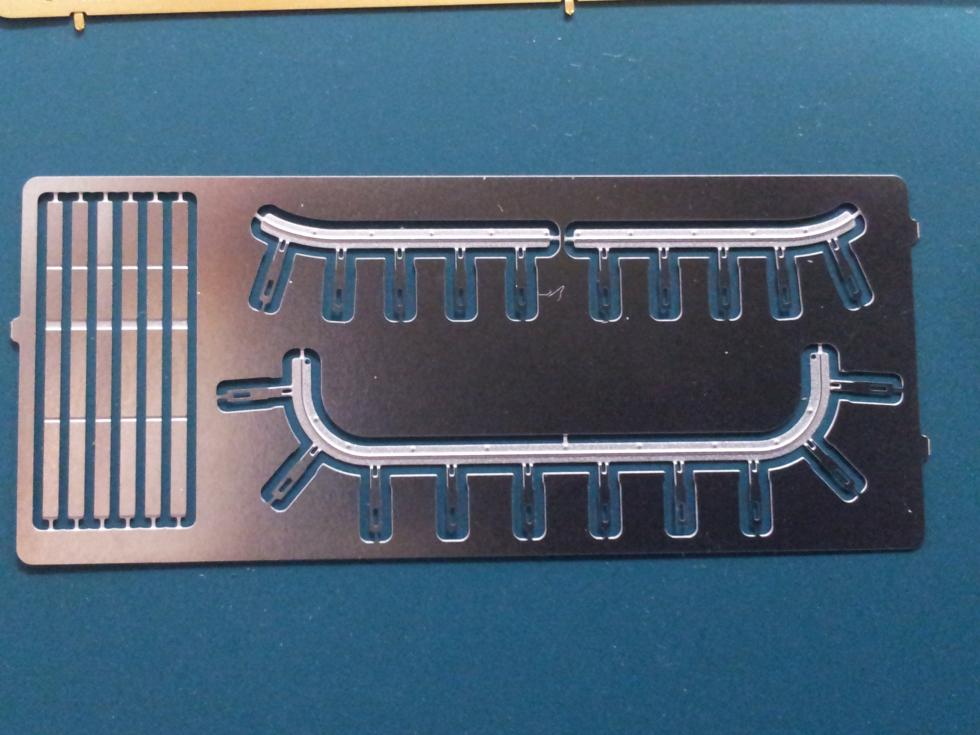

이 에칭은 처음 봤을땐 뭘까? 고민했는데, 찬찬히 생각해보니 포방패 부위의 디테일임을 알 수 있겠더군요 ('0' ) 이미 플라판과 런너로 만들었지만 디테일이 굉장히 좋은 부품이다 보니 한번 써보고 싶어졌습니다.. M48에 적용하는 이런 에칭은 솔직히 처음 봅니다.. 기획력이 발군이시네요~

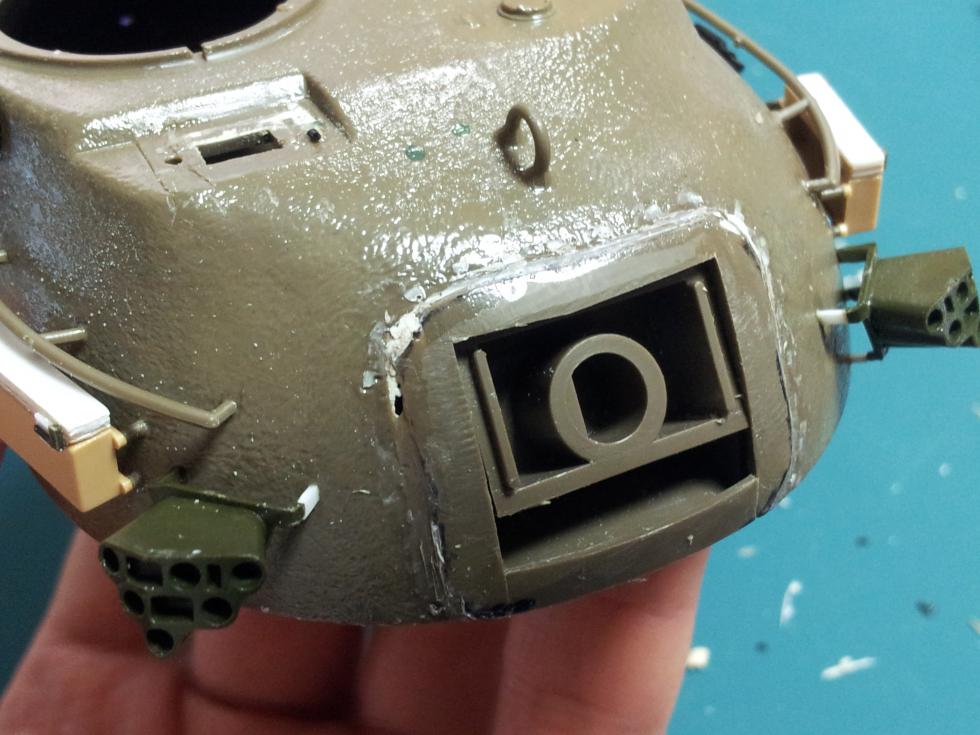

전에 작업한 부분을 다시 밀어내고 깍아내고 정리합니다.. 생각보다 저 부분이 좀 얇아서 심하게 깍아내면 이처럼 구멍이 뚫리니 조심 ('0' )

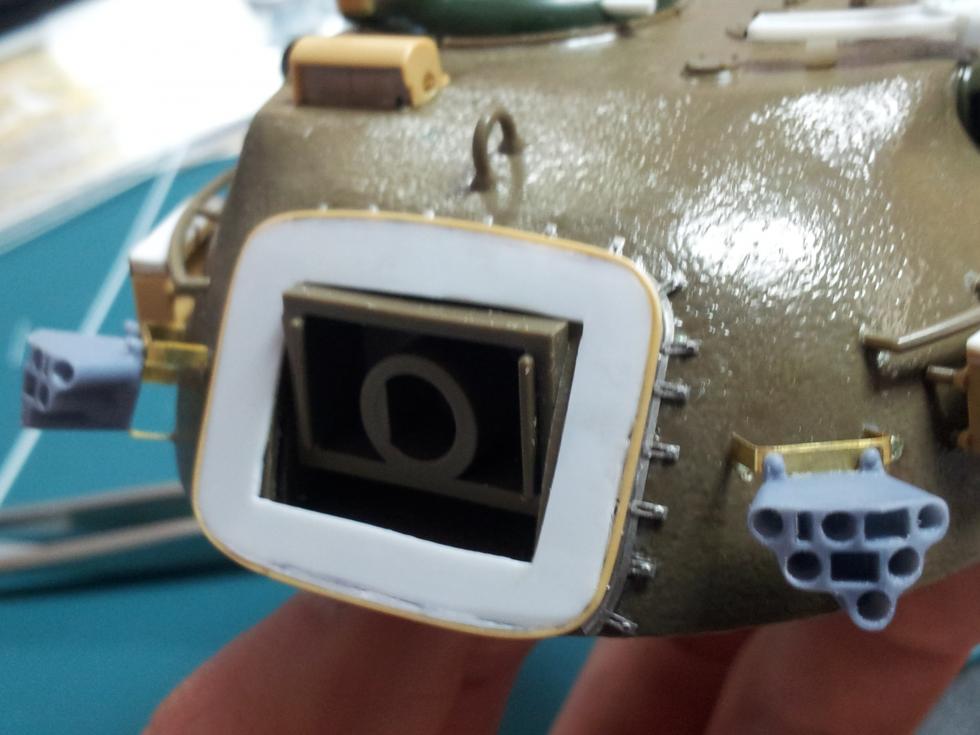

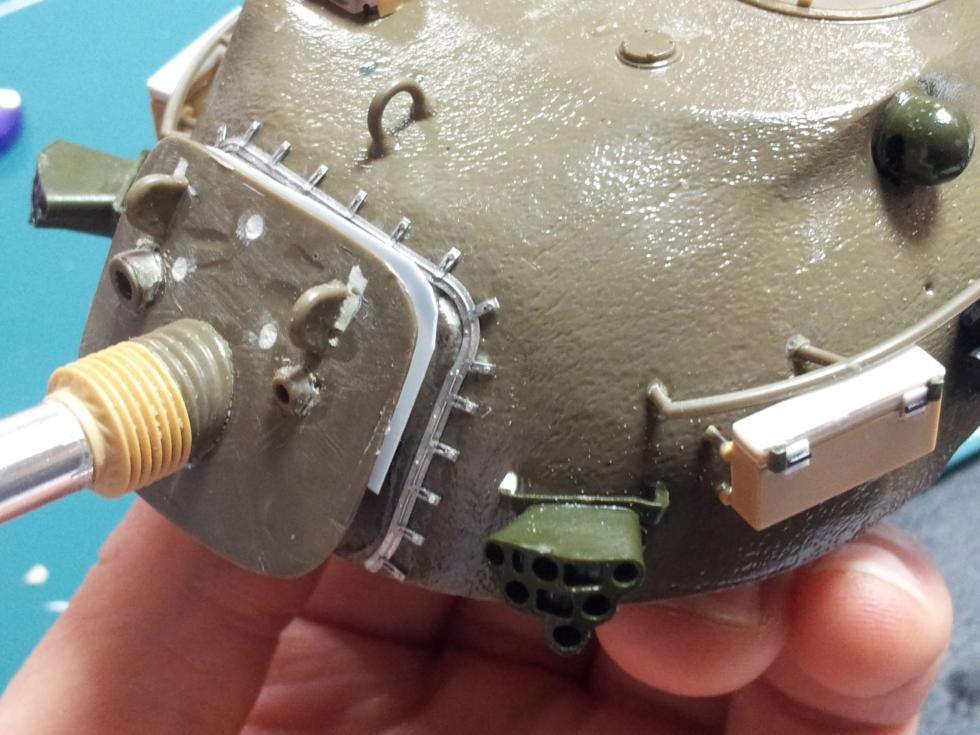

적용하면 이렇게 됩니다.. 순접으로 접착했는데요.. 자세히 보면 디테일이 상당합니다 ('0' ) 만들어 붙이면서도 감탄을 했네요~

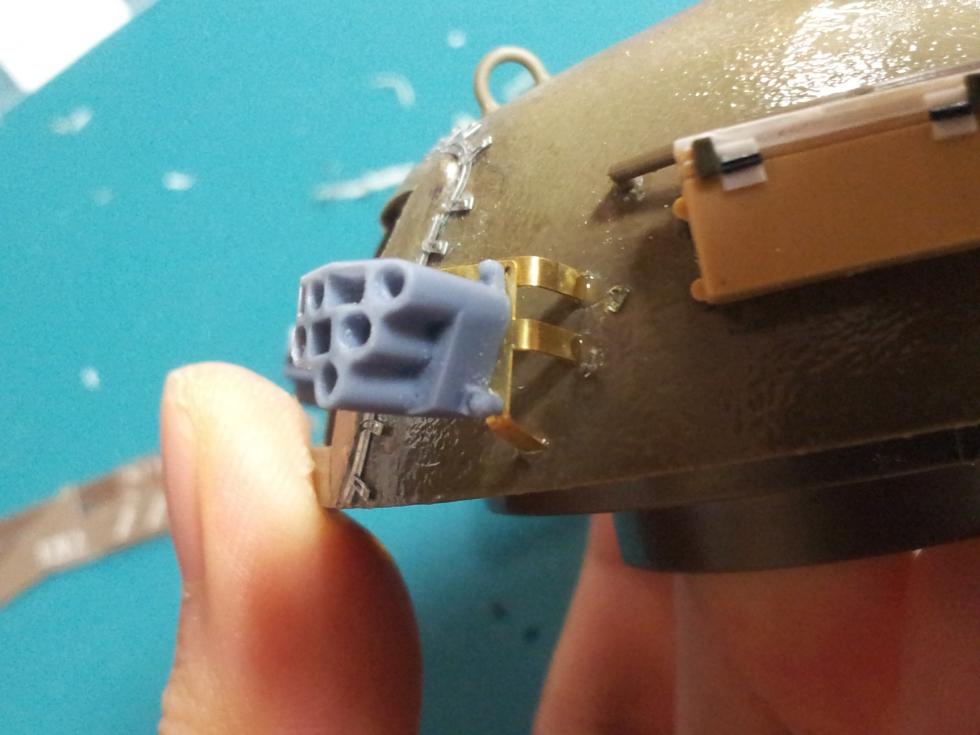

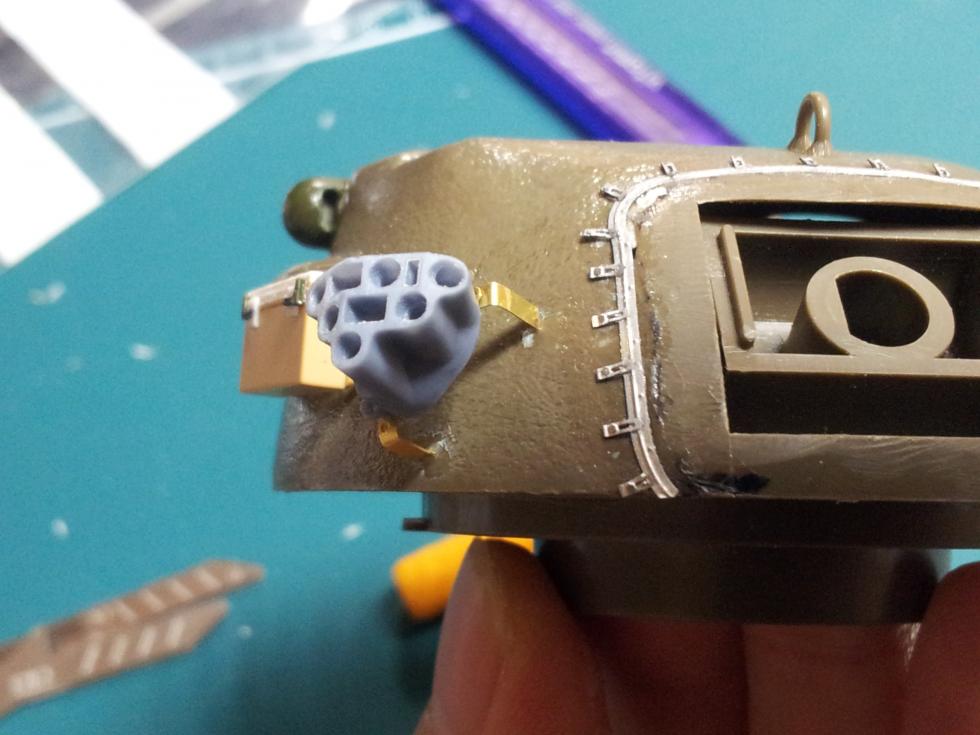

이미 만들어 붙였던 연막탄 발사기도 레진과 에칭으로 바꾸어 주었습니다.. M60용이라 각도는 조금 조절해 주어야 하구요~ 제 취향에 따라 역시 발사기의 안면 부분은 각도를 가파르게 갈아냈습니다 ('0' )



레진 부품으로 더 정확한 모습을 띠고 있는데요.. 예를 들자면 볼트 디테일은 레진의 정밀도로선 당연한거고, 이쪽면은 반대 쪽에 비해 사각형 디테일이 더 되어 있지요

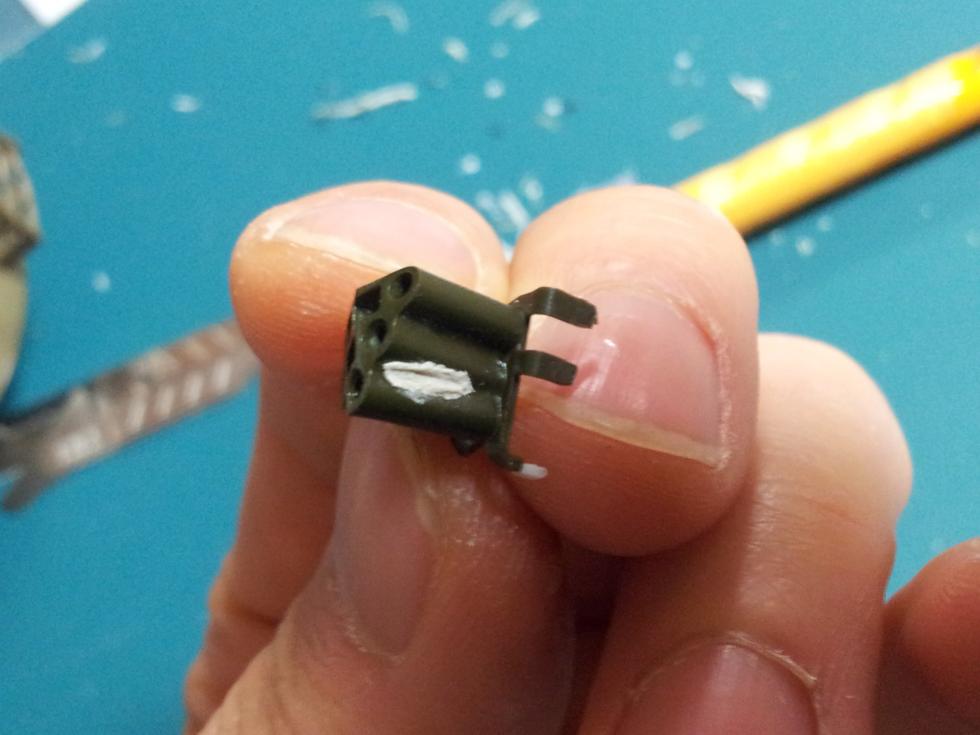

기존 부품은 수축부분이 있지만 그 외에도 측면의 사각형(?) 디테일이 없습니다.. 뭐 이대로 써도 상관은 없습니다만..


실제 연막탄 발사기는 이렇다죠

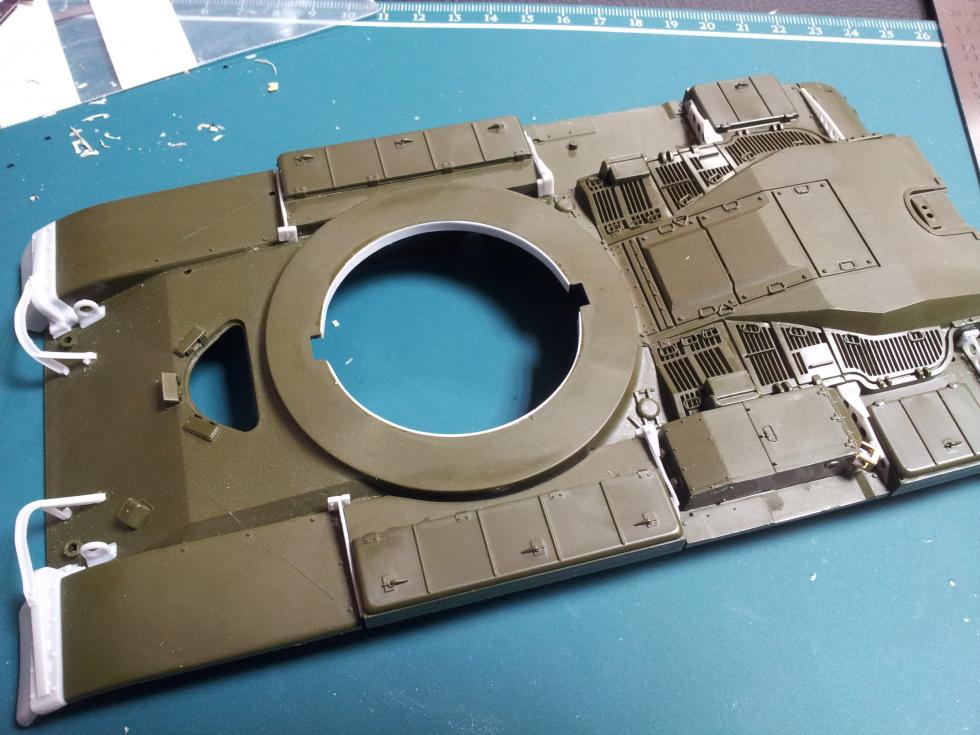

다음은 포탑의 디테일을 완성하기 앞서 차체 포탑링을 0.3미리 플라판으로 보강해서 포탑이 꽉물리게 해주었습니다..

이렇게 한다음 포탑을 물리고 반복해서 회전시켜 잘 돌아가게 하면 됩니다 ('0' )



용호전차의 환경센서는 M1전차의 그 것과 참 비슷하기에 참조해서 만들었습니다.. 사진은 아카 M1A1 입니다..



이건 참고용입니다.. 자세히 따지자면 디테일이 제법 많네요~


머리 부분

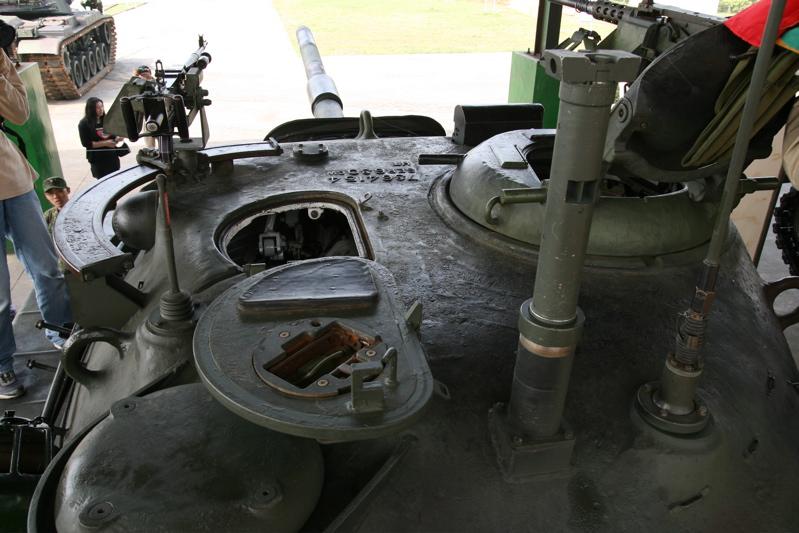

환경센서와 큐폴라 및 기총등이 잘 나온 사진이네요 ('0' )

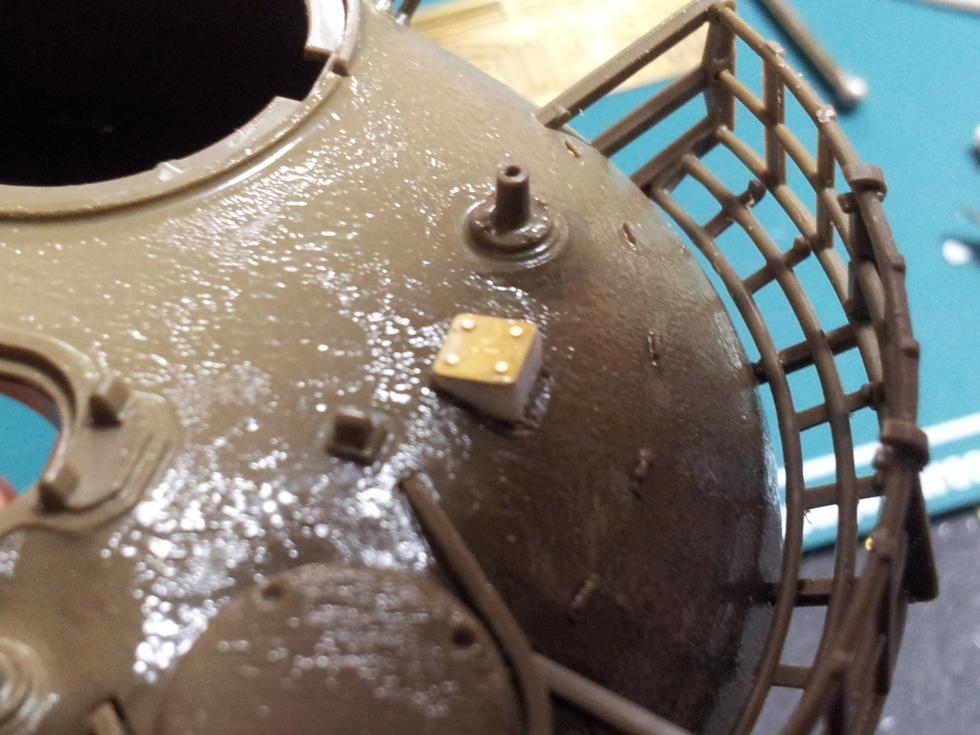

먼저 플라판을 적층하여 사각형 기초(?)대를 만듭니다.. 윗면은 에칭에 활용할 부분이 있어서 그대로 썼습니다 ('0' )

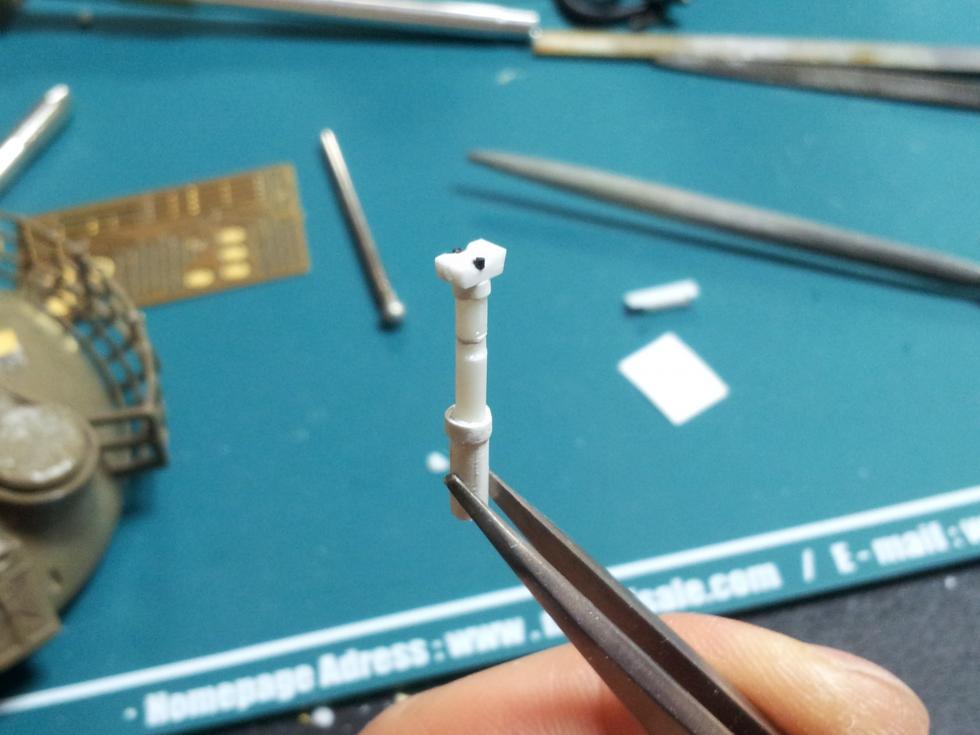

2미리 플라봉과 플라판 및 플라페이퍼, 런너 등을 활용해 만들었습니다.. 플라페이퍼를 둘둘 말다 보니 원형이 매끄럽진 못하니 양해바랍니다 ('0' ) 자작이 뭐 그렇죠~

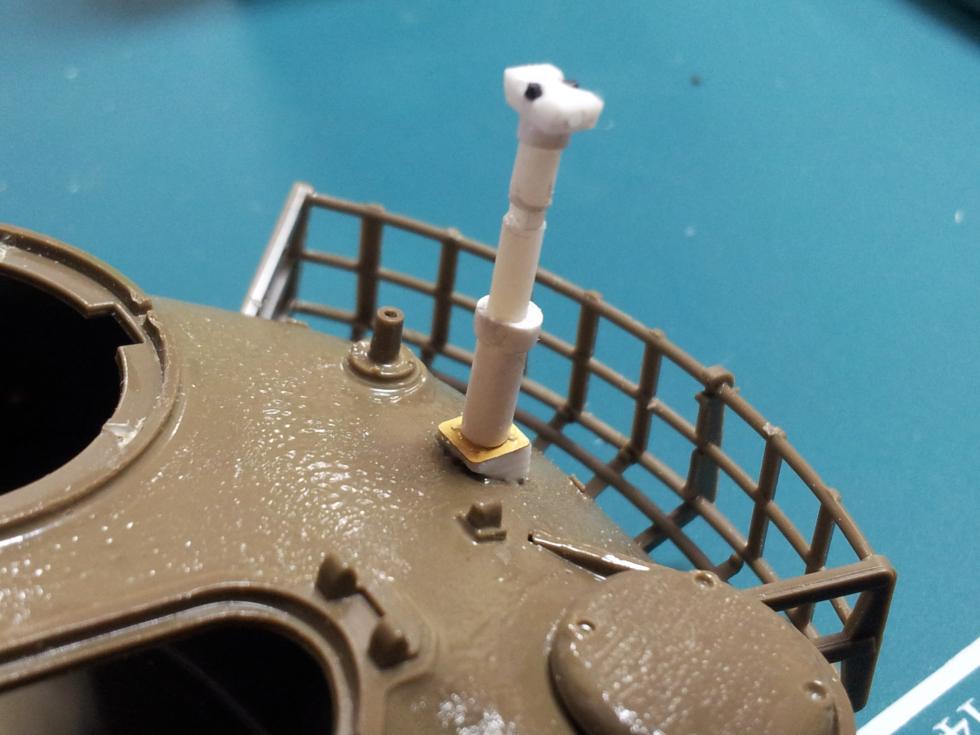

환경 센서 완성! ('0' ) 이 작업만 해도 두어시간은 훌쩍 가더라구요~ 뭔 시간이 이리 잘 가는지;;

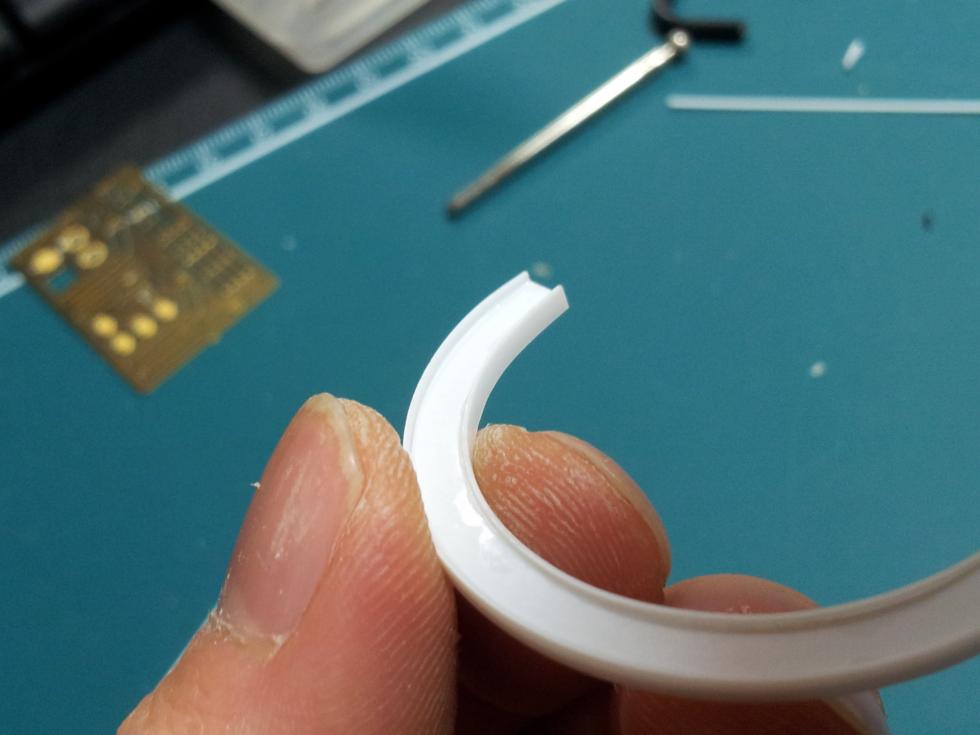

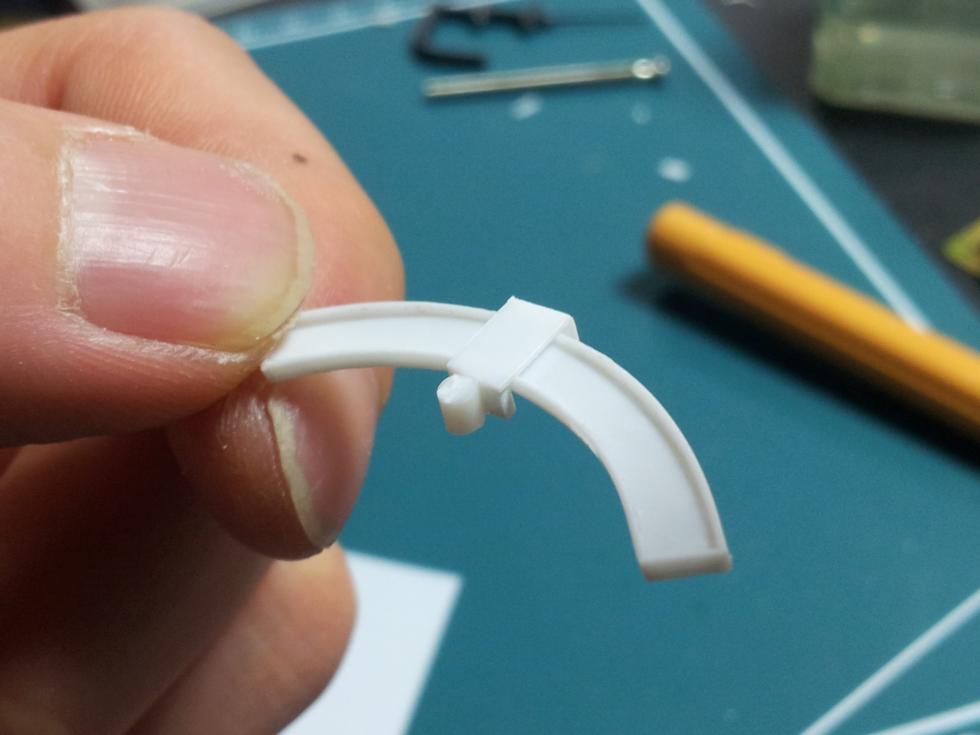

이건 기총 거치대 입니다.. 규격은 잘 몰라서 아카 K1A1을 참고해서 만들었습니다.. 컴파스+아트나이프가 결합된 도구로 원형을 만들 수 있습니다..

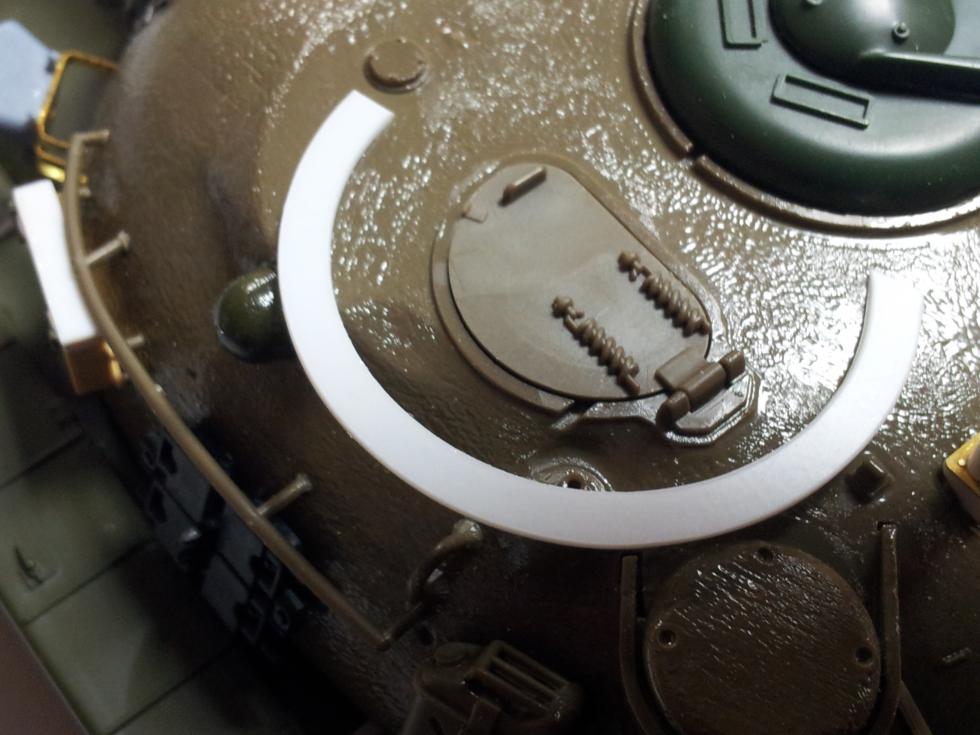

그 다음 0.3미리 플라판을 얇게 잘라서 안과 밖에 대주고 H빔처럼 만듭니다.. 단 바닥은 면에 맞게 다 깍아내야 하므로 상면만 신경써서 만들어 주면 됩니다..



기총 거치대도 플라판과 2미리 플라봉으로 만듭니다.. 세세한 디테일은 런너등으로 나중에 만들어 주었습니다..

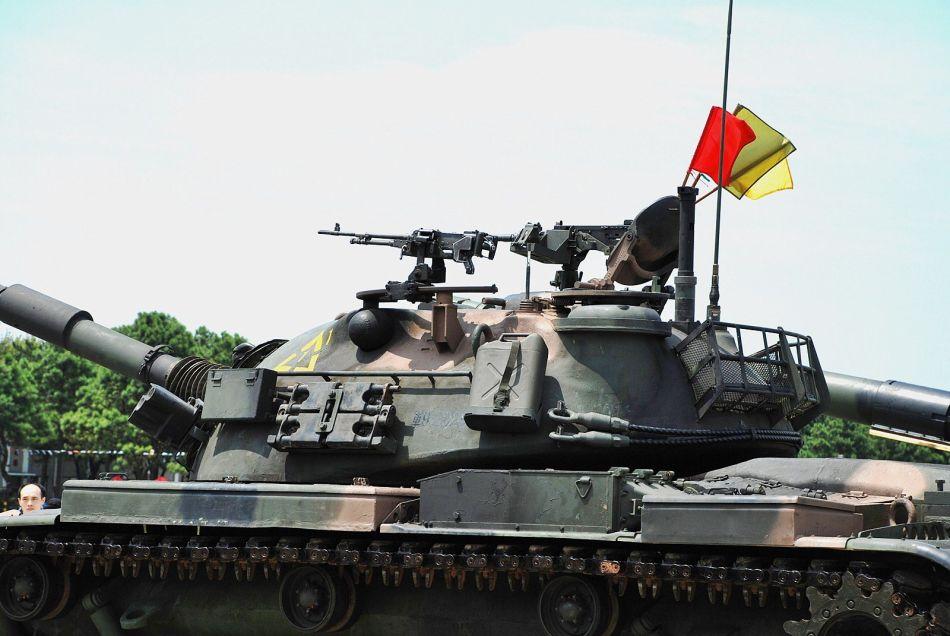

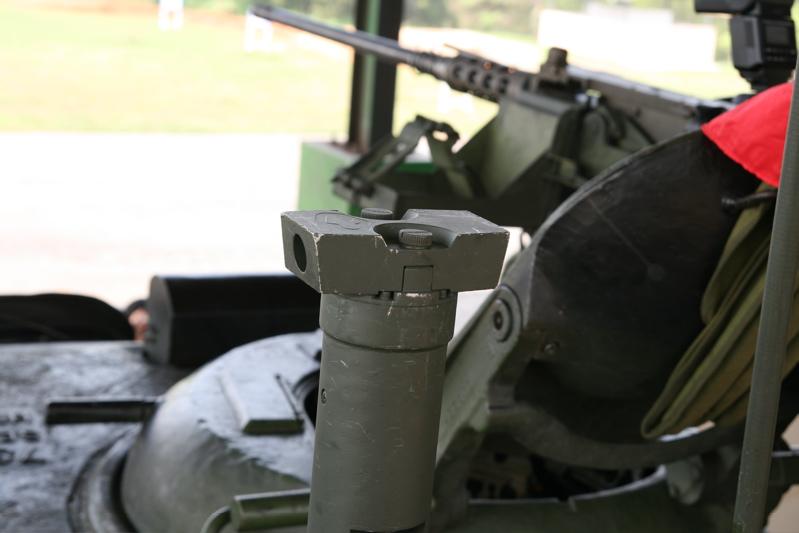

참고 사진을 보시죠..

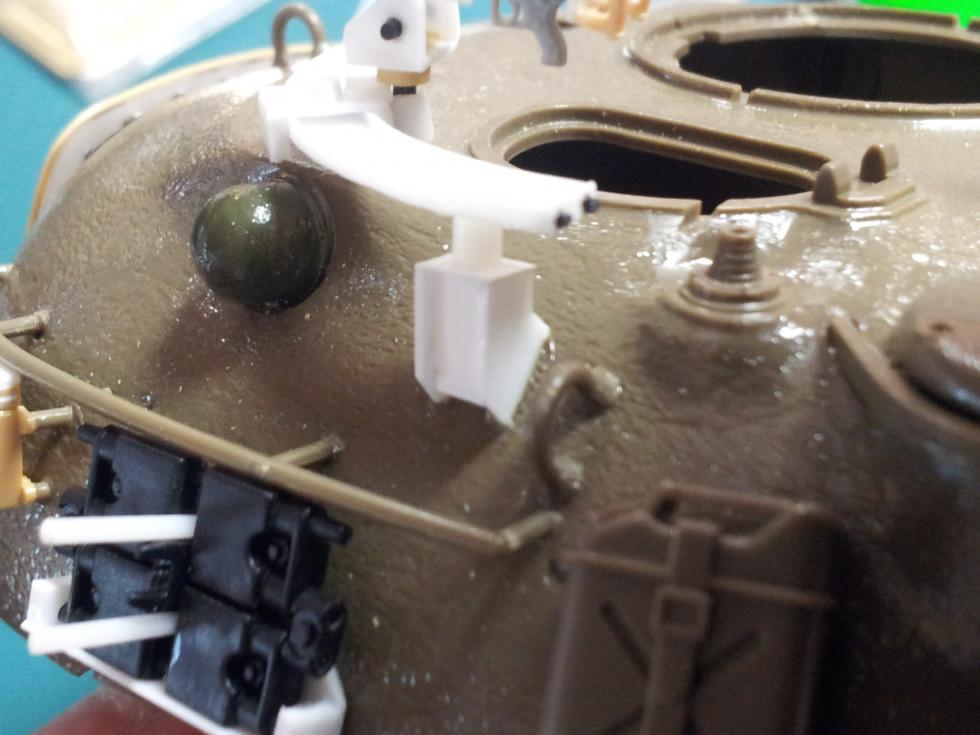

포탑 측면에 붙는 지지대도 있으니 만들어 주어야 합니다 ('0' )

대충 눈대중으로 만들어 준것이라 정밀하진 않고, 비슷하게 만들면 저로선 성공입니다 ('0' )

다음은 M48H의 기관총인 M240을 만들어야 하는데요, 첨엔 이걸 자작하려고 했다가 기성품이 있으면 더 쉬울 것 같아 찾아 보았습니다..

드래곤 기관총 셋트에 M249가 있길래.. 이걸 개조하면 되겠구나(?)하고 짐작하고 샀는데..


자세히 보니 모양도 틀리고 길이도 다르고.. 어? 이게 아닌데.. M240과 M249는 완전히 다른 기관총이더군요.. 7.62미리와 5.56미리라 체급부터 다릅니다;;
어이쿠 그럼 자작해야 되나;; 하고 고민을 하고 있었다가.. ('0' );;

나중에 다시 보니 엥? L7 A2라는 기관총이 M48H의 기관총과 똑같이 닮은 겁니다.. 그래서 검색 해봤더니.. 같은 기관총이더군요 ㅋㅋㅋ 제가 좀 무식합니다 ('0' );;
그래서 산 기관총 셋트를 잘 활용해서 기관총을 손쉽게 만들수 있었습니다.. 여담이지만 K1A1에 부실한 M60 기관총은 드래곤 베트남전 기관총 셋트를 활용하면 된답니다~

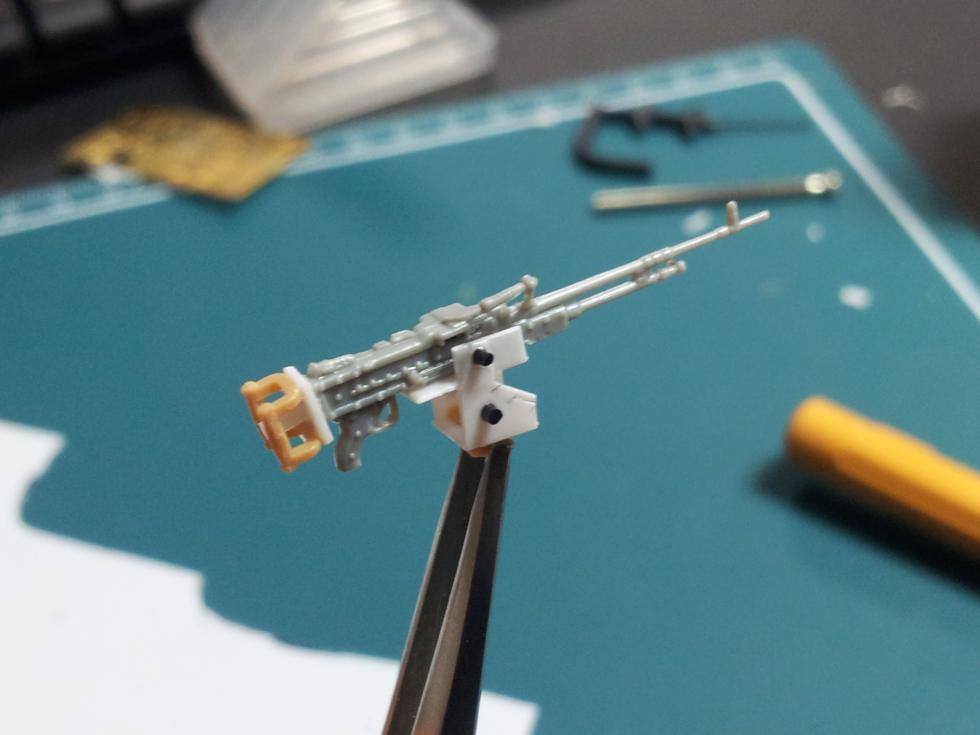

개머리판은 잘라버리고, 아카 K1A1에 있는 기관총 손잡이와 플라봉을 뒤에 접착해 주었습니다.. 나머지는 플라판과 런너로 자작했습니다.. ('0' ) 기성품이 없었다면 다 자작해야 했을텐데, 그럼 시간이 너무너무 많이 걸렸을 겁니다..

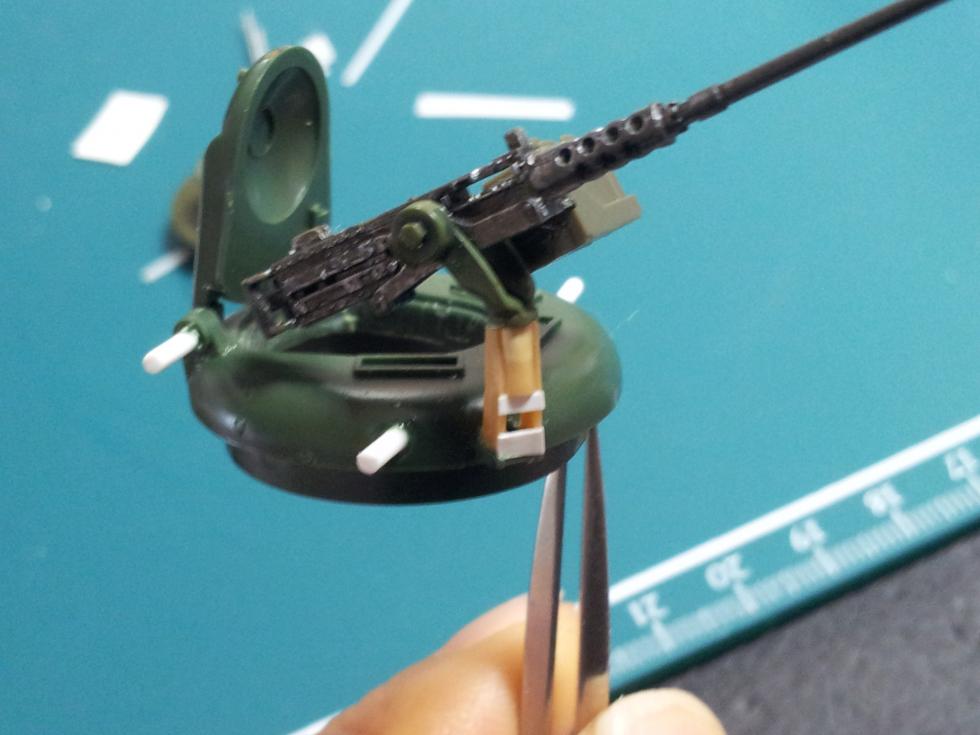

큐폴라에 중기관총 거치대를 만들고 큐폴라 옆에 있는 철봉(?) 같은 부분도 1미리 플라봉으로 붙였습니다.. 뭐에 쓰는건지는 모르겠네요 ㅎㅎ
기관총은 타스카 별매입니다.. 일단 갖고 있는 것이 수량이 모자라서 아카 K1A1에 장착했던 것을 빌려왔습니다 ('0' );;

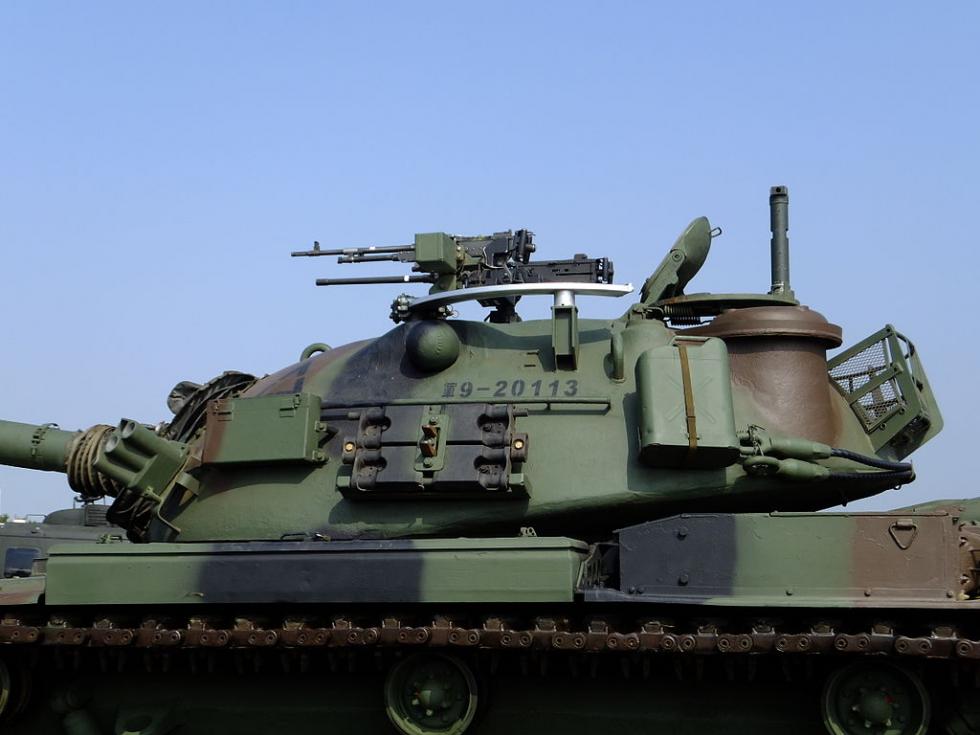

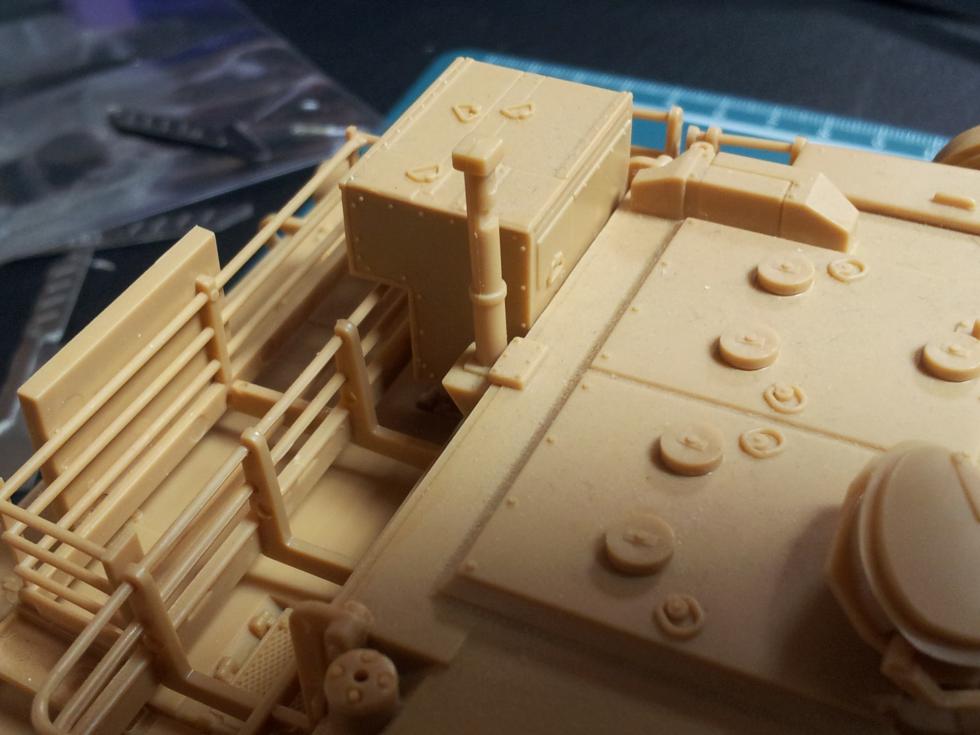

다음은 예비 캐터필러 거치대(?)를 만들 차례입니다.. 일단 참고 사진을 보면 어떤 거치대에 얹혀져 있는 것을 볼 수 있습니다.

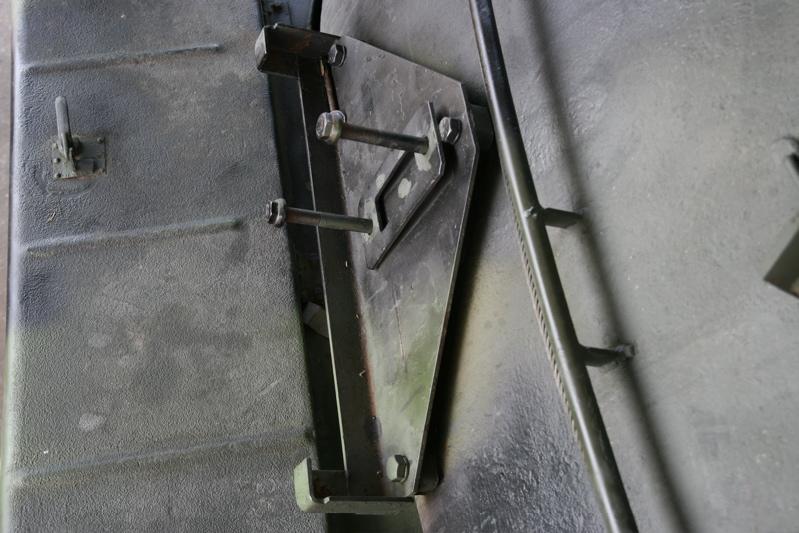

실제로 자세한 모습이 나온 사진이 있네요~

삼각형 모양의 철판에 강철봉과 나사등으로 결합되는 모양입니다 ('0' )

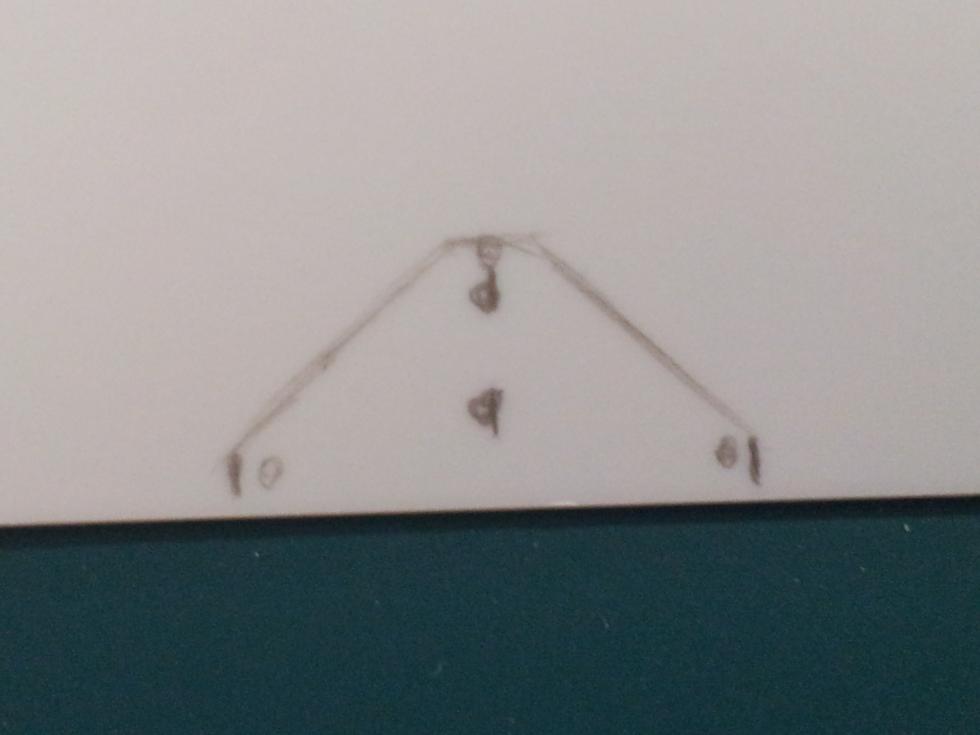

도면도 없고 활용할 줄도 모르니 저는 그냥 바로 갖다대고 만듭니다 ㅋㅋ ('0' ) 연필로 대충 모양을 잡고 잘라내고 디테일을 플라판으로 만듭니다..

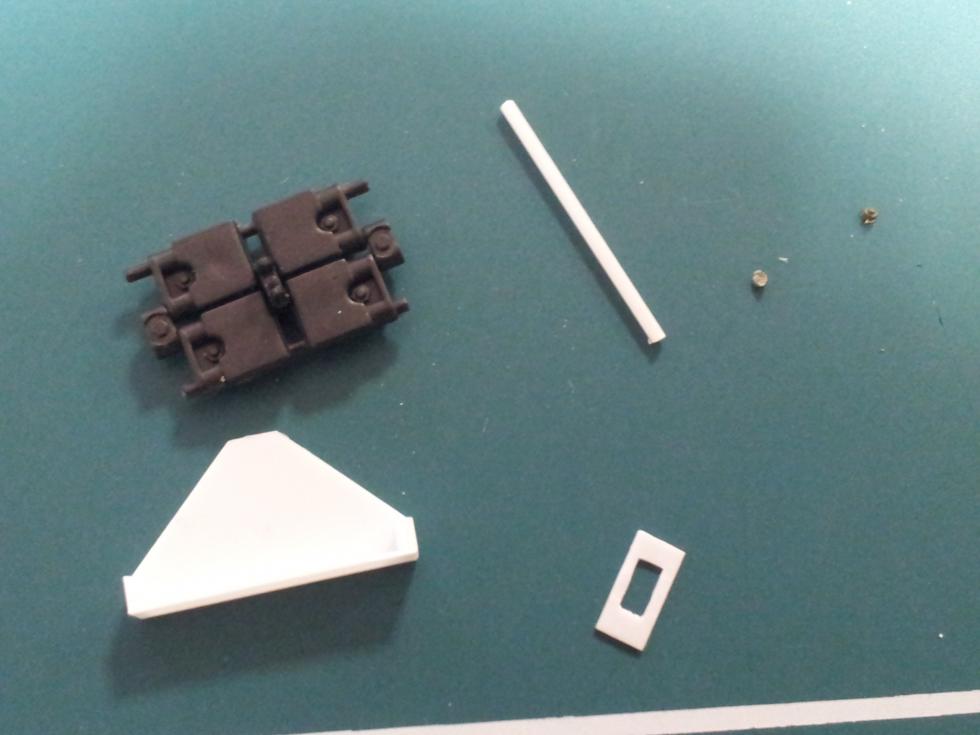

준비물이 갖춰졌네요 ('0' ) 1미리 플라봉과 우측 상단의 볼트는 안쓰는 M60 바퀴에서 떼온 볼트입니다 ㅎㅎ

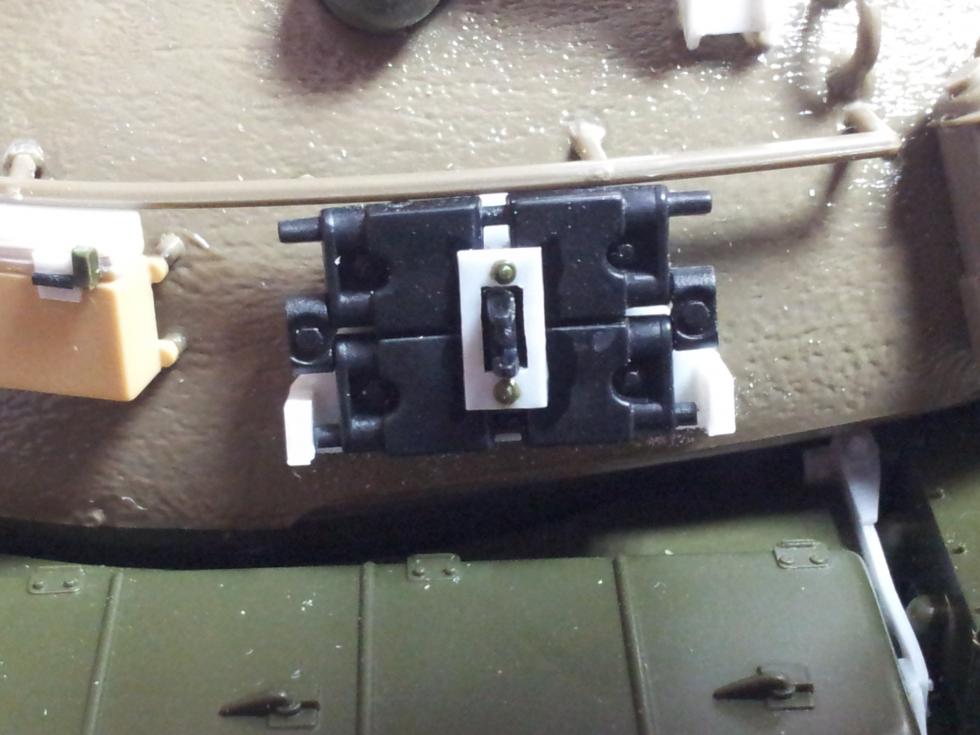

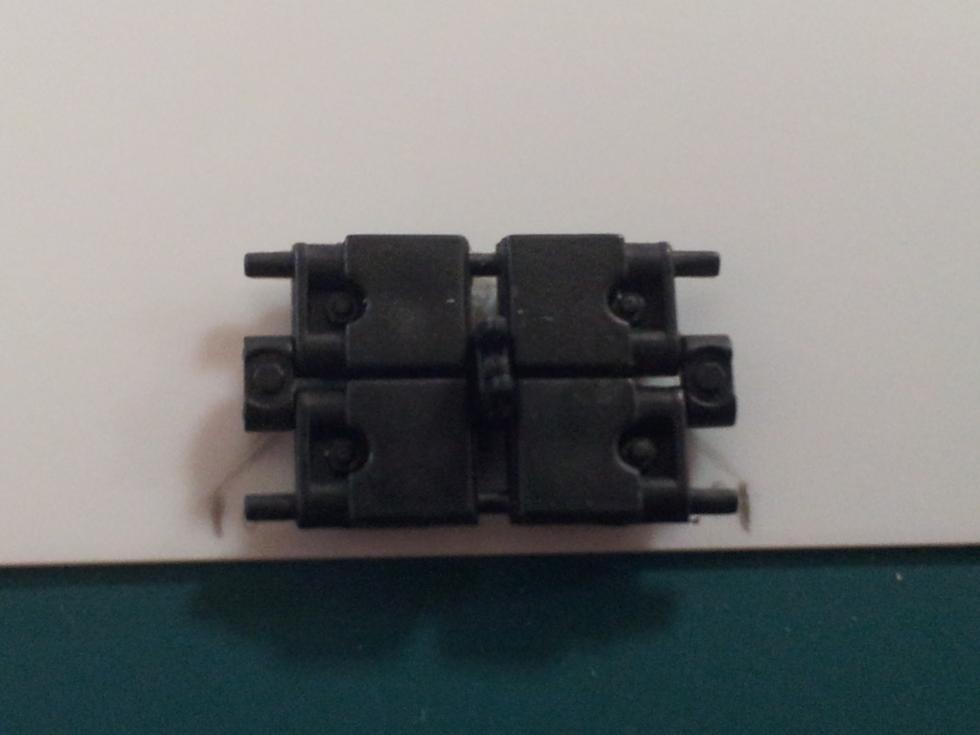

갖다 붙이고 자리를 잡은 다음 트랙도 접착하고, 고정봉을 표현하고자 플라봉을 끼워서 접착합니다.. 그다음 고정하는 격막을 더 붙여 주면 끝이죠~ ('0' )

대충 이런식으로 완성입니다.. ('0' ) 비슷해 보이시나요 ㅎㅎ

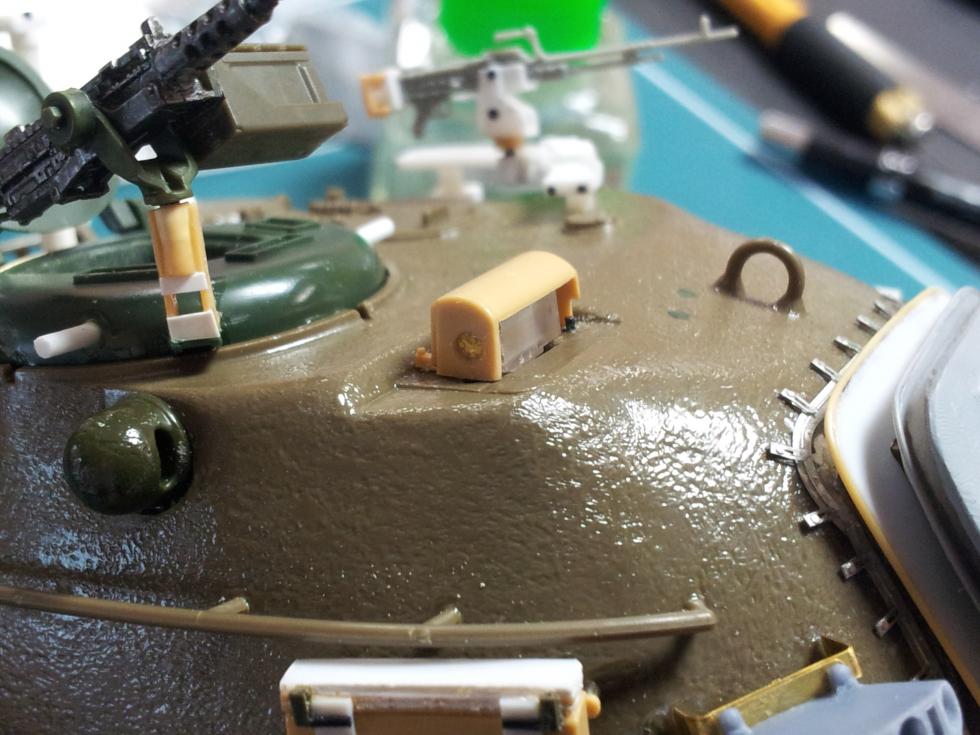

참 에칭에는 포수조준경 옆에 재현하기 어려웠던 부분의 디테일이 있더군요 ('0' ) 그래서 핀바이스로 얇게 구멍을 뚫고 에칭을 넣어 주었습니다..
유용했습니다 이 에칭! 포기하고 넘어갔었는데 말이죠!

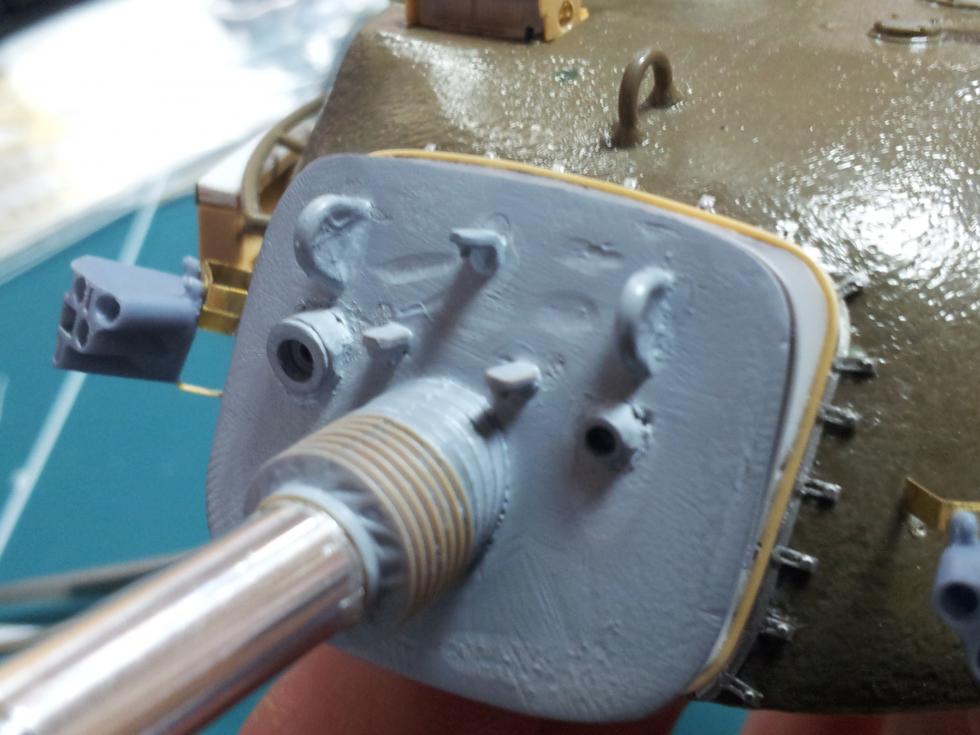

포방패 쪽도 마무리 되어 갑니다.. 바닥면은 플라판으로 만들고 접착했습니다.. 완성 하려면 에폭시 퍼티 등으로 빚어주어야 하겠지만 일단 만들 수 있는 기초를 만드는 겁니다..


포방패의 보통 IR거치대로 쓰이는 저 뿔(?) 같은 부분은 타미야 및 아카의 M60 부품에서 그대로 가져와서 잘라 붙인 것입니다.. ('0' ) 용호전차는 IR 서차라이트를 안쓰므로 그냥 붙어만 있는 거지요~

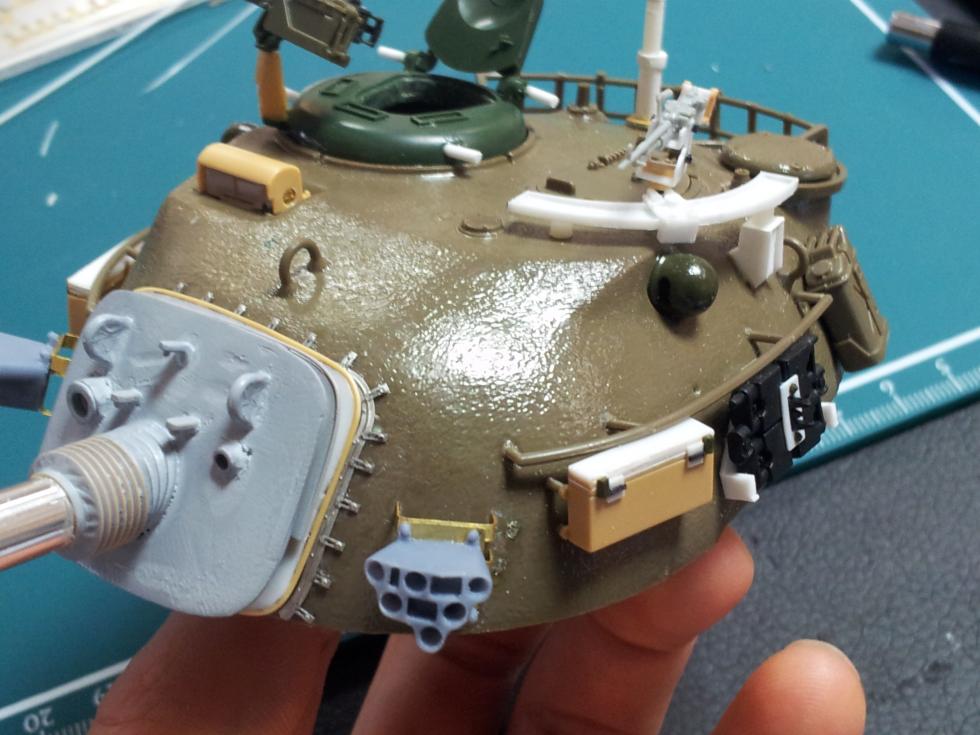

이로서 용호전차의 포탑은 95% 완성되었습니다.. 5%는 약간의 마무리 즉 홈메우기, 포탑 퍼티질 및 미흡한 부품 조립만 하면 끝나는 겁니다..('0' )

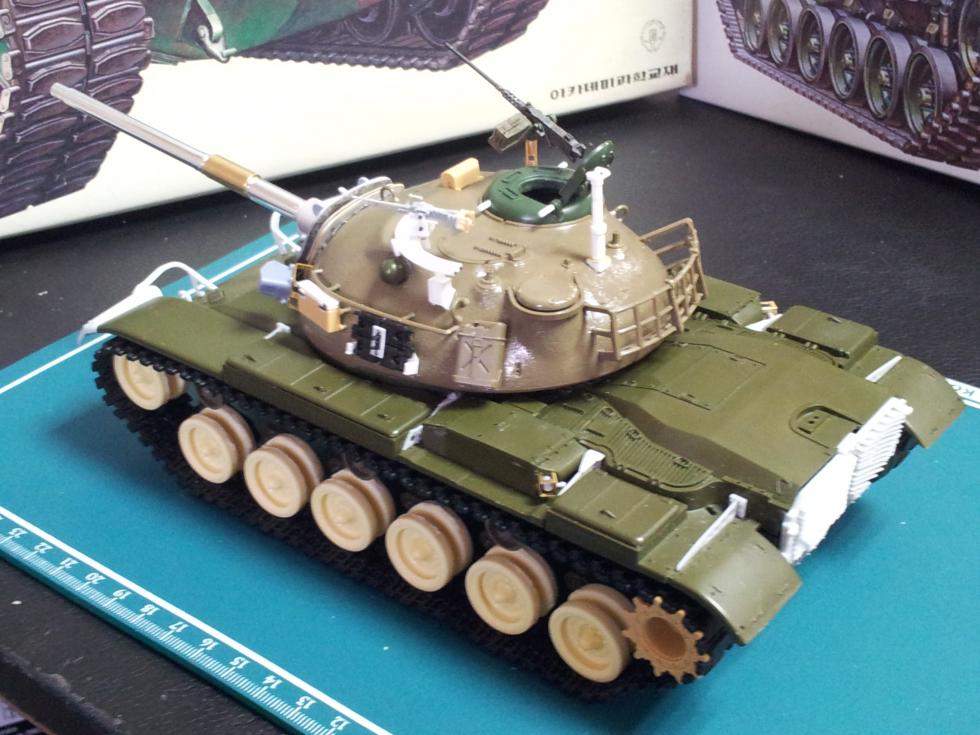

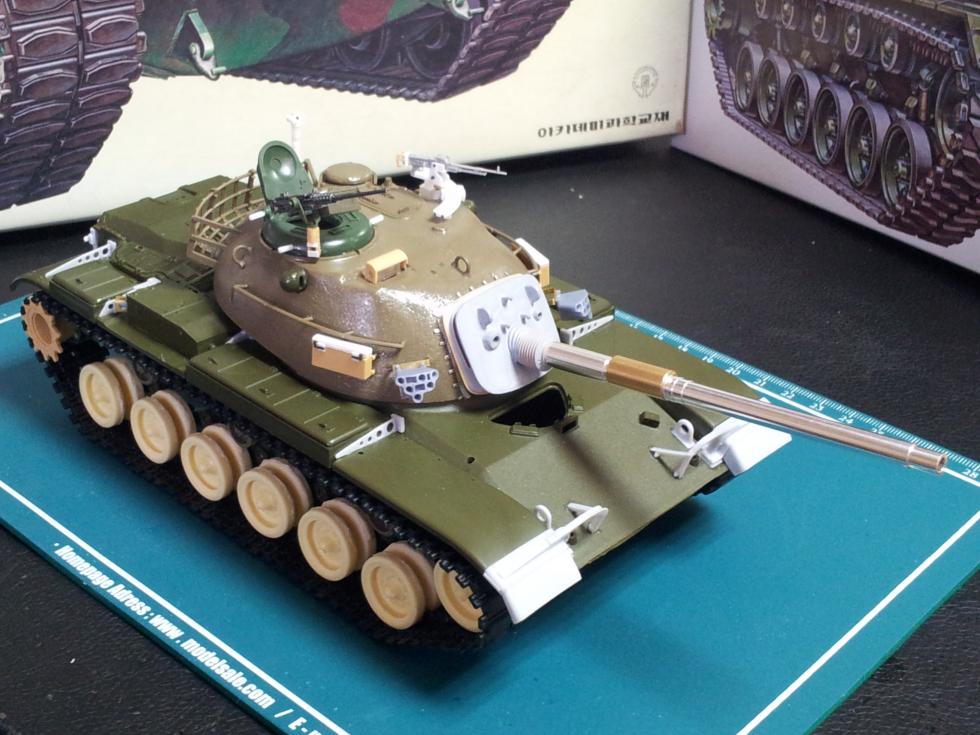

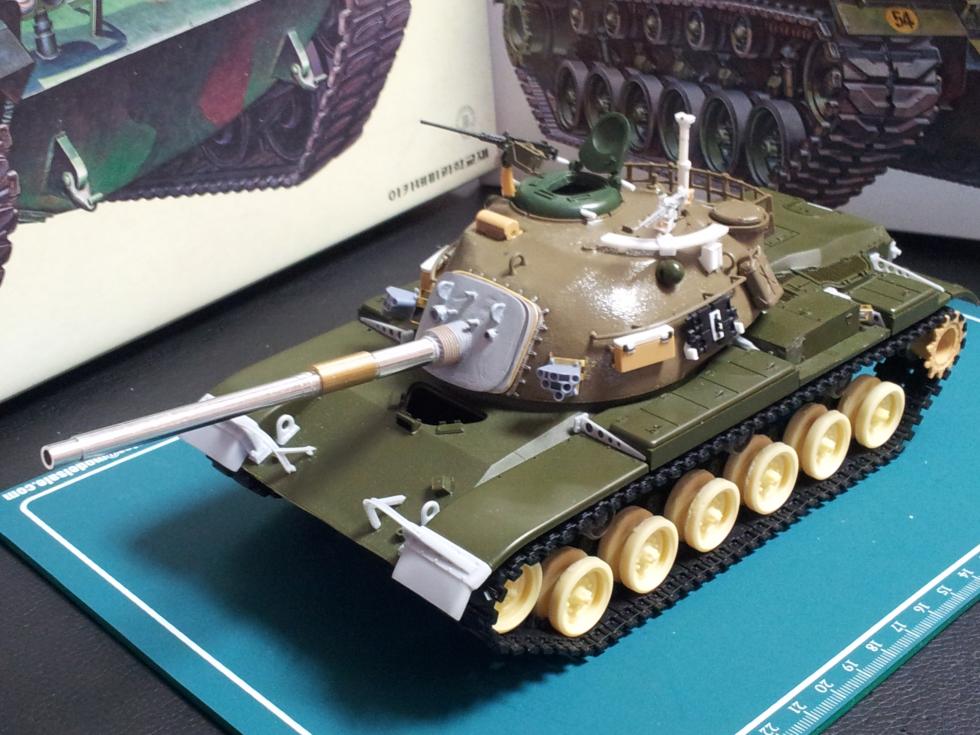

거의 완성 직전입니다.. 차체의 세부 디테일 부품과 퍼티질만 하면 완성될 겁니다.. 다음엔 완성하고 서페이서 뿌린 모습을 보실 수 있을 듯~

서스펜션을 좀 낮게 한 것이 더 보기 좋은 것 같습니다.. 묵직해 보이죠



포방패 부분은 저번 M48A3K 때보다 더 좋은 결과를 얻은 듯 합니다..에칭의 도움으로 더 재미있는 작업을 했습니다.. Defmodel에 다시 한번 감사를 표합니다 ('0' )/


그럼 다음에 완성으로 찾아 뵙겠습니다.. ('0' )/

× ❮

❯
