어린이 날 만들기 시작했던 비스마르크가 하루만에 진도가 제법 나갔습니다.. 왜냐하면 부품이 많지 않으니까요 ('0' ) ㅎㅎ

전에 함교를 조금 손보고 다른데는 손 안보겠다고 했지만, 참새가 방아간을 그냥 못 지나가듯 결국 손을 대고 있습니다..
다른 상부 구조물은 조립도 간단하고 그닥 손볼 곳은 없다고 생각하고 눈감고 넘어가지만 (사실 아는 것도 없는지라), 유독 함교 부분은 그냥 넘어가지 못하고 계속 손보고 있습니다.. 10여년 전 처음 만들 때도 좀 부족하다 싶어서 지금까지도 뇌리에 남아 있는 부분입니다;;

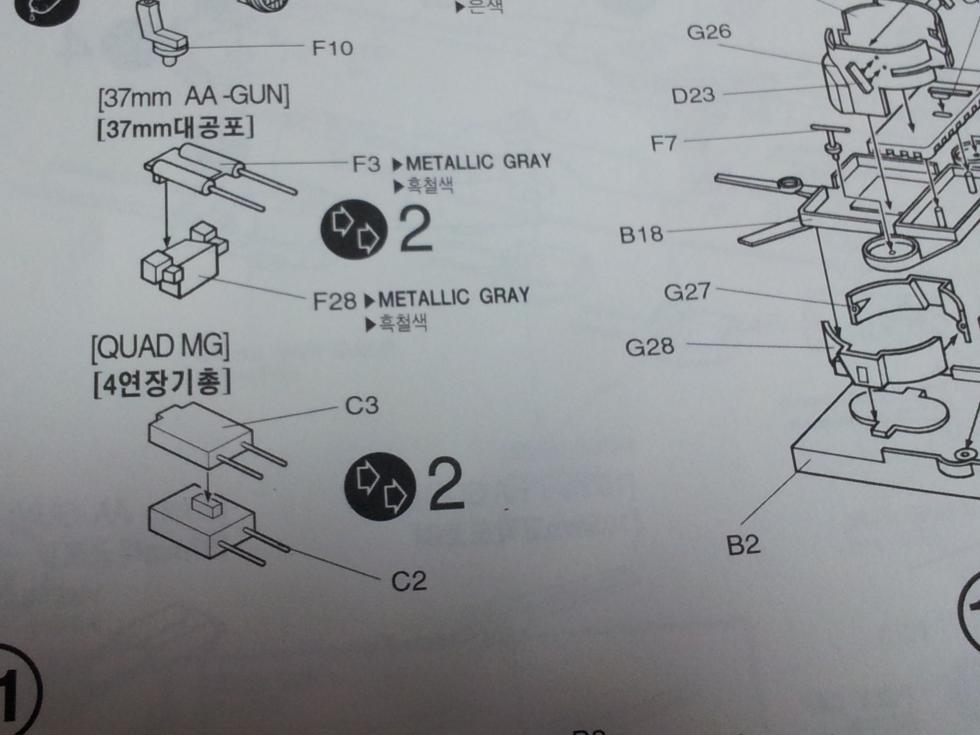

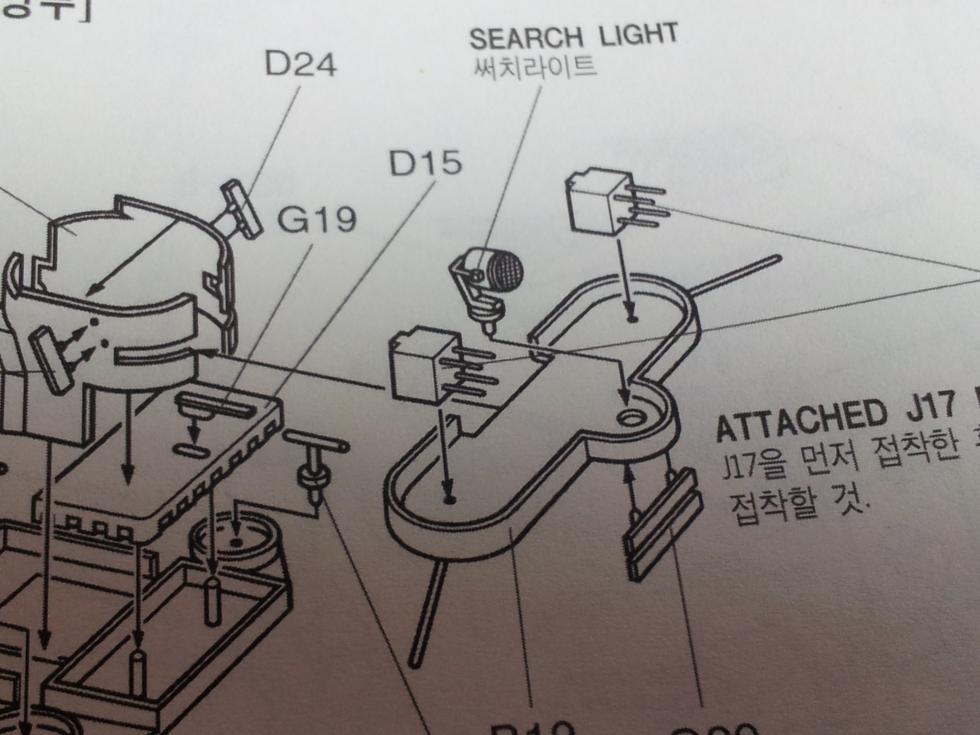

다음 조립 설명서를 보시죠~

1/350 스케일에서 기관총 부품이 정밀해봐야 얼마나 정밀하겠습니까만은, 4연장 기총이라는 녀석은 좀 많이 떨어지네요 ('0' );;

맨 처음 만들 시절에는 그냥 하라는 대로 만들고 말았습니다만, 이젠 지시를 어기고 저 부품을 쓰지 않고 제 마음대로 만듭니다 ㅎㅎ

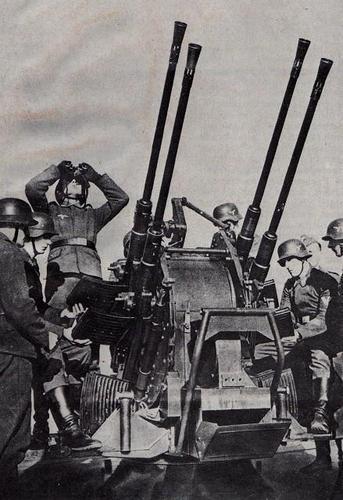

저 4연장 기관총은 독일 20미리 기관포입니다.. 육군용은 포방패도 있는 듯 한데, 비스마르크 장착된 4연장 20미리 기관포는 포방패 부분은 없어도 되는 것 같네요

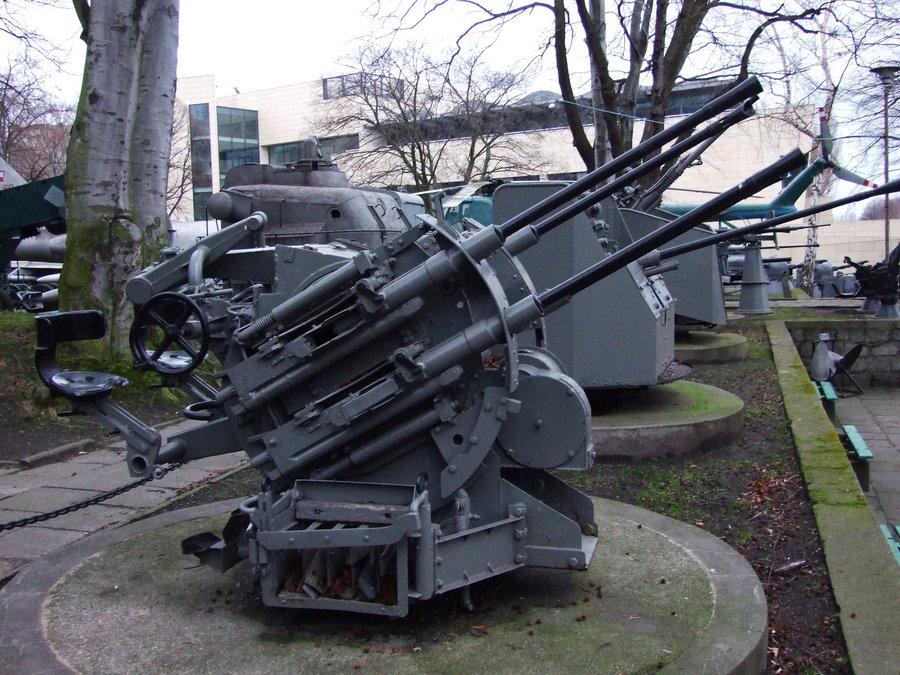

대충의 모습이 이렇습니다.. 총열과 총신 4개에 회전축과 받침대.. 그리고 의자등은 뭐 생략하는게 낫겠죠? ('0' );;


정면 모습은 이런 듯.. 탄창은 역시 생략해야 겠죠?? 너무 혼자만 정밀하면 다른 부품과 언밸런스 하니 적당수준에서 맞춰야 될 듯 합니다 ('0' )

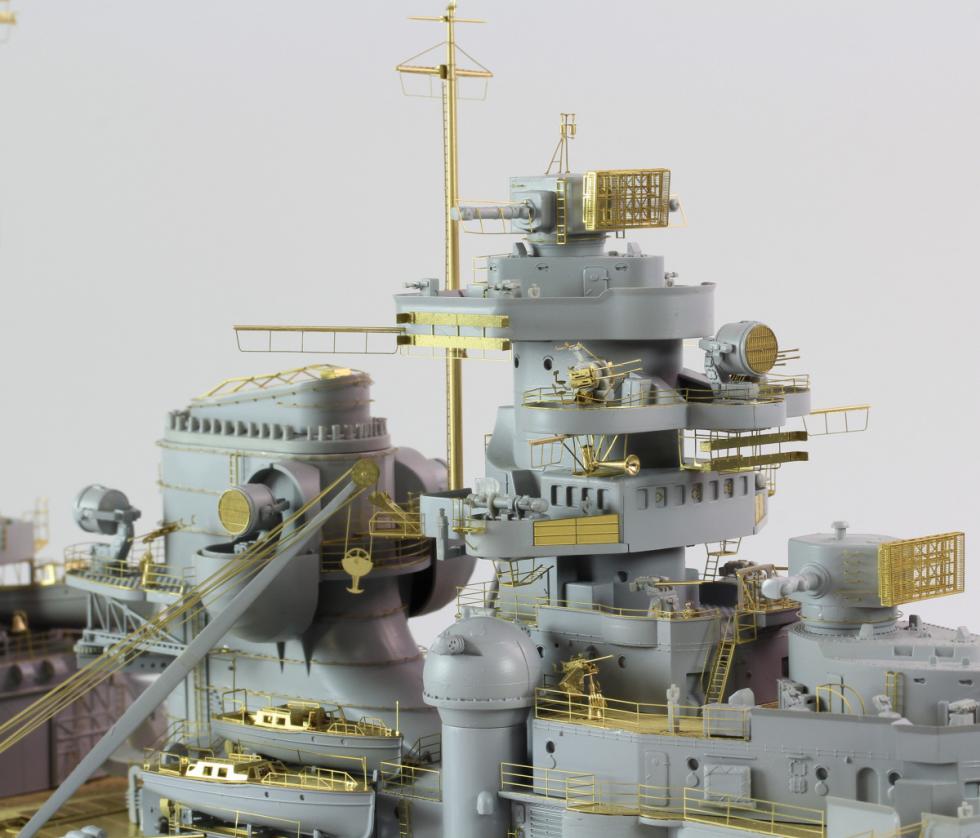

참고로 최근 발매된 1/200 트럼페터 비스마르크의 정밀 에칭인 폰토스의 작례도 참고해 봅니다.. (사실 제가 구할 수 있는 자료는 한계가 있어서 말이죠 ^---^)

굉장합니다.. 하지만 아카 1/350 비스마르크로 저렇게 하려는 건 절대 아닙니다 ㅎㅎ 함교에 장착된 4연장 기관포와 빠진 디테일만 참고하려고 합니다~

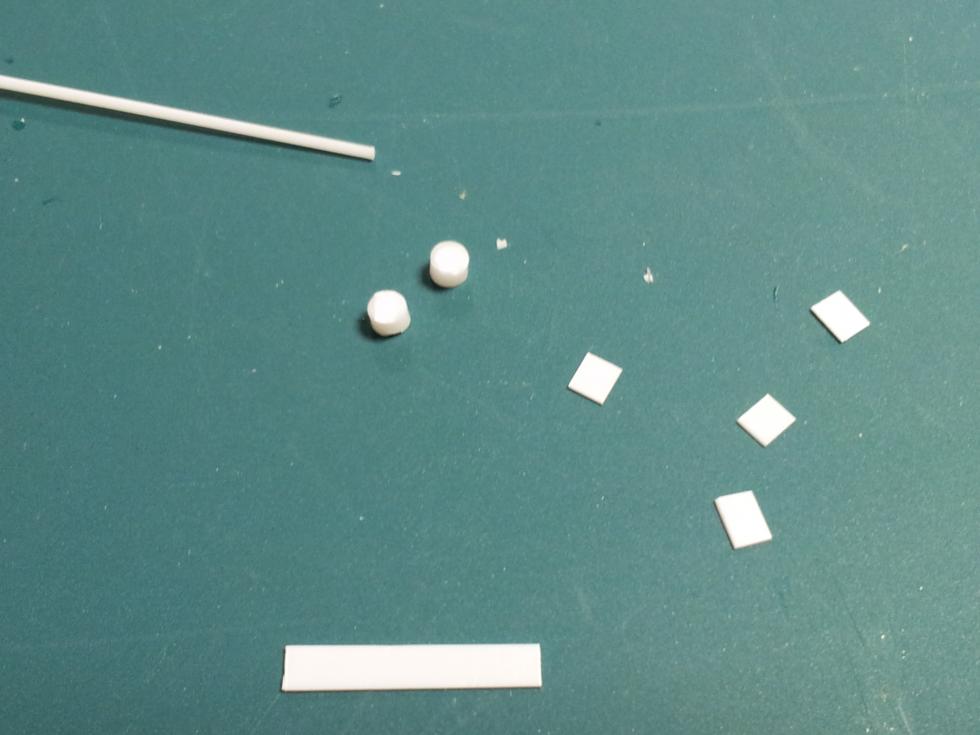

준비물은 1미리, 2미리, 3미리 플라봉과 0.3미리, 1미리 플라판 및 런너 입니다 ^----^

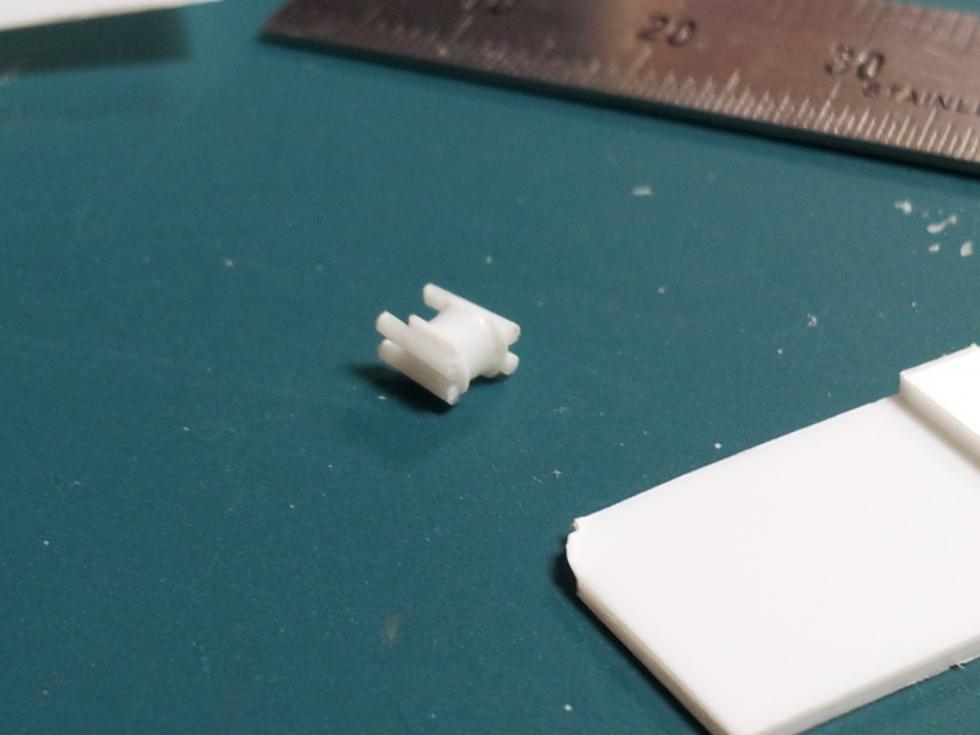

3미리 블라봉을 2mm 폭으로 자른다음 양 옆에 0.3미리 플라판을 대줍니다.. 그 다음 1미리 플라봉을 잘라서 기관총부분을 만들겁니다.. 1미리 플라판은 두개로 적층하여 받침대를 만들고 양 옆의 구조물도 추가하구요~




앞면의 둥근 반원은 2미리 블라봉을 반으로 자른겁니다.. ('0' )

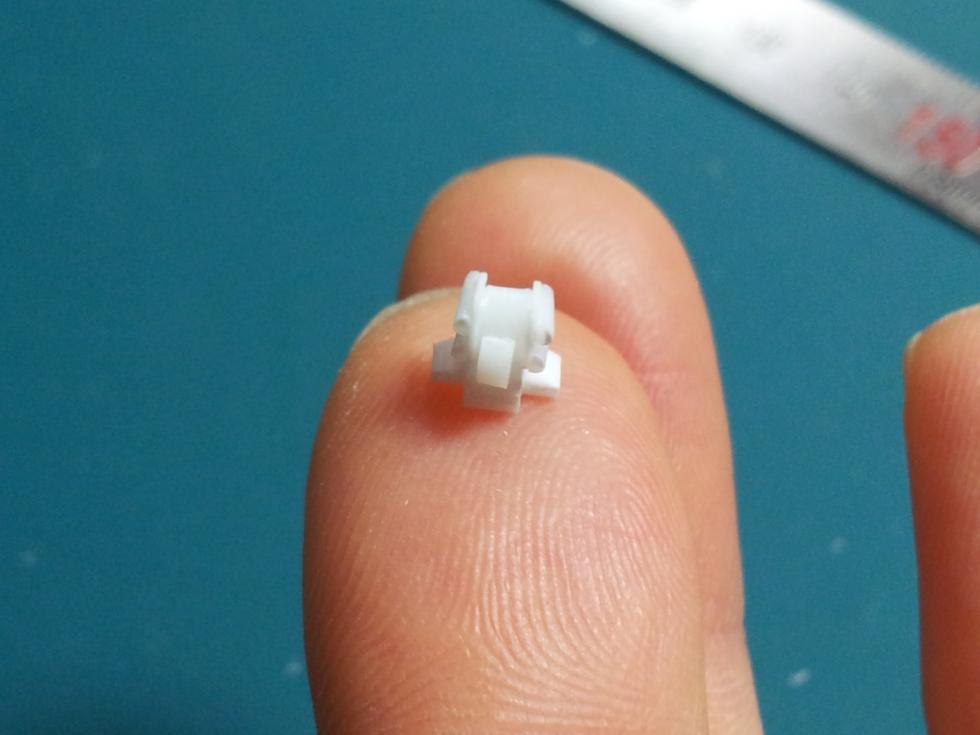

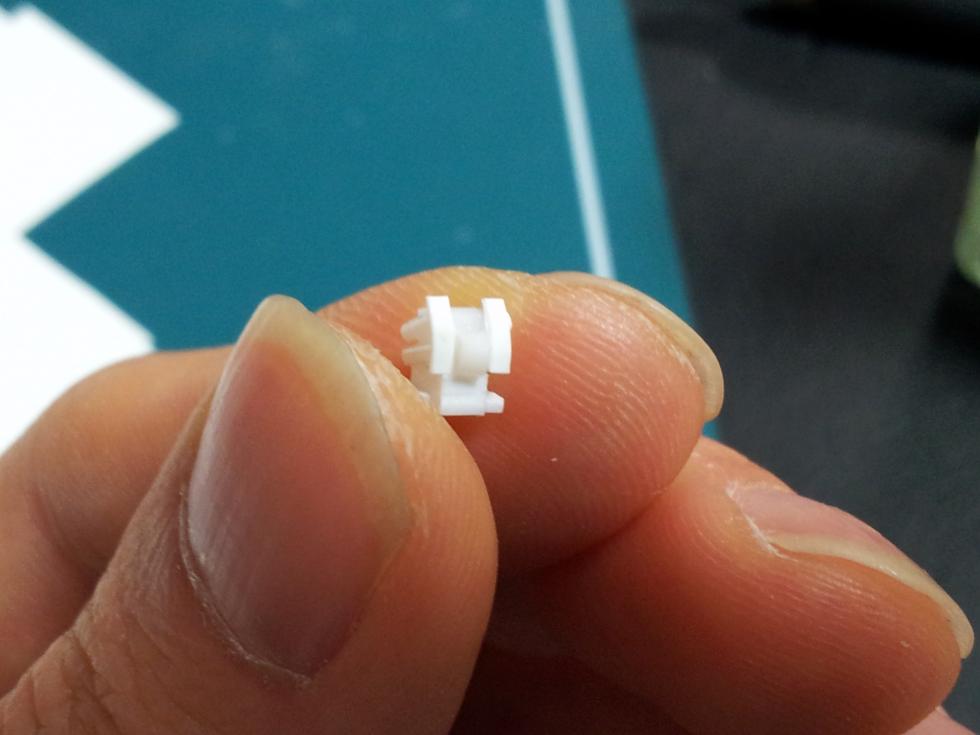

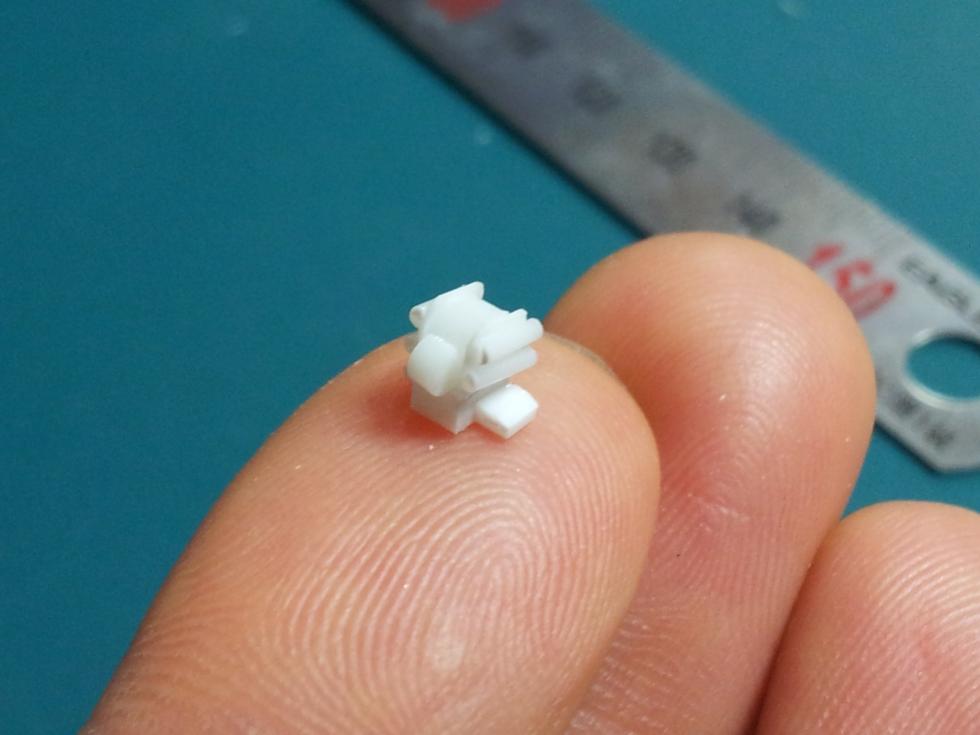

몸체가 완성된 것 같네요.. 이제 전면 장갑판(?) 같은 것과 총열만 접착하면 됩니다..

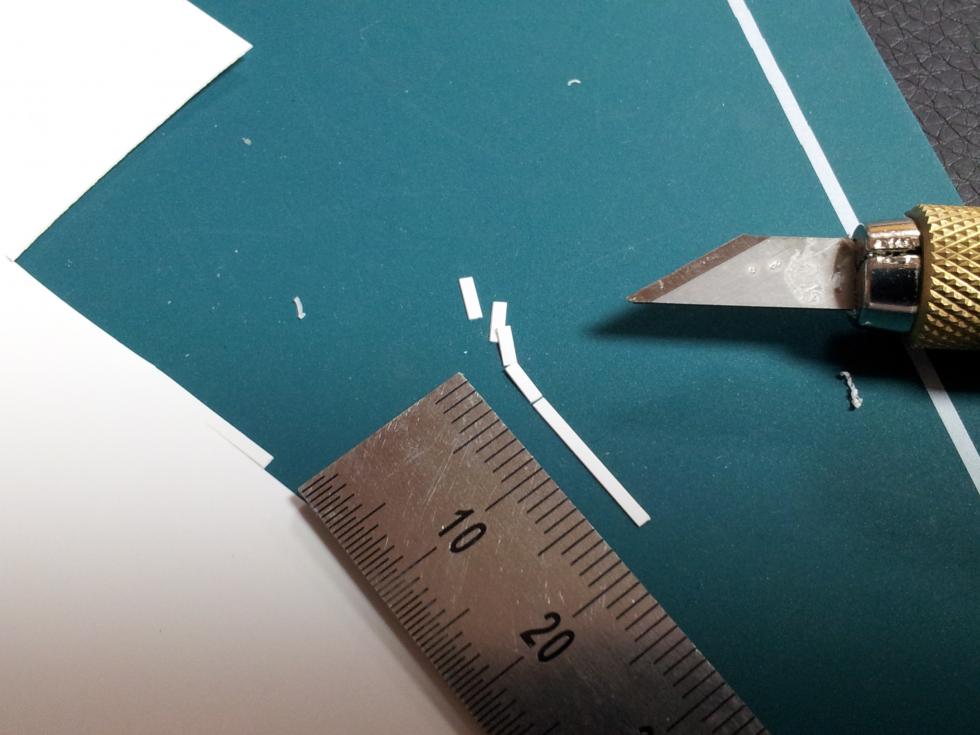

0.2미리 플라판을 3.5~4mm 길이 잘라서 4장 준비해 둡니다.. 만들고 있는 기관포 앞면에 접착하고 C자형태로 구부려 주면 됩니다..

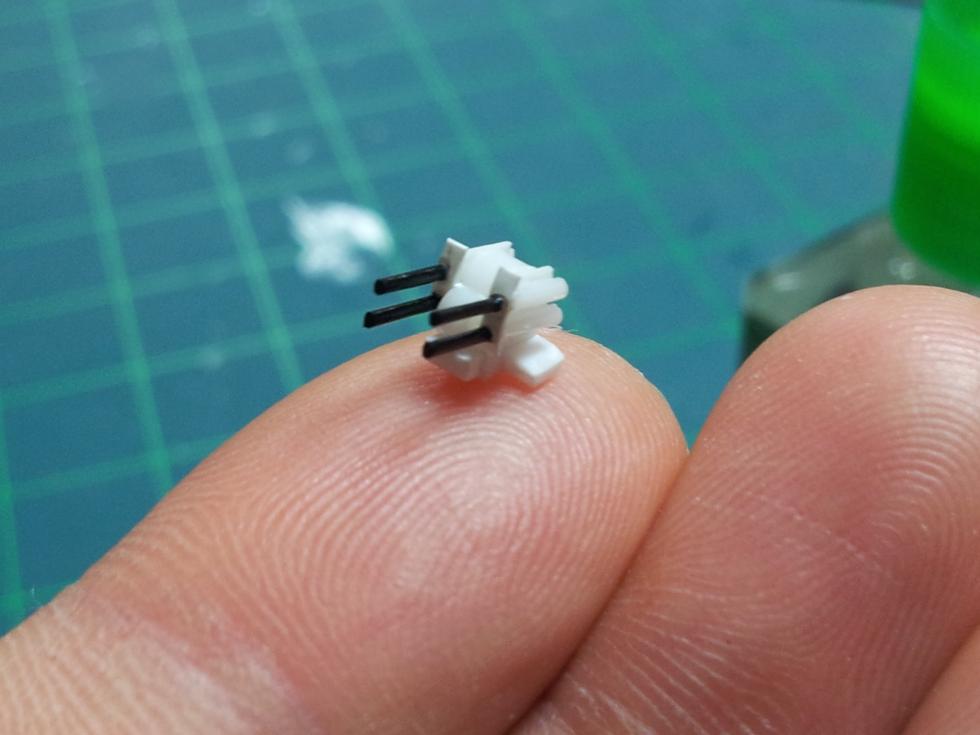

런너로 만든 기관포 총신도 붙여서 잘 배열해서 맞춰 줍니다.. 요렇게 꼬마 4연장 기관포가 완성되었네요 ('0' )

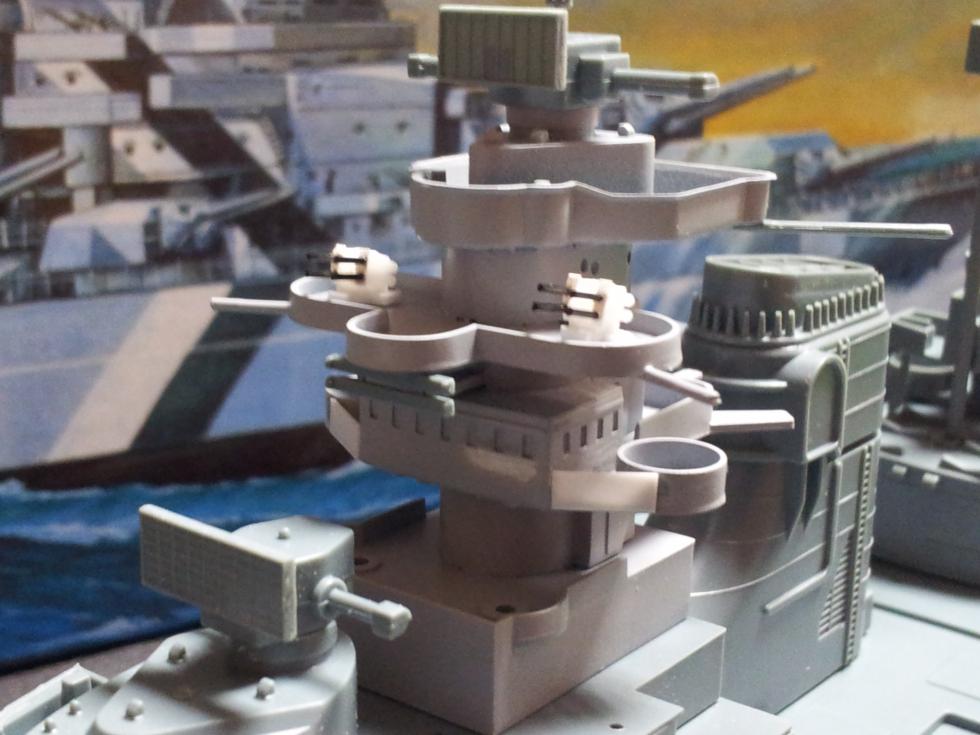

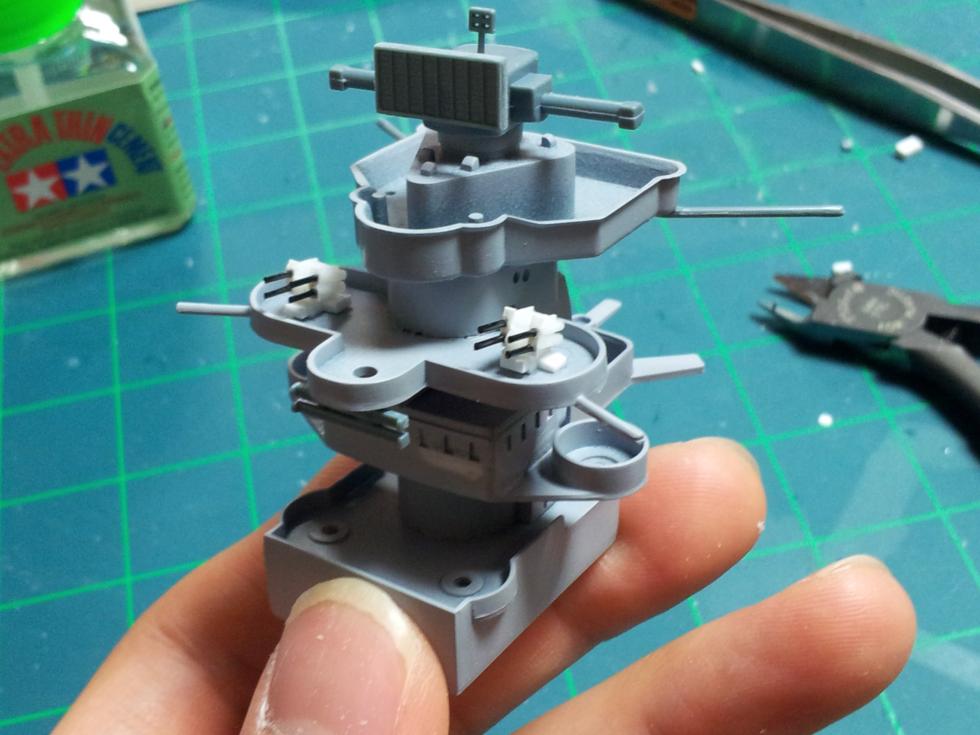

함교에 장착해 보았습니다.. 기존 4각형의 이상한 4연장 기총보다는 훨 낫네요 ('0' ) ㅎㅎ 이로서 숙원 과제를 또 하나 풀었습니다~

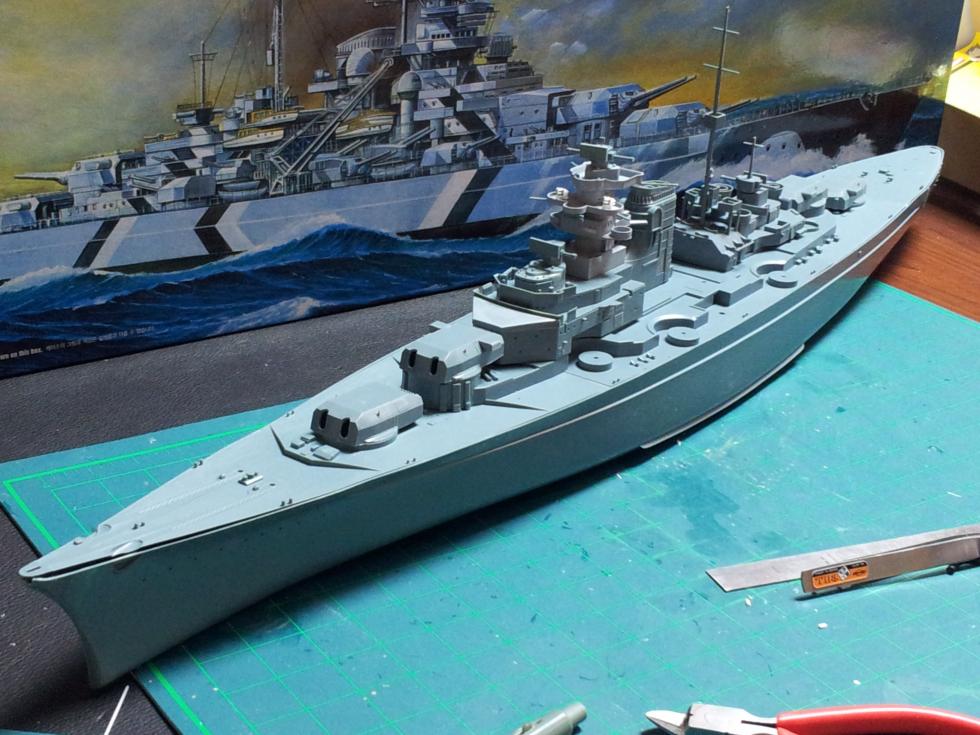

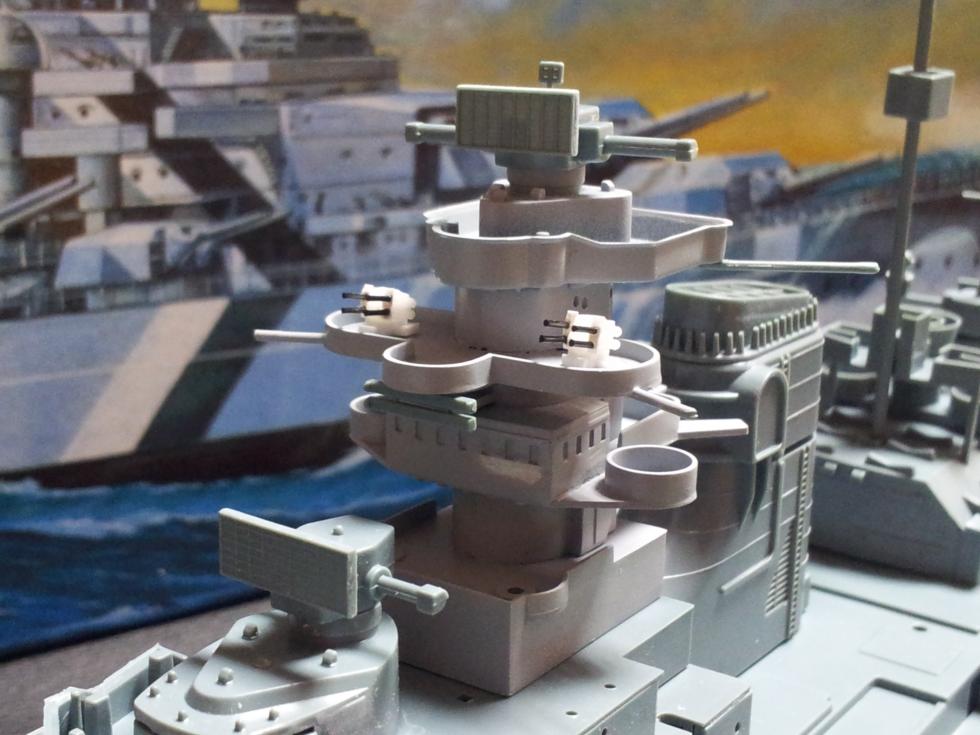

워낙 부품이 적고 조립이 간단하다 보니, 틈틈히 시간을 내어 만드는데도 벌써 이만큼 진도가 나갔습니다.. 함교 손본다고 시간을 잡아 먹어서 그렇지 하루면 다만들 분량입니다 ('0' ) 아 주포는 왜 조립 안했냐 하면 실수로 무수지를 포신에 흘리는 바람에 못쓰게 되었습니다.. 결국 별매 포신으로 교체하기로 하고 주문하고 기다리는 상태입니다;; 스트레이트로 만들기로 하고선 또 약속이 깨지는 순간입니다;; ('0' );;

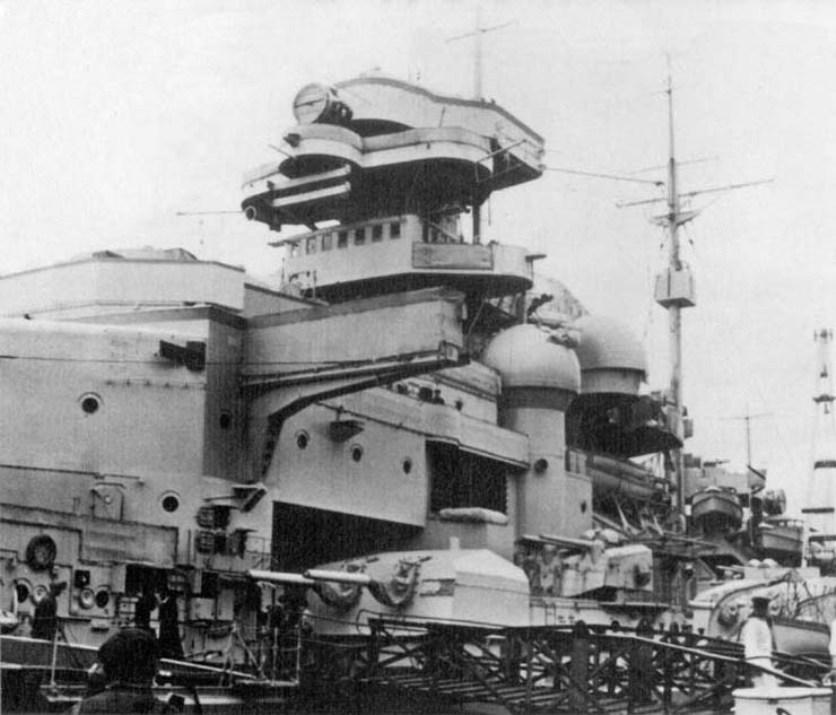

비스마르크 함교 옆면에는 난간이 있는 부분인데, 자료사진을 보면 거의다 판인지 격막인지 난간에 뭘 걸쳐둔건지 저렇게 되어 있더라구요..



우리에게 익숙한 비스마르크의 인상을 위해 흉내를 내주기로 합니다..



이건 작업전 ('0' )

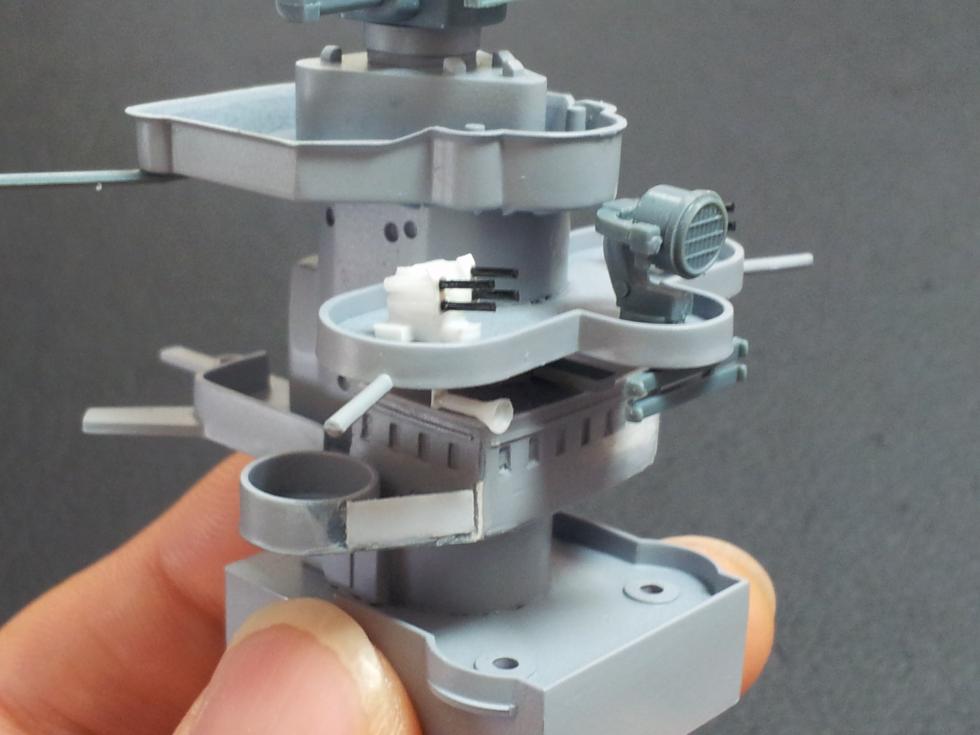

작업 후 입니다.. ('0' ) 0.2~0.3미리 플라판을 재단하여 붙여주면 될 것 같습니다..



이건 사이렌(?) 확성기(?) 뱃고동(?)인지 뭔지 몰라도 함교에 붙어 있는 장치입니다.. 위에 실사진이나 폰토스 에칭 작례에도 나옵니다~ ('0' )

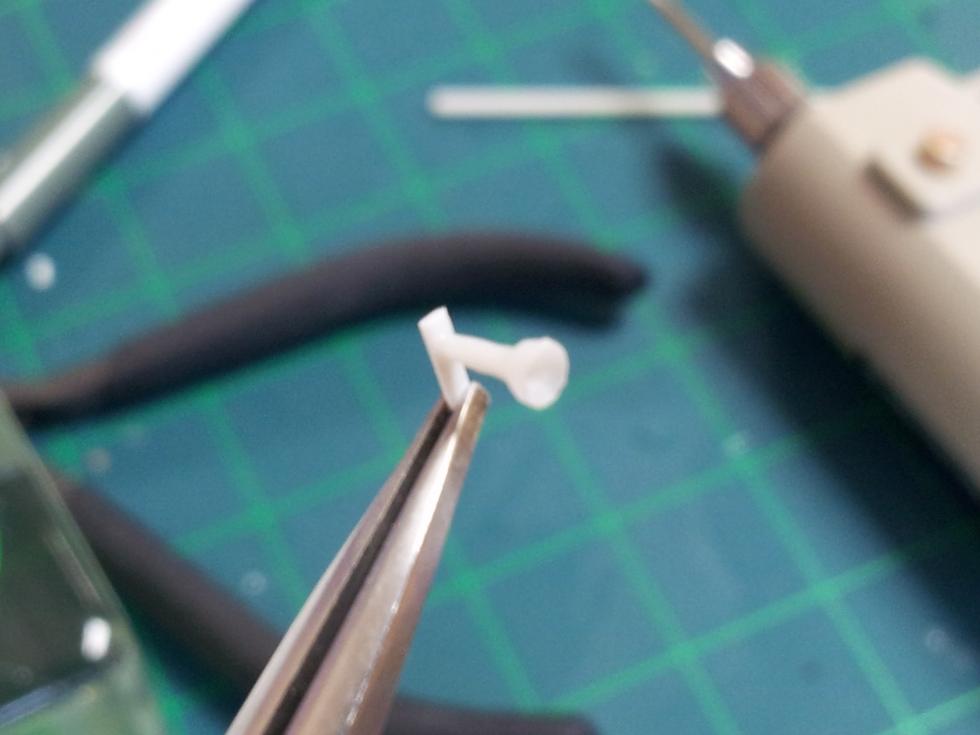

2미리 플라봉을 삼각뿔모양으로 깍고 원형줄로 다듬으면 모양을 잡기 쉬운 것 같습니다.. 미주리호나 뉴저지 함에는 종이 달려 있더군요 ㅎㅎ



이렇게 부착을 해 주었습니다.. 확성기 앞쪽은 드릴과 전동공구를 이용하여 구멍을 파주었습니다..


제작동안 에칭을 쓸 것도 아니므로 함교의 인상을 좌우 할 수 있는 부분만 손대고 있습니다.. 다음에는 몇개 부품만 더 만들고 나면 거의 다 조립 될 듯합니다.. 도색을 위해선 모두 접착하기 보단 색칠해줄 부분별로 조립하고 상부구조물은 조립만 하고 선체에 접착은 하면 안되겠지요~

그럼 다음에 뵙겠습니다 ('0' ) 안녕히 주무세요~
