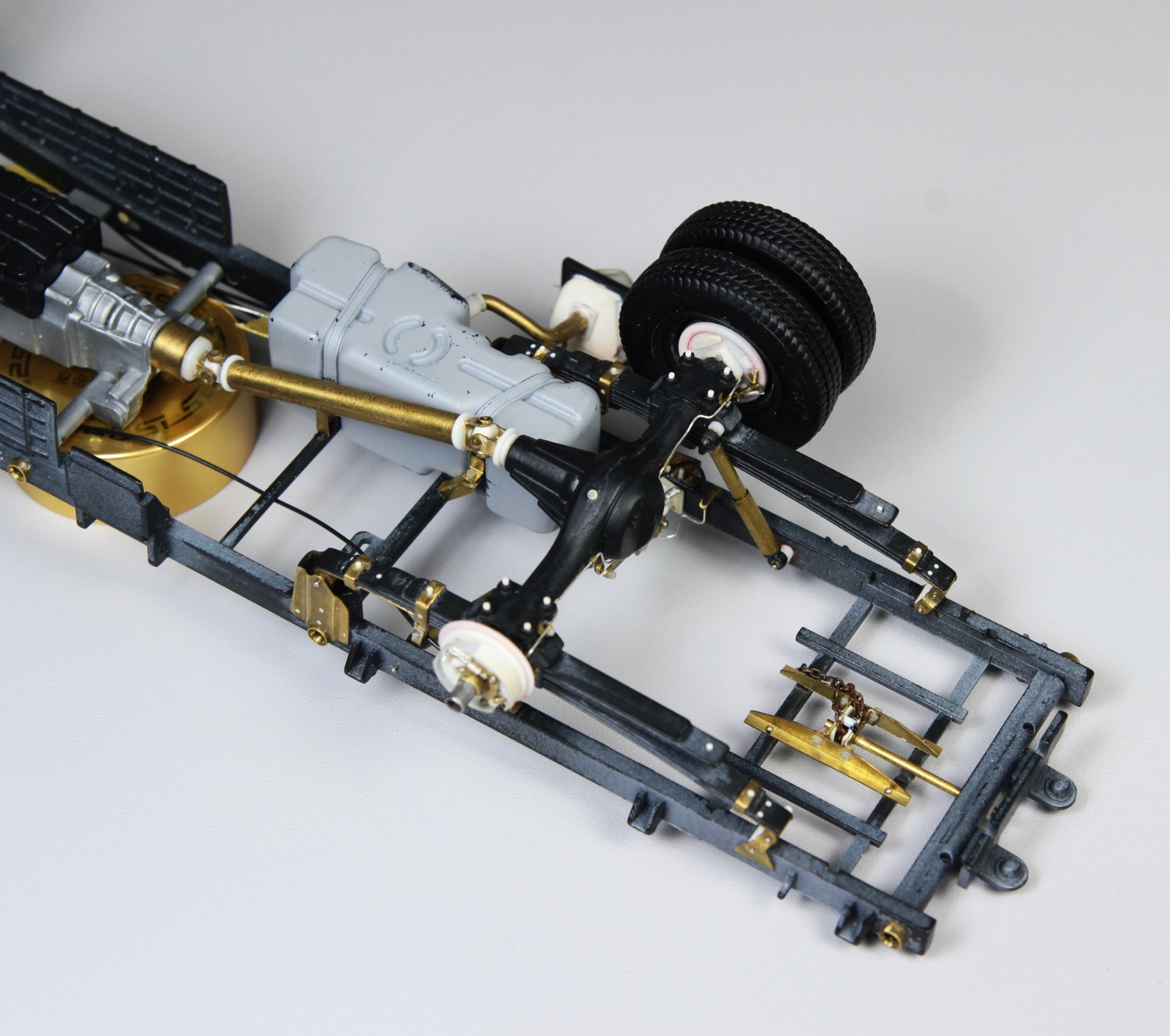

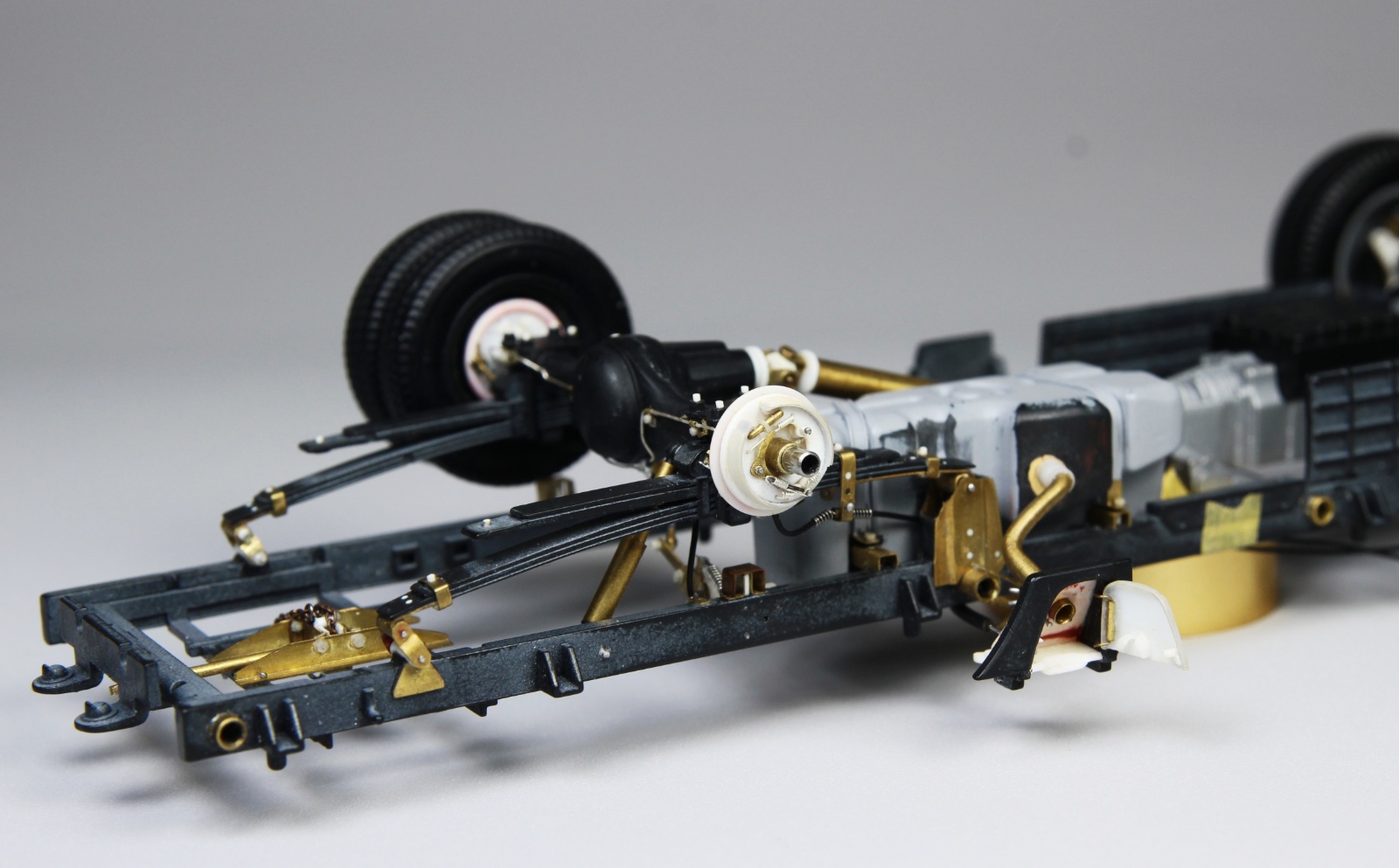

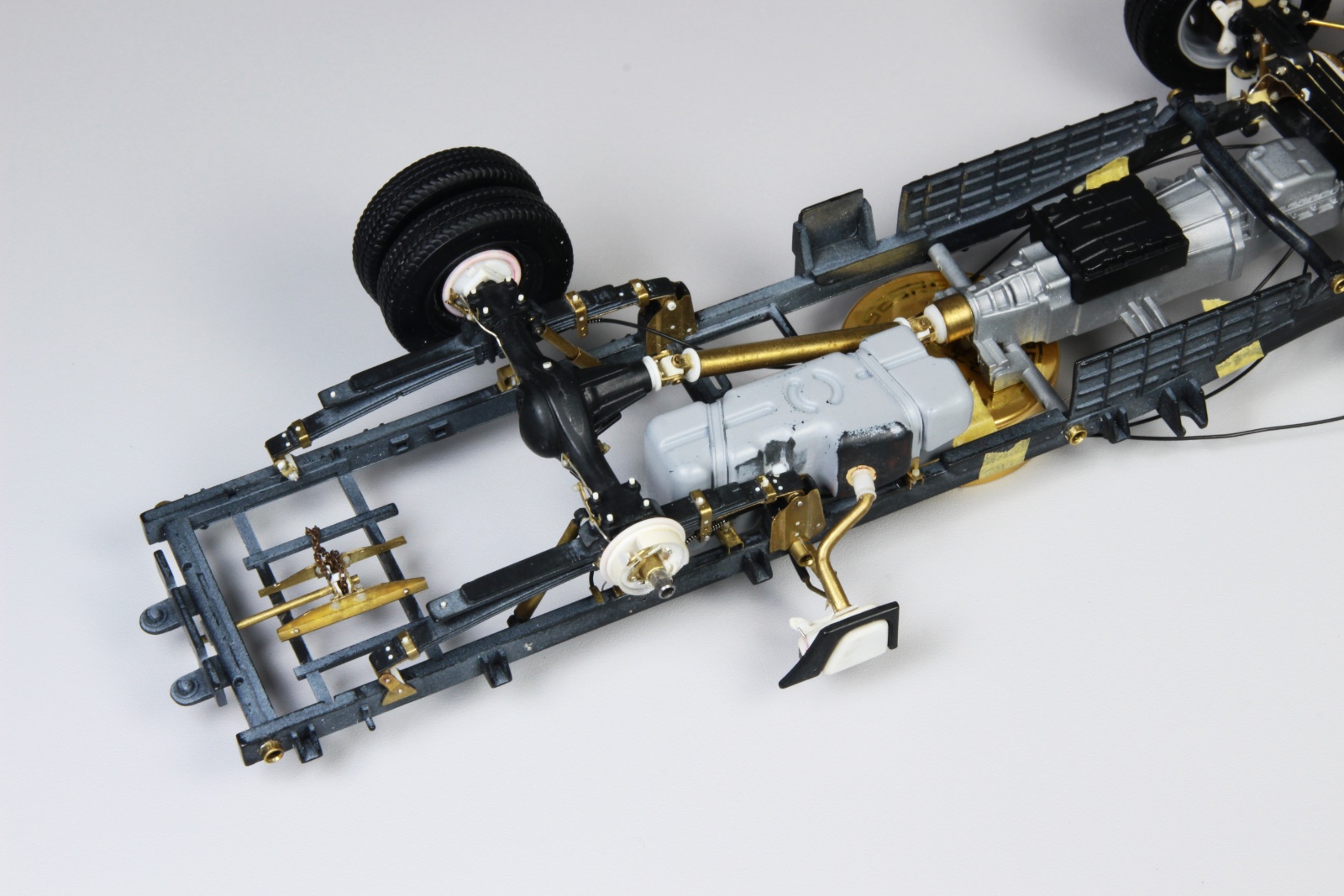

아카데미과학 1/24 포터2 디테일업 3번째 판스프링 가동식 디테일업입니다.
판스프링 가동식 디테일업이라고 말씀드렸지만 판스프링 뿐만 아니라 모든 부위를 가동식으로 디테일업하였습니다.
판스프링 가동식으로 디테일업을 시작으로 드럼브레이크 내부 및 외부 사이드브레이크 표현 주유구 가동식 디테일업 및 주유건 자작 스페어휠 리프트 가동식 재현 및 브레이크 압력 조절장치 가동식 재현 등등....

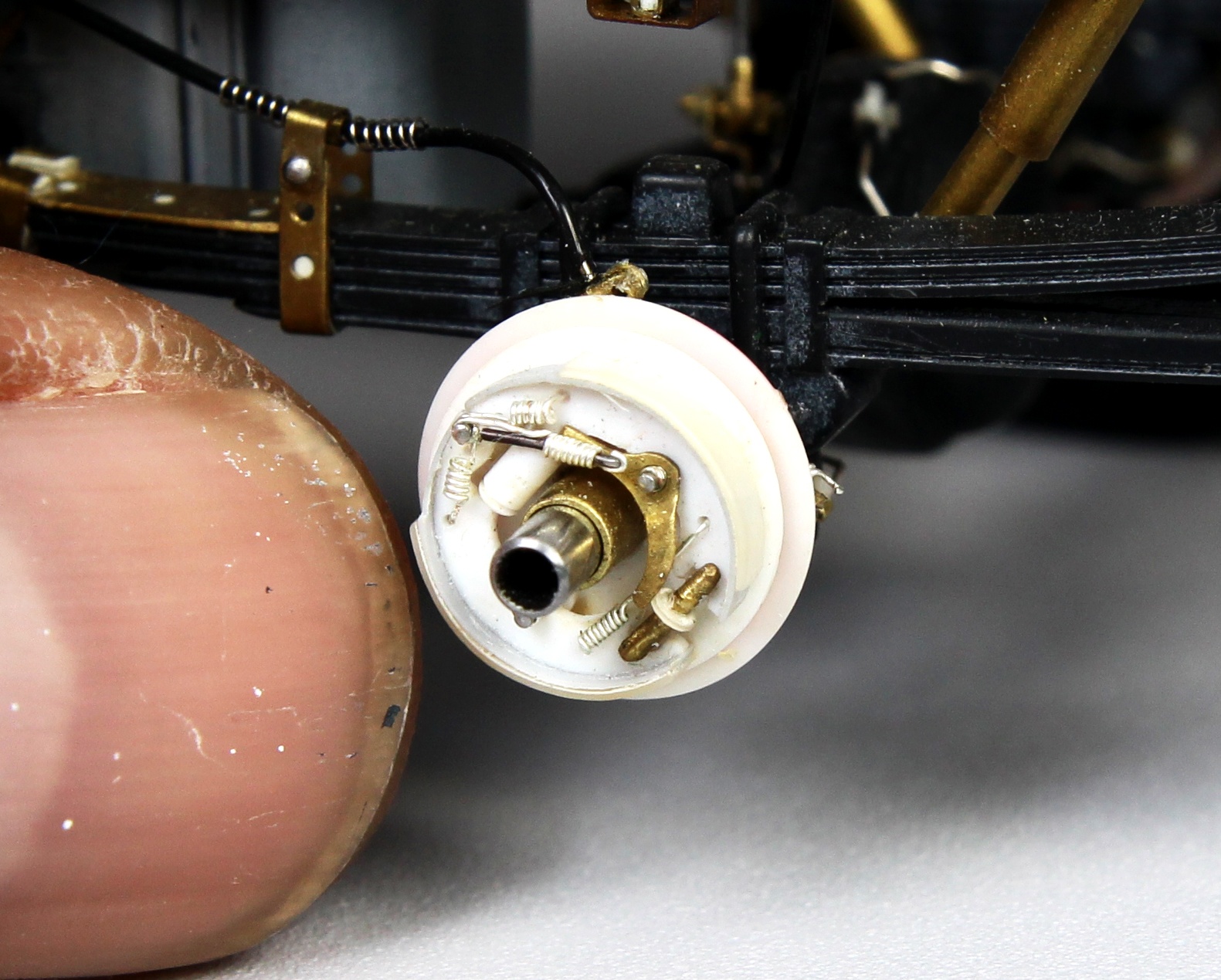

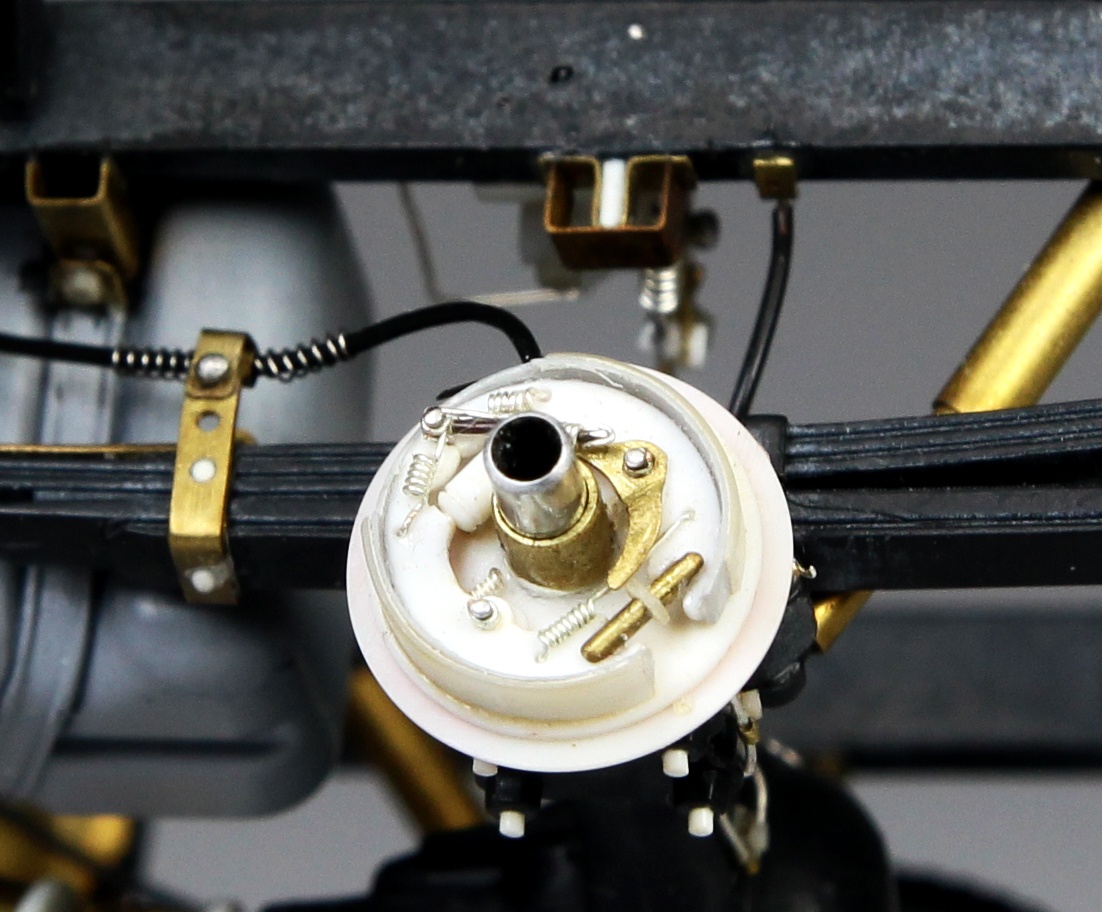

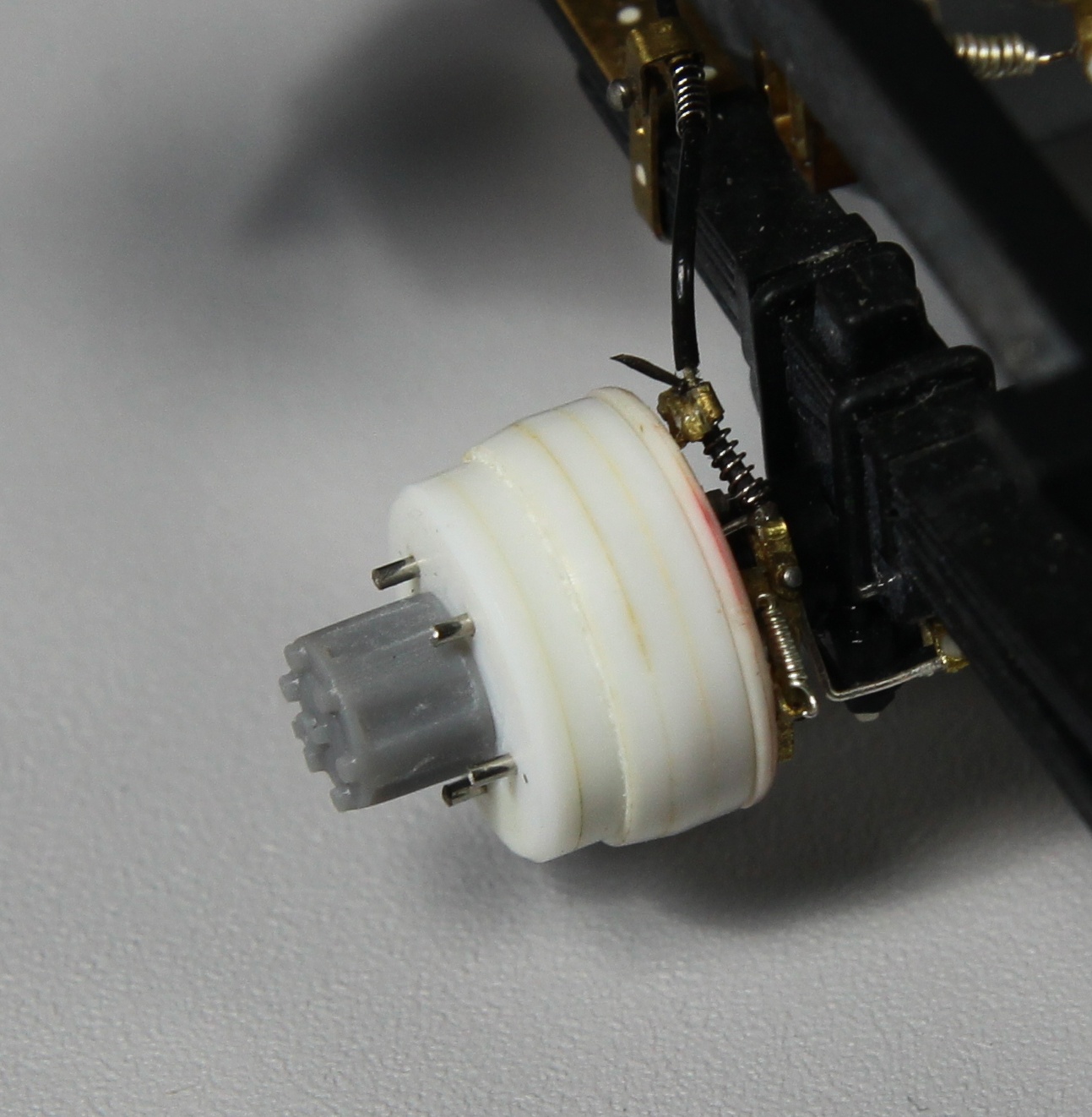

제가 제일 열심히 만들었던 드럼브레이크 내부입니다.
자세한 사진이 없고 대충 찍은 실물 사진만 인터넷에 돌아다녀 생각보다 제작에 어려움이 많았었습니다.
사실 이건 1프로도 키트에 포함된 부품이 없다보니 칫수 정하는것부터가 시작이더군요.

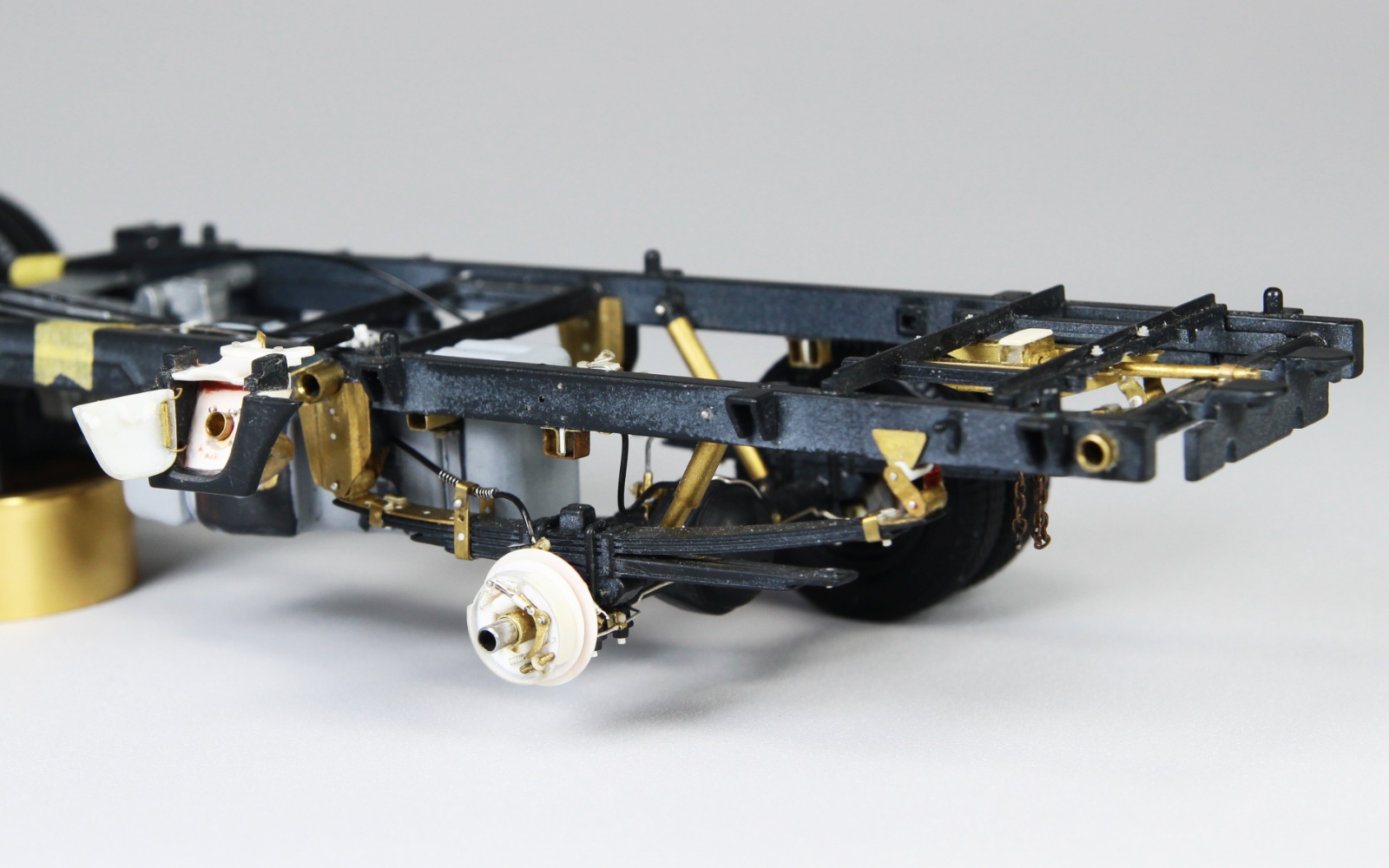

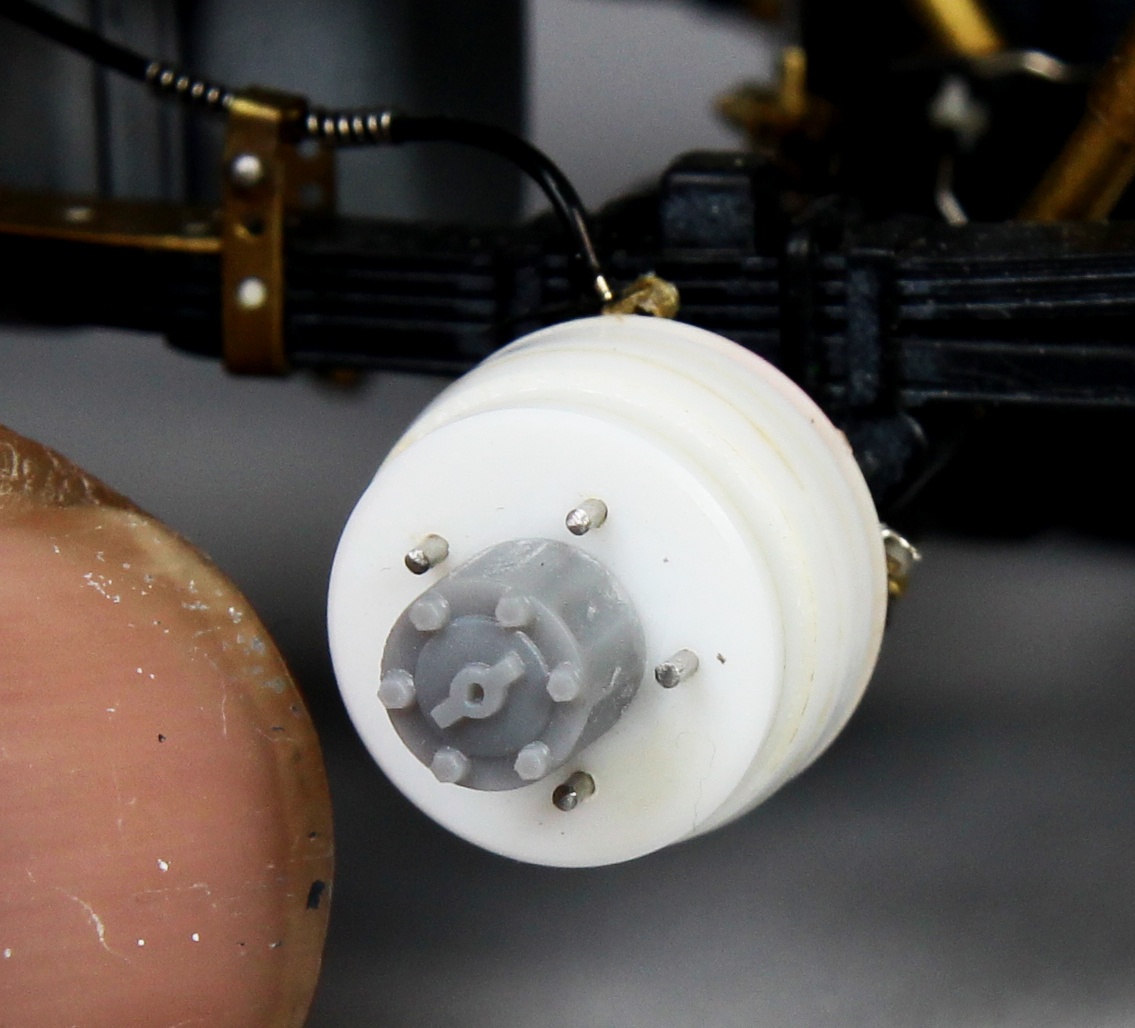

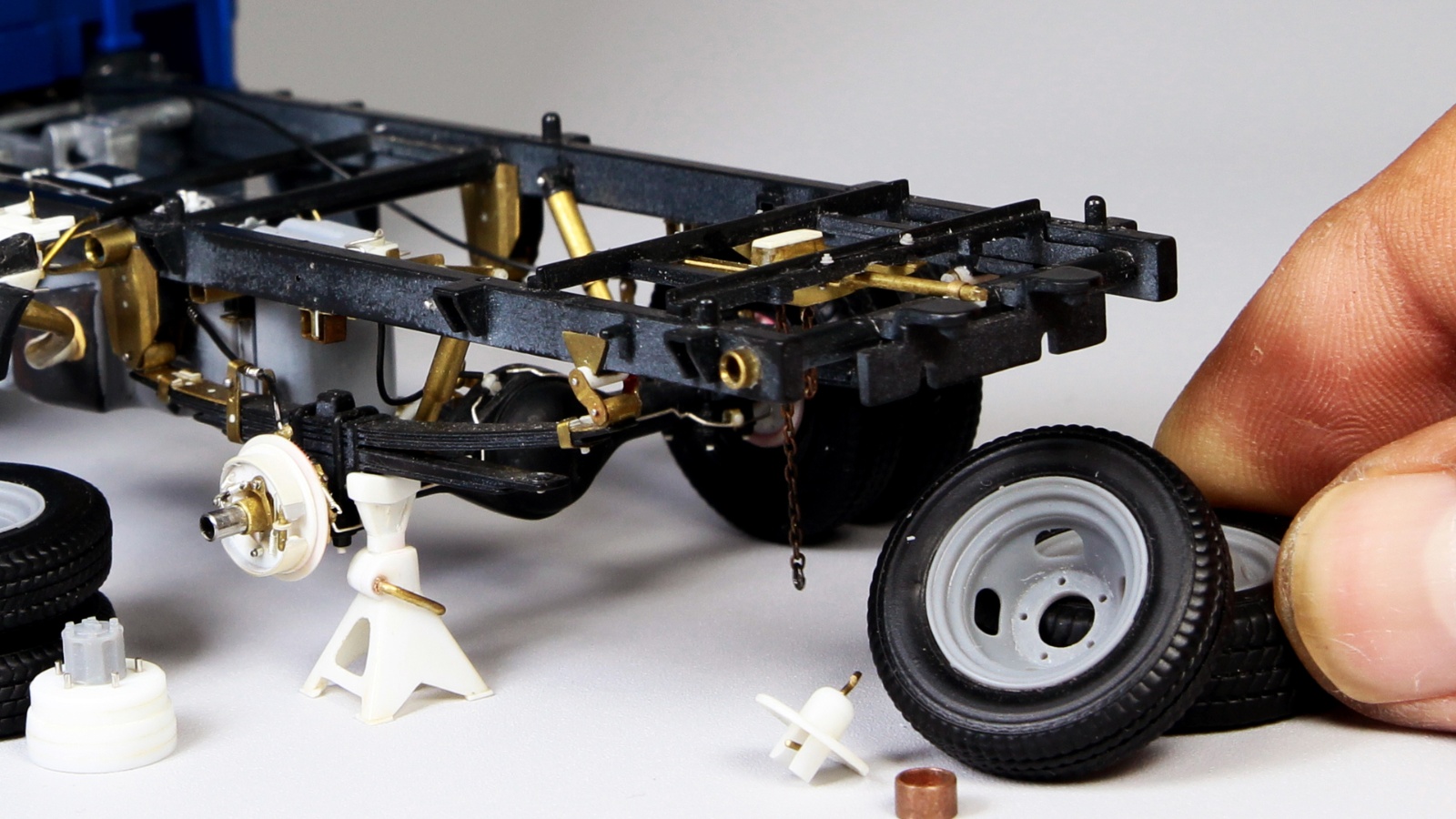

드럼브레이크 케이스도 만들었습니다. 드럼브레이크 케이스에 뒷바퀴도 탈부착이 가능합니다. 데프모델 사장님께서 구형휠세트를 협찬해주셔서 여러모로 잘 사용하였습니다.

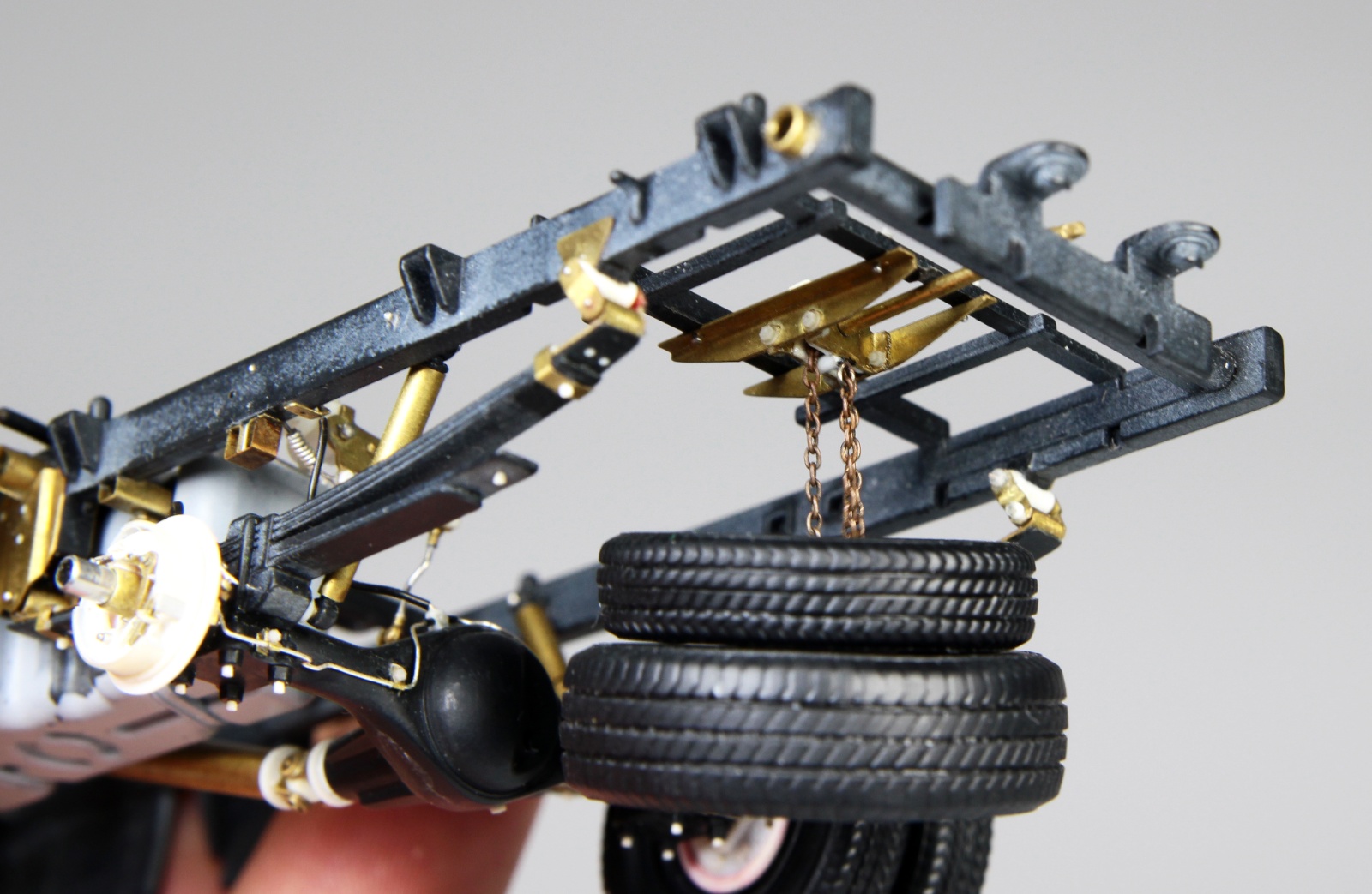

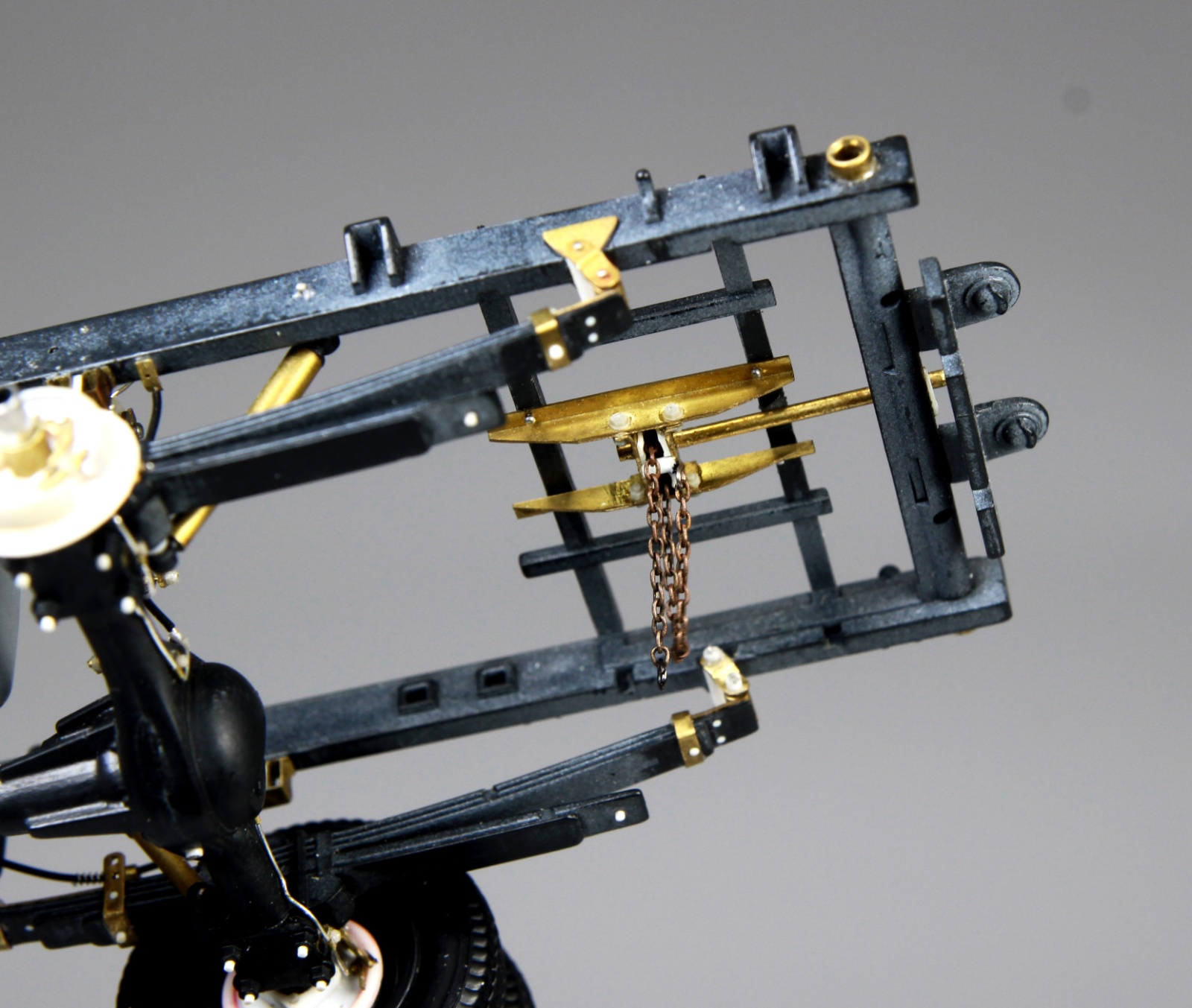

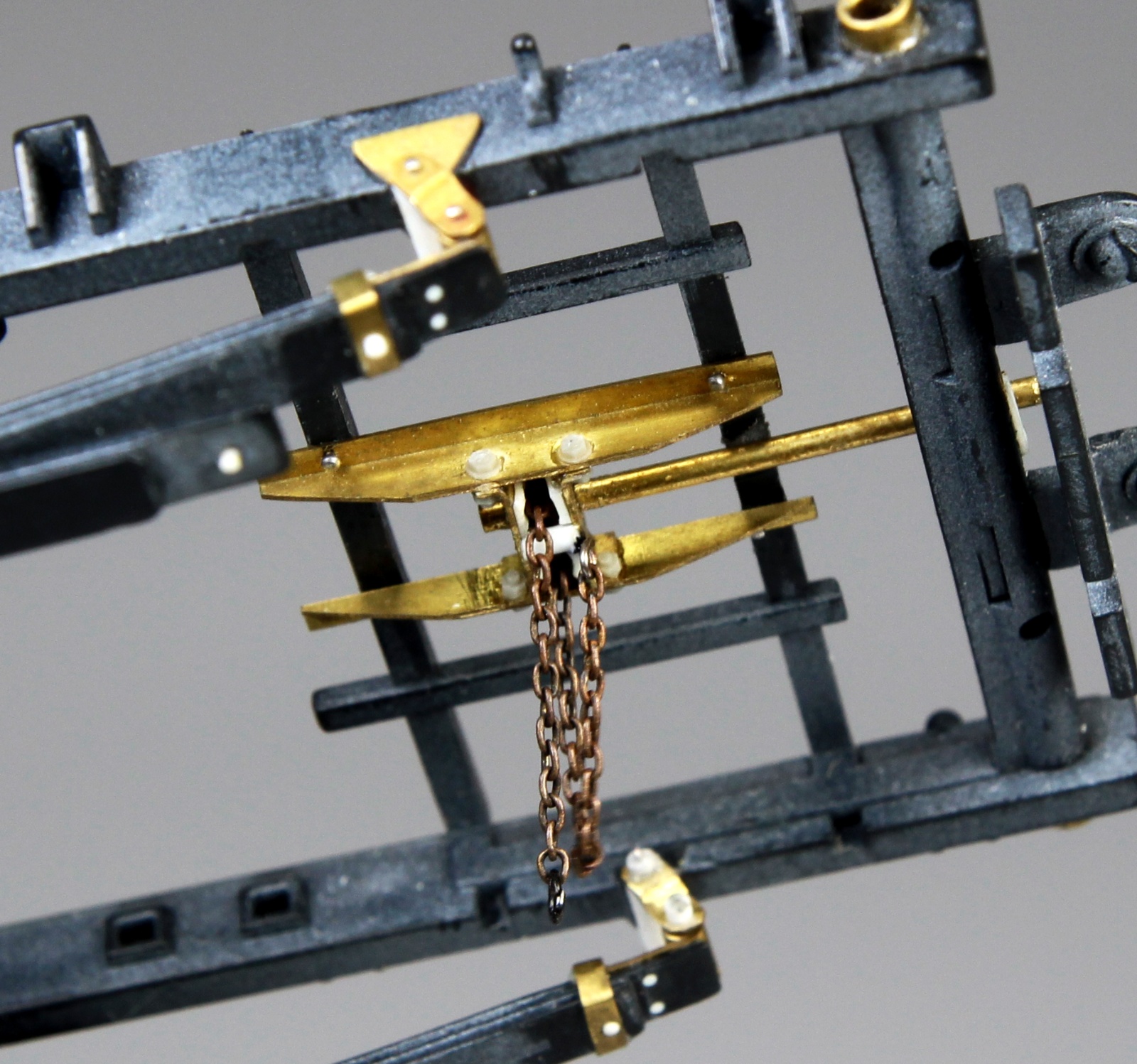

스페어타이어 리프트도 실물과 동일하게 작동하게 만들었습니다.
생각보다 가동에 정밀도가 필요한부분이라 시행착오가 많았네요...
스페어타이어 자체도 데프모델 포터 구형휠을 이용해 실물과 동일하게 적제하게 만들어놨는데 사진을 어디다가 보관해놓은지 몰라 보여드릴 수 없어 아쉽네요...

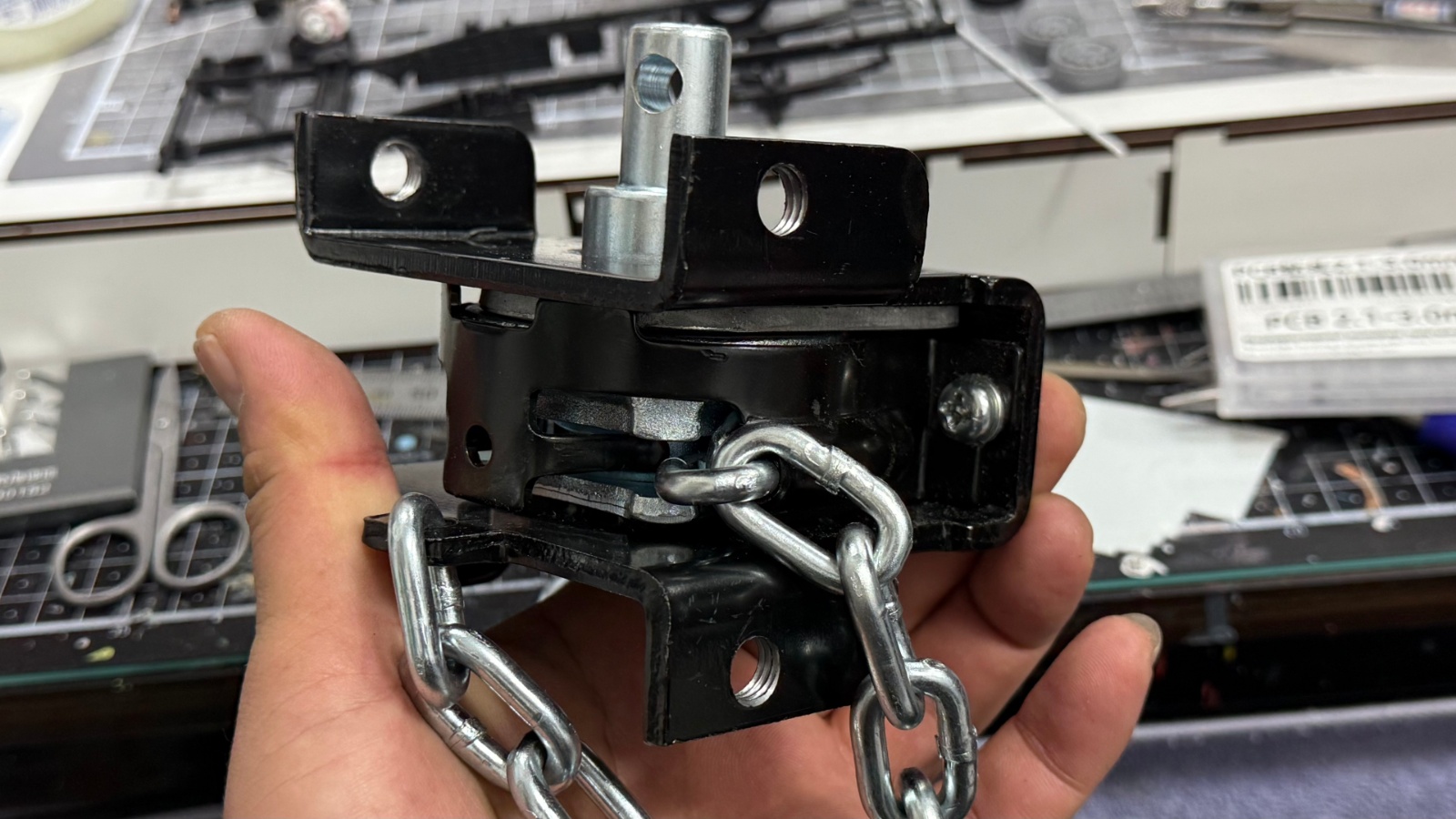

스페어타이어 리프트 가동 구조는 사진만으로는 이해할 수가 없어서 진짜 부품을 구해서 구조를 이해하고 만들었습니다. 다행히 부품이 비싸지는 않더라구요. 아카데미 탱크 가격정도....

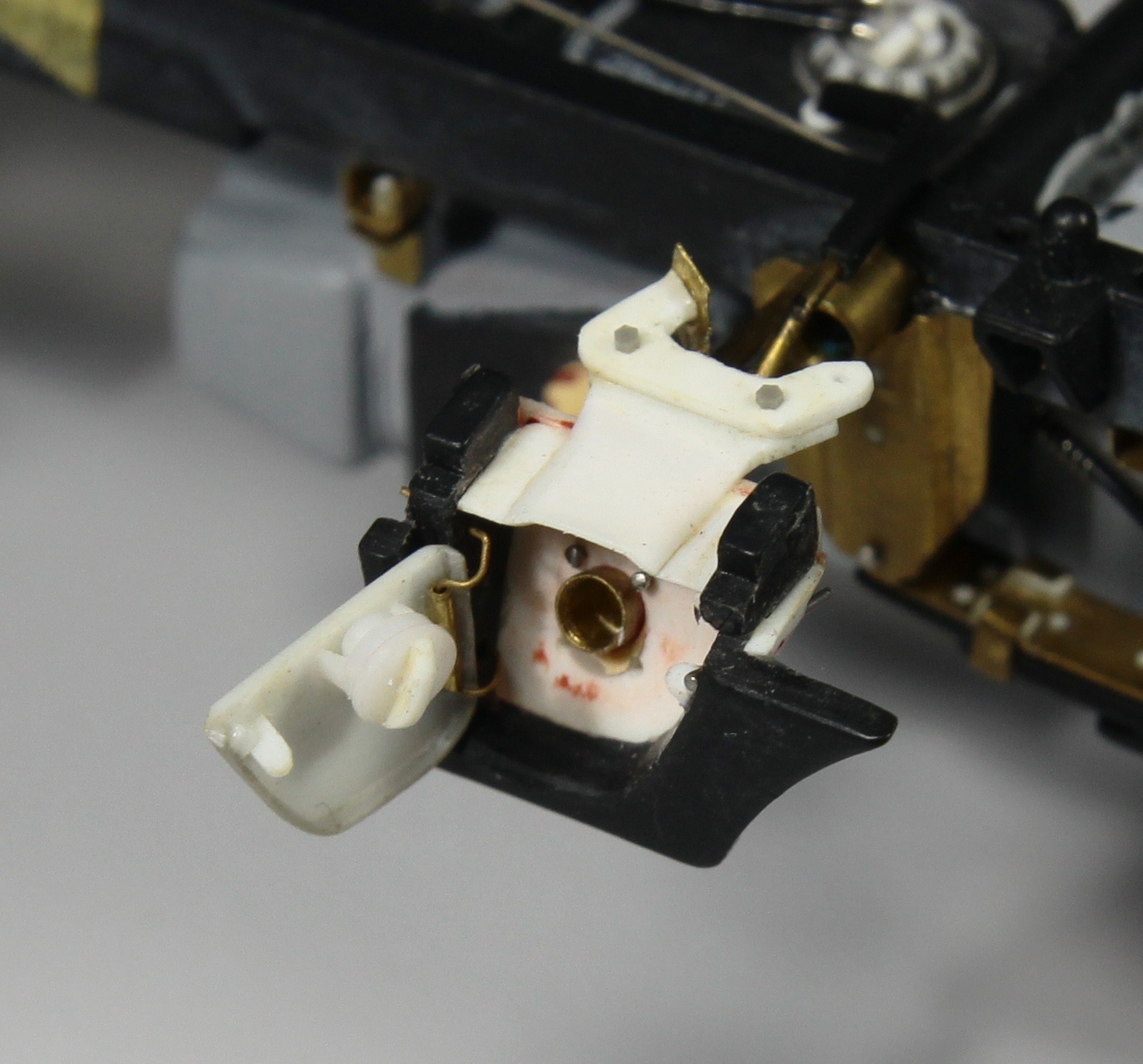

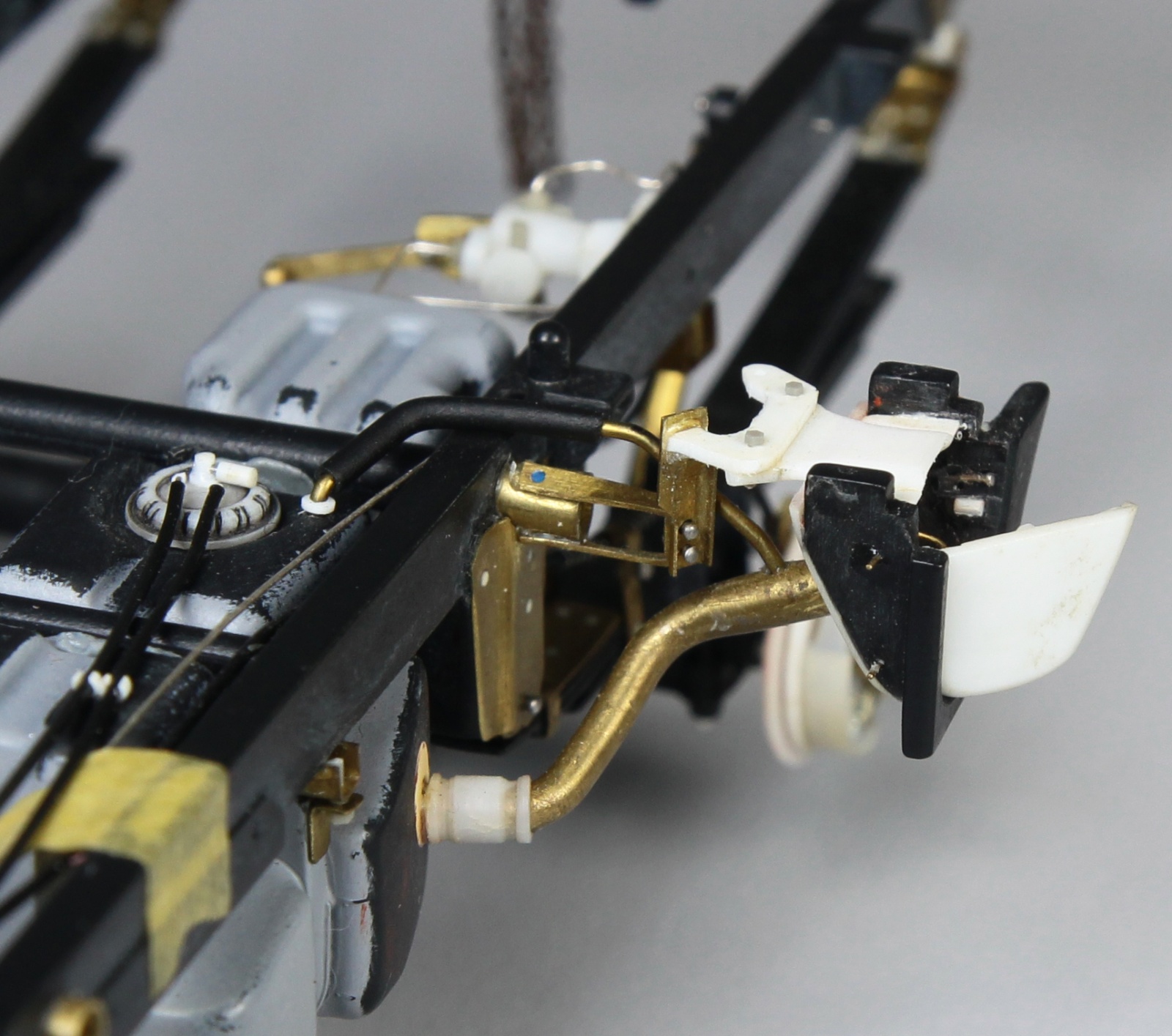

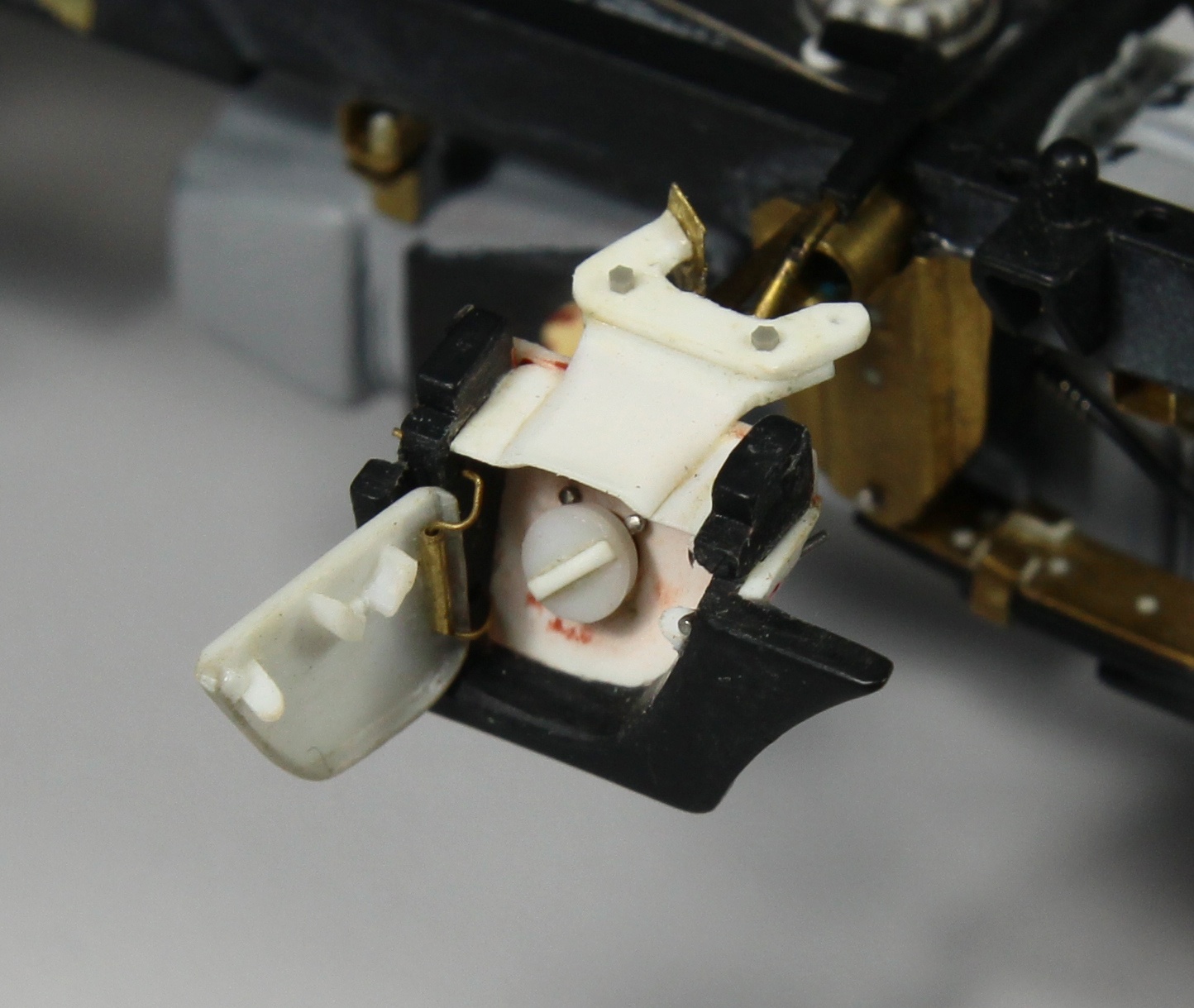

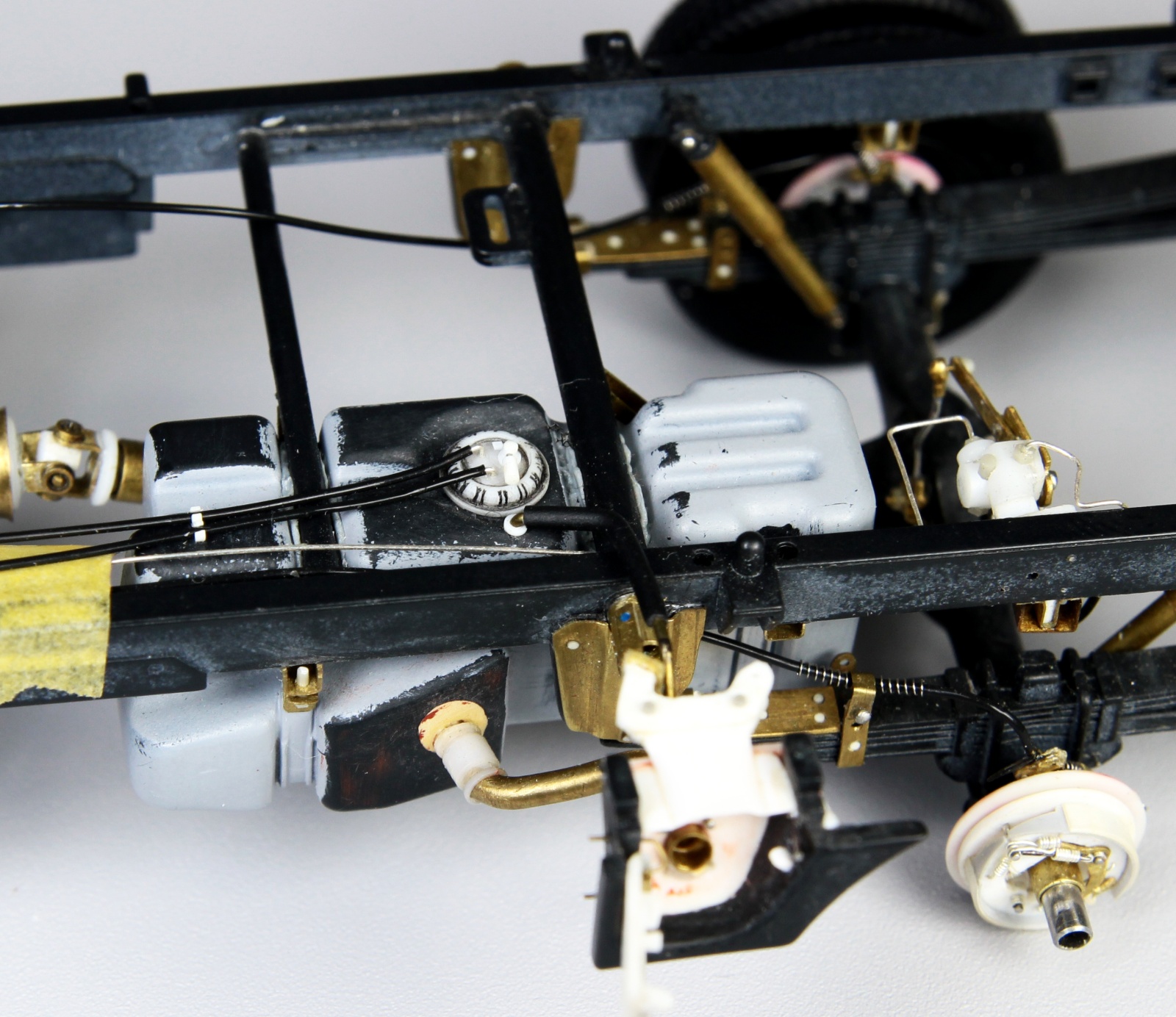

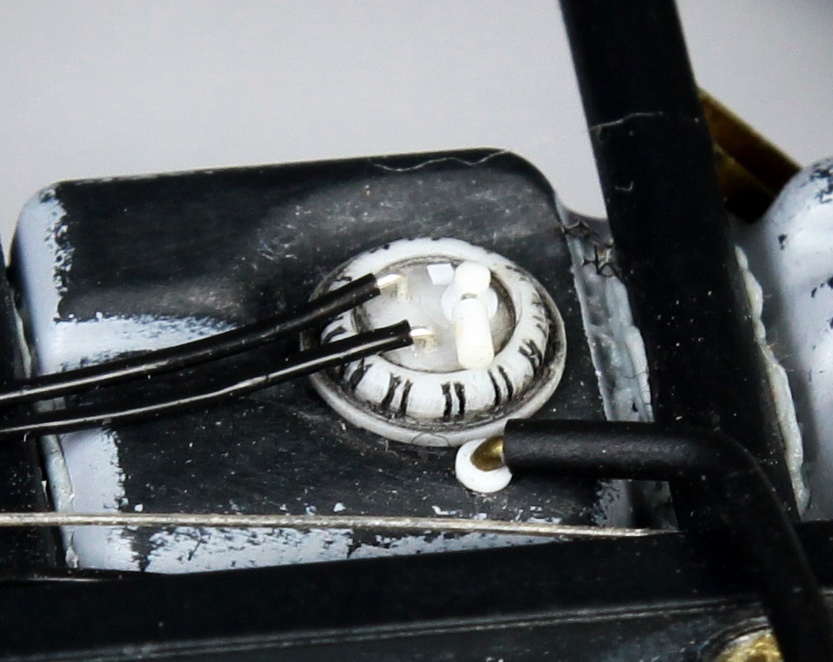

주유구도 만들었습니다. 사실 주유구 커버만 있는 상태라
기름탱크에서 나오는 관부퍼 황동봉으로 만들어주고 주유구를 만들어주었습니다.

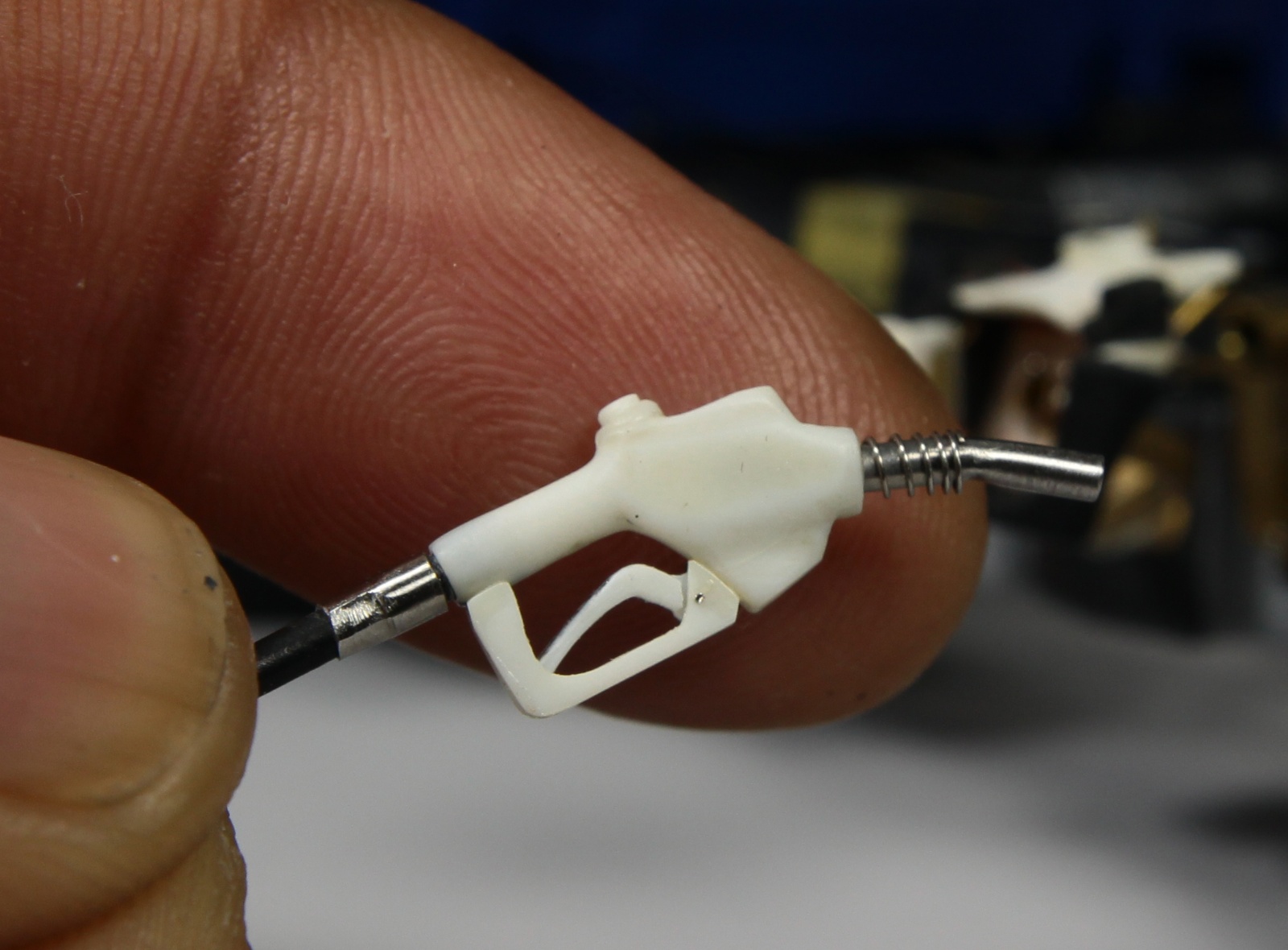

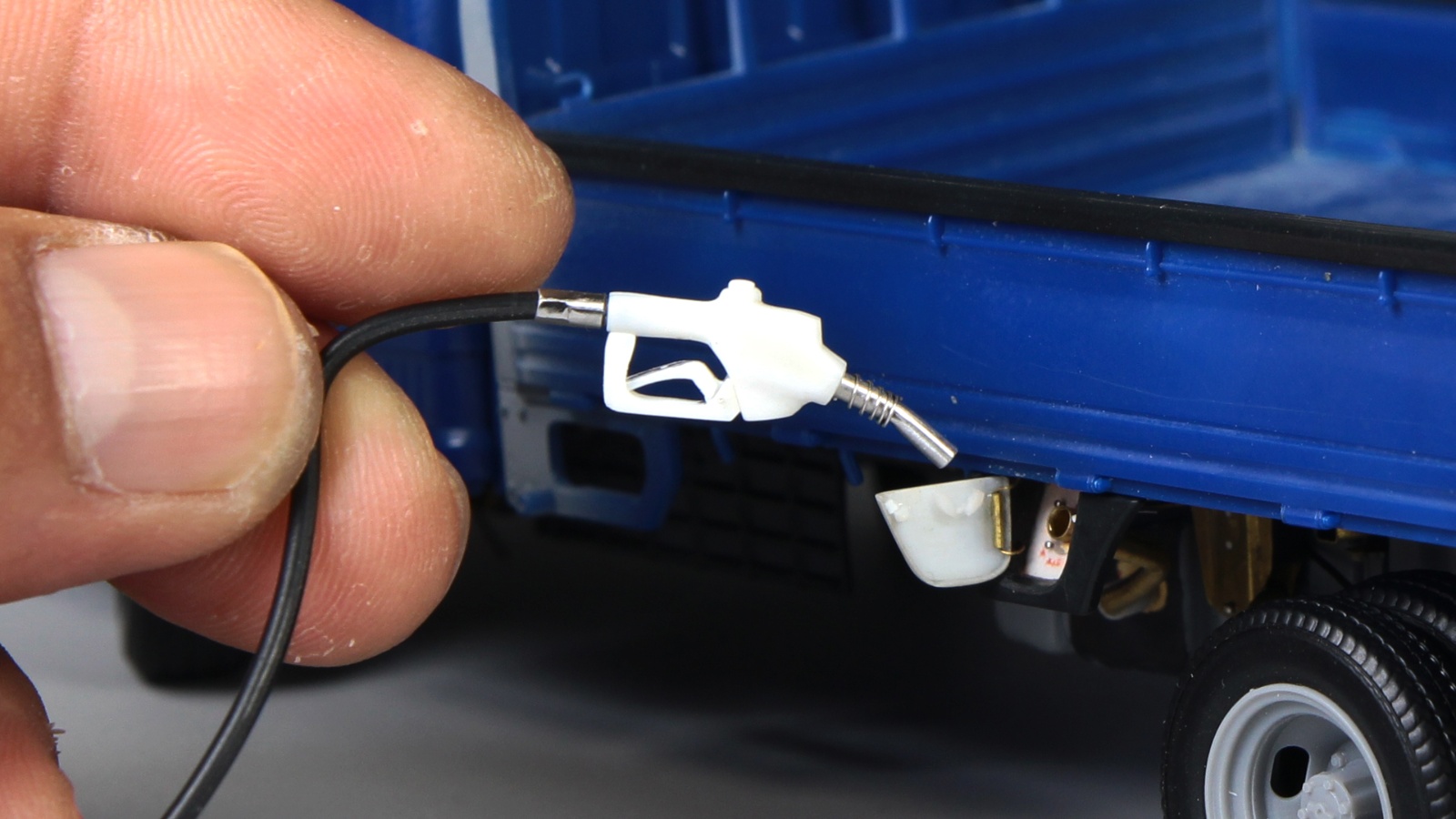

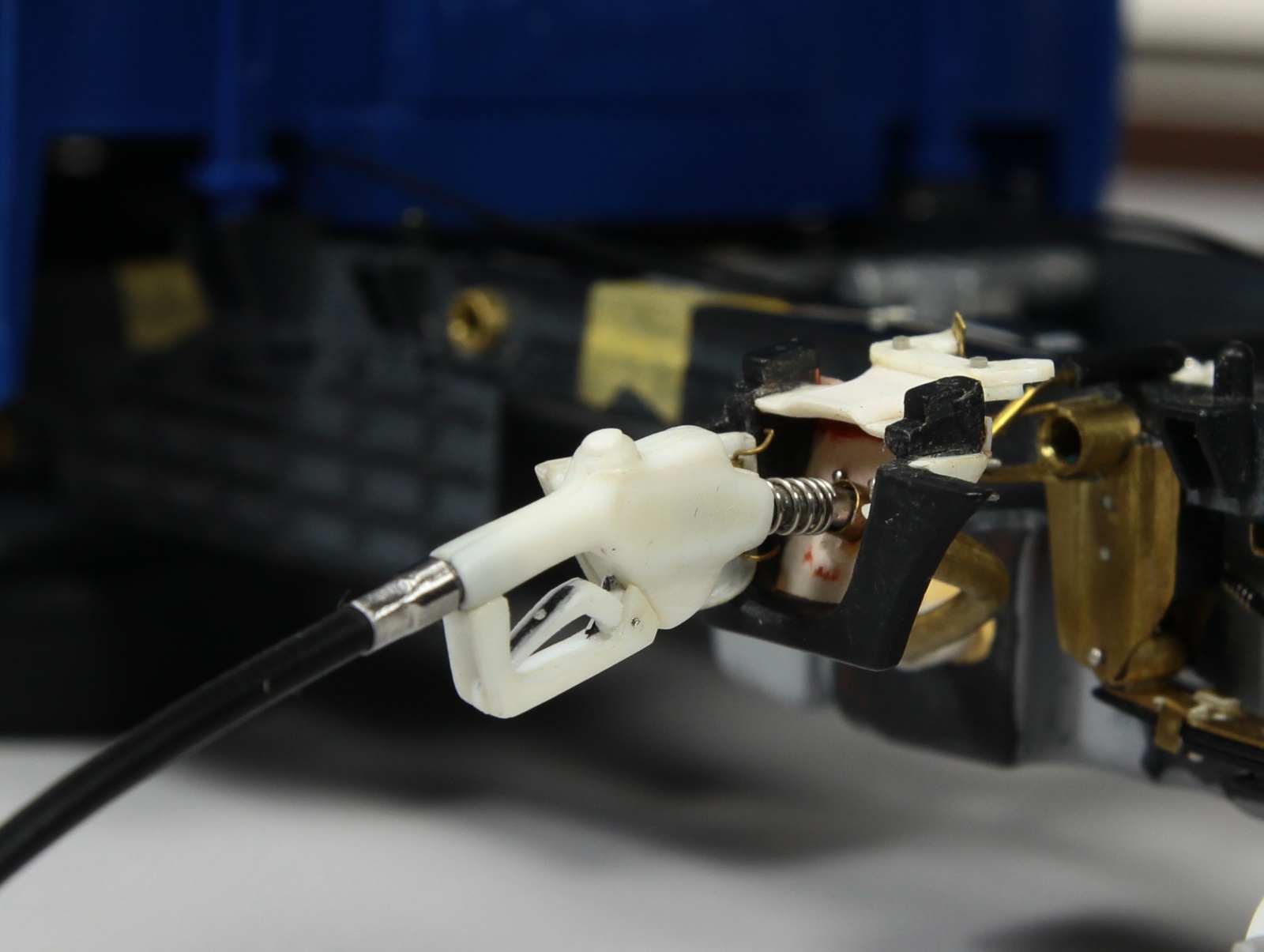

실물과 동일하게 주유구커버를 열고 주유마게를 열고 주유구커버에 끼워준뒤 주유건을 꽂으면 주유하는 모습을 재현할 수 있게 만들었습니다.

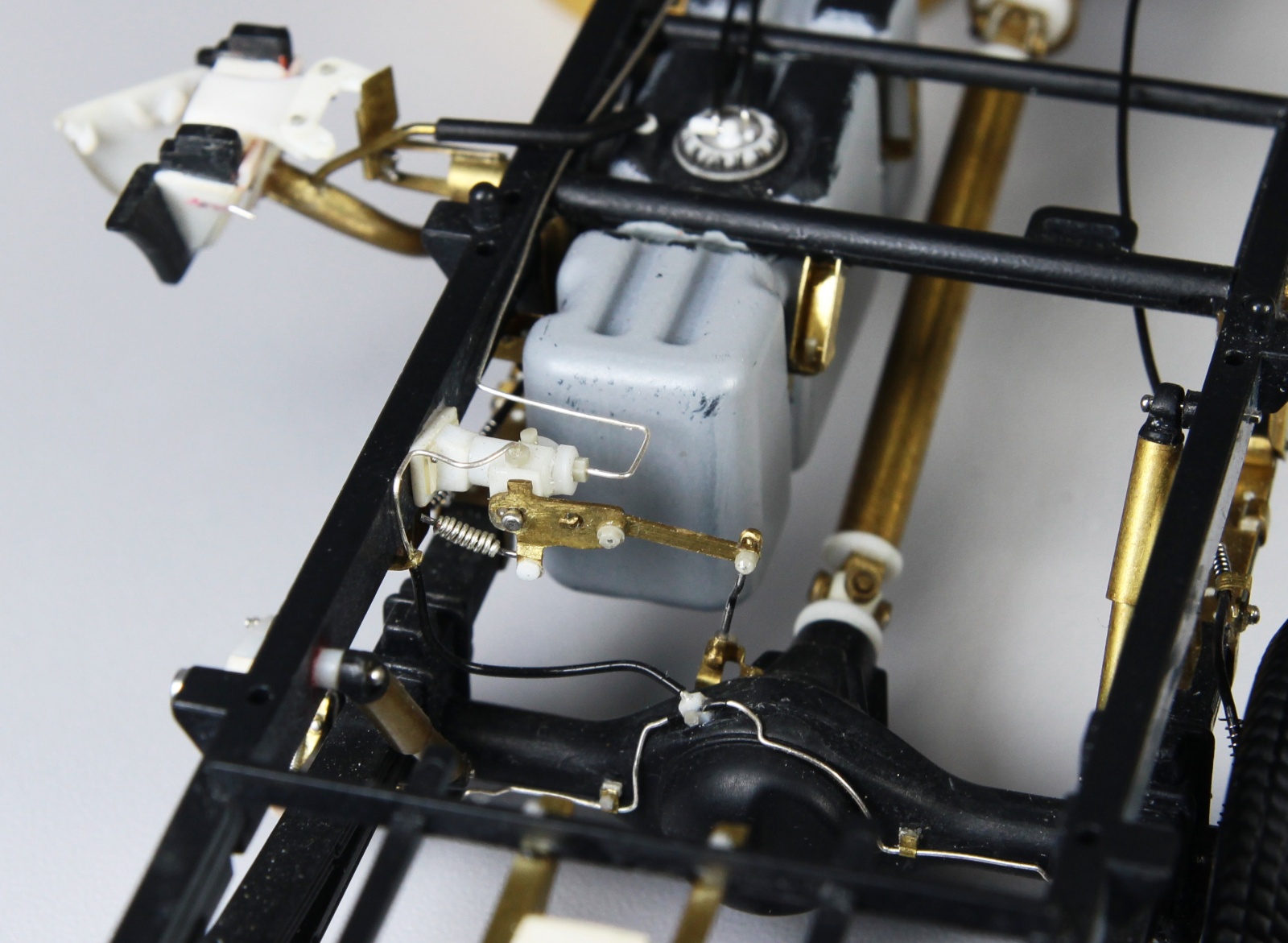

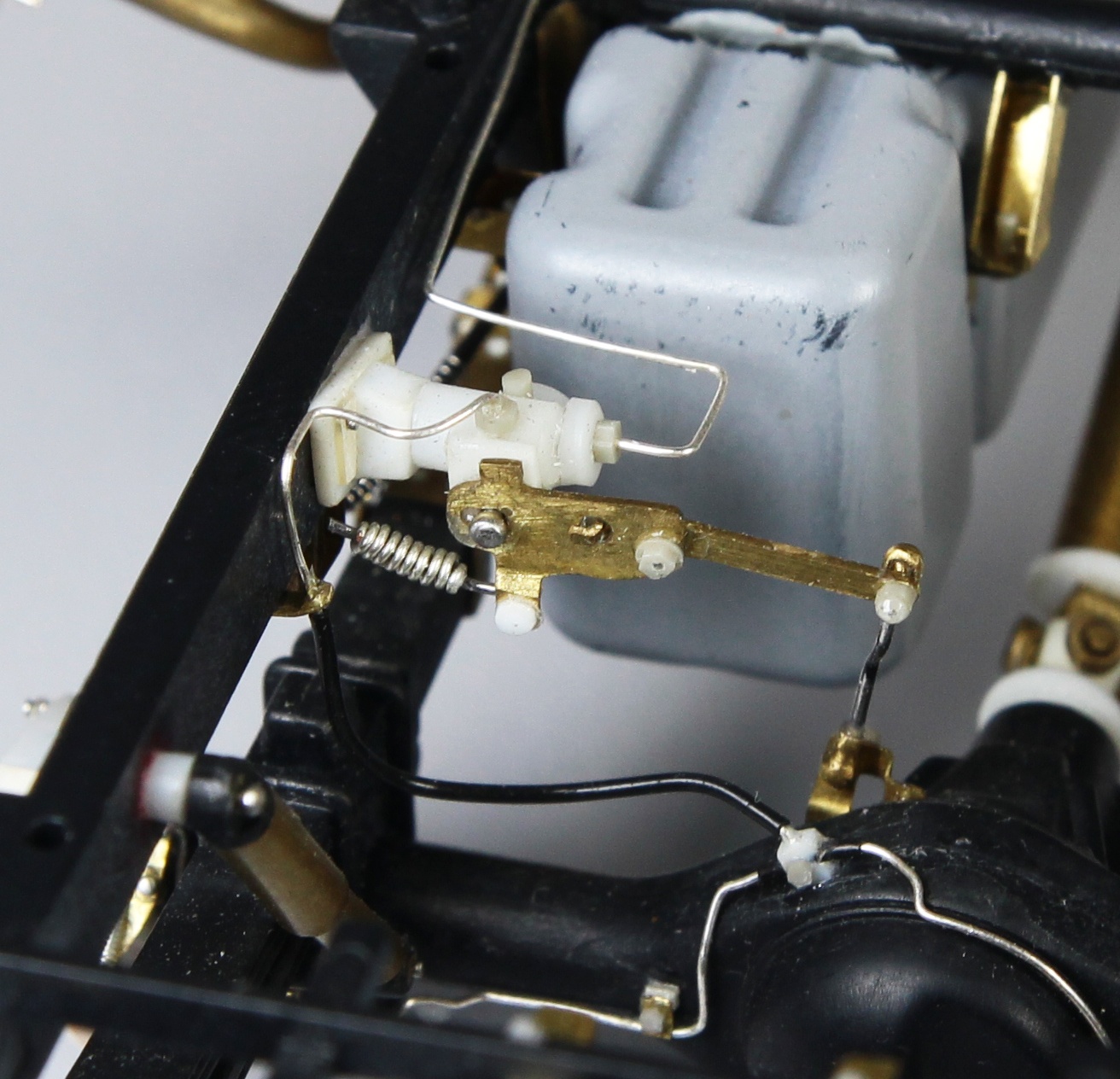

브래이크 압력 조절장치! 이건 이름도 모르고 용도도 모르고 자작을 시작했지만
나중에 알고보니 적재함에 얼마나 물건을 적재했느냐에따라 브래이크 압력을 조절하는 장치라고 하더군요. 판스프링과 연동해서 가동이 됩니다.

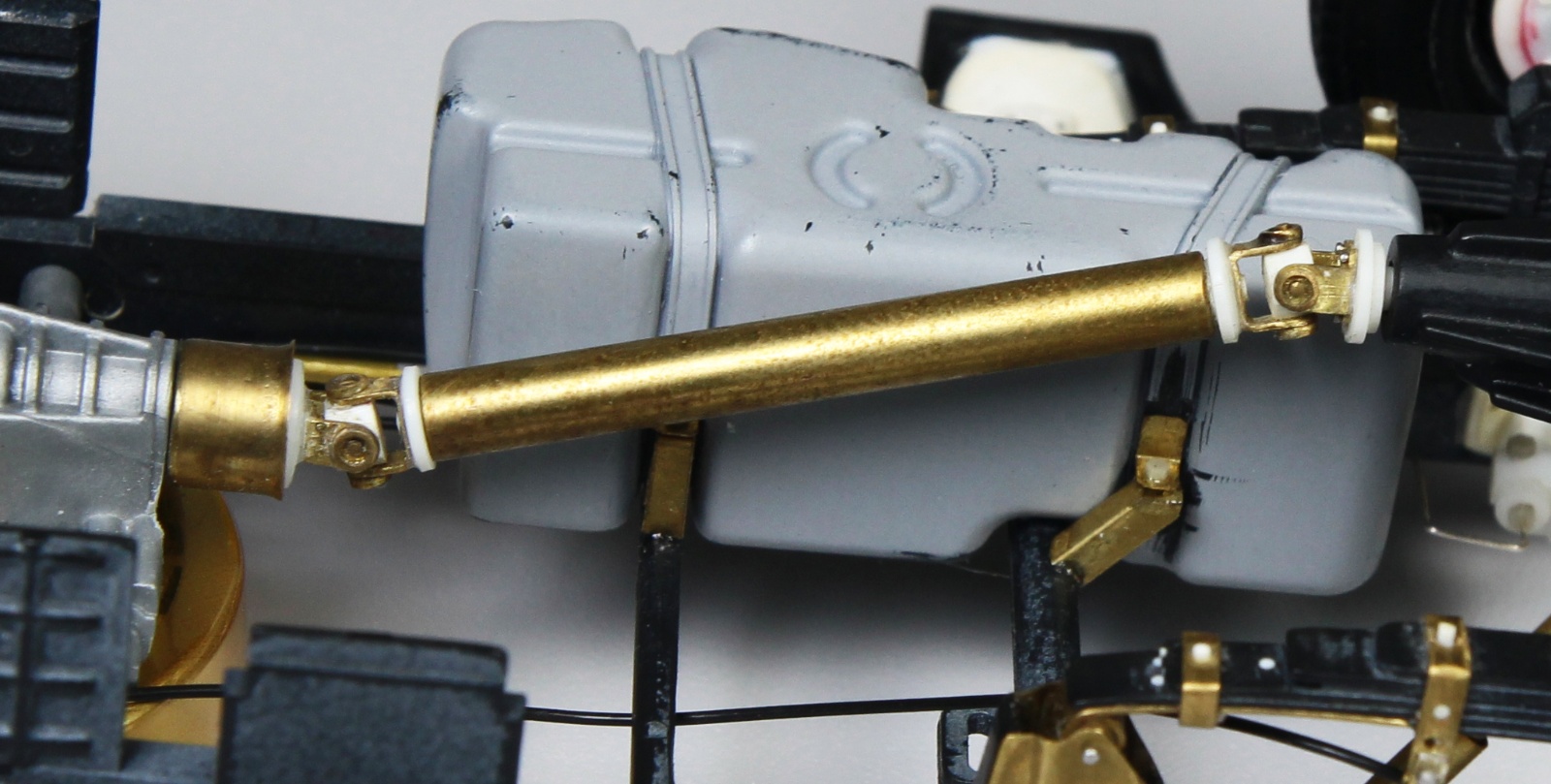

프로펠라 샤프트의 유니버셜 조인트도 가동이 됩니다.
사실 이건 건너뛸려고 했으나 판스프링이 움직이려면 연동해서 가동되는 부위라 어쩔수 없이 만들게 되었네요...
좀더 자세한 사진을 보여드리고 싶은데 최대 30장이라 더 보여드릴 수 없는게 아쉽네요.

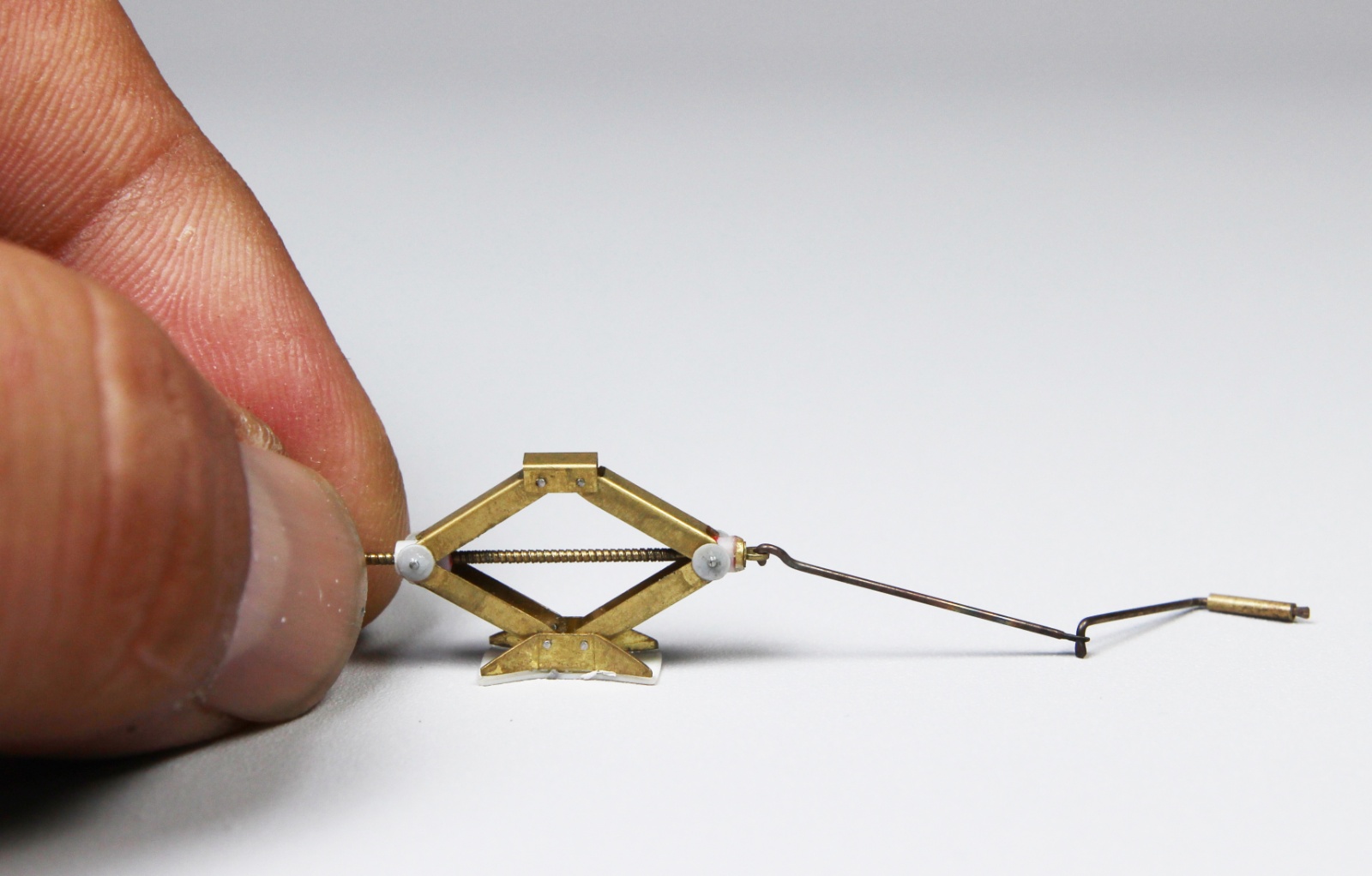

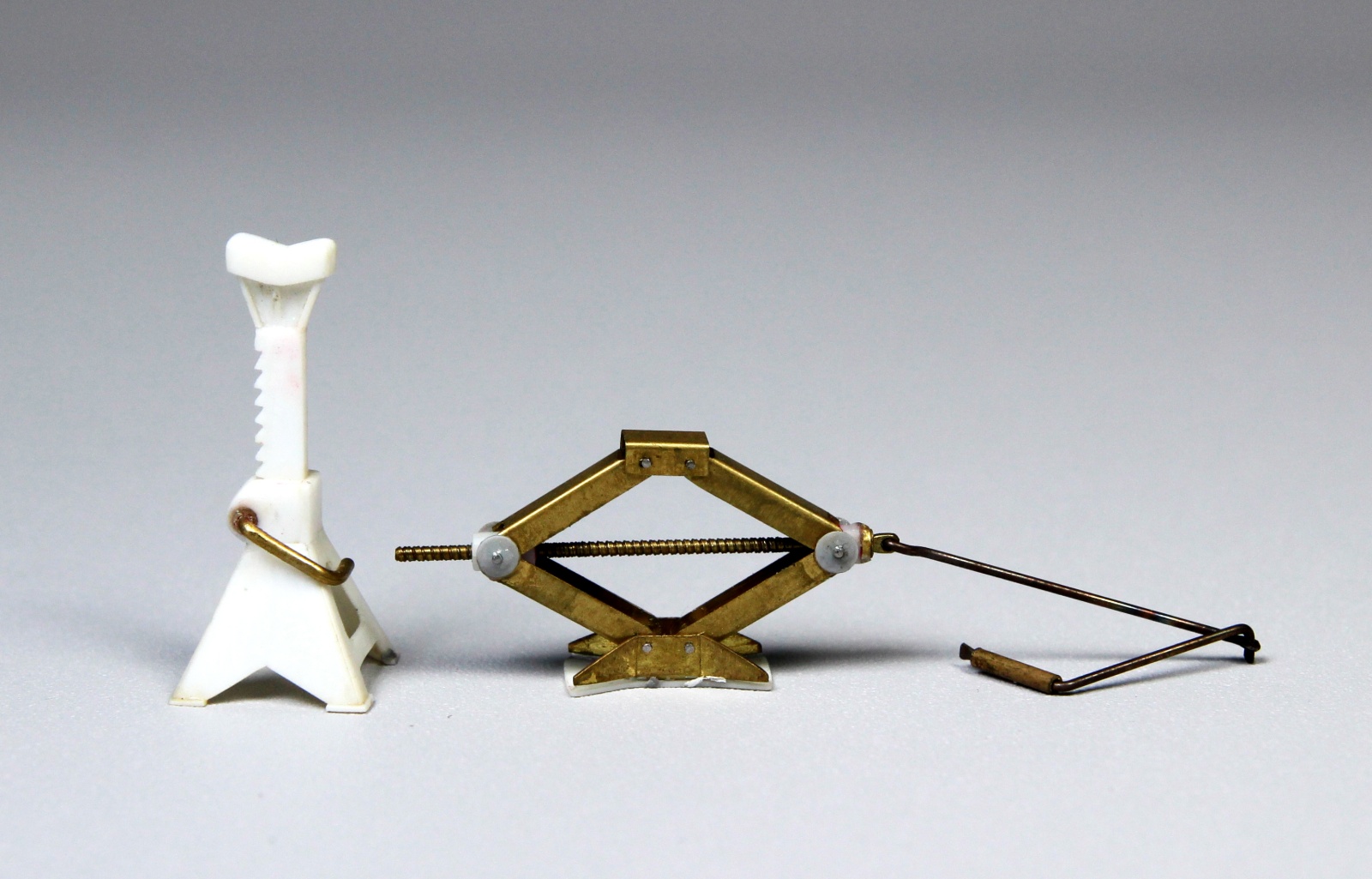

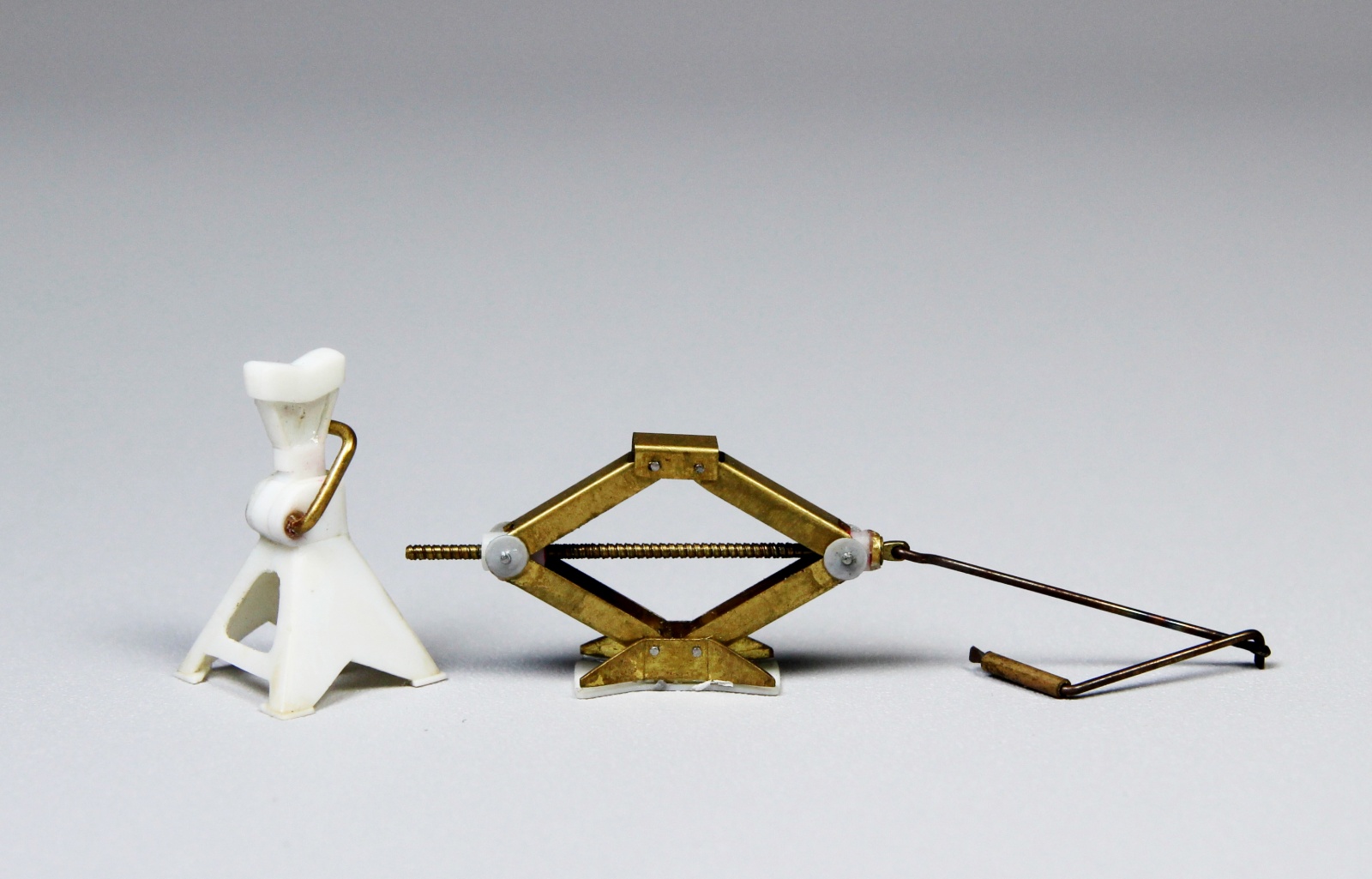

판스프링을 가동식으로 제작하면서 함께 제작한 작키??들입니다.
물론 실물과 동일하게 가동이 됩니다.

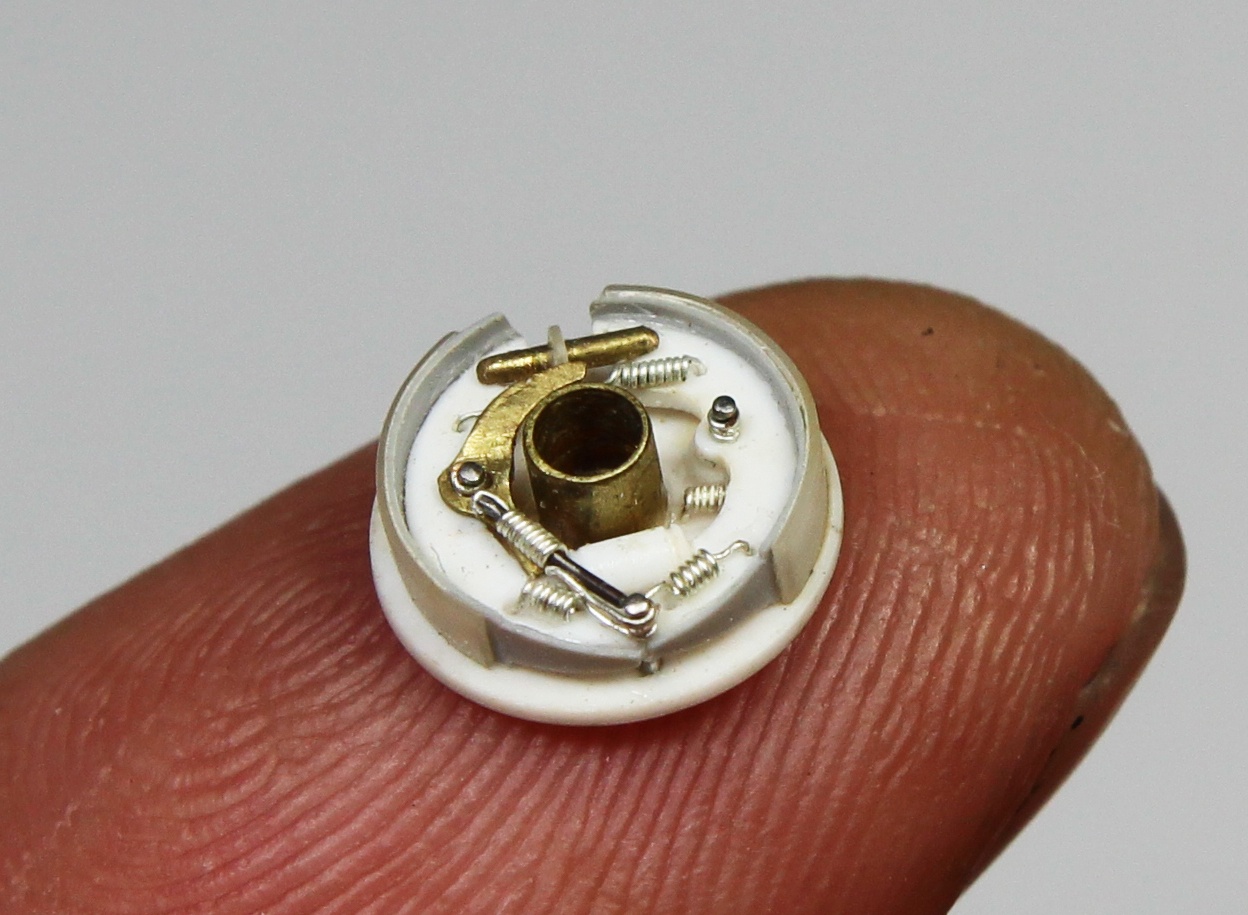

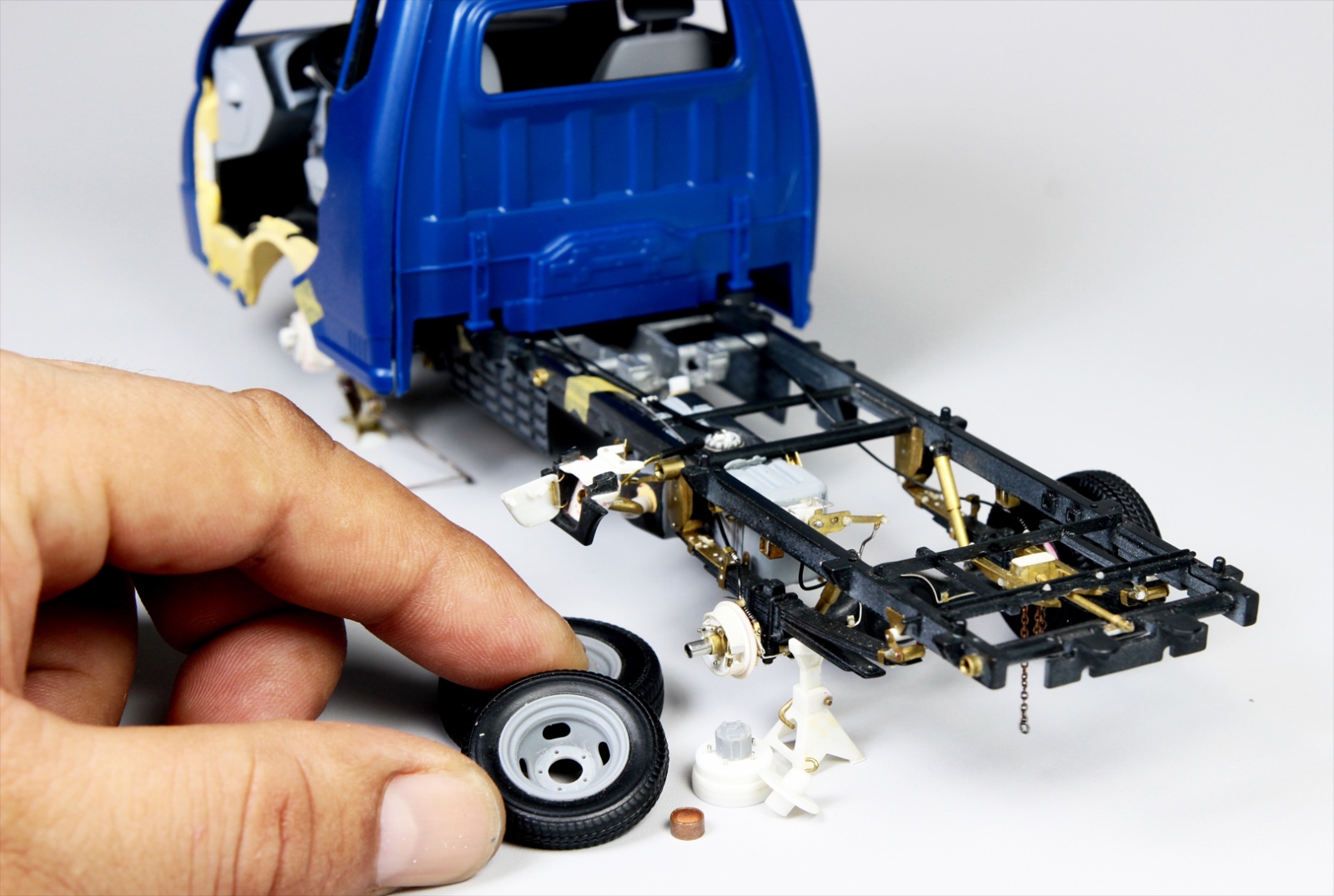

사이즈는 요만합니다.
좀더 자세한 보고 싶으신분들께서는 위 영상을 참고해주시기 바라겠습니다.
