1/32 Trumpeter 03302 US Aircraft Weapons: A 간단 훝어보기입니다. 구성물은 아래와 같습니다.
* MK-82 with BSU-33 x12
* MK-82 with BSU-86 (Snake eye) x12
* MK117 x6
* GBU-8 Hobos x2
* GBU-10 Paveway II x2
* AGM-12 Bullpup x2
* AGM-45 Shrike x2
* AGM-62A Walleye x2
* AGM-65 Maverick x6 with LAV-88 파일런 x2
* AGM-84E Harpoon x2
* AGM-88 HARM x2
* AIM-9B x2
* 370 gal. drop tank x2
* 무장 파일런 - MER-6 x2, TER-3 x2
* MK-82 with BSU-86 (Snake eye) x12
* MK117 x6
* GBU-8 Hobos x2
* GBU-10 Paveway II x2
* AGM-12 Bullpup x2
* AGM-45 Shrike x2
* AGM-62A Walleye x2
* AGM-65 Maverick x6 with LAV-88 파일런 x2
* AGM-84E Harpoon x2
* AGM-88 HARM x2
* AIM-9B x2
* 370 gal. drop tank x2
* 무장 파일런 - MER-6 x2, TER-3 x2
트럼페터의 1/32 항공 무기 세트는 2010년까지 5종류 나왔습니다. 03302는 첫타로 나온 제품이라서 신경을 많이 썼는지 두 배 크기 박스에 많이 쓰이는 공대지 무장을 모아놨습니다. 많이 쓰이니까 대부분의 키트도 기본 무장으로 제공하긴 합니다만...

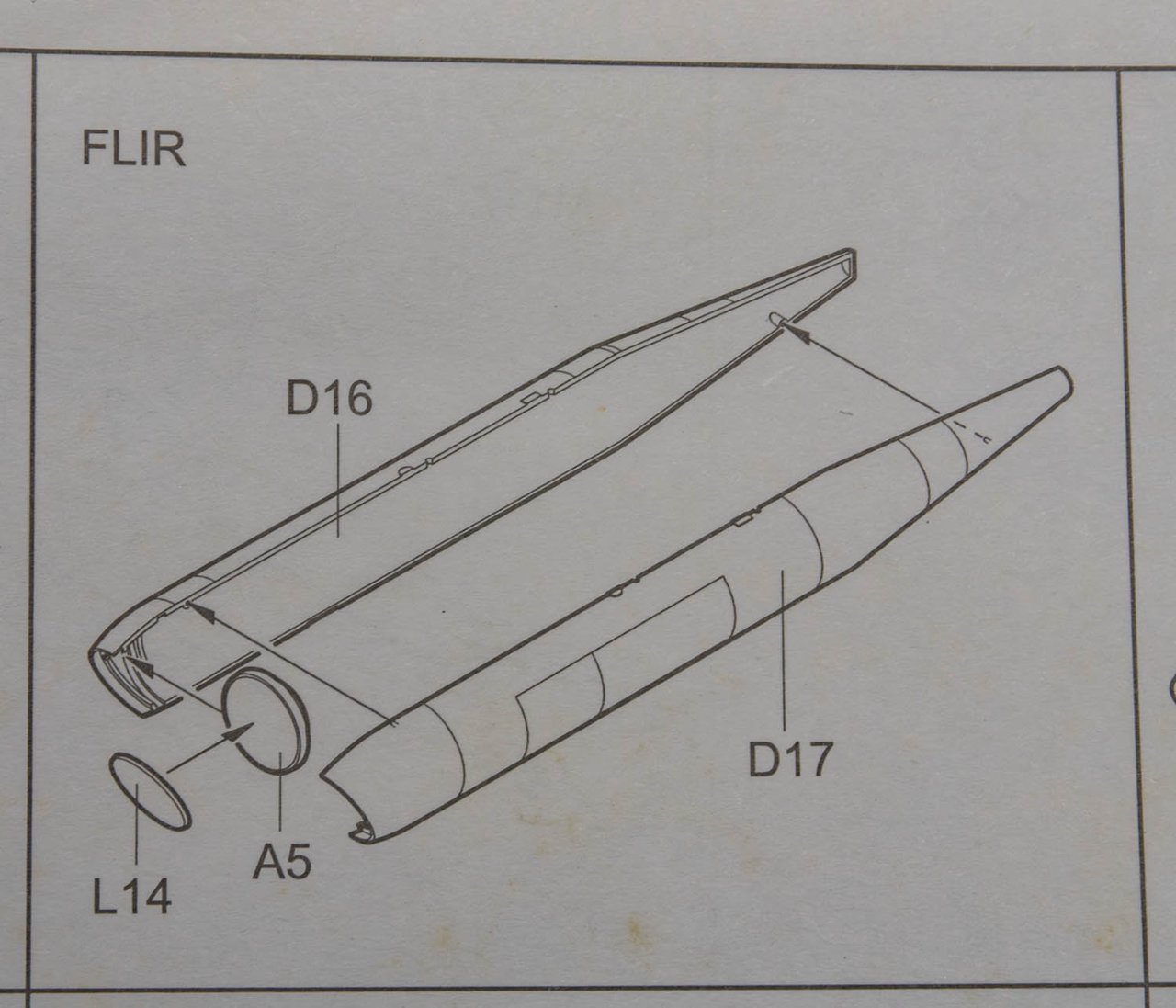

시작하기에 앞서, 설명서에 나와있는 FLIR은 조립 불가능한 부품입니다. A, D, L 런너가 있어야 하는데 L 투명 런너만 있고 A, D 런너는 없어서 처음부터 조립 안됩니다. 왜 포함되었는지 모르겠네요. 다른 weapon 세트에 A, D런너 들어 있을까요?

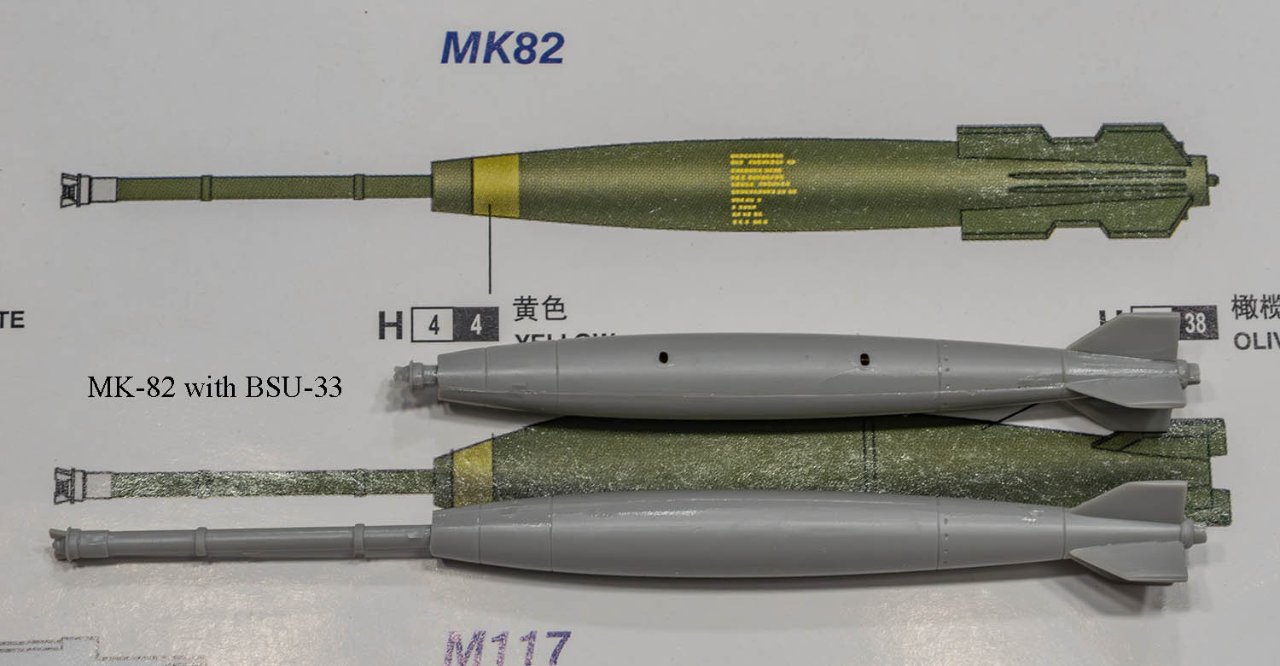

항공폭탄의 대표 주자인 MK-82 입니다.
신관을 두 가지 제공하는데, 짧은 것이 신관만 헤드에 연결하는 기본형이고 긴 건 베트남에서 쓰인 연약한 지반용입니다. 길다란 파이프로 신관만 연장시켜 폭탄이 베트남 늪지대의 물렁한 지형에 깊숙히 파고든 다음 터지는 걸 방지합니다. 다른 고강도 전면전에선 볼 수 없고 베트남전에서만 주로 볼 수 있을 겁니다.

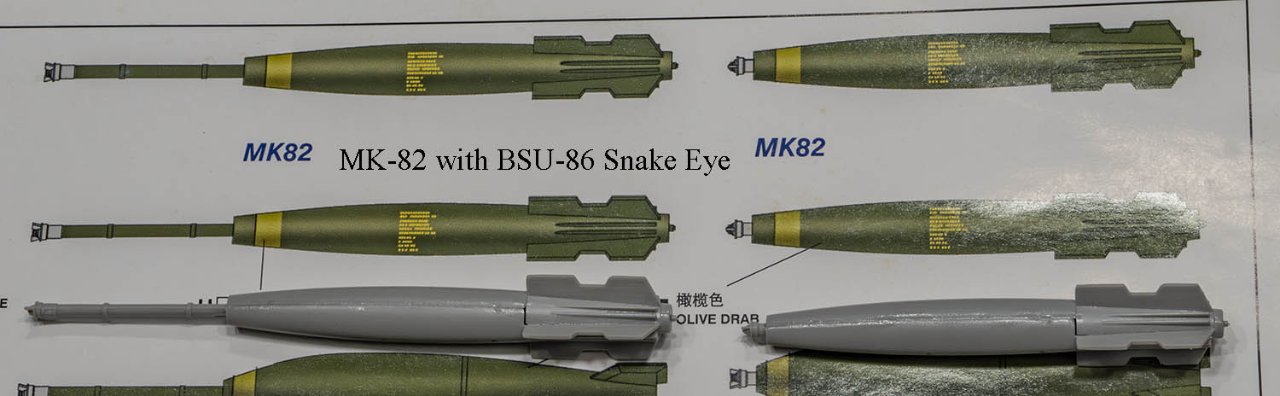

MK-82의 또 다른 변형입니다. 테일핀의 형태가 다른데요. 낙하시 우산처럼 활짝 펴져서 낙하 속도를 낮춥니다.
이것도 신관을 두 가지 골라 장착할 수 있습니다.

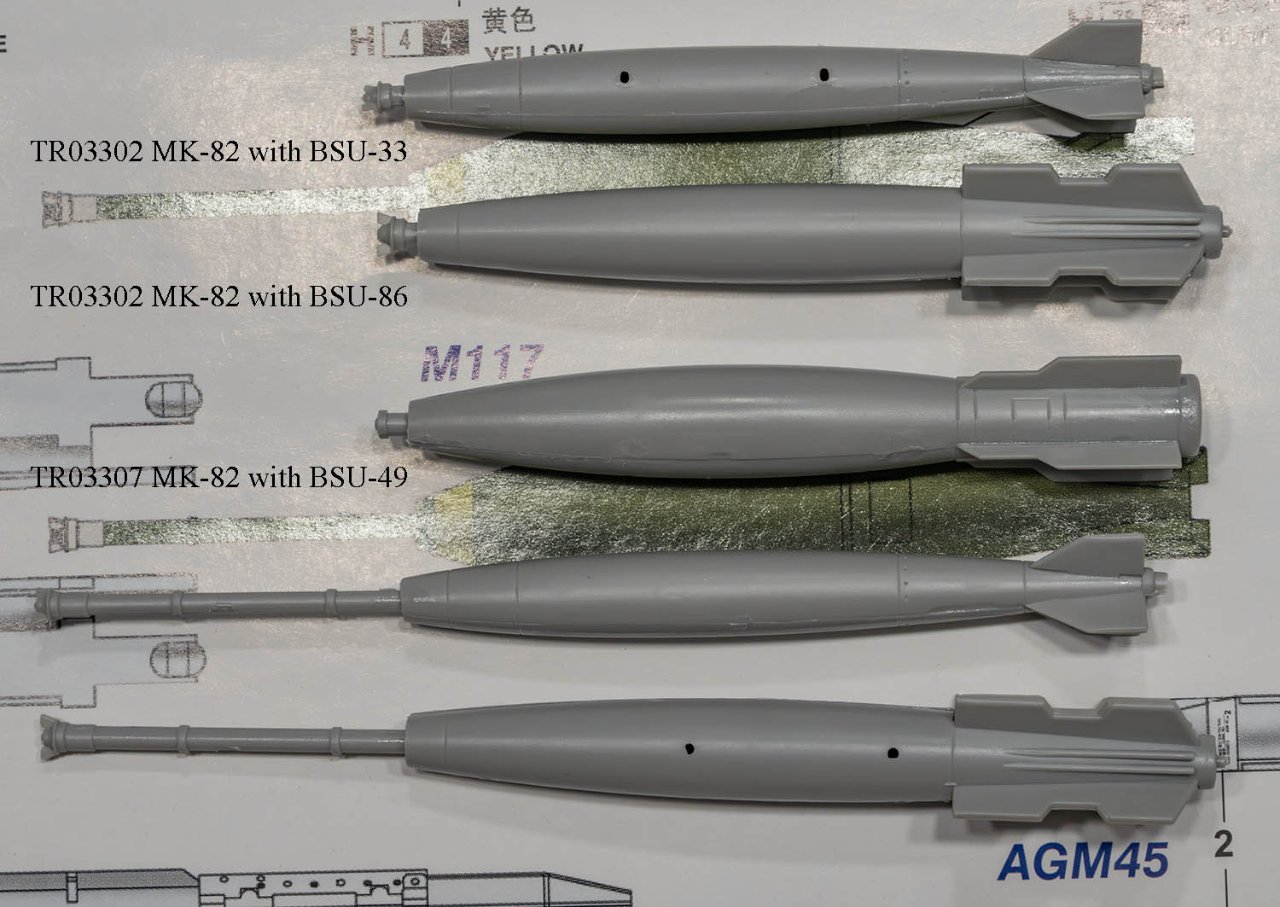

어제 조립한 트럼페터 03307 세트의 MK-82와의 비교입니다. (세번째) 뭔가 모양부터 완전히 다릅니다만 아무튼 MK-82 입니다.
MK-82 항공폭탄은 모듈형 설계라서 헤드와 테일에 어떤 모듈을 장착하느냐로 용도를 자유자재로 바꿀 수 있습니다. 첫번째는 BSU-33으로 가장 기본적인 테일핀입니다. BSU-86도 굉장히 자주 볼 수 있는데, 위에서 설명한 것처럼 우산처럼 활짝 펼쳐져서 낙하 속도를 낮춥니다. TR03307의 BSU-49는 낙하산이 뒤에 펼쳐져서 낙하 속도를 낮춥니다.

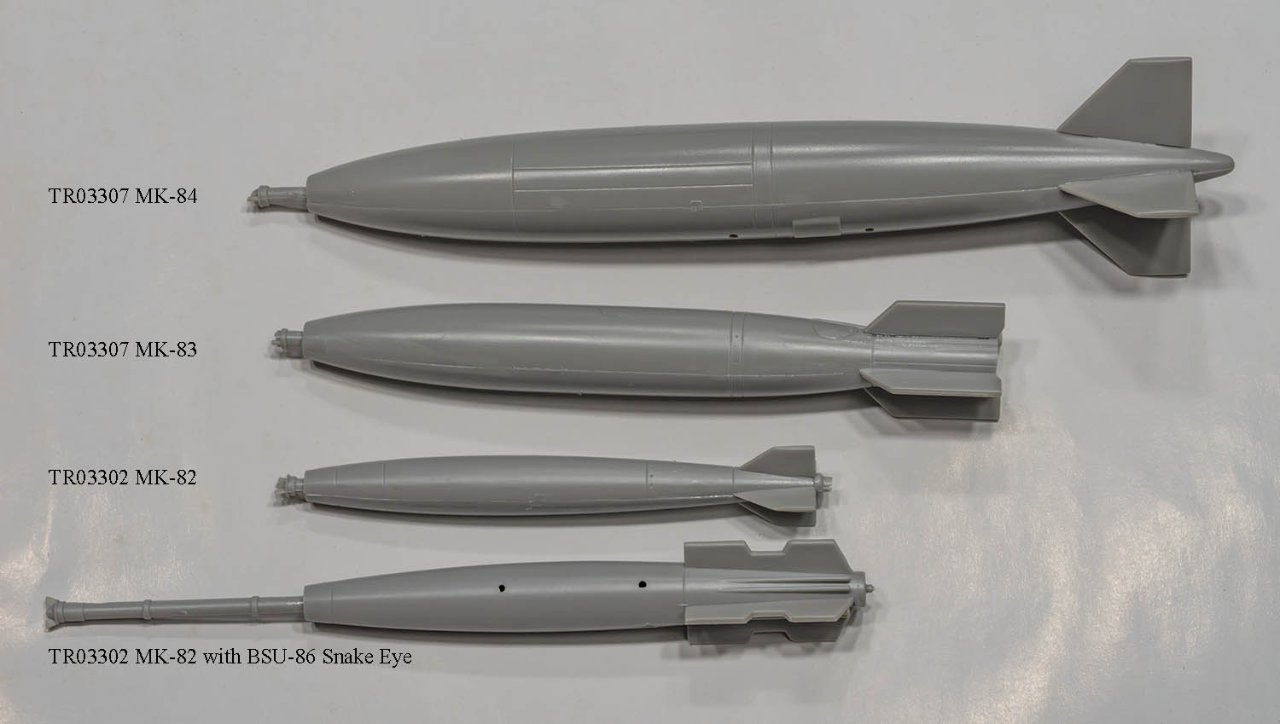

어제 조립한 MK-84, MK-83과의 비교입니다. TR03302, TR03307 키트는 다른 금형을 쓰는데 모양이 꽤 다릅니다. 둘 중 어느 하나는 맞겠죠.
MK-84의 신관은 MK-82 일반형에 비해 조금 길고 MK-82 연약 지반용에 비해 짧습니다. 저렇게 어중간하게 튀어나온 이유는 MK-84의 폭약은 MK-82 보다 격발시키기 어려워서 Boost 기능을 하는 파이프를 중간에 끼운 겁니다. 신관이 툭 돌출되어 있는 경우는 (1) 베트남전 늪지대의 연약지반용 (2) 공용 신관 모듈로는 격발시키기 어려운 대형 폭탄이라서 부스트용 (3) 그냥 비어있는 파이프고 안에 신관과 폭탄을 연결하는 전선이 지나가는 경우(GBU-10 Paveway II 등)입니다.

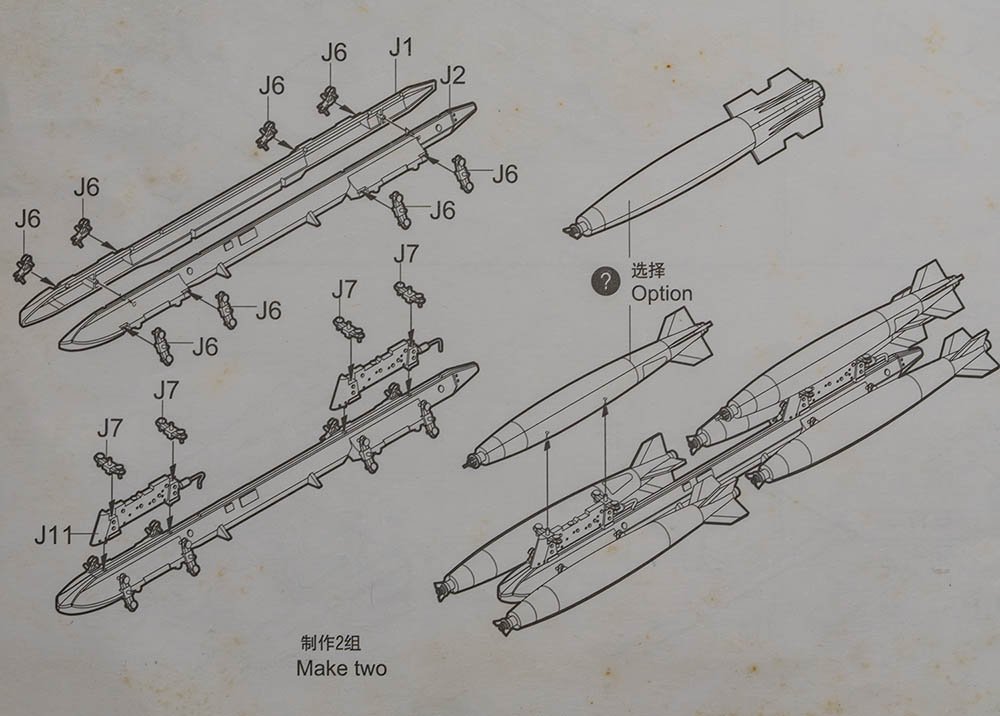

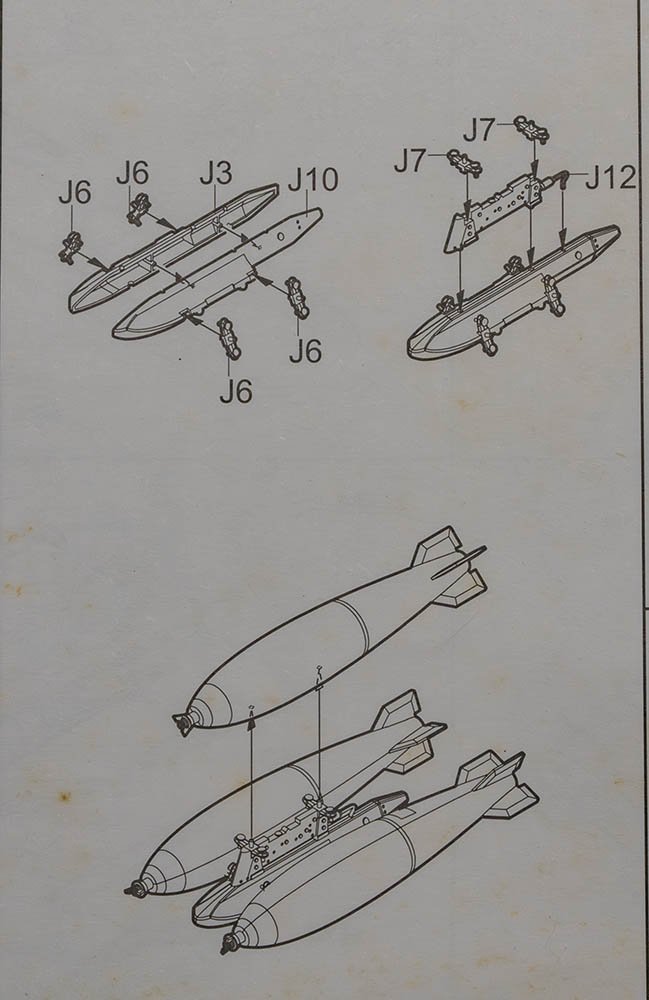

MK-82 폭탄을 장착하는 파일런은 MER-6을 쓰면 됩니다.
이 키트에도 M117을 제공합니다. MK-82의 신관과 호환됩니다.

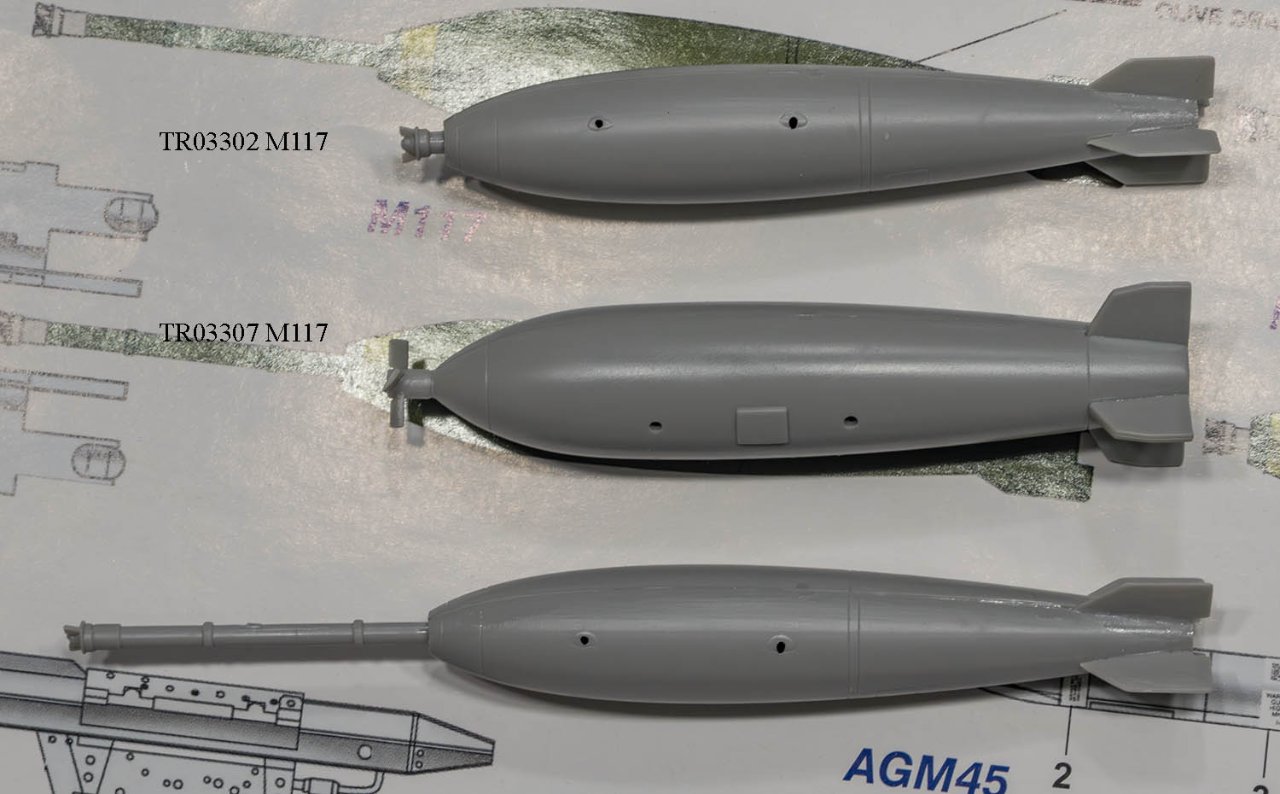

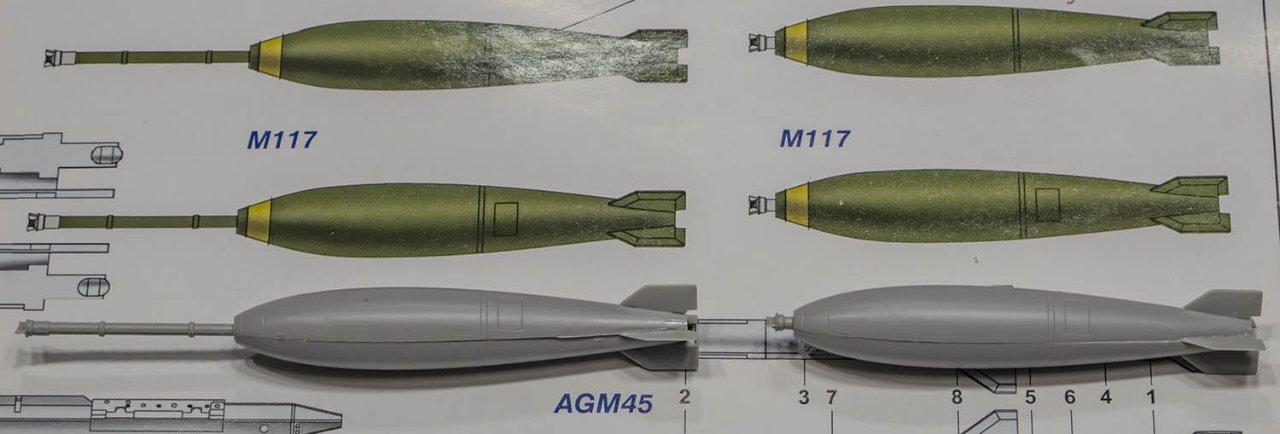

어제 만든 TR03307의 M117과의 비교입니다. MK-82와 마찬가지로 상당히 다른데요? 둘 중 하나는 맞을 듯 합니다.

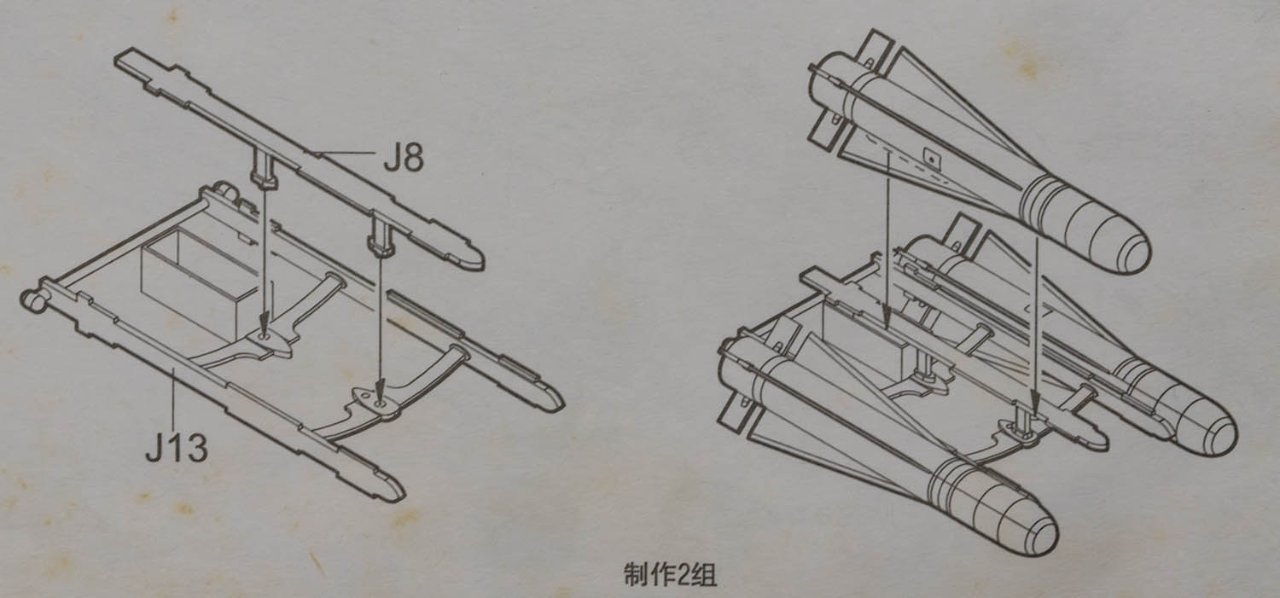

M117은 TER-3 파일런에 장착하면 됩니다.

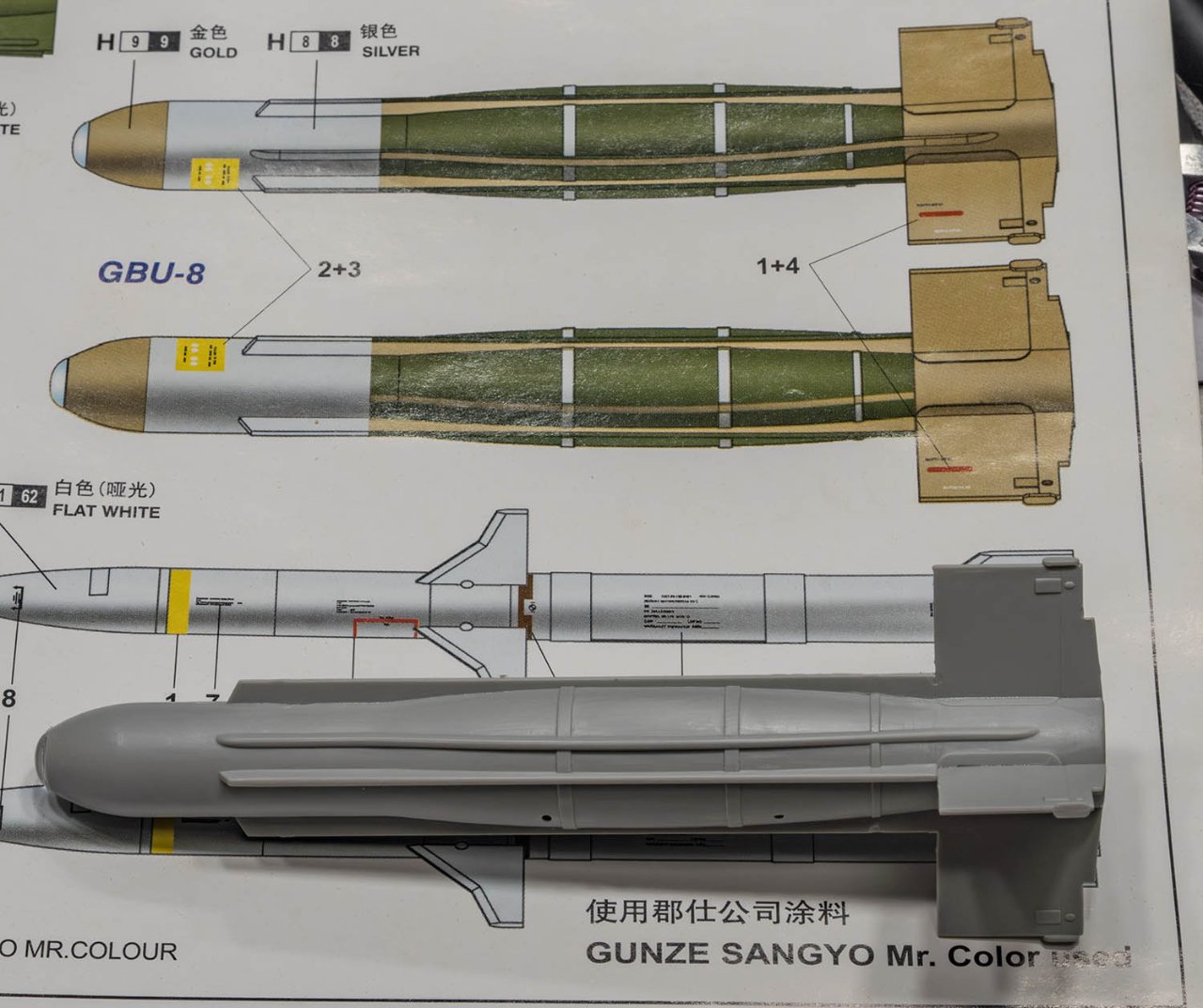

GBU-8 Hobos는 MK-84 폭탄에 Homing Bomb System 모듈을 장착한 유도 폭탄으로, 폭약이 작아서 별로 효과적이지 못한 AGM-62 Walleye를 개선한 버전입니다. GBU-8은 상당히 성공적이어서 GBU-15 개발로 이어집니다.
보다시피 마스킹 지옥입니다.
GBU-10 Paveway II 는 MK-84 폭탄에 레이저 유도 및 활공 모듈을 장착한 유도 폭탄입니다. 이라크군 하인드 헬기를 공중전으로 격추시켰죠. 지금도 사용중인 성공적인 무기입니다.

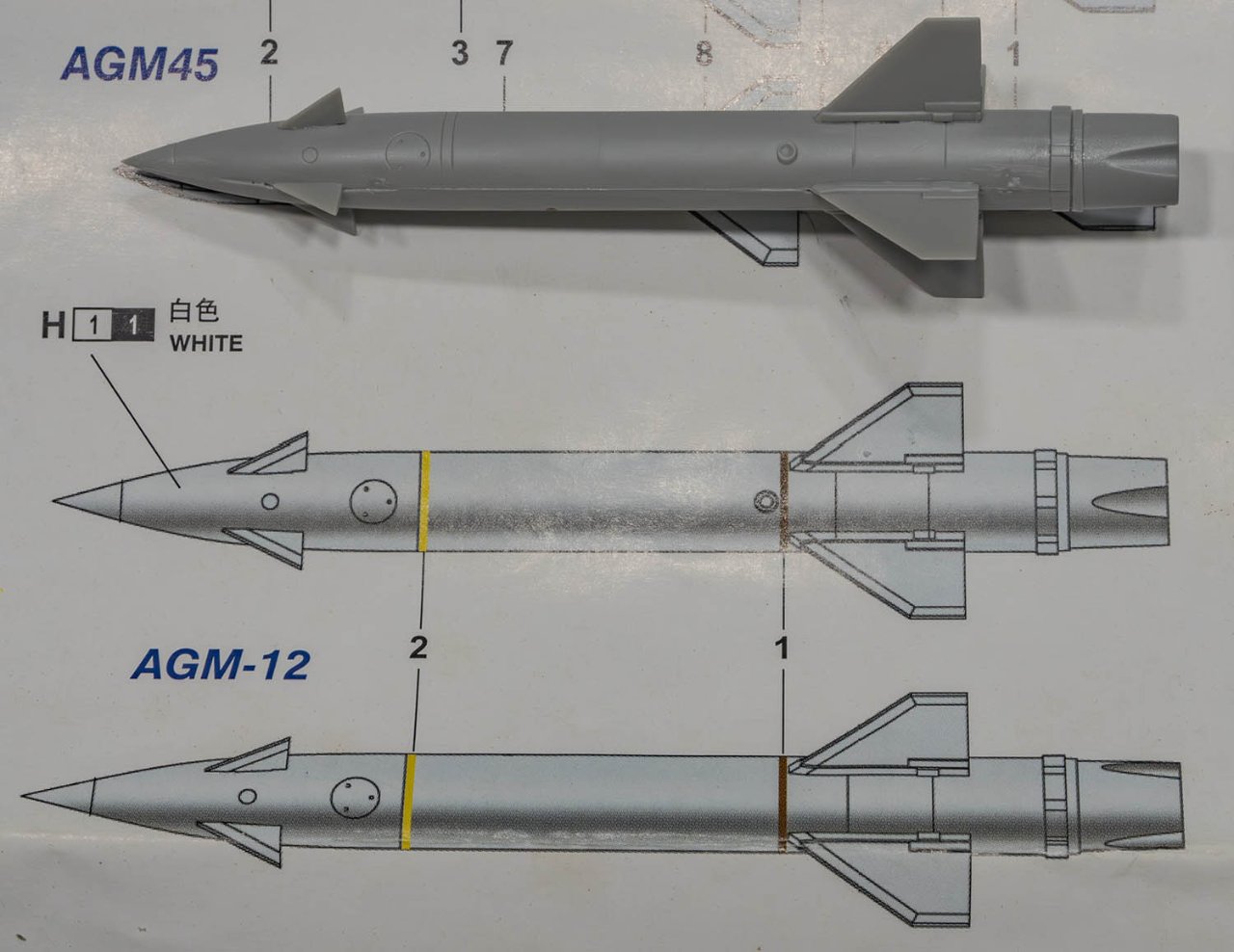

AGM-12 Bullpup은 1955년 개발된 초기 레이저 유도 공대지 미사일입니다. 후방에 섬광탄 두개를 켜고 조종사가 직접 작은 조이스틱으로 조종하는 타입이었는데, 덕분에 기체의 센서가 섬광탄을 포착할 수 있도록 미사일을 따라 급강하해야 했고 오차도 10미터가 넘어서 빠르게 대체되었습니다. 조종하는 재미는 있었을 것 같네요.

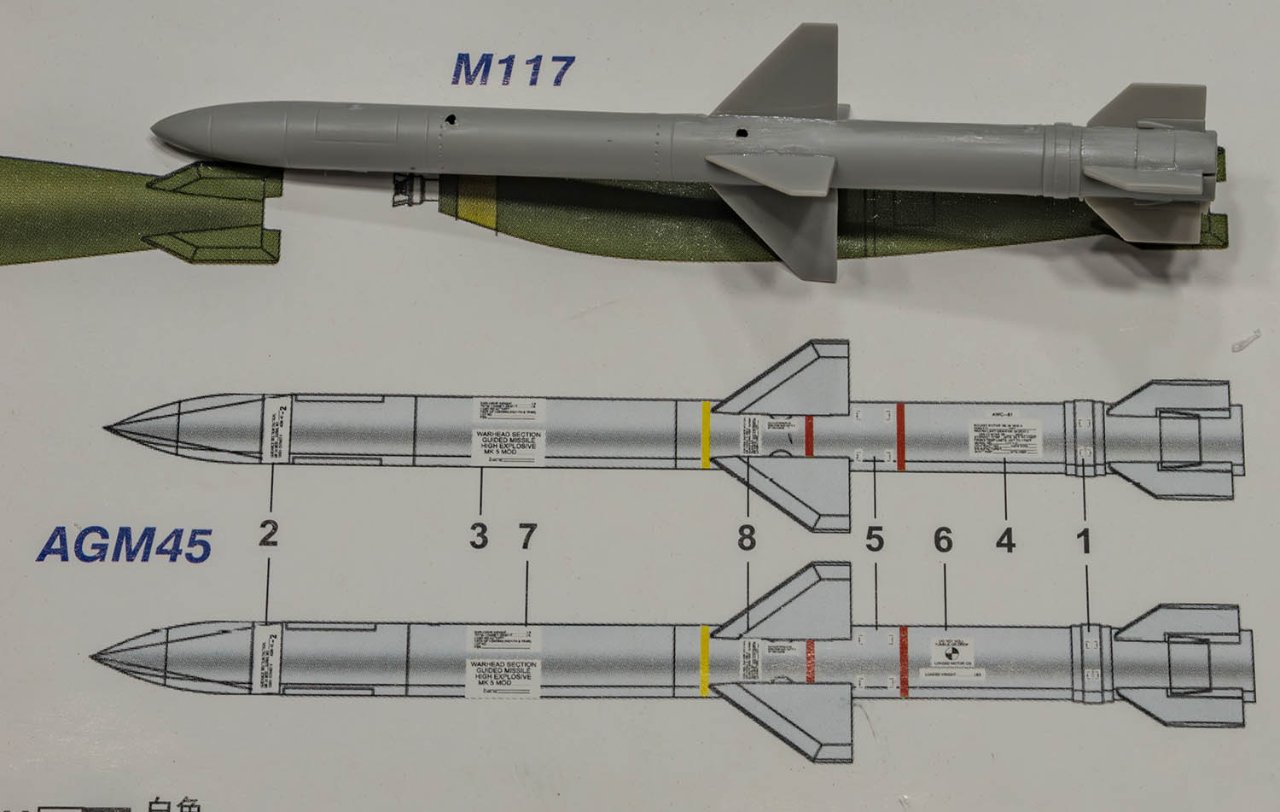

AGM-45 Shrike는 레이더 신호를 추적하는 대레이더 기지 미사일입니다. 베트남전에서 SAM 사이트를 털어먹는데 쏠쏠하게 써먹었습니다만 아군 순양함도 오인 사격으로 피격당한 전적이 있습니다. 가격이 7천 달러로 매우 저렴했기에 꾸준히 쓰이다가 AGM-88 HARM으로 대체됩니다.

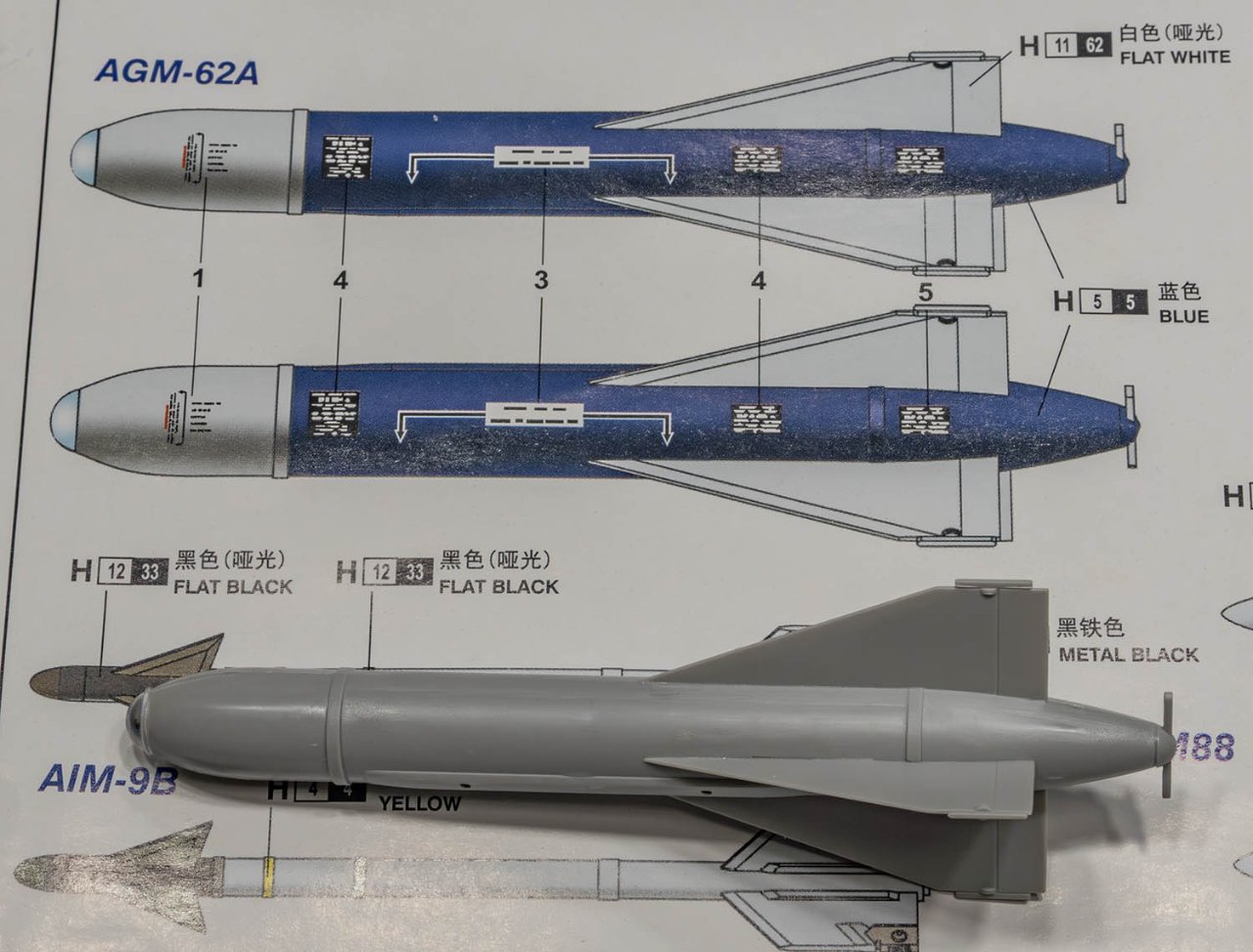

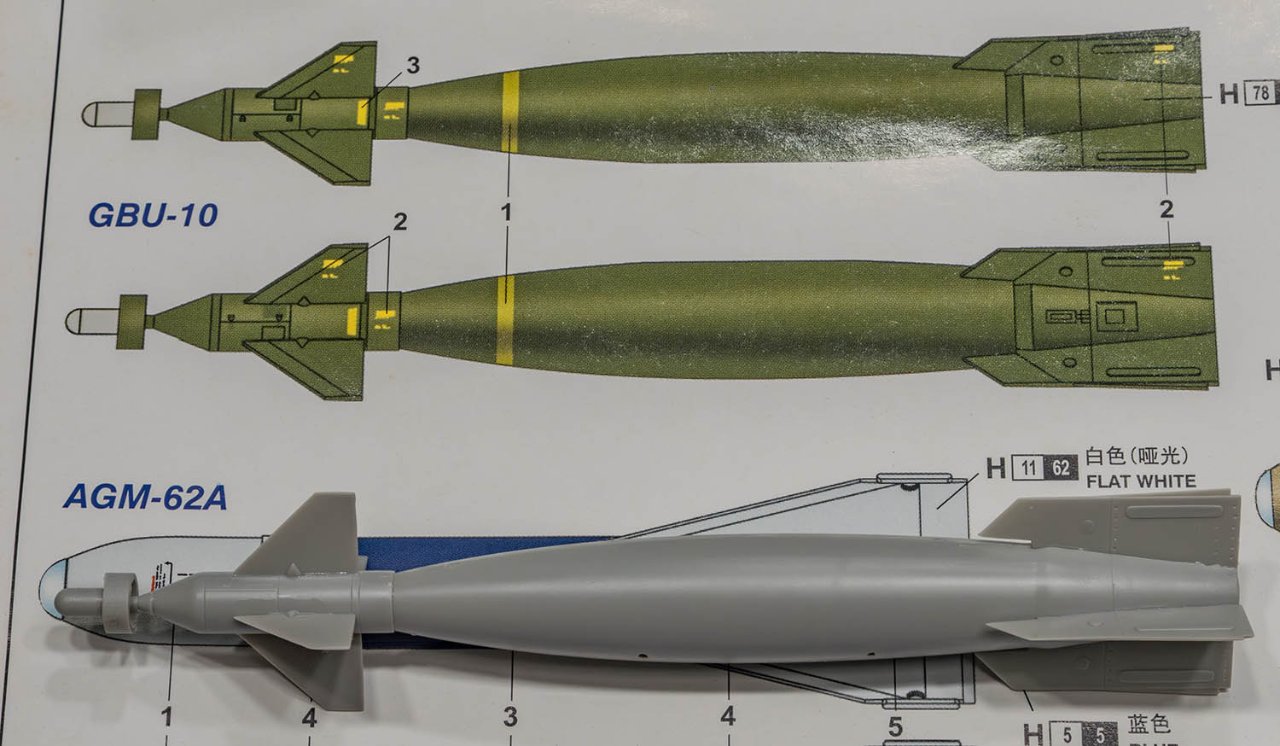

AGM-62 Walleye는 영상 유도 폭탄입니다. 조종사는 폭탄 앞부분에 장착된 카메라로 중계되는 영상을 보고 목표를 지정하고, 한 번 지정하면 Fire and Forget 으로 즉시 이탈하는 첫번째 유도 폭탄이었습니다. 1991 걸프전 이후 A-7 Corsair II와 함께 퇴역했습니다.

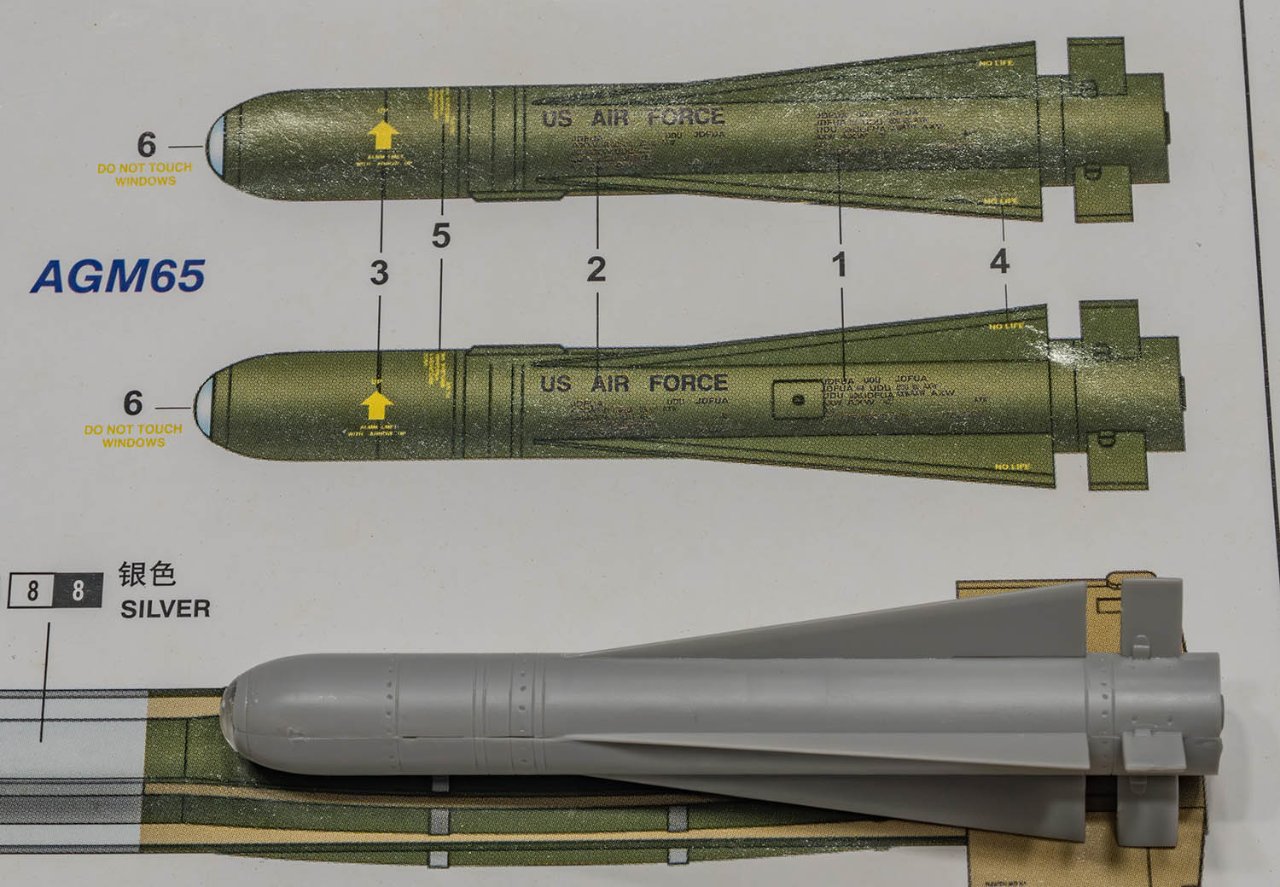

F-14의 주력 무장으로 이름높은 AGM-65 Maverick 입니다. 따로 설명은 필요없겠죠.

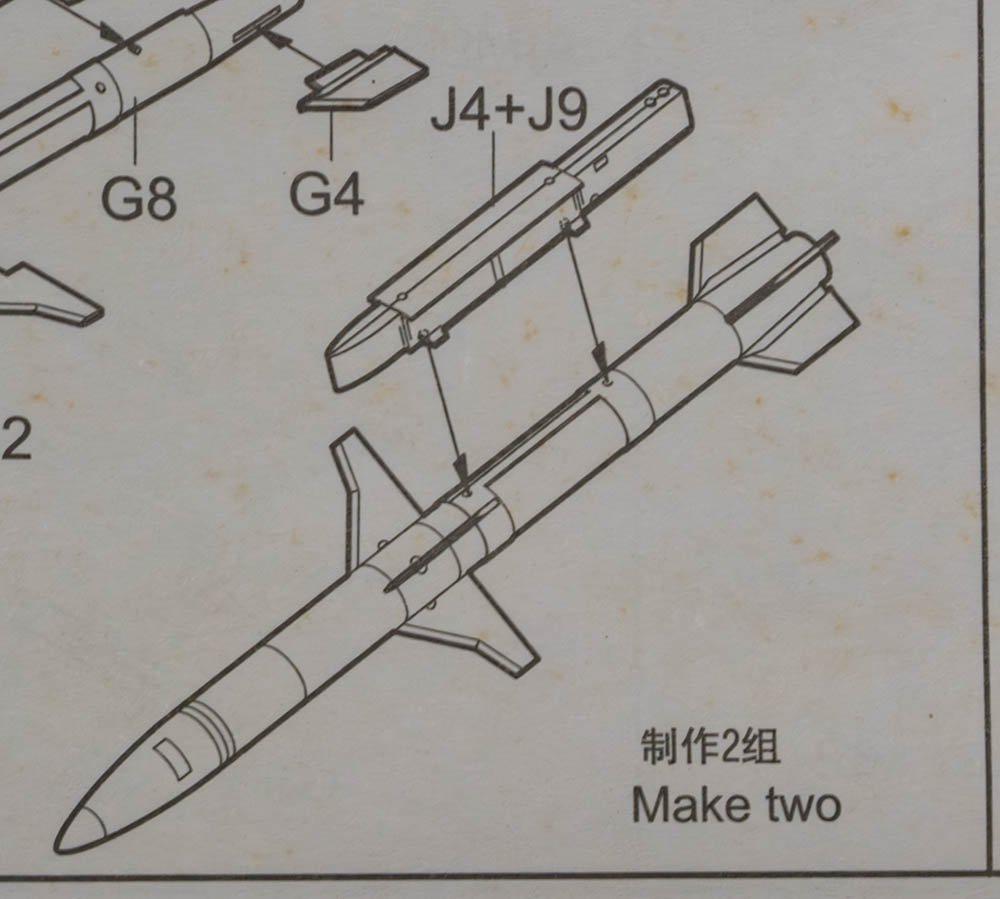

LAV-88 파일런이 함께 제공됩니다.

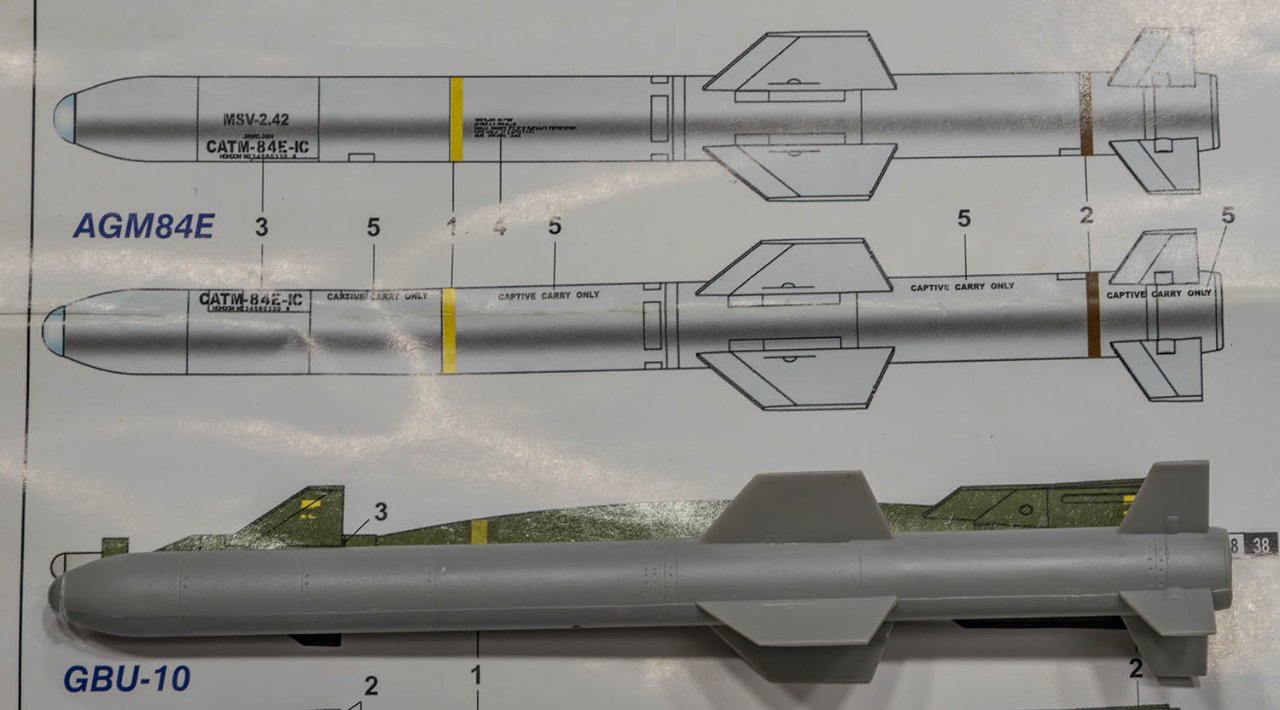

AGM-84 Harpoon 대함 미사일도 딱히 설명할 필요 없을 듯 합니다.

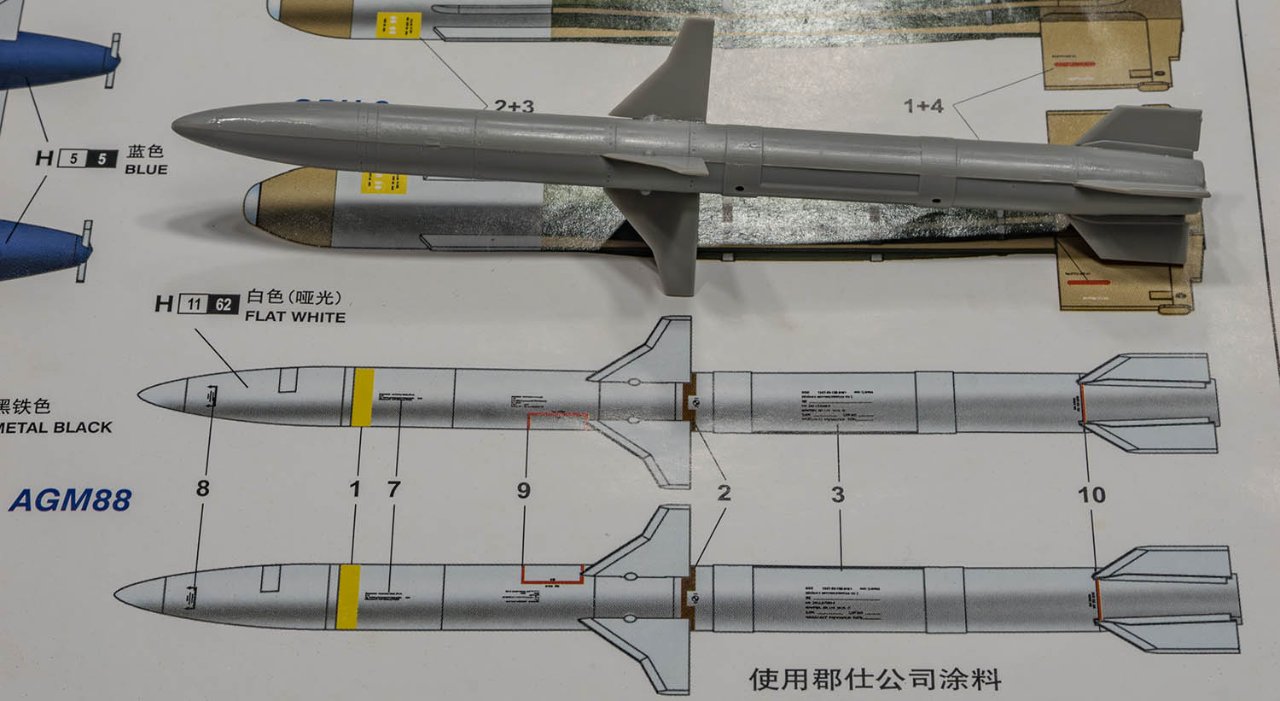

AGM-88 HARM은 고속 대레이더 미사일입니다. 이것도 아군 오사 사건이 다발했는데, B-52 스트라토포트리스의 후방 기관총좌를 타격하거나 패트리어트 미사일의 레이더 유닛을 파괴하기도 했습니다.
이것도 파일런이 제공됩니다.

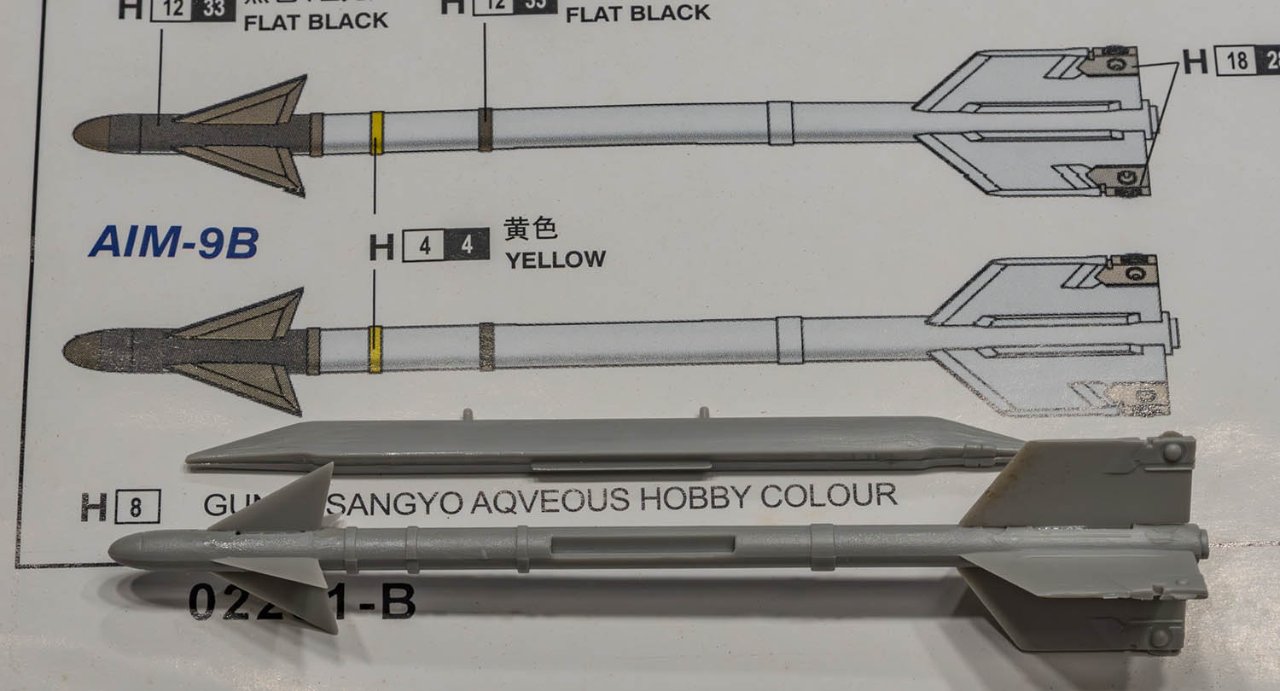

모든 전투기를 발발 떨게 만드는 AIM-9B 사이드와인더공대공 미사일입니다.
AIM-9B는 대만에서 미그기 등에 꽂고 가서 역설계하게 만든 그 기종이며, 적외선 탐색으로 후방 엔진 배기구로만 추적 가능했습니다. 후기형은 액체 질소로 시커를 냉각하여 전투기가 지나간 뒤에 생기는 뜨거운 공기만으로 전방위 추적이 가능해졌습니다.
초기 사이드와인더는 여러모로 한계가 커서 격추 기록이 저조했는데, 9B의 경우 시야각이 4도로 매우 좁고 시커 조준 갱신 속도가 느려 1962년 생산이 중단됩니다. 이후로 계속 개량형이 나왔으나 베트남전이 끝날 때까지 유효한 대공미사일 개발은 요원했습니다. 사이드와인더의 진정한 명성은 1977년 완전히 새로 설계한 AIM-9L Lima 부터입니다.

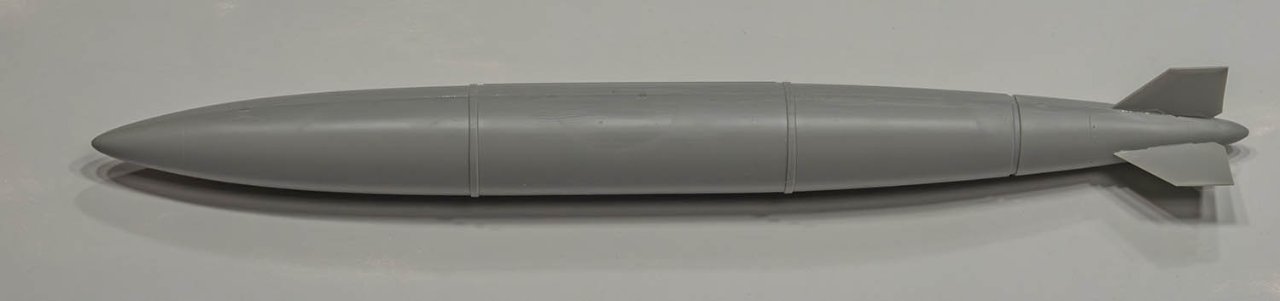

키트에 포함된 부품 중 가장 거대한 370갤런 연료 탱크입니다. F-16과 F-4에 사용하는 녀석입니다.
이 키트는 1/32 스케일이지만 2000년대 키트답게 다듬고 퍼티 메꿔야 할 부분이 한두군데가 아닙니다.
데칼과 세부 디테일도 현재 1/48 키트의 무장에 완전히 뒤쳐졌습니다.
1/48 무장 키트는 지금도 자주 출시되고 있는데
1/32 무장 키트는 앞으로 나오기 어렵고 소량의 3D 프린터 제품만 나올 것 같습니다.
데칼과 세부 디테일도 현재 1/48 키트의 무장에 완전히 뒤쳐졌습니다.
1/48 무장 키트는 지금도 자주 출시되고 있는데
1/32 무장 키트는 앞으로 나오기 어렵고 소량의 3D 프린터 제품만 나올 것 같습니다.
