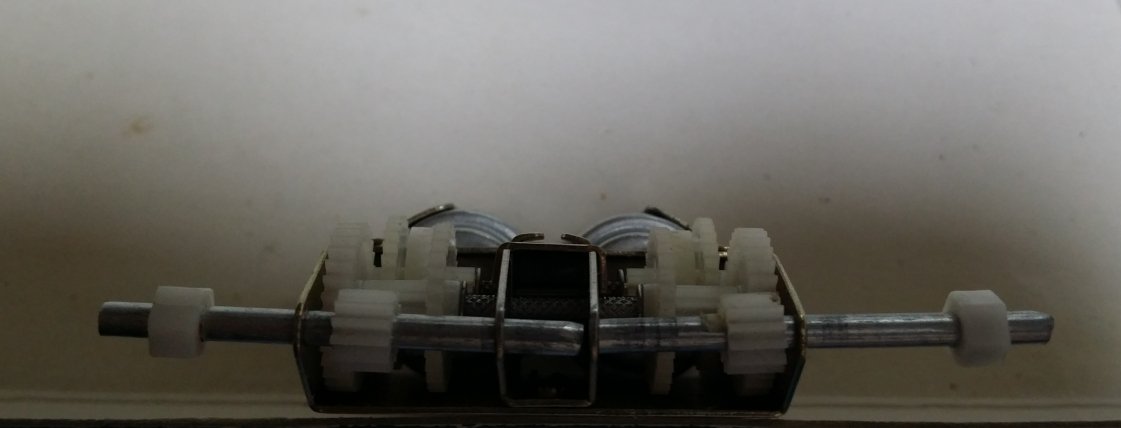

올드 아카데미 1/35 탱크가 미조립으로 왔는데 기어박스가 이 모양이네요
파이널 기어 두개는 깨져있고, 샤프트에 달린 너트도 하나 깨져 있는데다가
샤프트가 V자로 모양을 하고 있습니다.
기어 깨진건 그렇다쳐도 , 샤프트가 어떻게 저럴수 있는지,
아마도 출고 될때부터 불량이었을듯 싶네요.
몇십년동안의 밀봉포장안에서 쇠덩어리가 저절로 저리될수 있을까요?
샤프트가 휜건 아니고, 철제 프레임 구멍이 위치가 비정상적으로 자리잡고 있습니다.
가운데 2개 구멍이 낮고 양쪽 2개 구멍이 높습니다.
저정도면 스프라켓이 완전히 요동을 치며 돌겠죠.

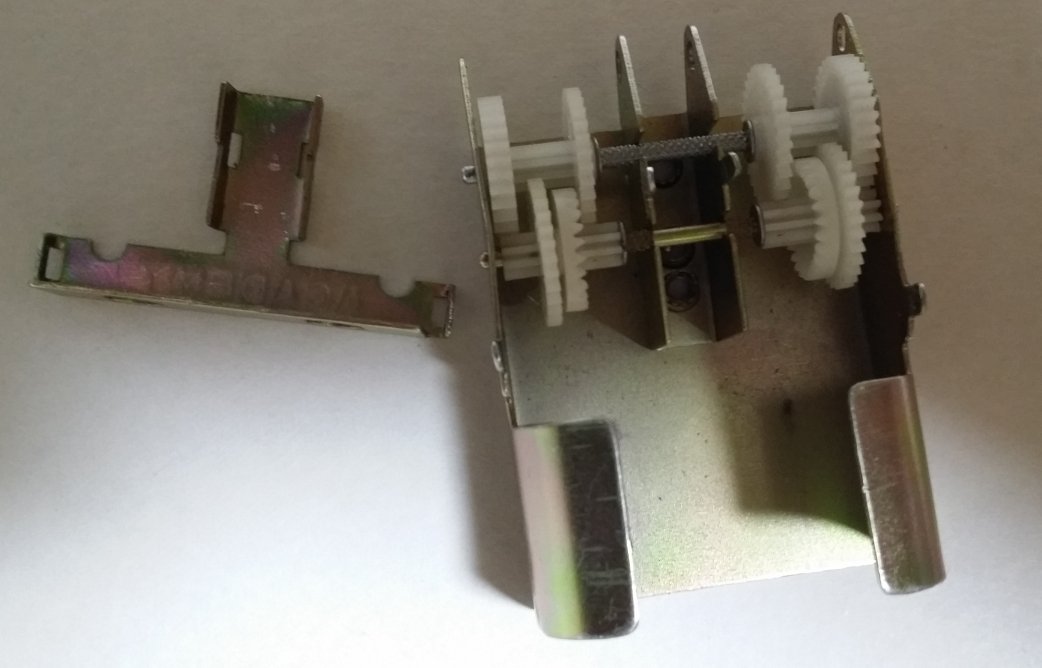

처음 분해해봅니다.
윗뚜껑은 니뻐로 구부러져있던 연결부위를 펴서 열었습니다.
잘 안빠져 낑낑댔는데 모터에 걸려 안빠진거였습니다.
모터를 먼저 빼고 뚜껑을 열어야 합니다.

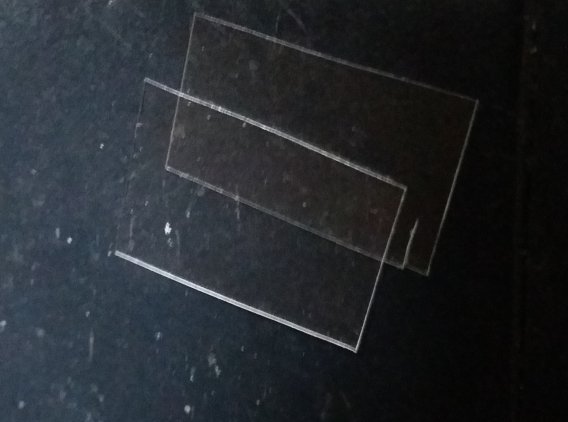

아주 얇은 플라스틱 판인데, 흔하게 구할수 있는 건전지 포장으로 있던
플라스틱 판입니다.
플라스틱 판 2겹을 서로 순접해 붙인후 그걸 금속 바닥판에다 순접해 붙였습니다.
순접을 안해도 꽉 끼어서 안빠질것도 같았지만 그냥 순접했습니다.

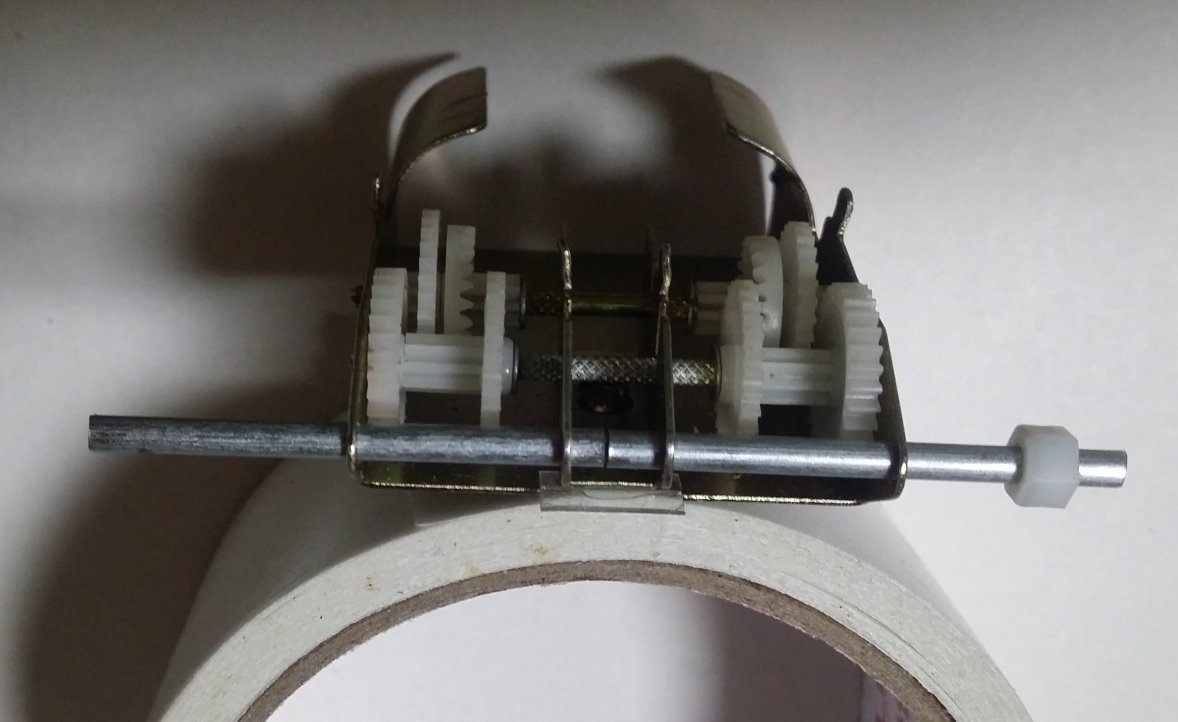

낮아져 있던 구멍이 약간 들어올려져 샤프트가 1직선에 되었습니다.
그런데 저렇게 샤프트를 끼우는 프레임의 앞부분이 들리니 뒷부분은 약간 낮아져서
뒤에 있는 기어의 샤프트 2개가 구멍에 눌려서 잘 안돌아가더군요.
그런데 생각해보니, 뒤에있는 샤프트 2개는 안돌아가도 되는거 같습니다
좌,우가 서로 반대방향으로도 돌아가야 하는데 샤프트가 돌면, 그런 동작이 불가능하니
안돌게 되있는게 정상인거 같습니다.

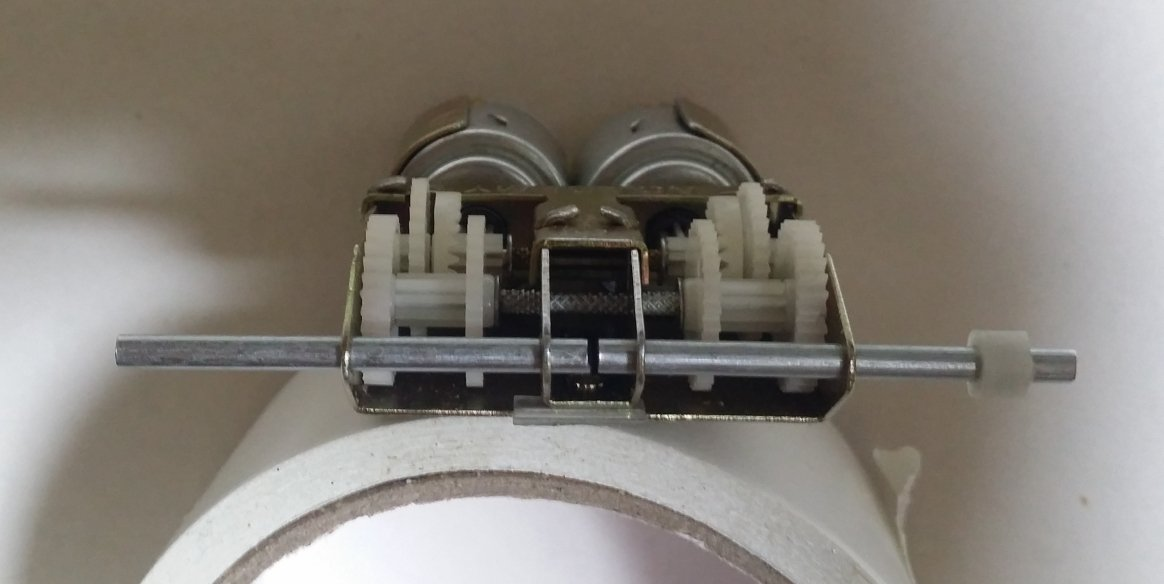

수술 간단히 성공입니다.
그런데 이렇게 해도 한쪽 육각너트부분이 반대쪽에 비해
0.5mm~0.8mm 정도 미세하게 높습니다.
기어박스를 차체에 부착할때 바닥에 얇은판을 받여서
미세하게 한쪽으로 기울여서 달면 어떨까 생각중입니다.
