얼마전에도 제작기 게시판에 기어박스 수리한 글 올렸었는데
이번 수리는 약간 업그레이드 되었습니다.
파이널기어는 좀더 쉽게 교체했고 육각너트는 정크 프라부품으로 제작을 했습니다.
샤프트에 붙어있는 파이널기어 2개가 금이가서 니뻐로 뜯어냈습니다.
육각너트도 금이 간 상태입니다.

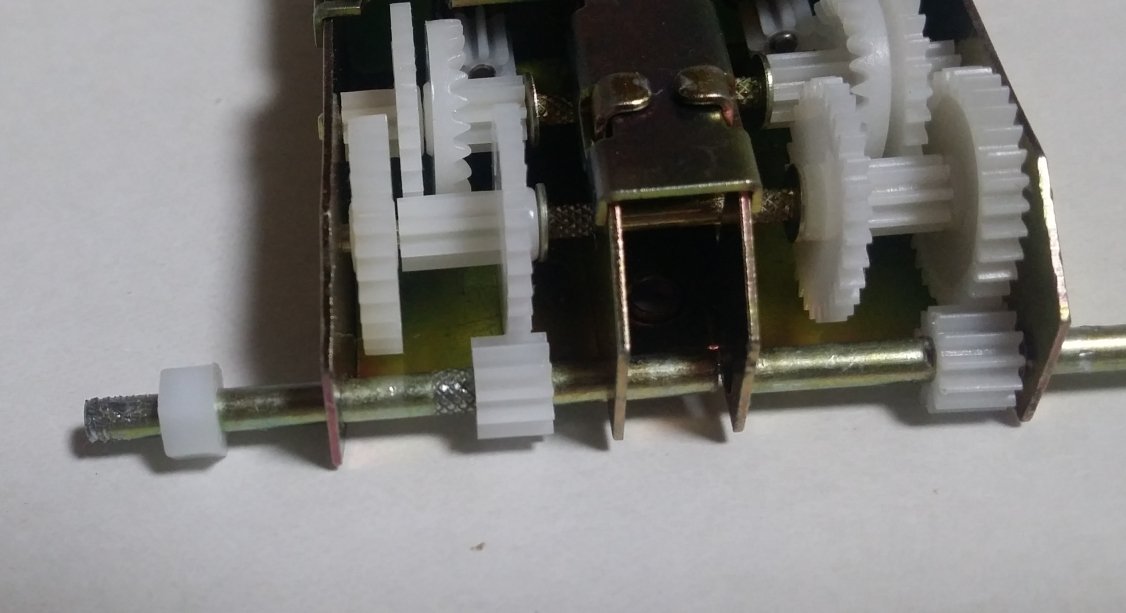

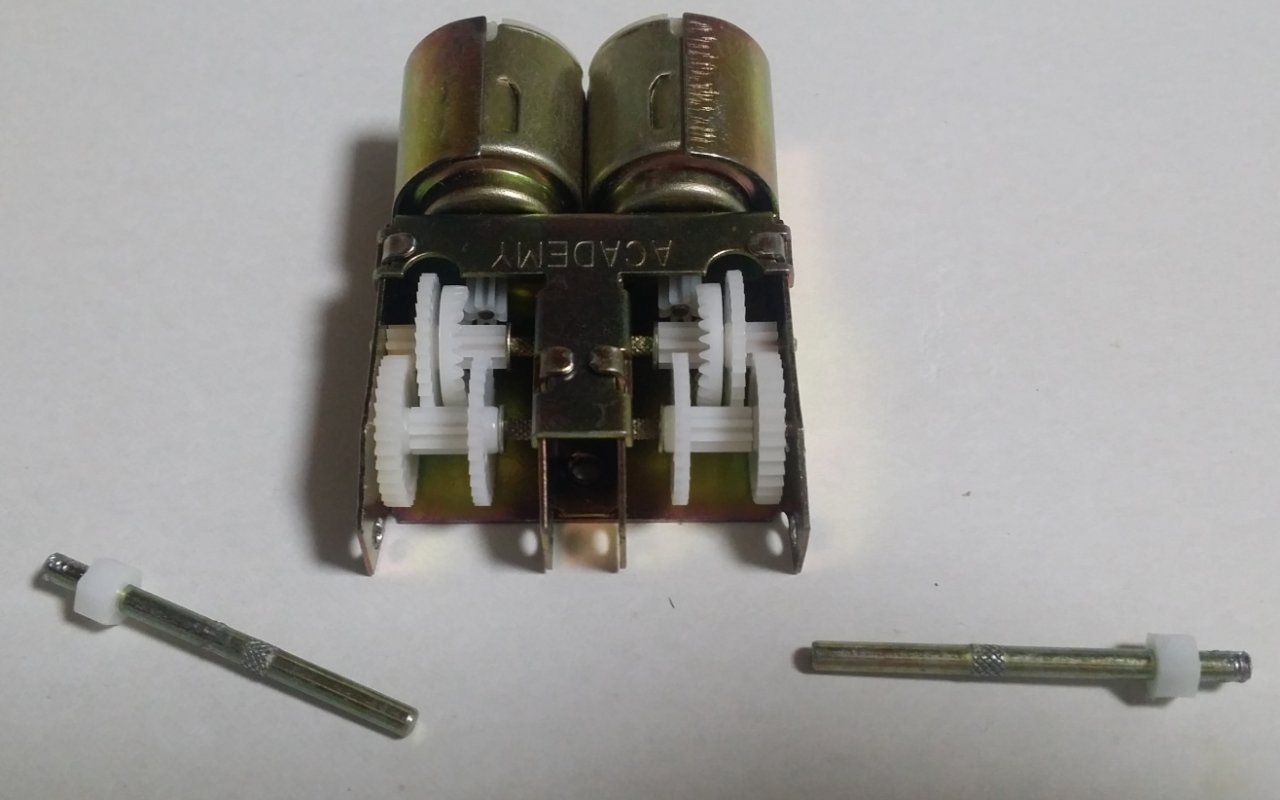

샤프트를 빼낸건데, 저번에는 요령을 몰라서 롱로우즈로 샤프트끝을 잡고 그냥 계속
세게 잡아 뽑아서 기어박스 철제프레임이 바깥으로 크게 휘었었죠
파이널기어가 붙어있는 부분에 요철이 있어서 그게 철제 프래임 구멍에 걸려서
세게 잡아뽑기만 하면 철제프레임이 크게 휘면서 샤프트가 빠지긴 합니다.
이번엔 샤프트를 뽑다가 요철부분이 철제프레임 구멍에 걸려 1/3정도 들어갔을때
그때부턴 잡아뽑은게 아니라 샤프트를 좌우로 돌리면서 뽑는힘은 적게 주었더니
돌리는힘으로 빠지더군요. 철제 프레임도 거의 휘지 않았구요.

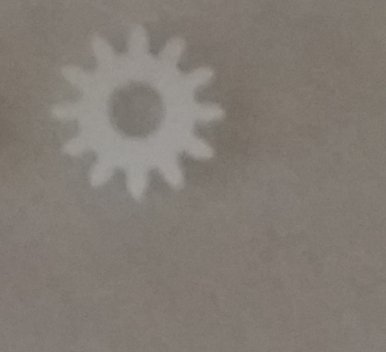

아주 싸게 여러개 구입한 기어인데 파이널기어랑 사이즈가 같은데
구멍크기만 작습니다.
저번에는 공구가 없어서, 핀셋끝을 구멍에 넣어 갈아내다가, 포크끝에도 넣어서
갈아내느라 힘들었는데 이번엔 핀바이스 하나 구매해서 쉽게 갈아냈습니다.

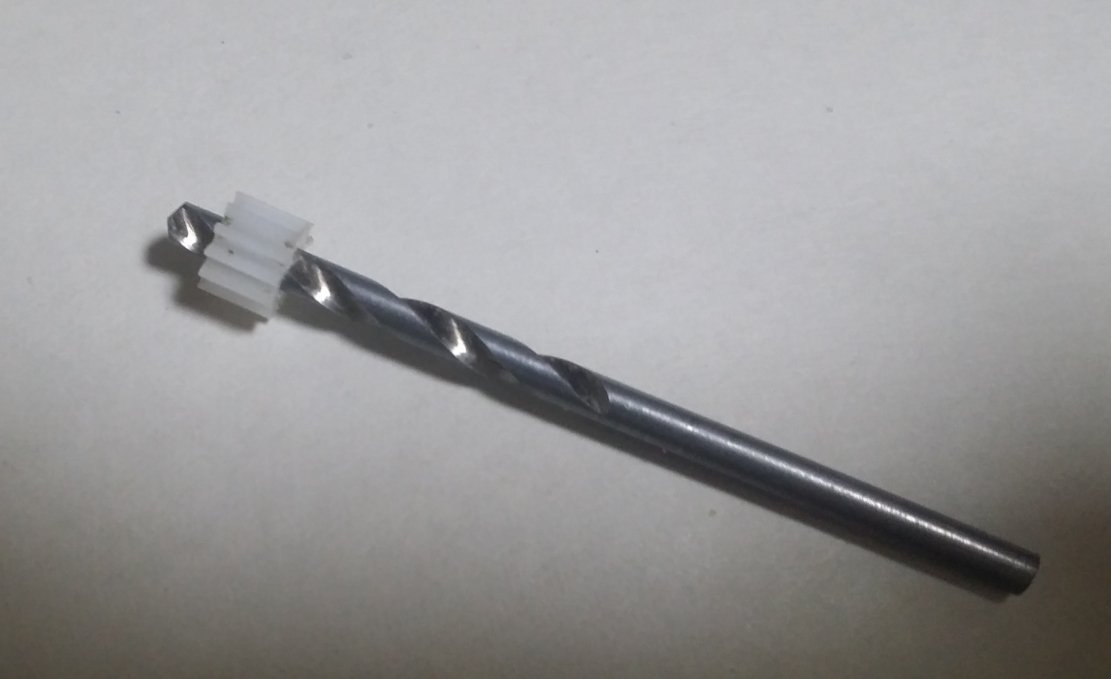

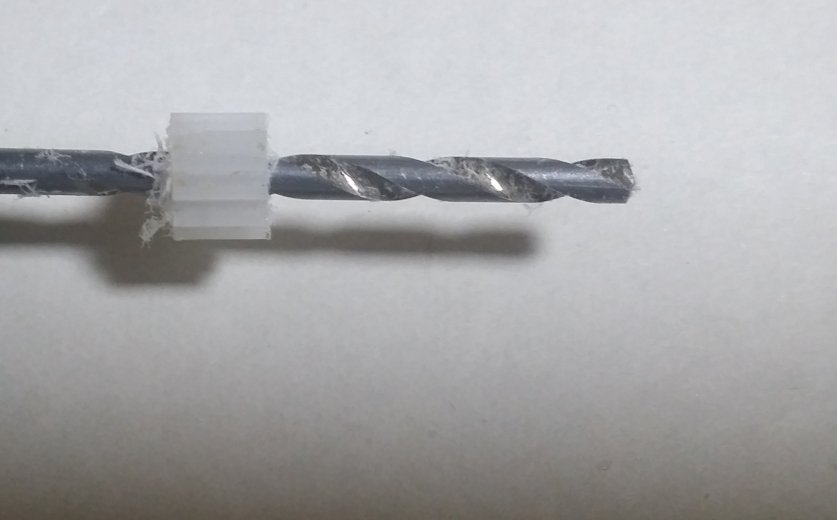

2MM 정도 되는 핀바이스를 구멍이 집어넣은뒤
판바이스날은 고정시키고 기어를 잡고 위아래로 왕복운동시키며
구멍안쪽을 갈아냈습니다. 균등하게 갈리도록 노력했습니다.

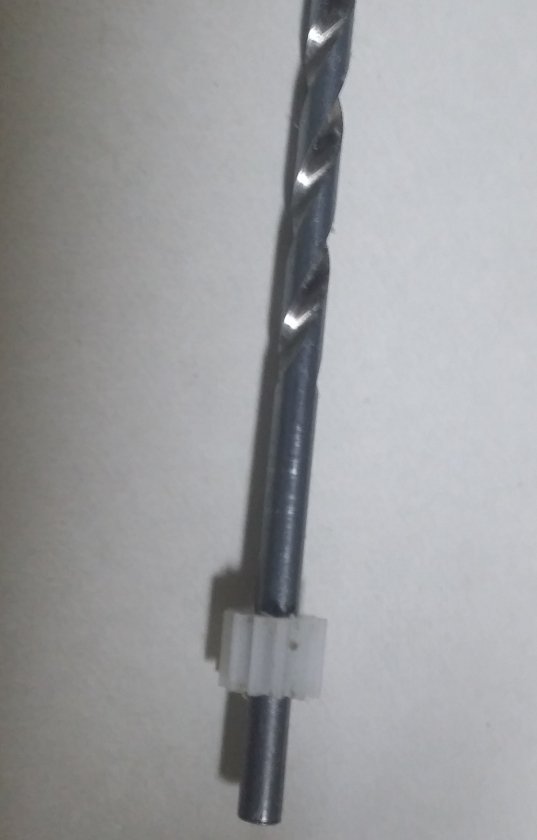

이건 아까거보더 약건 두꺼운 2.35MM 날인데,
샤프트는 2.45MM로 이 날보다 미세하게 두껍습니다.
2.35MM 날에 넣기전에 이전의 2MM날로 충분히 구멍을 넓혀서 2.35MM날에
손으로 힘주어 넣으면 들어갈정도가 되어야 합니다.
안들어갈정도가 되면 2.35MM날로 힘줘서 갈아야 하는데 그러면 실제 구멍은
훨신 더 넓어져 2.45MM 샤프트에 헐렁하게 들어가게 됩니다.
2.35MM날에 넣고 그냥 수직으로 한번~3번 정도 통과시키면,
딱 적당한 구멍크기가 됩니다.
2.35MM 날의 날이 없는 부분에 들어가서 약간
뻑뻑하다 싶으면 2.45MM 샤프트엔 꽉 들어가게 되어 적당한 크기의 구멍이 된겁니다.
뻑뻑하다 싶으면 2.45MM 샤프트엔 꽉 들어가게 되어 적당한 크기의 구멍이 된겁니다.

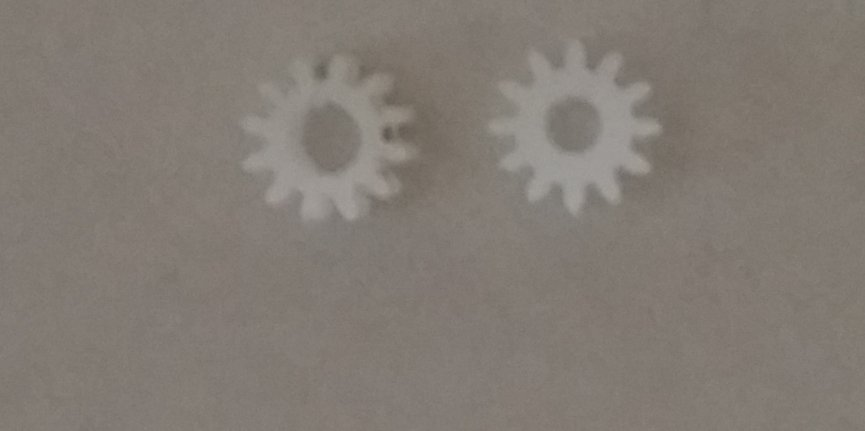

구멍을 넓힌 파이널기어와 원래 구멍크기의 파이널 기어
샤프트에 기어가 빡빡하게 들어가는데 원래 위치였던 요철부분에는
너무 빡빡해 안들어가더군요.
그래서 2.35MM 날로 구멍을 약간 더 넓혀준후 샤프트엔 헐렁하게 들어갈 정도로
만든후 요철부분에 단단히 끼워넣었습니다.
요철이 없는 샤프트가 달린 기어박스도 있는데 거기에 파이널 기어를 넣을때는
지금처럼 다시 구멍을 더 넓히지말고 처음에 설명한 구멍크기로 넣으면 딱 맞습니다.

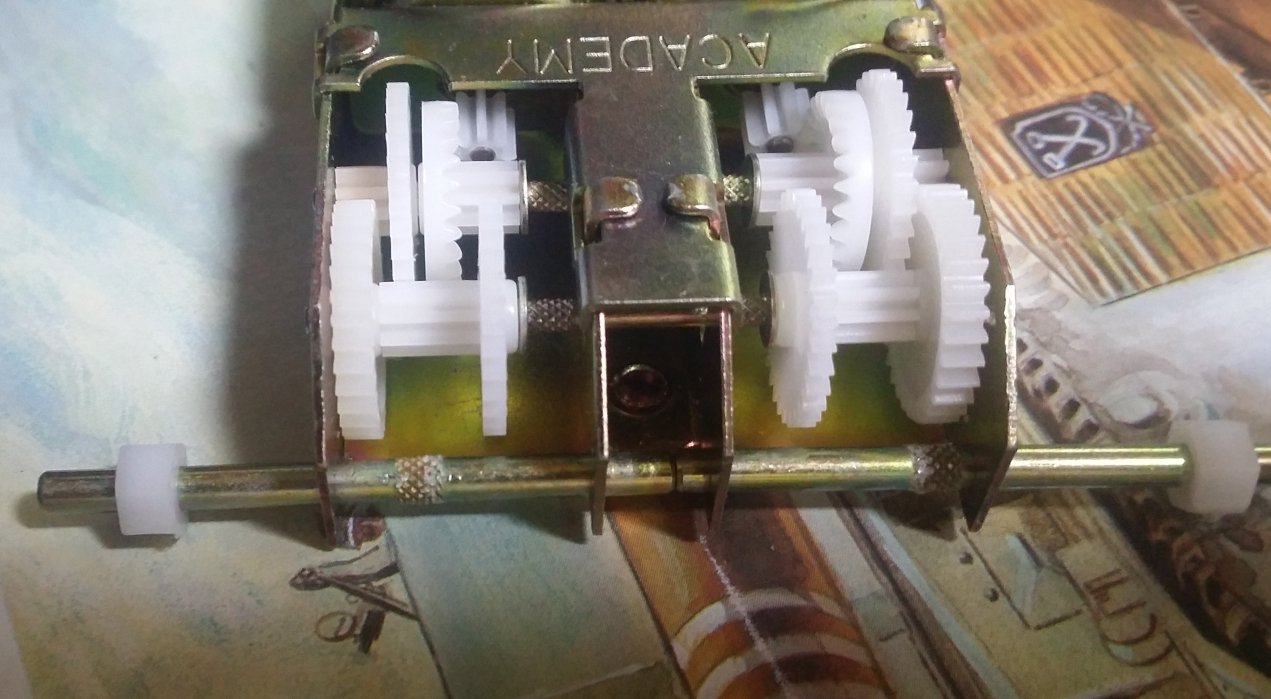

저번보다 요령이 생겨 부품훼손 없이 빠르게 작업이 되었습니다.
육각너트도 만들었는데 플라스틱에 구멍을 뚫고 육각으로 깍아냈습니다.
작은 구멍이라도 뚫려 있는 프라정크 부품을 찾아봤는데 없더군요.
구멍이 뚫려있어야 핀바이스로 그 구멍에 마추에 수직으로 뚫을수 있기때문입니다.
아무 구멍도 없는 프라스틱에 구멍을 뚫으면 완전 수직으로뚫기 힘들거 같습니다

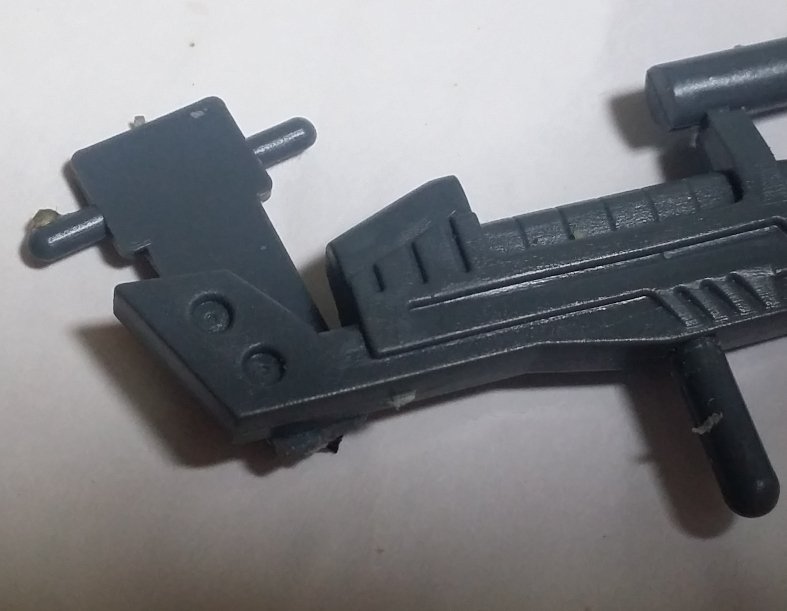

찾아낸 재료가 광선총 정크부품인데 왼쪽 저 동그라미 홈이 파진 부위가
뒷면에도 있습니다.
동그라미가 앞뒤로 같은 위치에 있으니 저 동그라미 부분을 앞에서, 뒤에서 파면,
구멍이 수직으로 파질것입니다.
판바이스로 열심히 돌렸습니다.

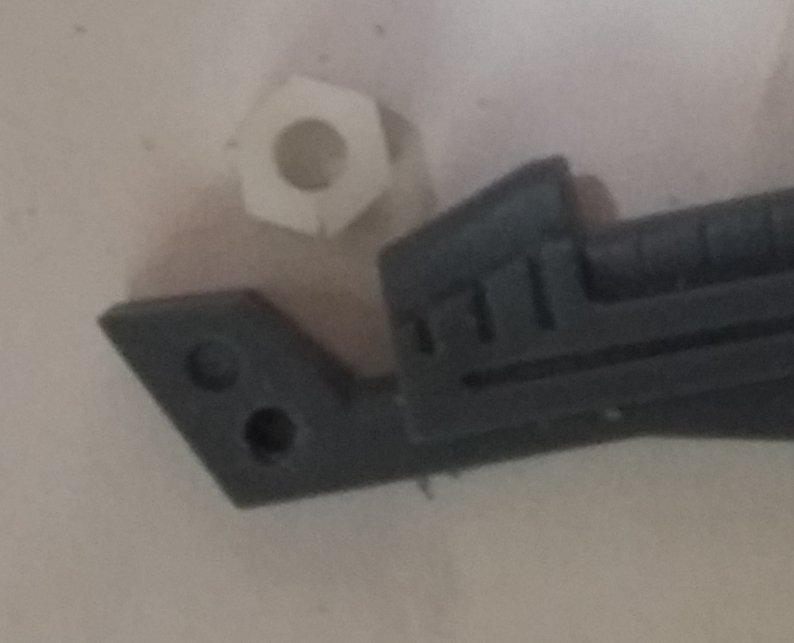

와 너트 모양이랑 절묘하게 맞는군요.
일단 니뻐로 대충 비슷한 모양으로 큼직하게 잘라내었습니다.

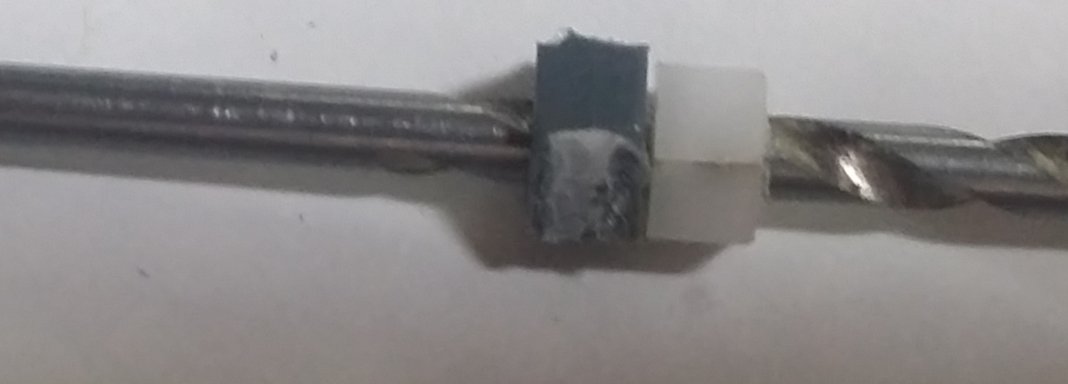

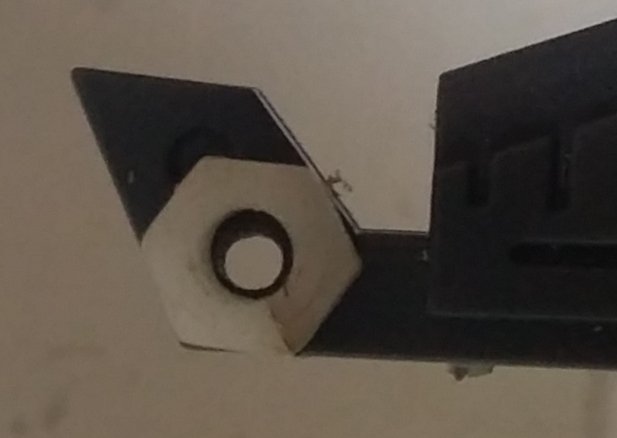

기어박스 2.45MM 샤프트보다 미세하게 작은 2.35MM 핀바이스 날의
날이 없는 부분에넣고 양면테잎으로 두부품을 붙인후
칼로 똑같은 모양으로 깍아냅니다

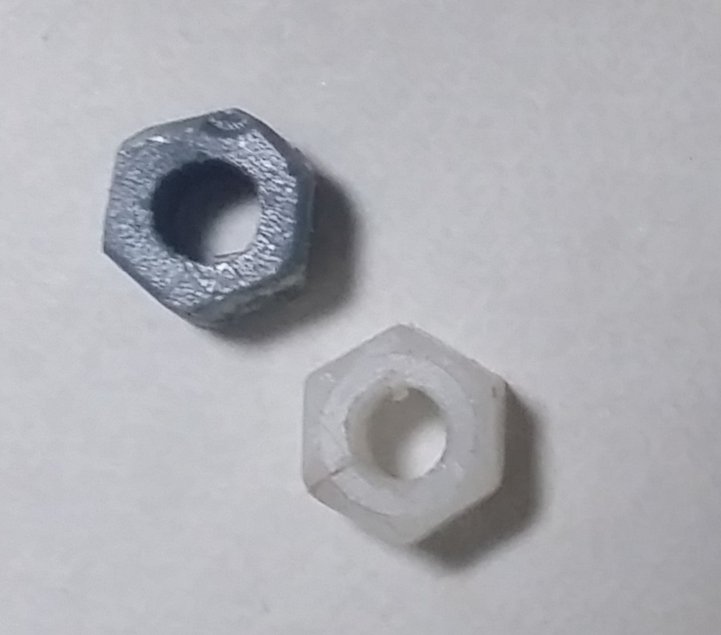

두께도 비슷하네요.

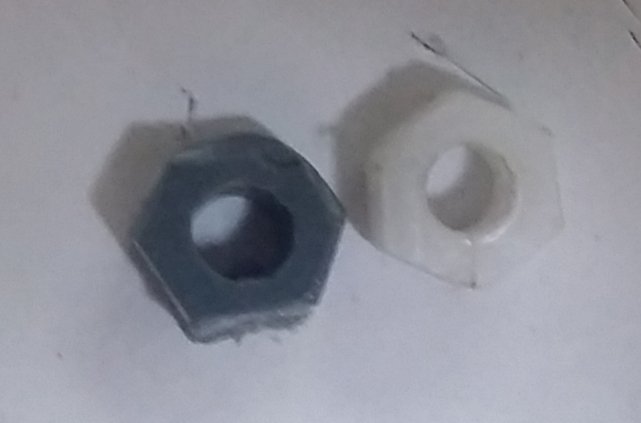

와 매우 비슷하게 깍여졌습니다.
샤프트 너트가 들어갈 부분을 니뻐로 씹어서 위로 미세하게 올라오는
요철을 만들었습니다.
저러면 더 단단히 고정될거 같습니다.

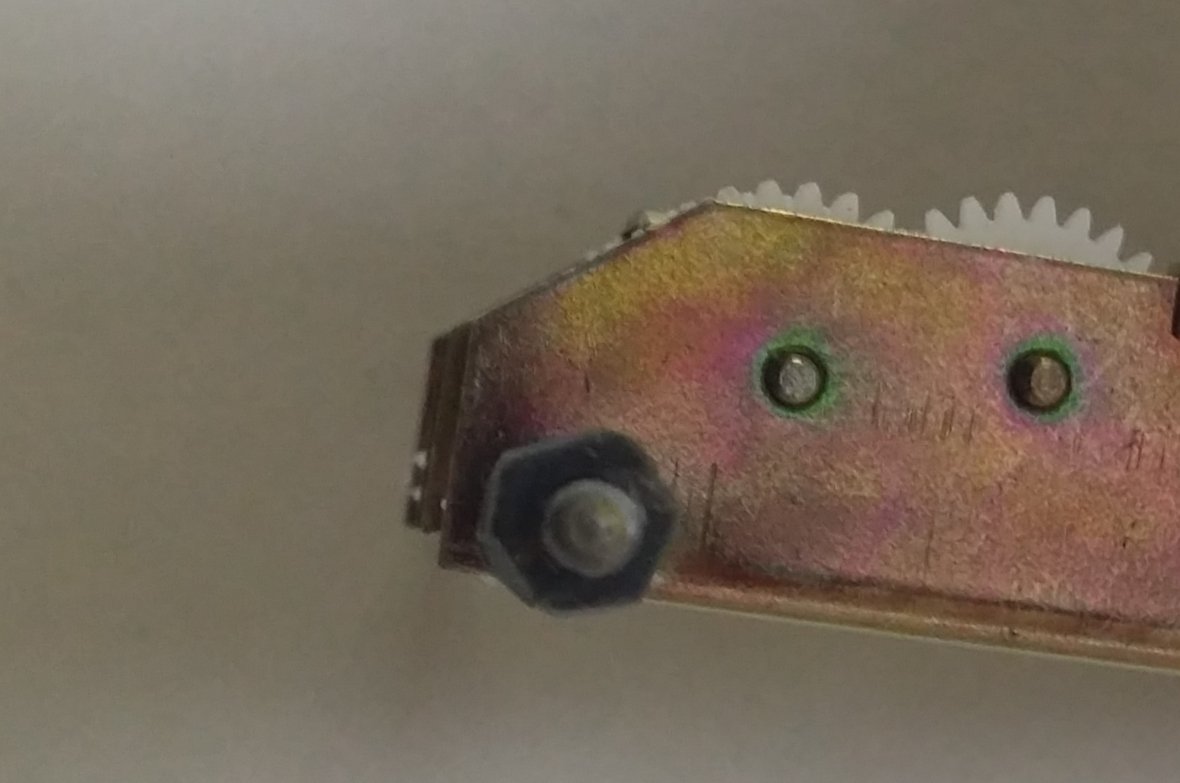

같은 방식으로 하나 더 만들었습니다.
성공입니다!

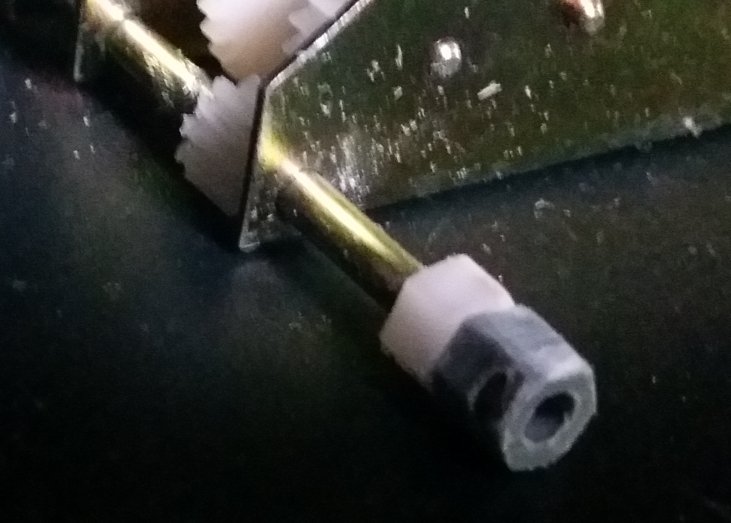

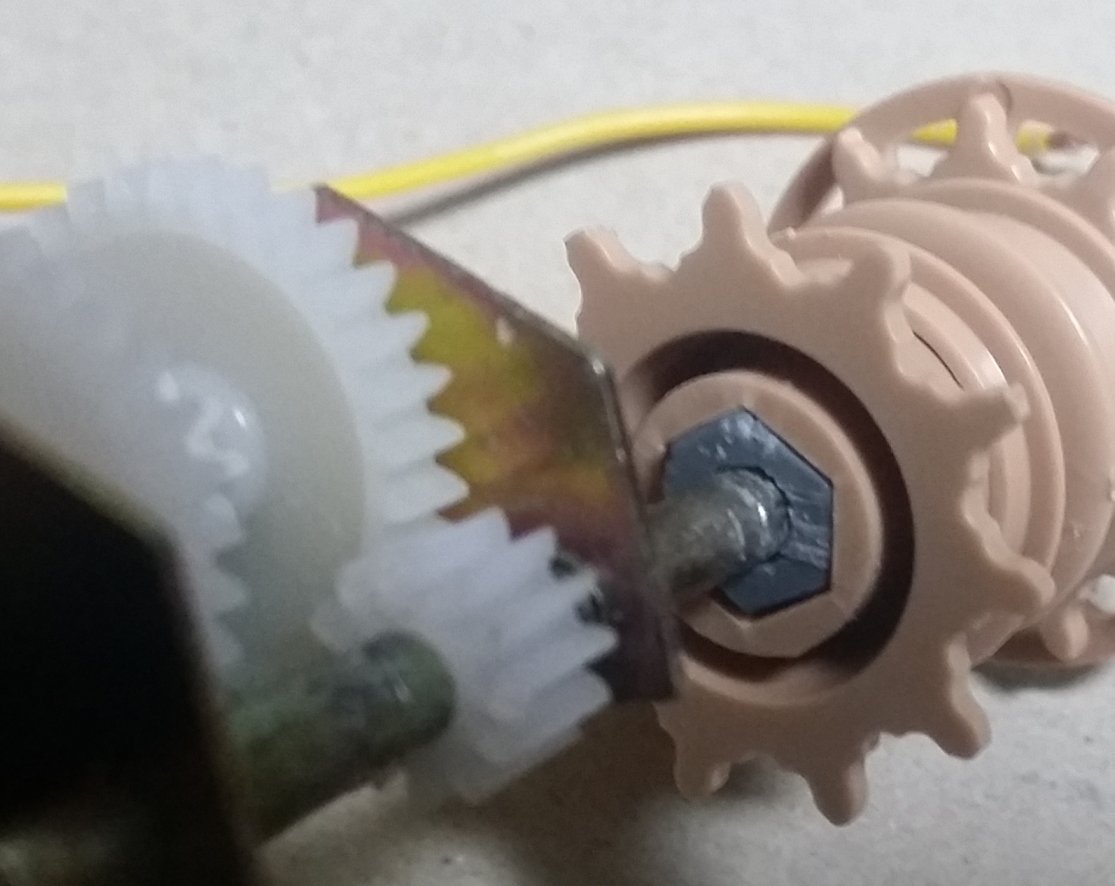

스프라켓에 단단히 고정됩니다.
모터 돌려보니 스프라켓 끝이 약간 좌우로 흔들리면서 돌아가는데
교체하기전 원래 너트를 붙여도 그렇게 돌아가는지 지금 만든 너트가
약간 모양이 비뚤어져서 그런건지는 잘 모르겠습니다.
근데 너트 만드는건 너무 힘듭니다.
깨진 너트 또 몇개 더 있어서 수리해야하는데
다른더 좋은 방법이나 너트 대용으로 쓸수 있는 물품좀 알려주세요.
