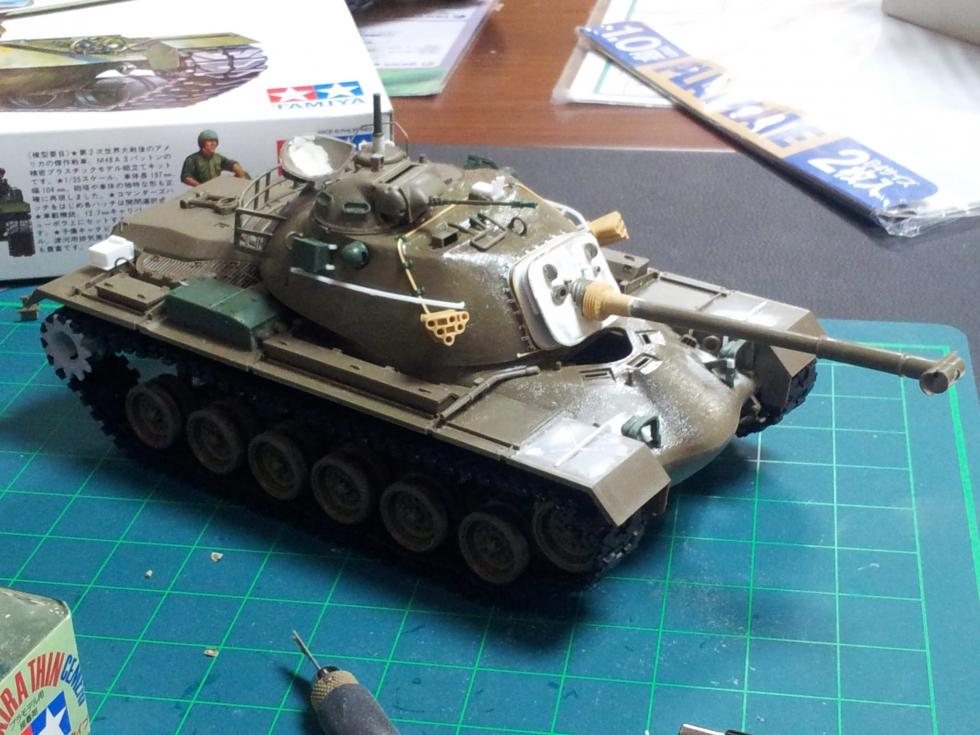

한국군 M48A3K 제작이 막바지에 이르고 있습니다. 지금까지 차체 자잘한 부품을 손보고 큐폴라까지 손보았습니다.. 아마 다음쯤엔 제작이 완료되지 싶네요 ('0' )

포방패는 대충적인 모양이 잡혔습니다.. 외곽에 런너를 이용해 모서리를 만들었기 때문에 처음보다 크기가 더 커졌죠.. 이만하면 실물과 비슷한 크기라 보여서 마무리 합니다.

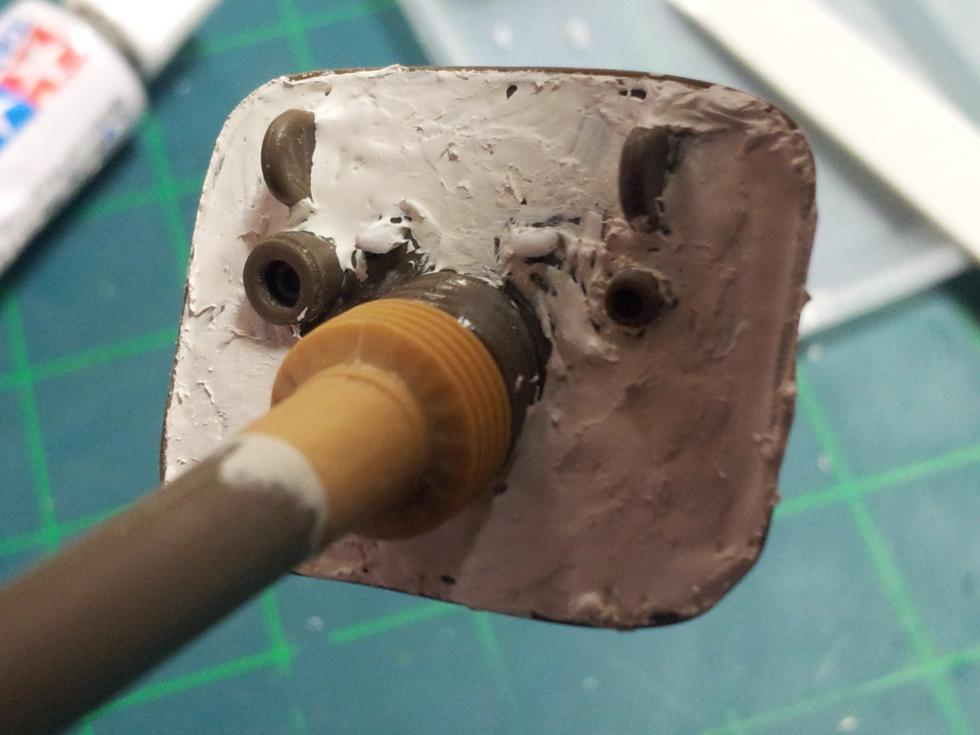

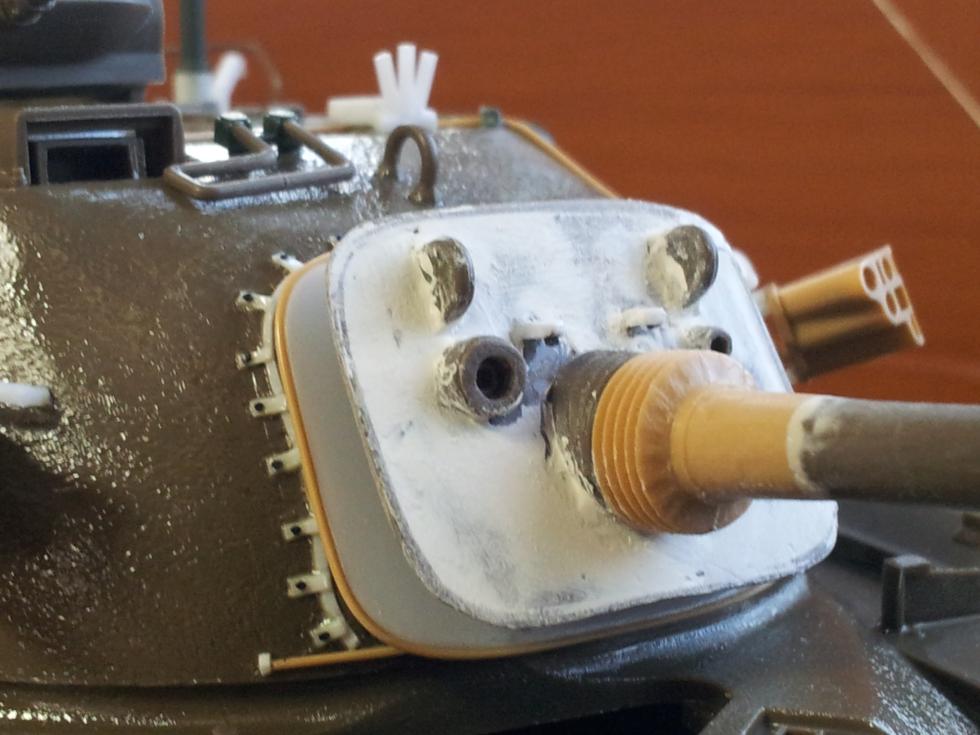

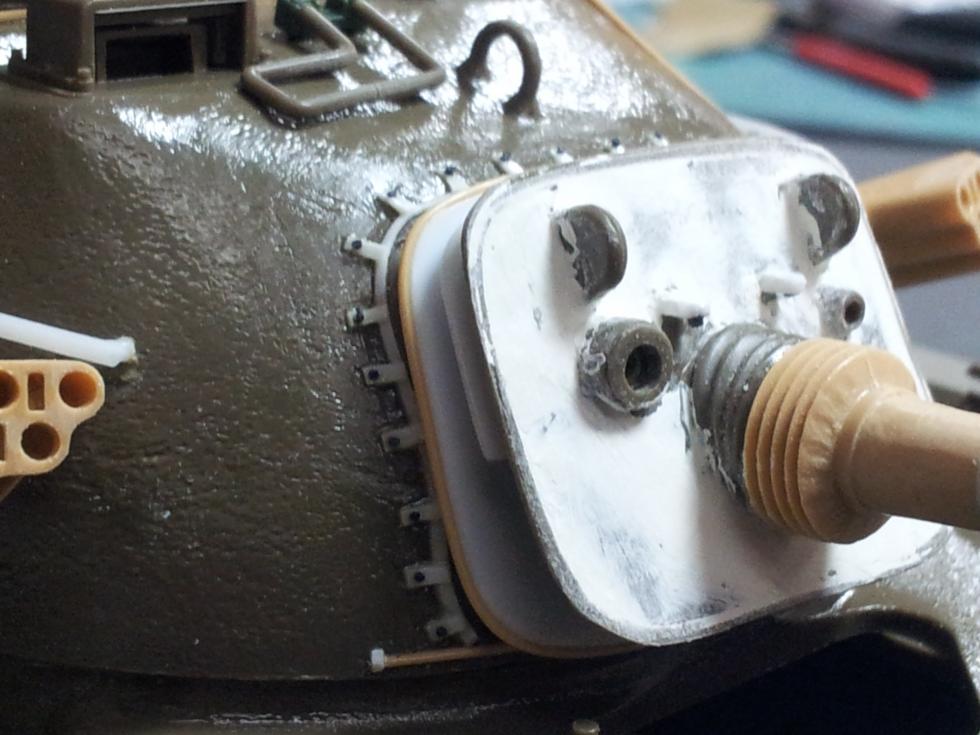

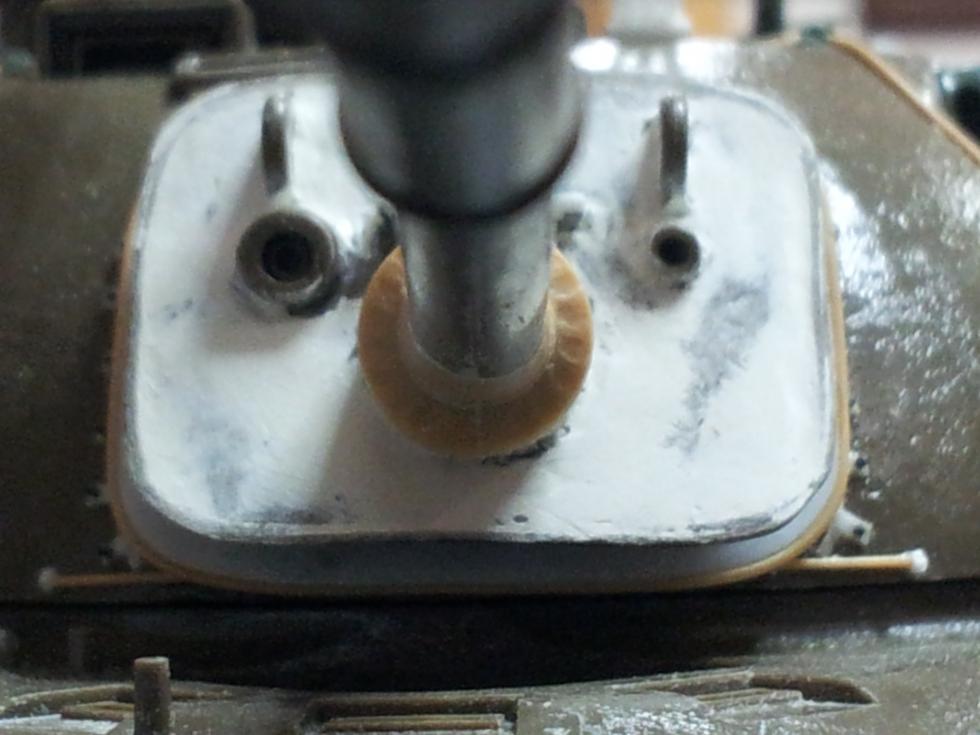

퍼티로 면을 다듬은 모습인데, 흰 퍼티로 분칠을 한 것처럼 보여서 "경극 배우" 같다는 생각이 드는 M48의 얼굴(?)입니다..

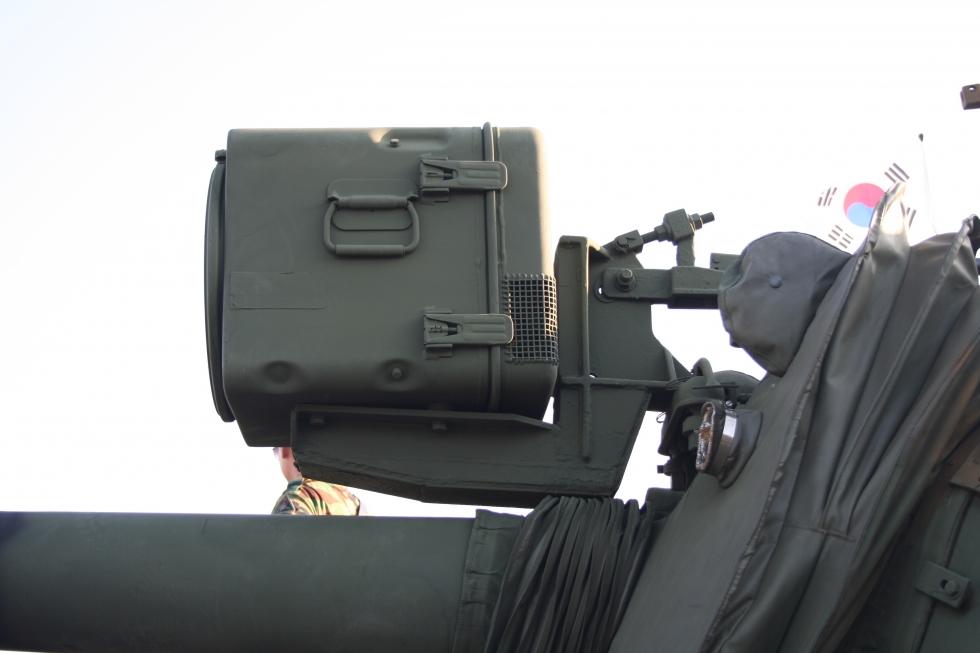

여기까지 작업하다가 좋은 사진하나를 얻었습니다. 리플에 달아주신 사진에 포방패 방수포의 구조를 더 잘 알 수 있는 사진을 얻었네요!

방수포 주름같은 것이 실제로는 저렇게 되어 있다는 걸 처음 알았네요 ('0' ) 그래서 기존의 플라판으로 만든 부분에 한장 더 넣어야 하겠습니다!

무슨 말이냐 하면~

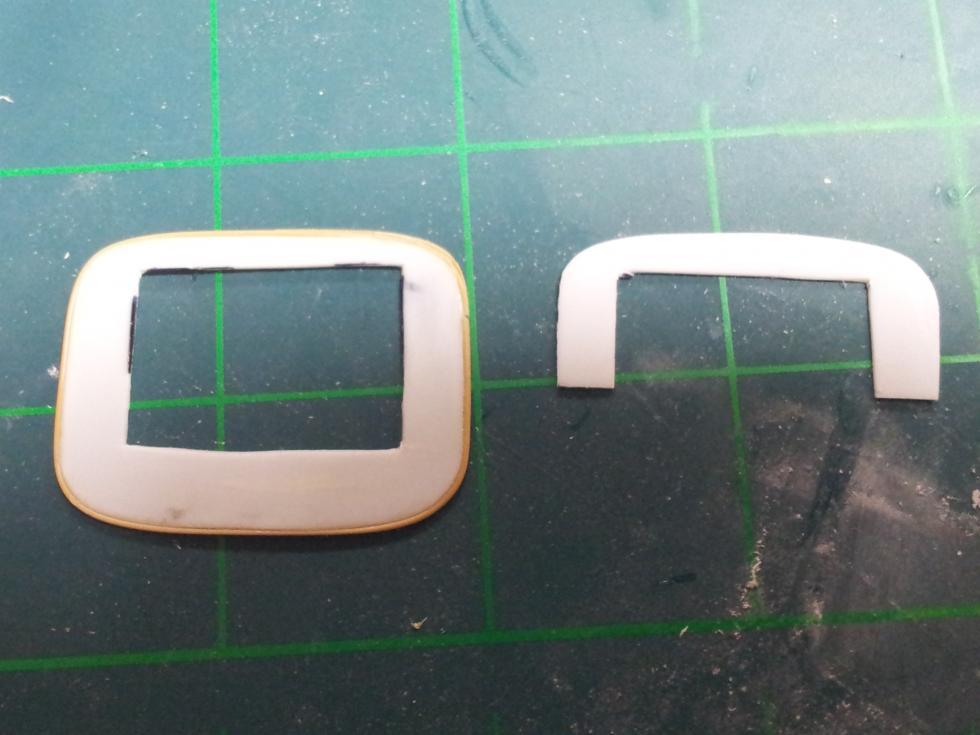

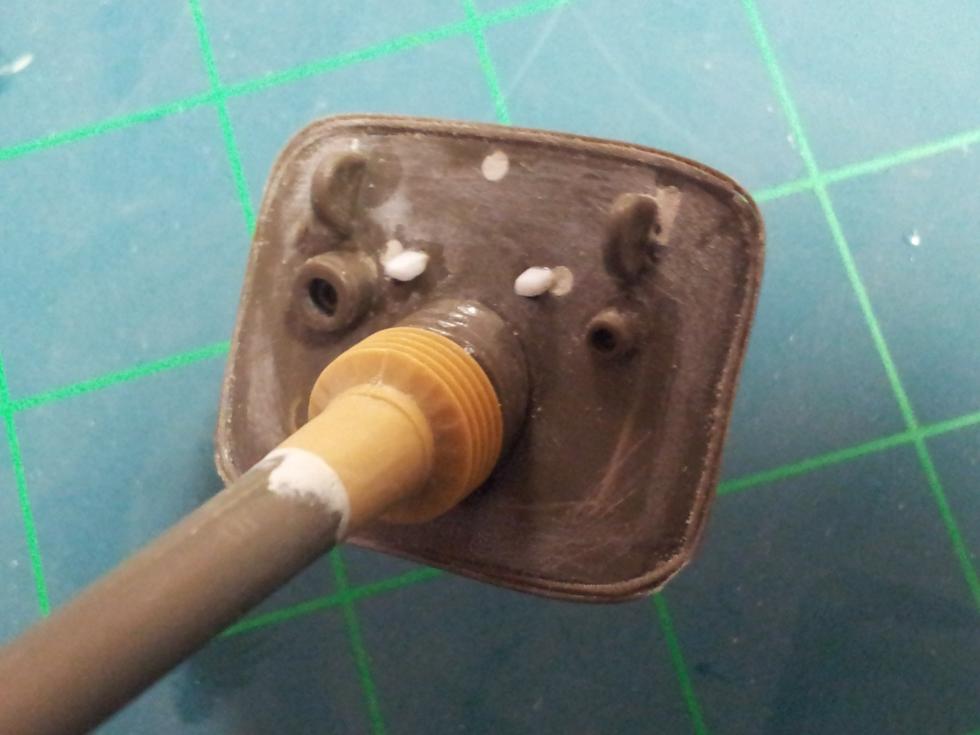

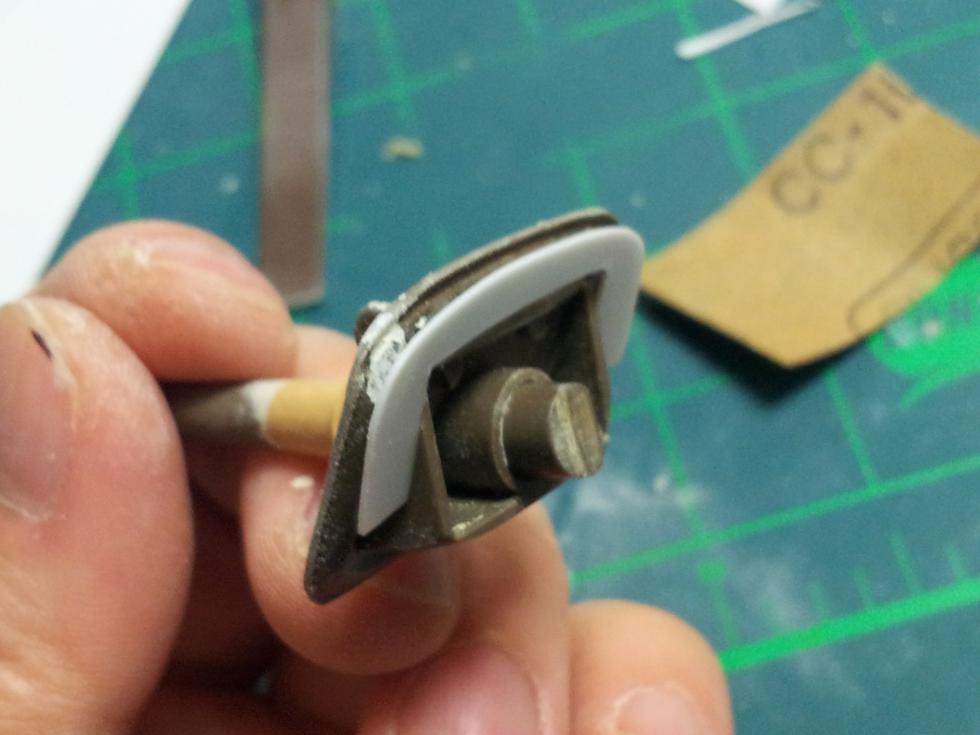

이렇게 한장 더 삽입해야 할 부분을 프라판으로 만들어 포방패 뒤쪽에 붙여 놓구요~ ('0' )

이런 구조로 방수포가 틀이 잡혀 있다는 겁니다 ('0' ) 빈틈은 아시다시피 에폭시 퍼티 등으로 채워서 빚어줄 요량입니다. 주포의 가동은 포기해야 겠지요~

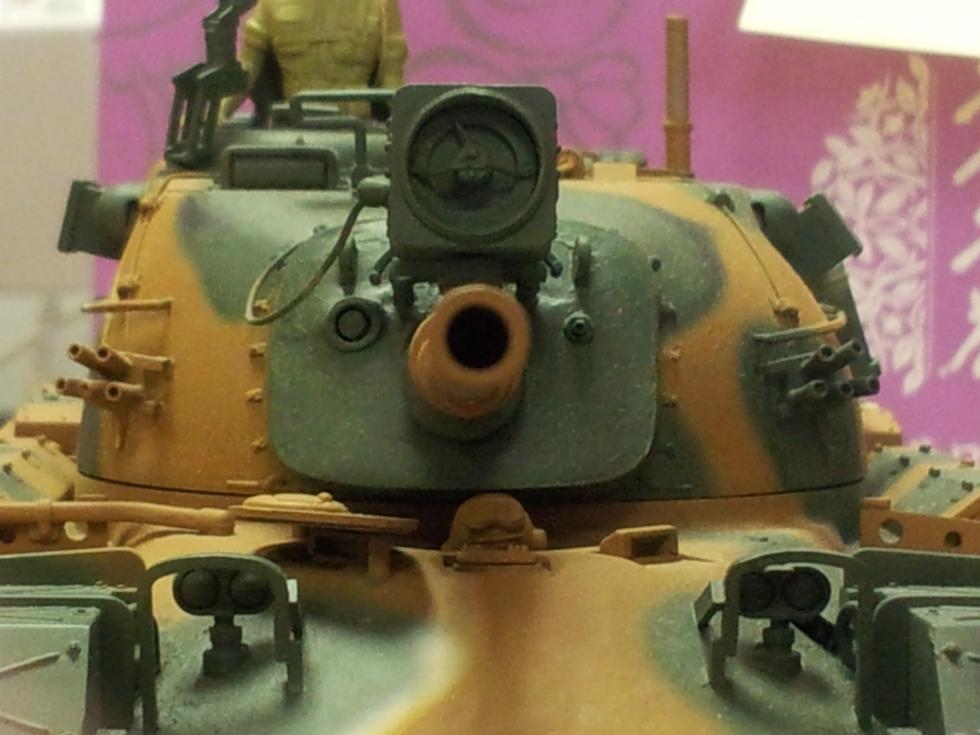

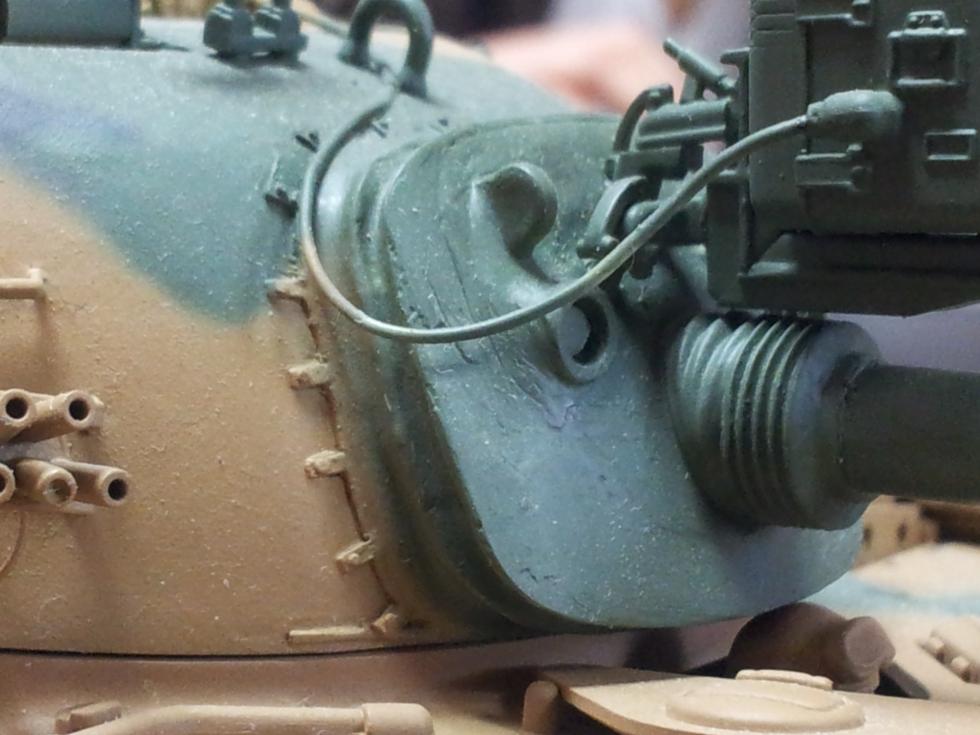

약 10년 남짓 안된 시절에 아카데미 M48A5K를 스트레이트로 만들고 포방패 부분만 깍고 다듬은 것이 있어서 그 때랑 한번 비교사진 올려봅니다.

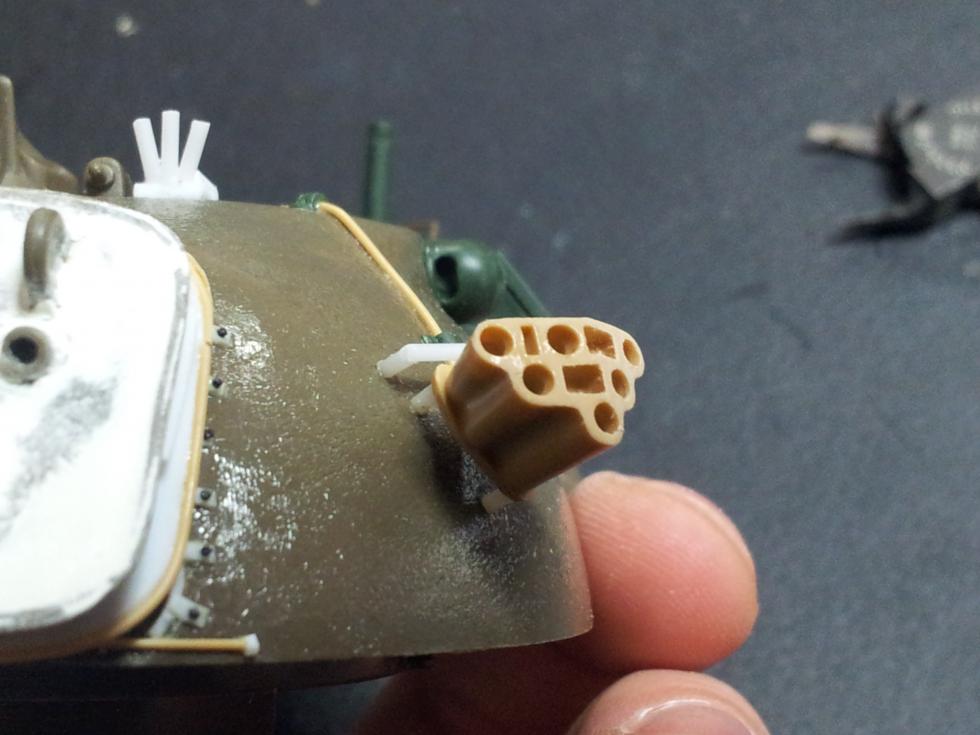

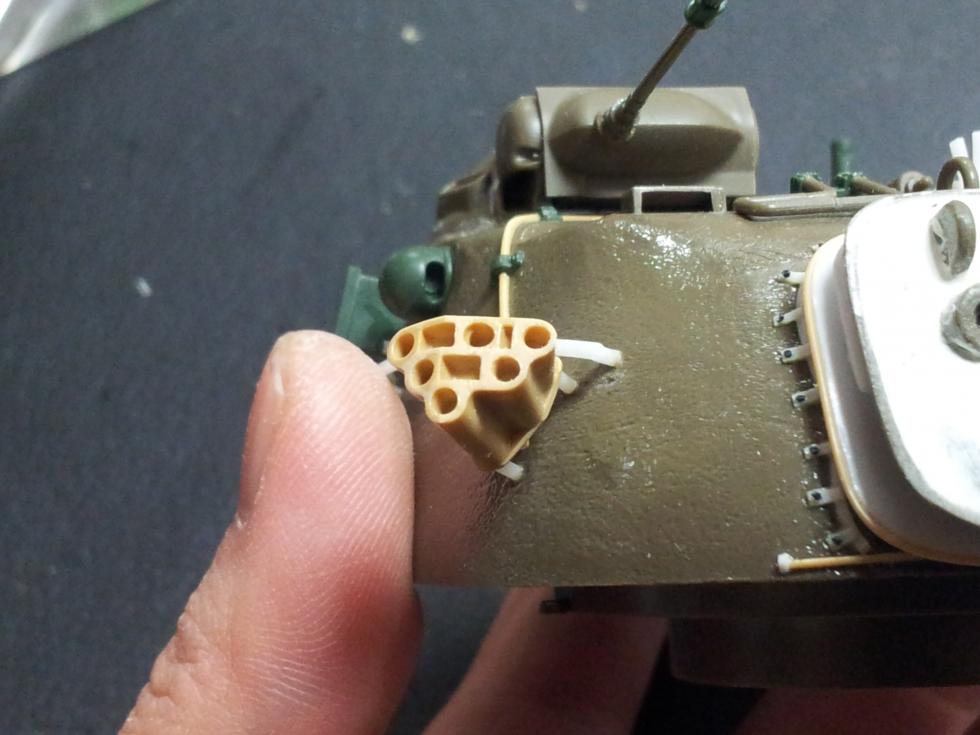

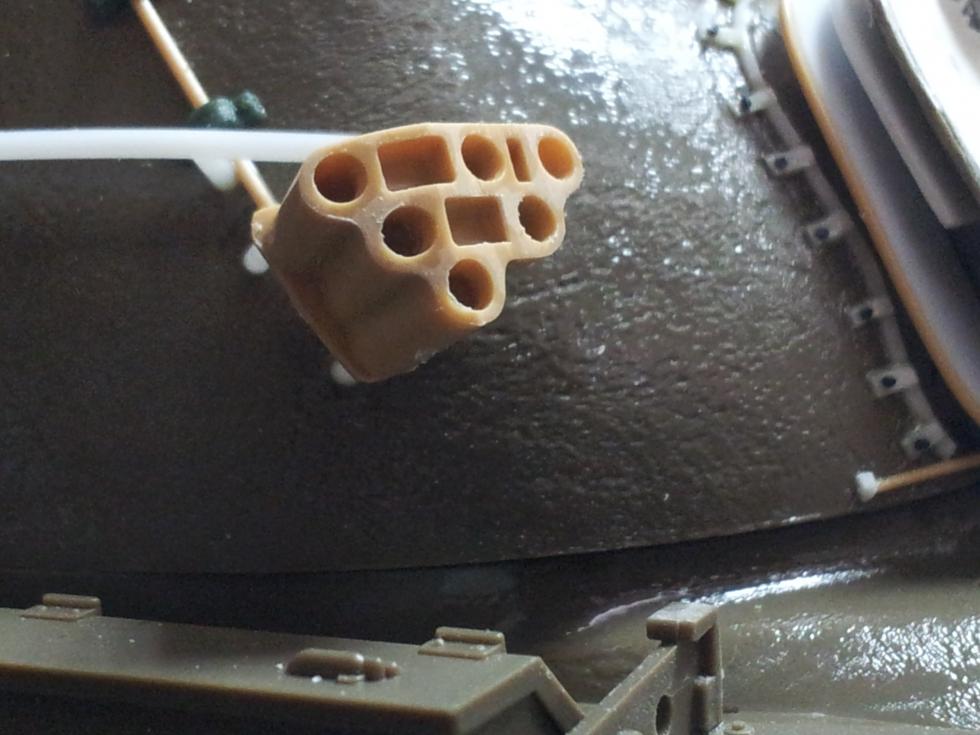

시간이 나는 참에 연막탄 발사기의 각도가 어색한 것을 보고 있을 수 없어서 결국 줄과 사포로 면을 다듬고 핀바이스로 구멍을 뚫었습니다

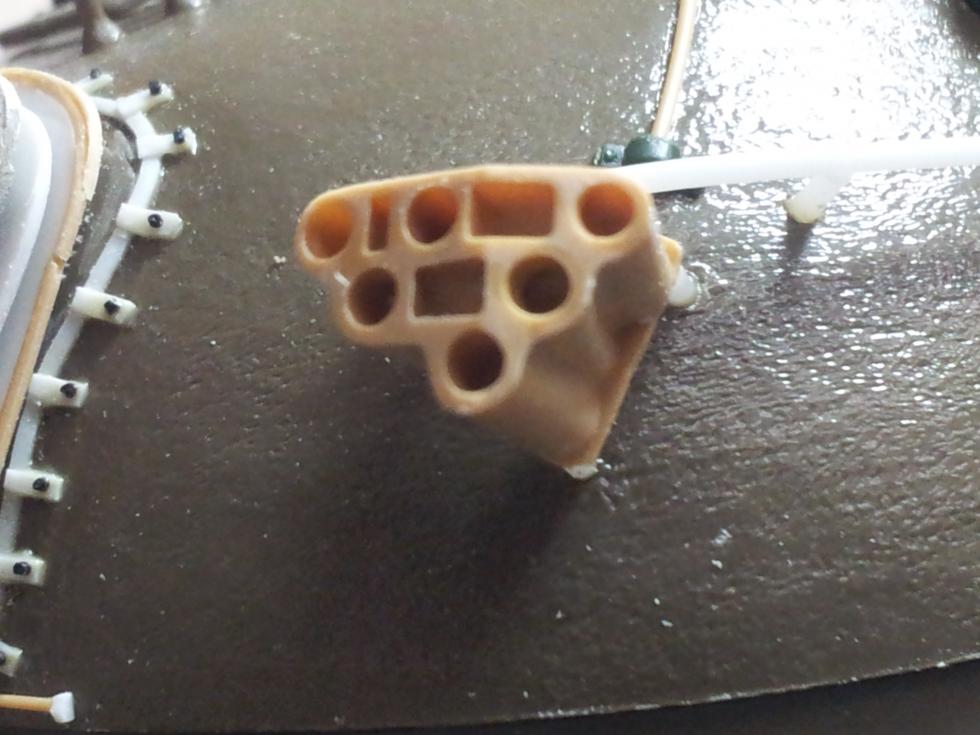

각도가 잘 보이게 앞에서 보겠습니다..

실제론 저렇게 < 모양의 각이 살아 있는데, 모형의 제품은 좀 각이 완만하여 직접 갈아내고 깍아서 과장해 준겁니다 ('0' ) 중요한건 실감의 재현이라 생각하기에 주관적인 수작업을 한 것니 꼭 따라할 필요는 없구요~

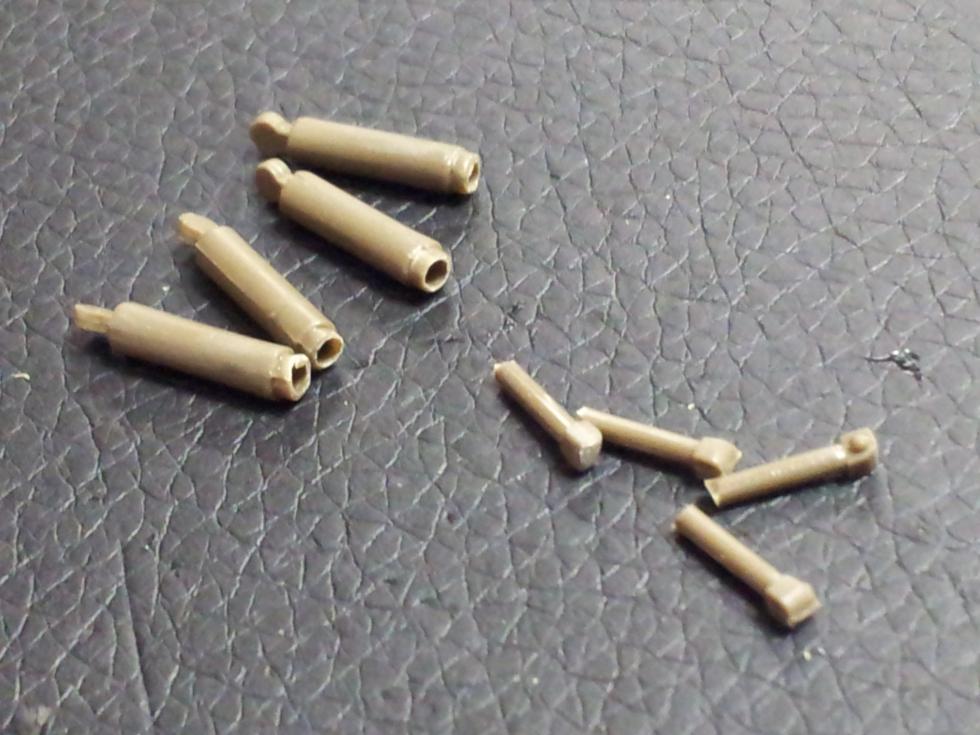

다음은 차체를 다운하고 난 뒤 다시 손봐야 하는 서스펜션의 실린더와 피스톤 부품 조립입니다 ('0' )

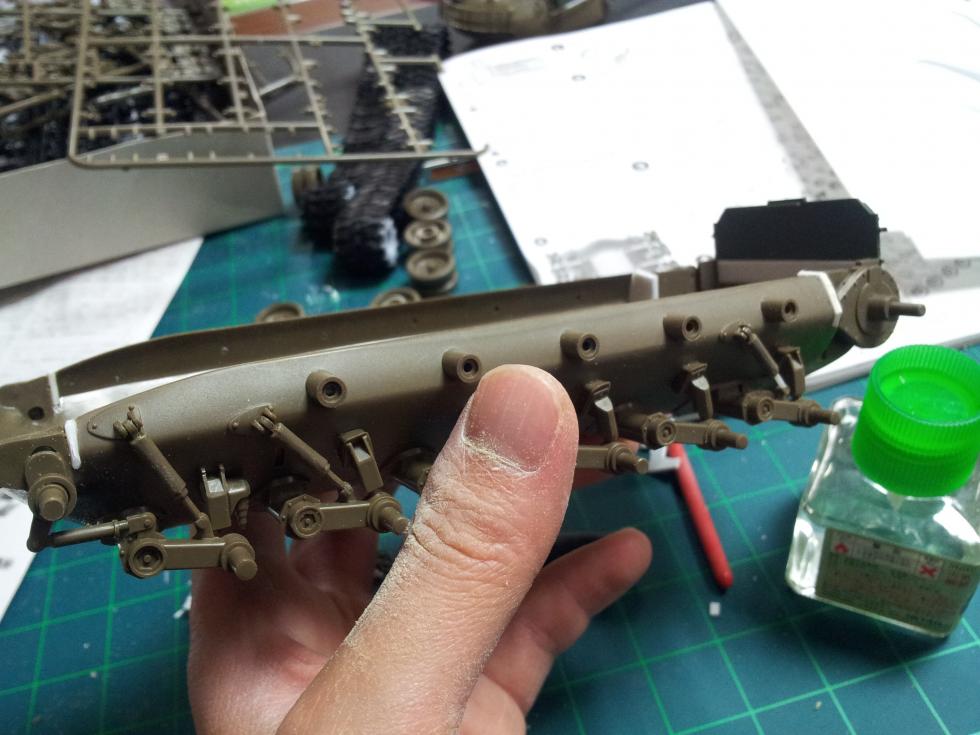

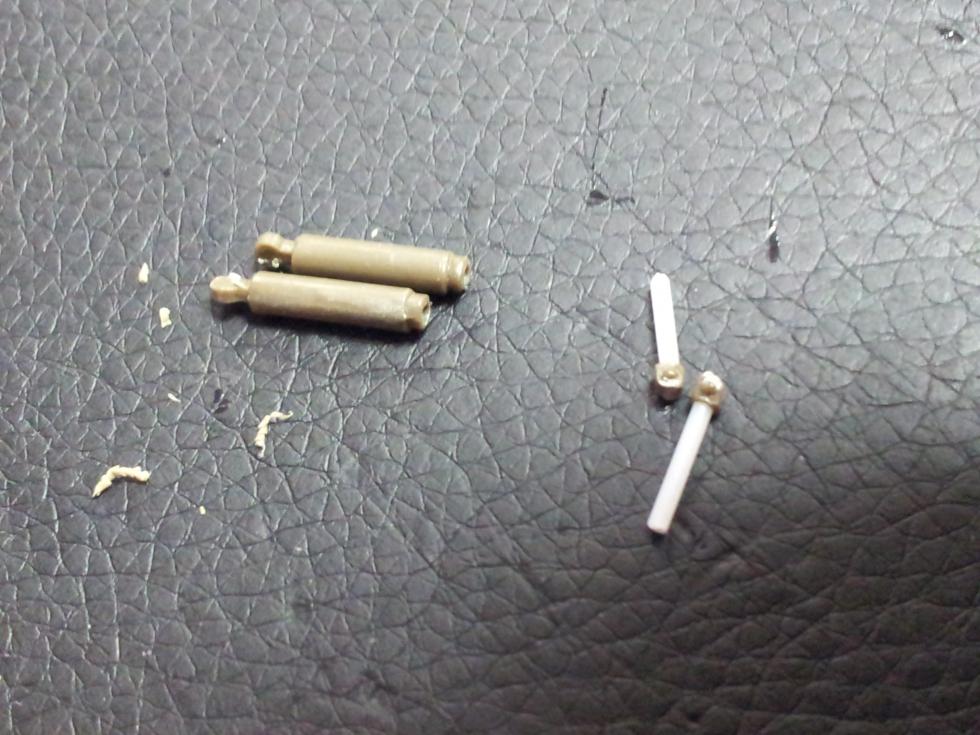

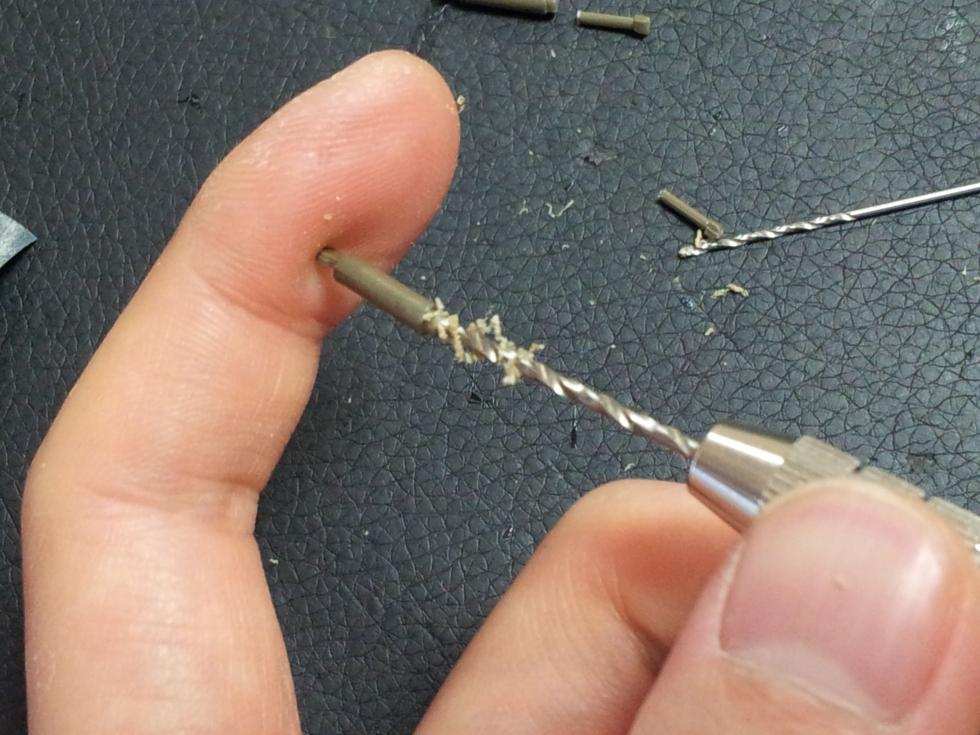

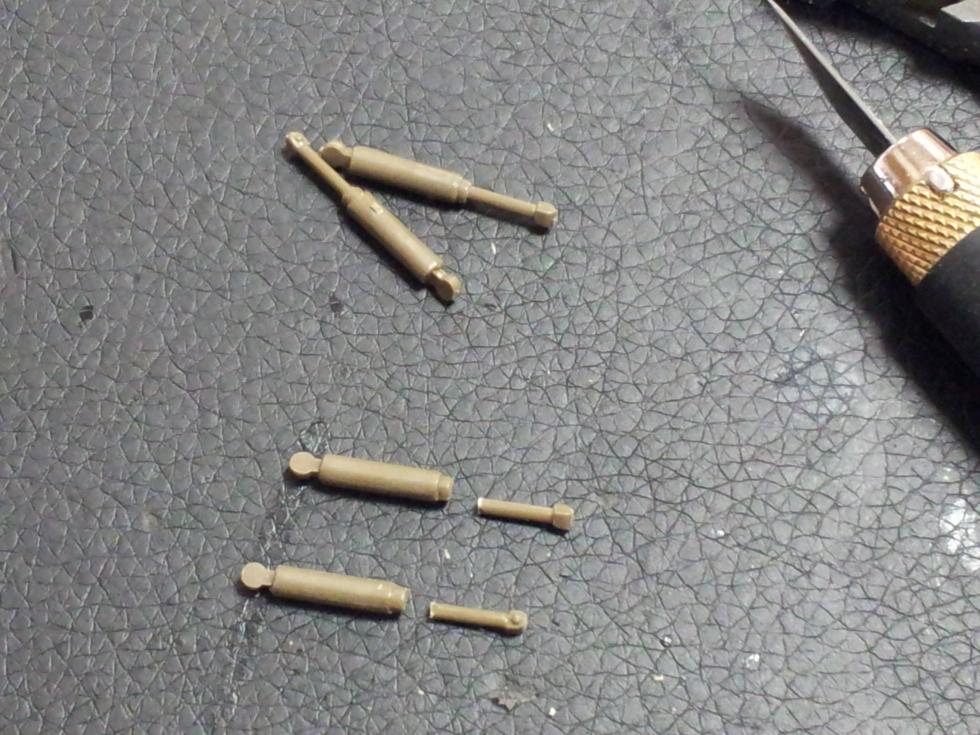

기본 부품에서 피스톤과 실린더 부분을 잘라내고 다듬은 뒤 구멍을 뚫어서 삽입이 될 수 있도로 했습니다.. 이렇게 한 이유가 있는데요, 대충 길이를 예상하고 잘라 붙였더니 길이가 조금 안맞아 어색하게 조립되었기 때문입니다.

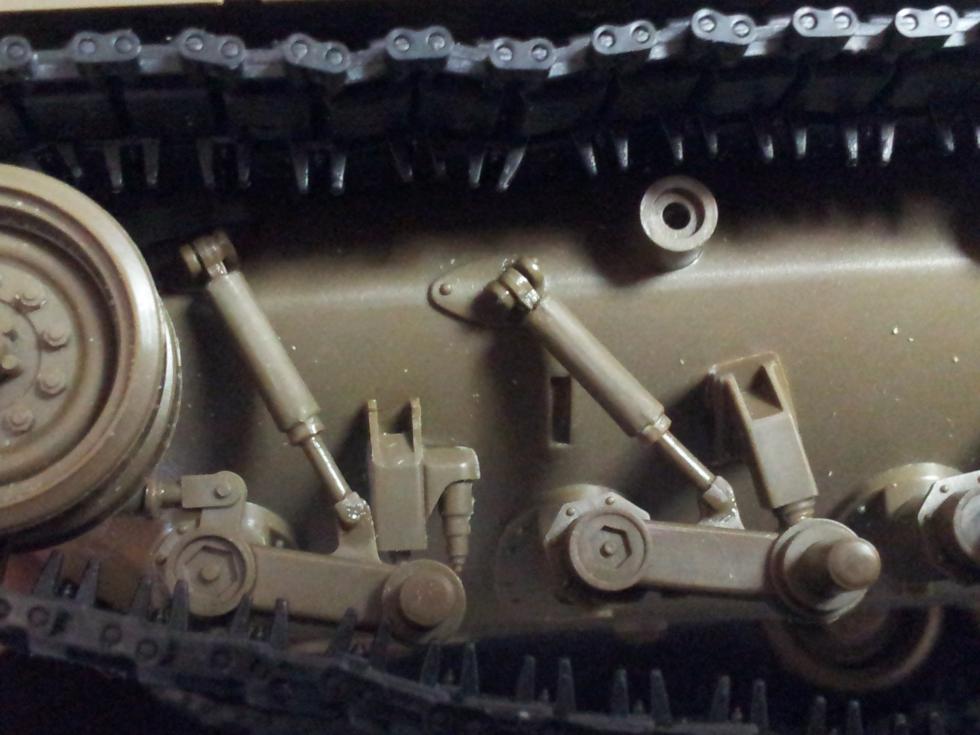

이렇게 조립하면 낮아진 토션바에 맞추어 조립이 잘 됩니다.. 다만 눈썰미 좋으신 분은 대충 잘라서 맞추셔도 상관없습니다 ('0' )

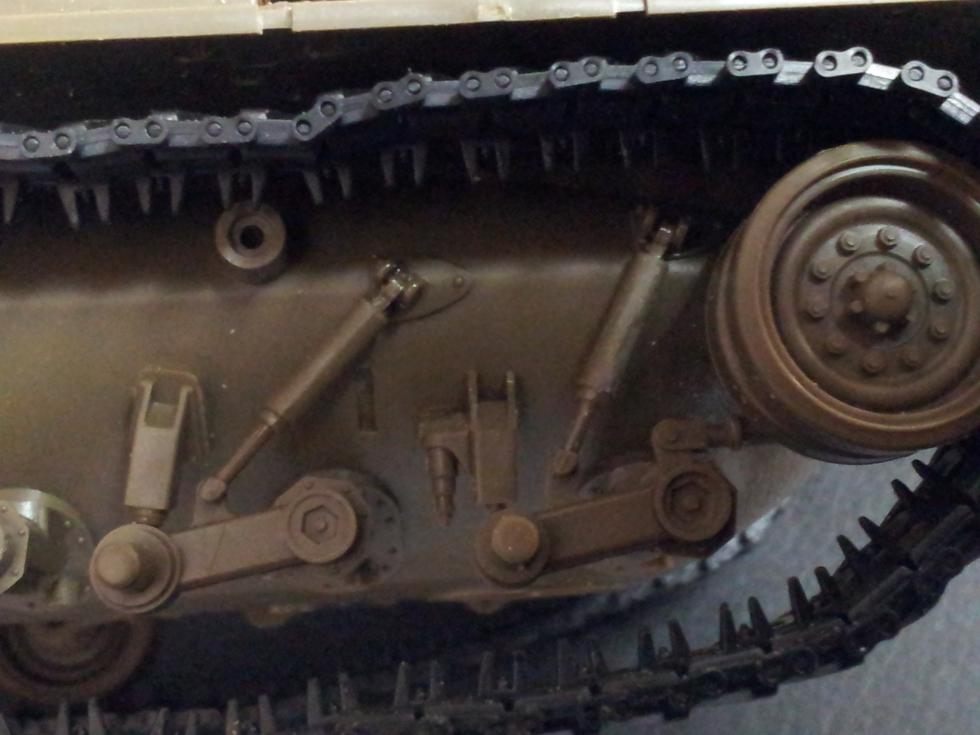

후방 서스편션은 피스톤-실린더 부품이 길이가 길어도 되더군요.. 다 통일해서 짧게 잘랐다가 낭패를 봐서 1미리 플라봉으로 만들어서 접착해 주었습니다 ('0' ) 여러분들은 시행착오 겪지 마시구요;; 뒤쪽은 좀 길어도 되니까 미리 다 자르지 마십시요 ㅎㅎ

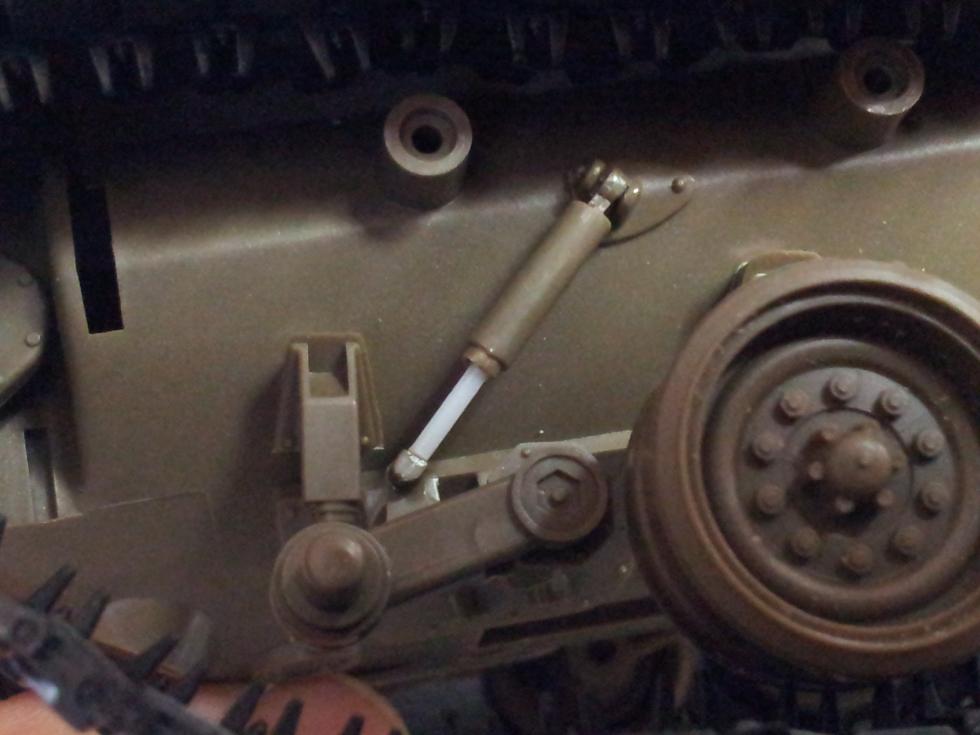

다음은 눈썰미로 대충 맞춰 잘라 붙였던 부분이구요 ('0' ) 차체에 결합되는 윗부분 보면 위치가 좀 어긋났죠?

Before

After

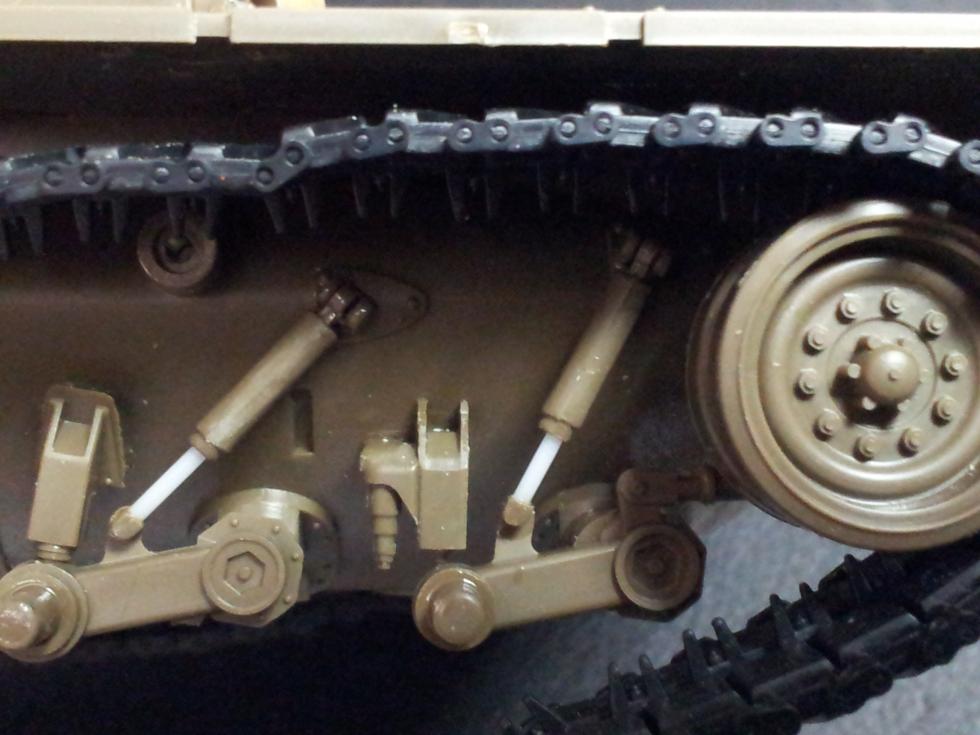

다시 떼어내고 플라봉을 이용해 재조립했습니다. 위치가 잘 맞는데, 핀바이스로 구멍을 정확히 가운데 못뚫어서 피스톤-실린더 결합이 약간 어색합니다;; 감안 하시고 보세요 ('0' )

타미야 M48A3 차체는 오래된 모터라이즈 기반이라 그런지 불필요한 틈(?) 같은게 있습니다. 그래서 플라판으로 메꾸고 퍼티 및 사포질로 다듬습니다..  위치는 전륜 및 후륜(스프로켓) 허브 부위 근처입니다..(흰색 플라판 끼워넣은 부위입니다)

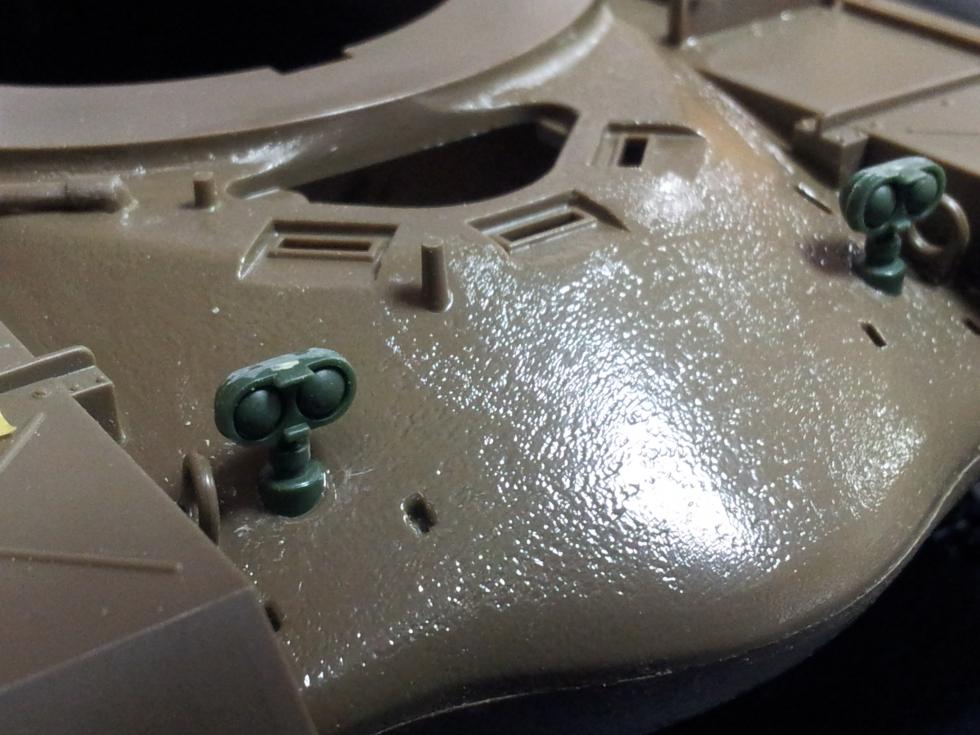

아카 M48A5K의 차체를 참고하여 미리 헤드라이트 위치를 뚫고 접착했더니 이게 삽질이되었습니다;;

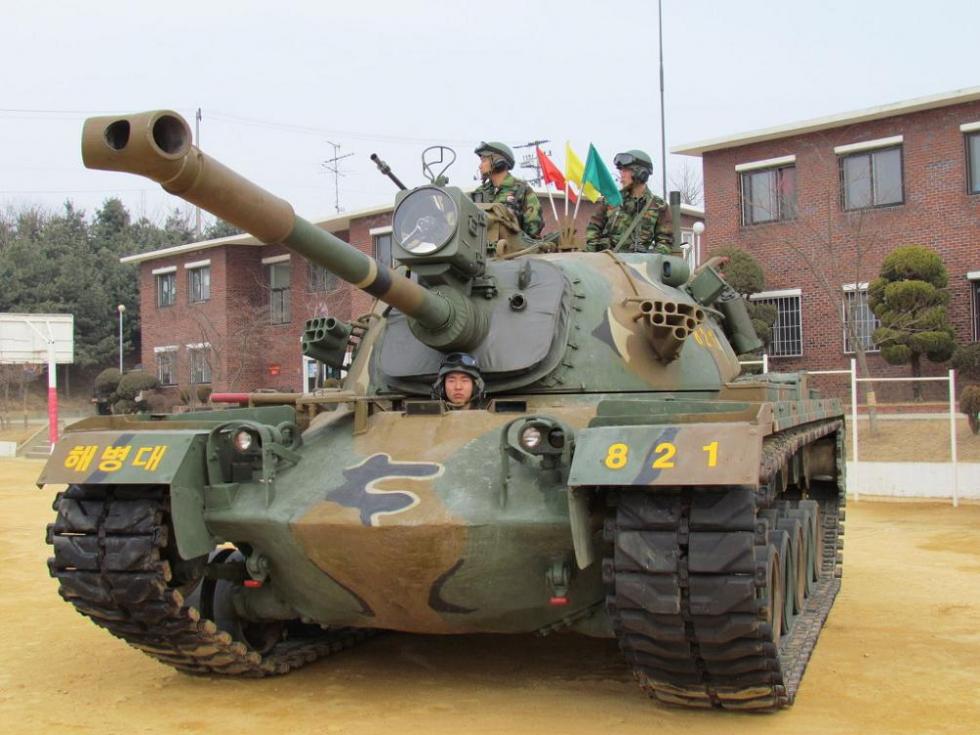

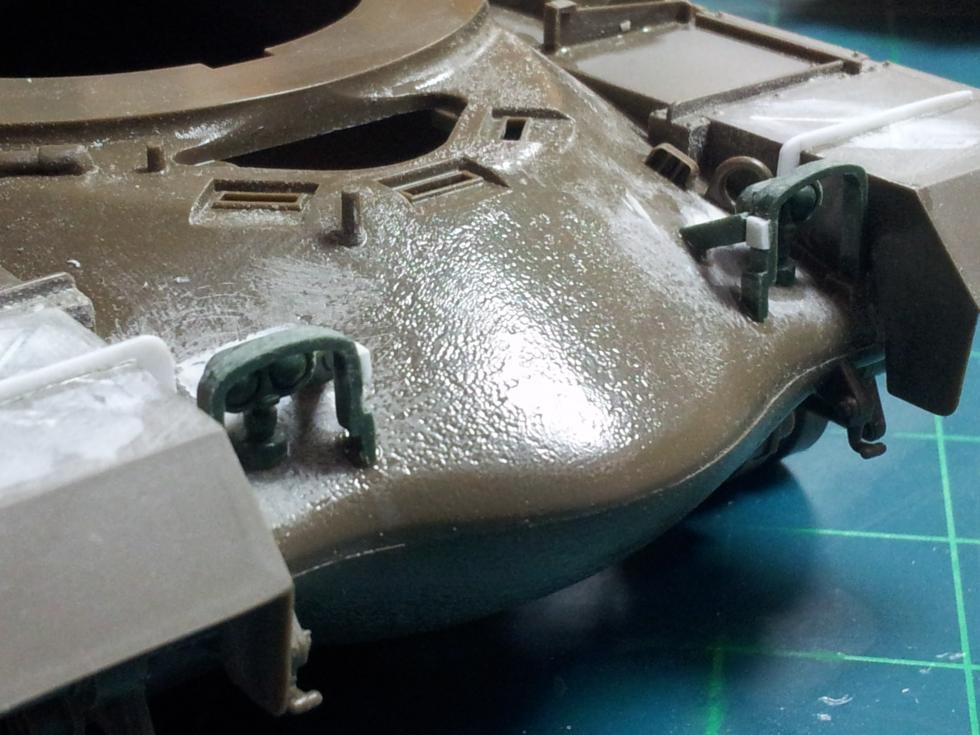

차량마다 조금씩 다르긴 한데 전 이 차량을 기준으로 하다 보니 헤드라이트 위치랑 가드 위치를 완전 수정해야 했습니다.

라이트랑 가드가 전방 펜더 보강지지대 앞쪽에 위치해 있네요! 아카의 것은 보강지지대 두개 사이에 위치해 있어서 결국 구멍을 다 메꾸고 재작업 해야 했습니다;;

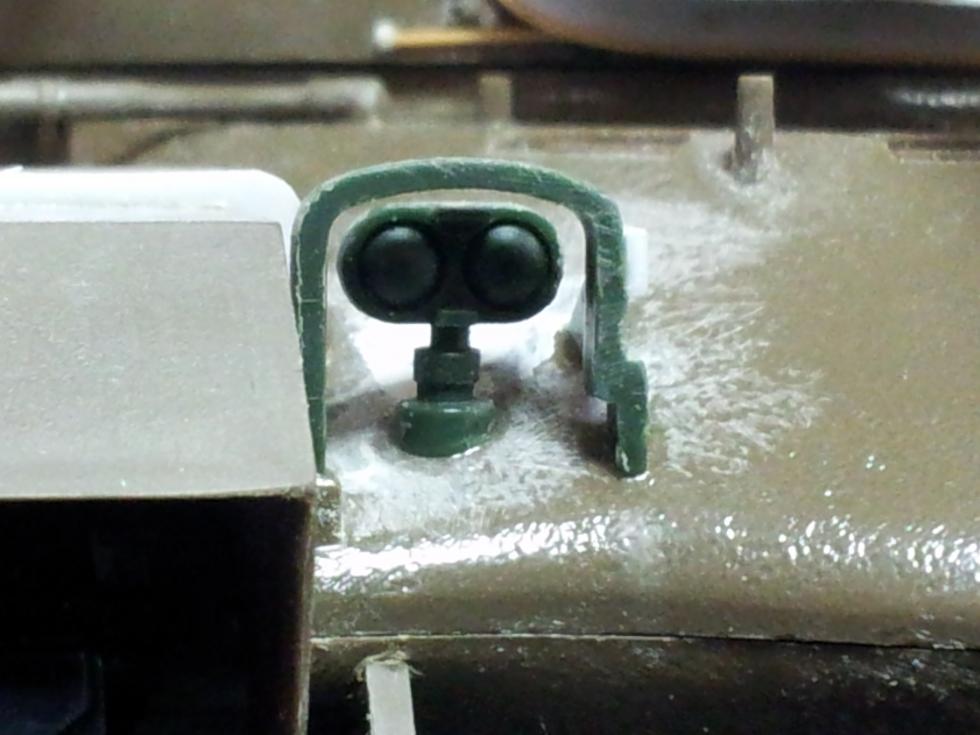

흰색 플라판으로 더 추가해야 하는 펜더 지지대도 만들어서 붙여 준 상태입니다.. 라이트랑 가드는 아카의 것을 그대로 가져왔습니다.

전방펜더와 차제전면이 만나는 부위에 있는 저 강철판은 굉장히 얇은 부품이라, 킷트의 두터운 부분을 갈아내고 모서리는 칼로 다듬어 최대한 얇게 가공했습니다.. 플라판으로 대체해도 되겠지만 귀찮아서;; 오히려 쉽게 갈아내는 쪽으로 햇습니다 ('0' );;

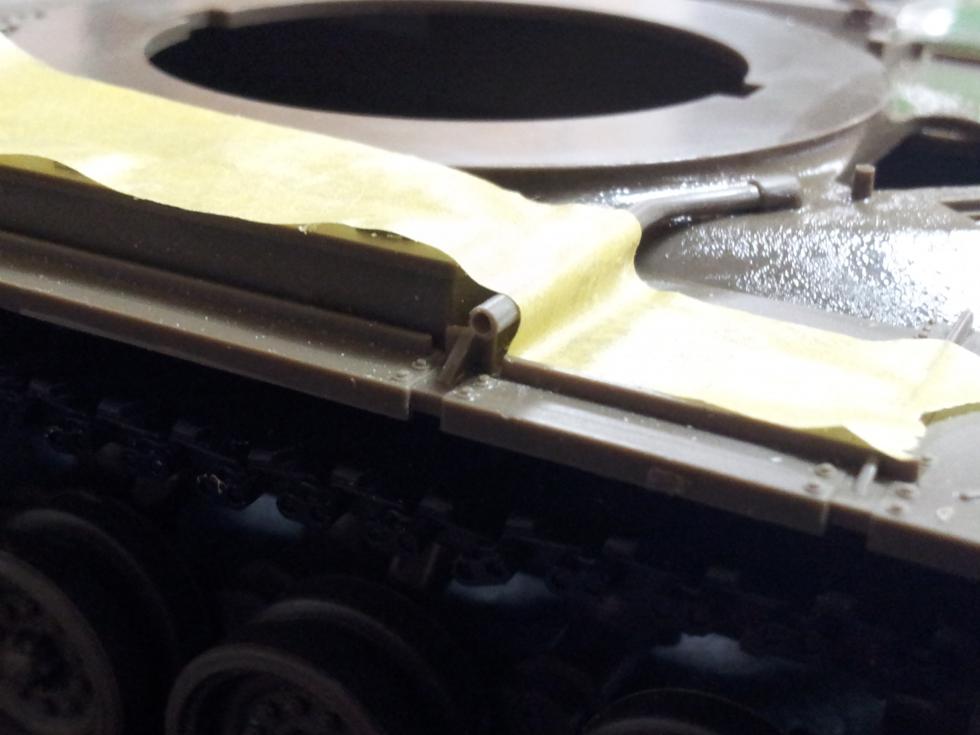

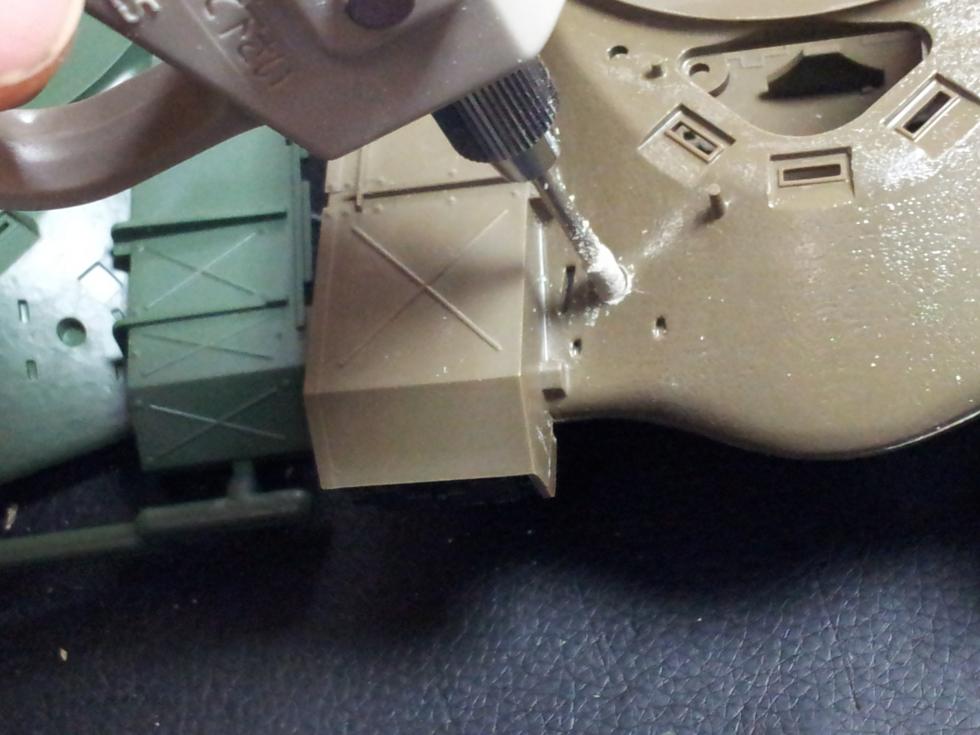

뭐하는 튜브더라? 여튼 구멍을 뚫어서 실감을 높여 줍니다 ('0' ) 어릴 적엔 저게 배기관이라고 생각하고 구멍을 뚫었는데, 엔진 구조상 아니죠~

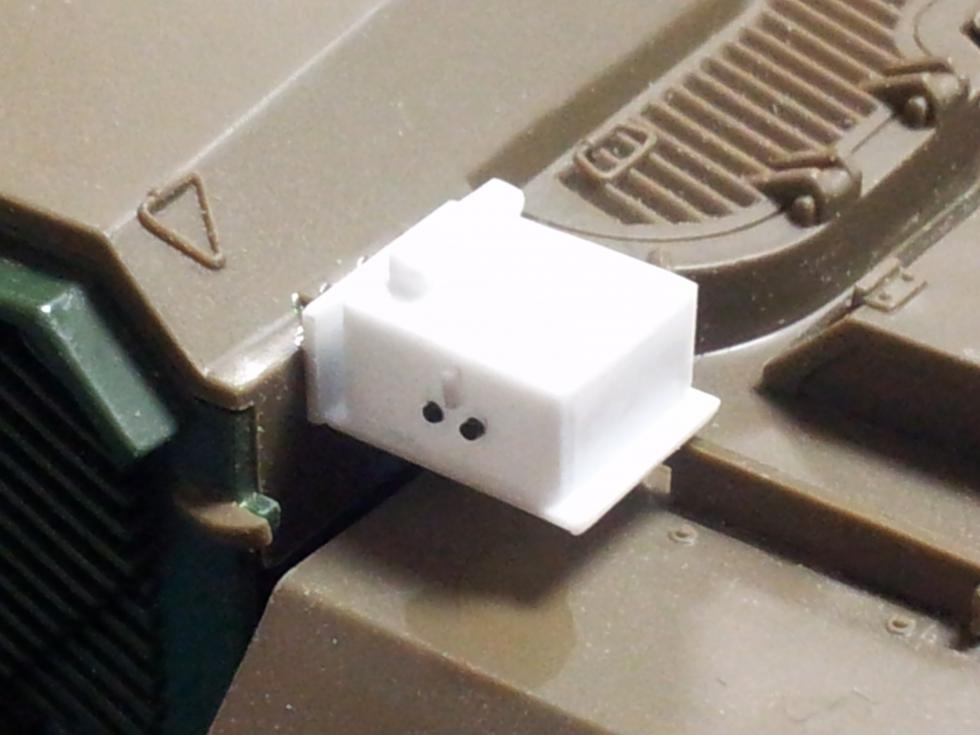

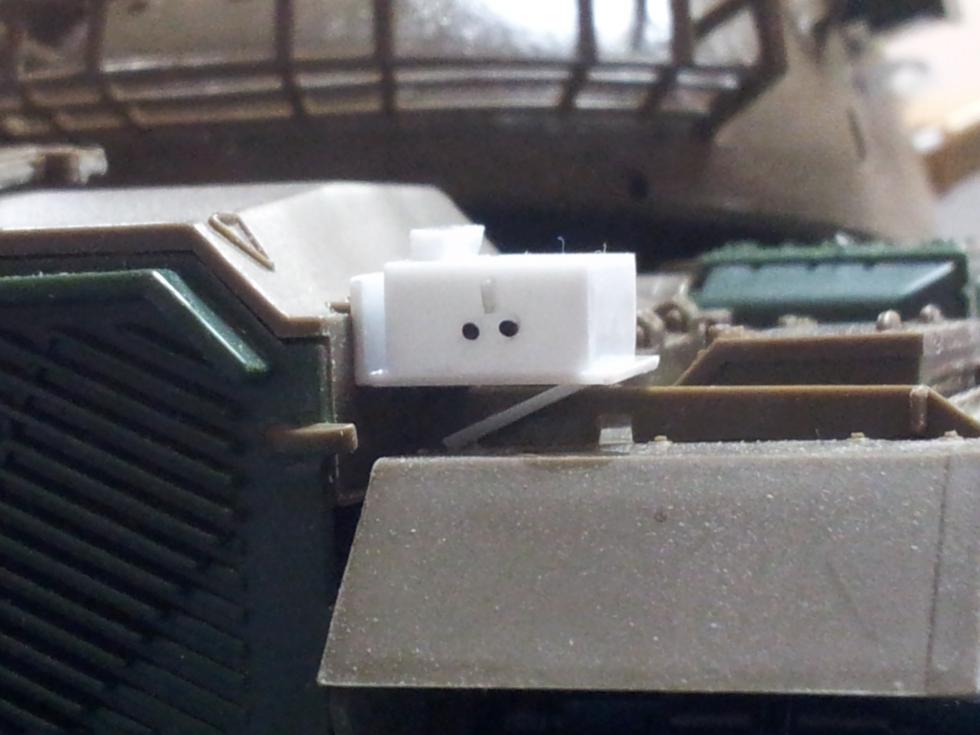

차체 밖에 붙은 전화기 부품은 타미야의 것은 못쓰고, 아카의 것은 좀 두리뭉실한 것 같아 자작해 주었습니다.. 뭐 물론 100% 정확한게 아니고 수화기랑 스위치(?) 부분등을 만들어 실감을 높여보려는 시도였습니다 ('0' );;

다음은 큐폴라 햇치 부분인데요, 실물에서는 그냥 원형인데, 타미야든 아카의 것이든 돌출된 부분이 있습니다;; 그래서 곡면에 가깝게 깍아내고 갈아내야 했습니다!
게다가 타미야 햇치에는 없는 관측창도 두개 있습니다;;

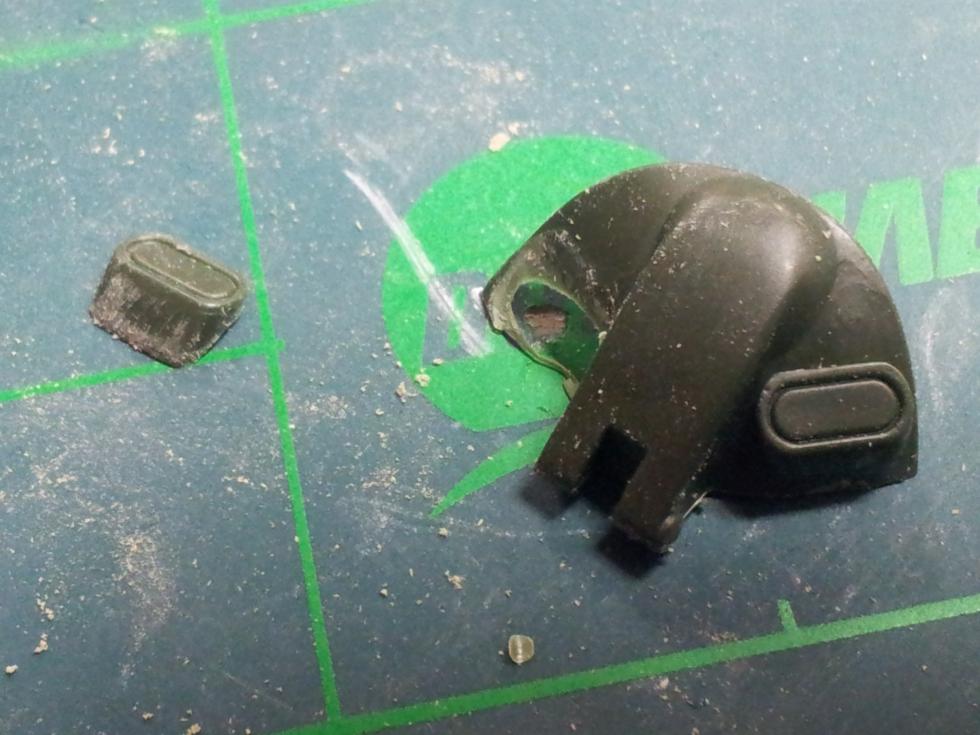

아카 큐폴라 햇치에서 관측창을 도려내어 이식합니다~

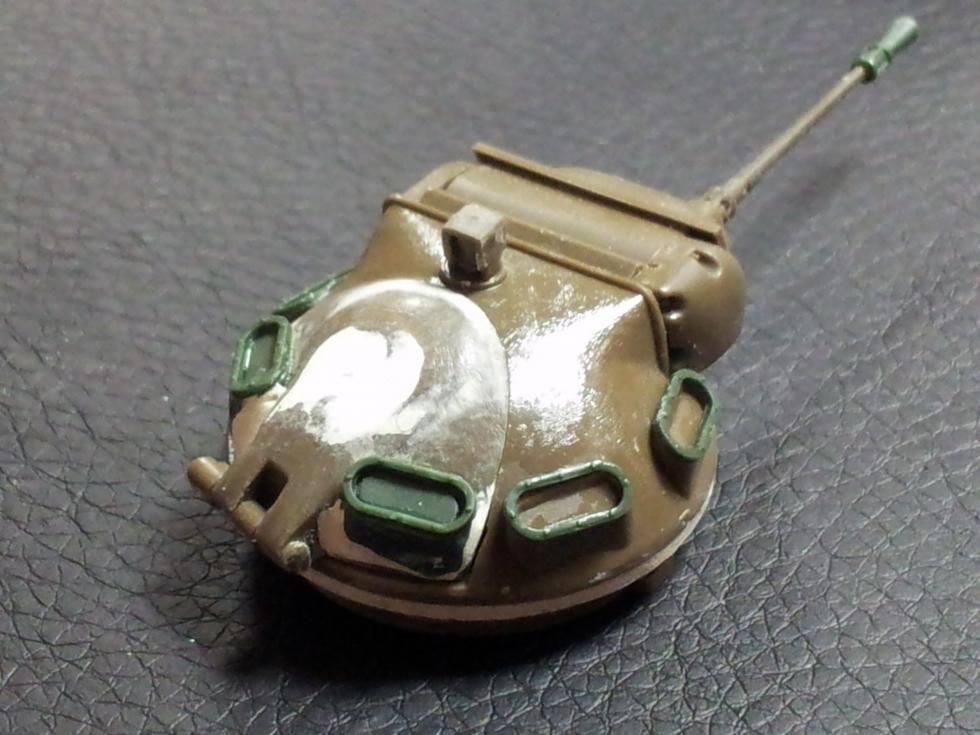

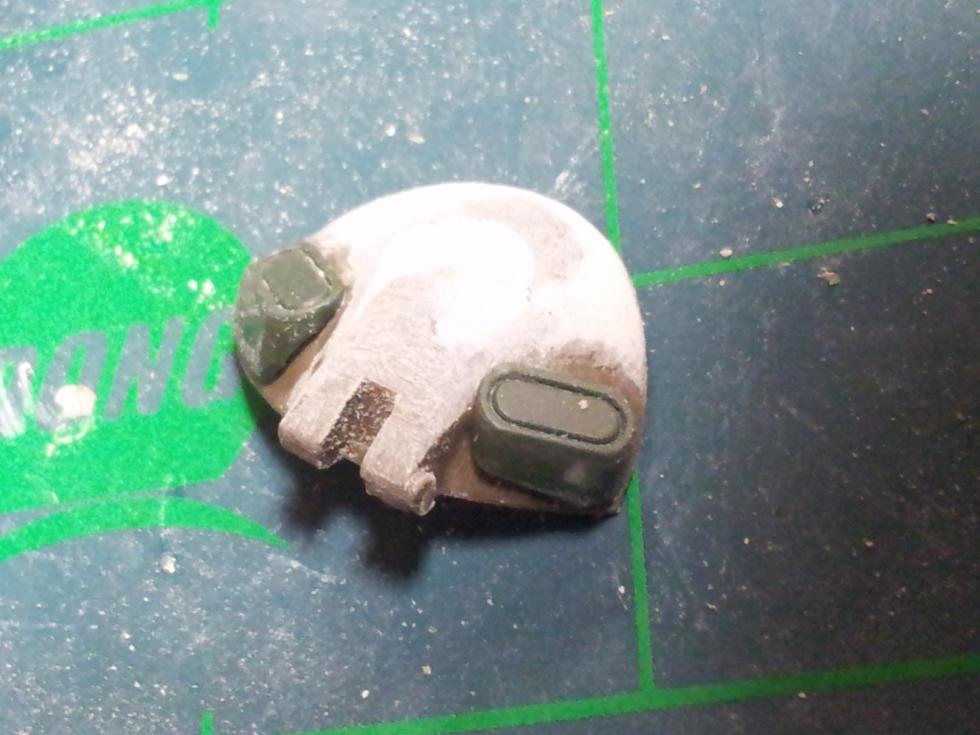

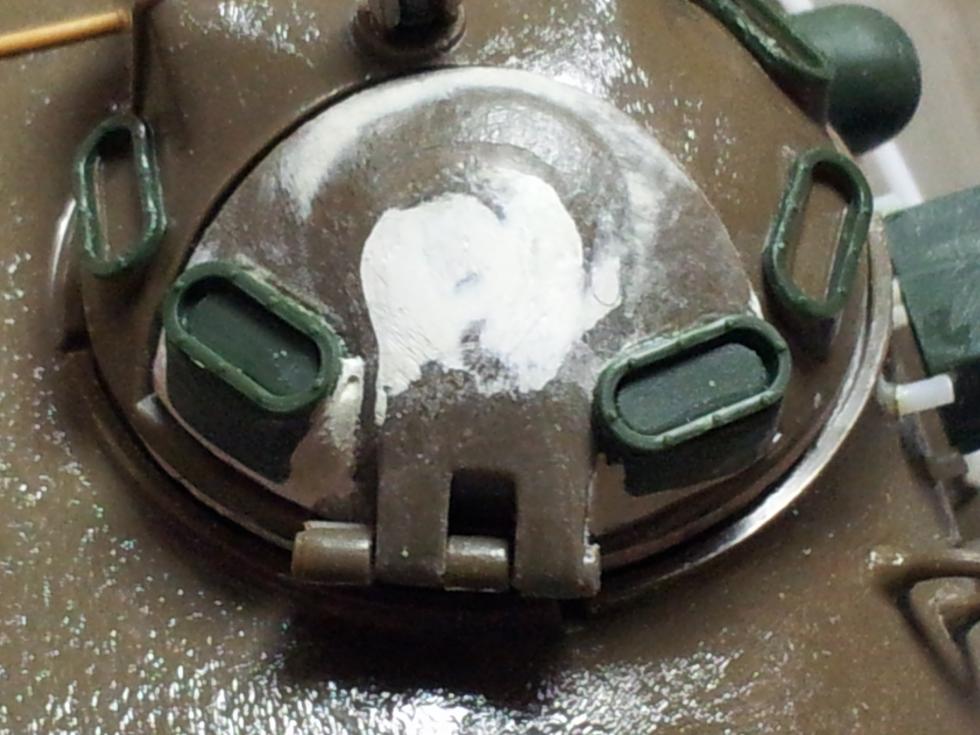

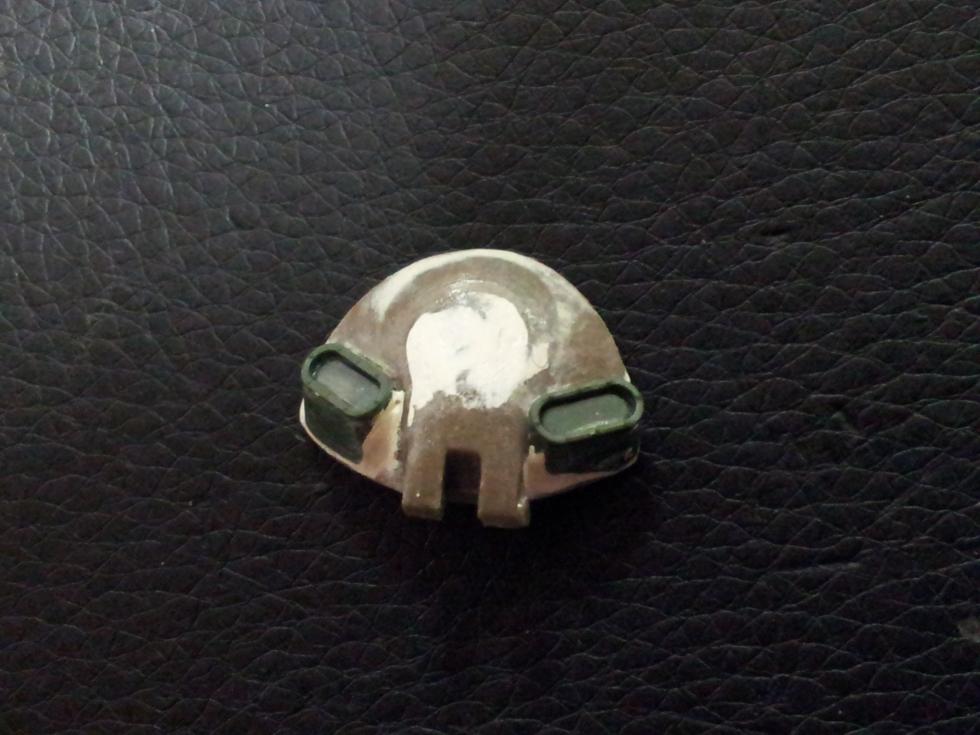

이식 접착하고 퍼티로 다듬고 끝낸 모습입니다.. 해치 중앙 부위는 너무 깍고 갈아내다 구멍이 뚤려서 플라부품으로 대충 메워 접착하고 터피를 대량 발라서 메꾸었습니다;; ('0' );;

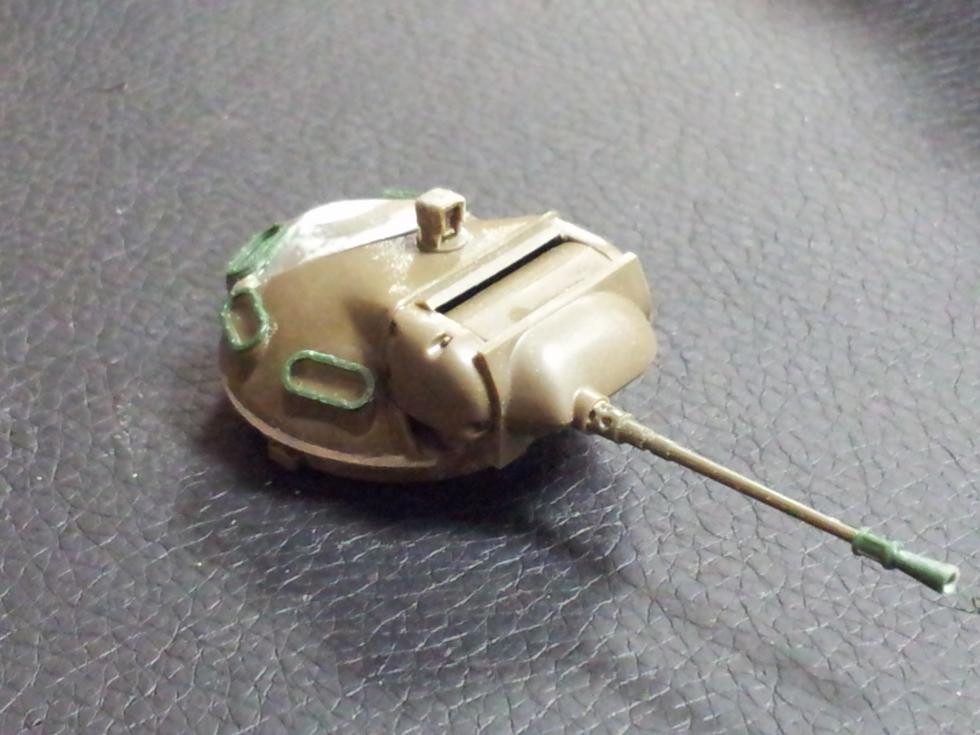

기관총 총신 부분은 사재기 소모 목적으로 타스카의 M2 중기관총 부품을 이식했구요~ 나머진 아카의 총구 등을 구멍을 뚫고 접착했습니다..

만들다가 문득 생각났는데, M48에는 외계인 네명이 사는 것 같습니다..
차체 전면에 ET 닯은 외계인 둘

큐폴라에 오징어 닯은? 외계인 하나

마지막 얼굴이 넓떡한 호빵? 외계인... 썰렁하죠?? ('0' );;; 하하 죄송합니다;;

차체 작업과 큐폴라도 다 조립했기 때문에, 다음엔 가장 하기 싫어서 미루고 미뤘던 포방패 방수포재현 작업과 IR 서치 라이트만 조립하면 끝입니다.. ('0' )
에폭시 퍼티로 빚어줘야 하는 부분이고, 포방패 전면은 천이 팽팽하게 씌워지면서 주름이 약간 잡힌 부분을 재현해야 하는데 과연 잘할 수 있을지 고민하면서 주저하고 있던 부분이라 어찌될지 모르겠네요~ 다음을 기약하며 안녕히 주무세요! ('0' )

× ❮

❯
